传动系统用辐条式离合器盘结构设计

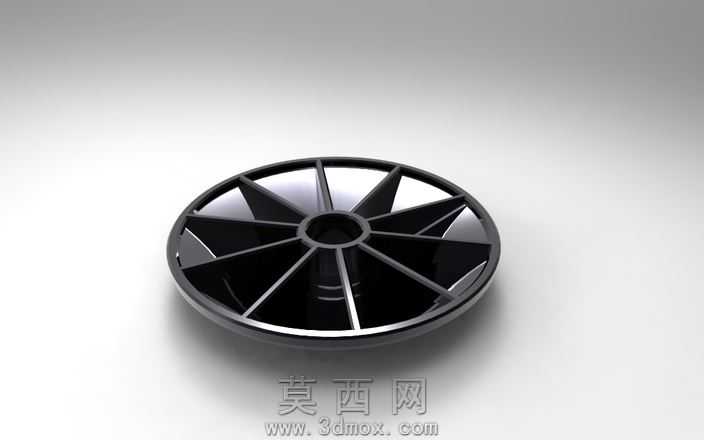

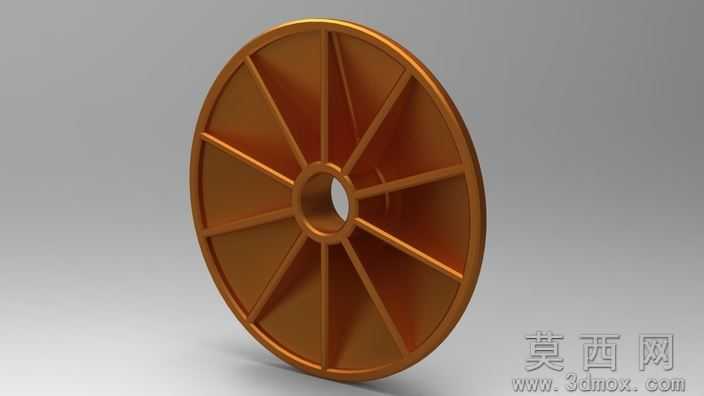

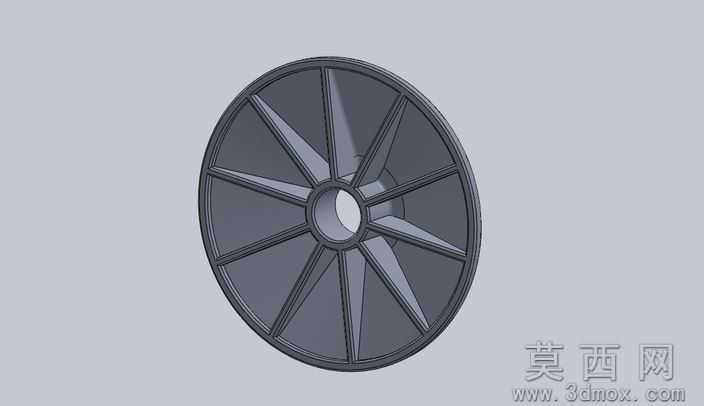

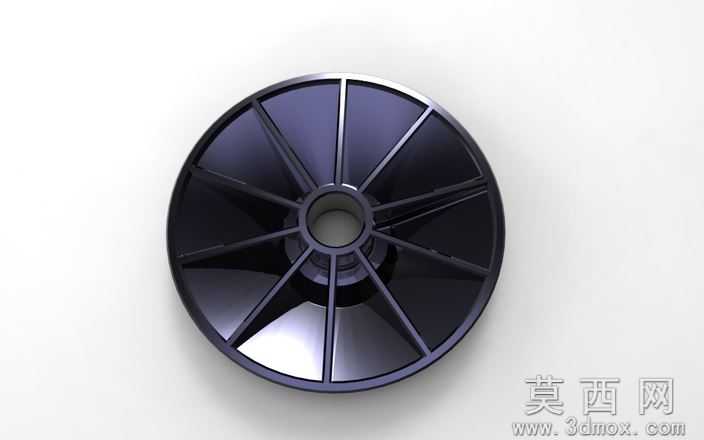

本离合器盘三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械制图规范，以《机械制图》一书中的离合器盘设计案例为参考依据，完整还原了该零件的结构特征与设计逻辑。建模初始阶段首先确定离合器盘的核心基准，以中心花键孔的轴线作为全局设计基准，依次绘制中心安装孔、轮毂基体、盘体外缘的轮廓草图，通过旋转凸台命令生成盘体的基础回转实体，保证整体结构的同轴度公差符合传动零件的装配要求。针对盘体的辐条结构，建模时采用圆周阵列的设计思路，先绘制单根辐条的截面轮廓，辐条采用变厚度的加强筋结构设计，从轮毂位置向外缘位置平滑过渡，既保证辐条的结构强度，又合理控制零件整体重量，完成单根辐条的拉伸凸台建模后，以中心轴线为阵列轴，按照均匀圆周排布的方式完成全部辐条的阵列生成，同时对辐条与轮毂、辐条与外缘的连接位置做圆角过渡处理，避免应力集中问题。盘体外缘设计有环形加厚的摩擦面安装位，建模时通过拉伸凸台生成外缘的环形基体，对边缘位置做倒角处理，去除锐边毛刺，符合机械零件的加工工艺要求。中心花键孔采用异型孔向导配合草图阵列完成齿形结构绘制，保证花键的齿形参数符合传动配合的公差要求，能够与传动轴实现稳定的扭矩传递。材质搭配上，模型整体赋予铸铁材质外观，对摩擦面位置做差异化的材质区分，模拟实际零件不同部位的材质特性，渲染阶段采用柔和的环境光效果，清晰展现盘体的辐条排布、轮毂结构、外缘轮廓等细节特征，各结构的衔接关系清晰可辨。整个模型的建模过程完全遵循机械设计的逻辑，从基准确定到特征生成，再到细节处理，每一步都兼顾零件的功能需求与加工可行性，完整呈现了离合器盘作为传动系统核心零件的结构特点，可用于机械结构学习、传动系统原理演示、装配模拟等场景，能够帮助学习者直观理解离合器盘的结构组成与设计思路，掌握盘类传动零件的建模方法与设计要点。
