双环铰接式机械连接摇臂构件

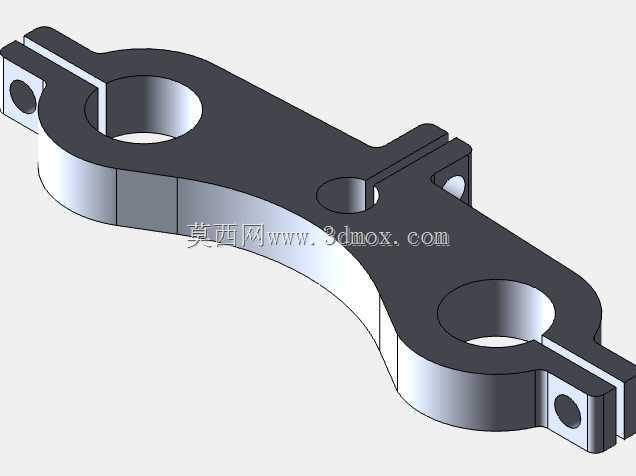

　　该构件属于机械传动与夹持系统里的铰接式连接摇臂，整体采用长条形悬臂布局，主体沿水平方向延伸，两端分别设置大直径环形夹持孔位，环体一侧开出贯通式夹紧缝隙，缝隙末端预留螺栓锁紧安装位，可在装配时通过收紧开口改变环孔内径，抱紧对应直径的转轴、导杆或管轴类零件，实现无键或少键的周向固定与位置锁定。

　　从实际产线使用场景来看，这类构件常出现在轻工包装设备、纺织机械、小型自动化输送线以及工装夹具的联动机构中：一端环孔固定在设备固定侧的支撑轴上作为摆动支点，另一端环孔连接执行端摆杆、压臂或者联动拉杆，中部预留的小直径光孔可作为辅助连杆销孔、限位柱安装位或者传感器触发挡片固定点，当驱动端带动摇臂绕支点小幅回转时，即可把直线推拉动作转化为执行端的摆转压紧、工位切换或者闸门开合动作。

　　结构设计层面，主体承力段采用等厚板状实体构型，轮廓沿受力走向做平滑圆弧过渡，没有突兀的直角转折，既规避了铣削加工时内角清根的工艺难点，也大幅降低了摆转过程中应力集中在拐角处萌生疲劳裂纹的风险。两端夹紧环的壁厚按照抱紧所需的夹紧力做匹配设计：环体径向厚度足够承受螺栓锁紧时的径向挤压力，长期受交变摆转载荷也不会出现环口张开、夹持松动的问题；开口缝隙的宽度控制在合理装配间隙范围内，既保证螺栓收紧时环体可以产生可控弹性变形抱紧轴面，又不会因缝隙过大导致环孔圆度超差、轴与孔配合出现偏心。两端夹紧耳块上的通孔同轴度在建模阶段就做了装配基准约束，锁紧螺栓穿过两侧耳块后螺母贴合面平整，拧紧时受力均匀，不会出现耳块单侧偏载翘起的情况。

　　安装边界方面，构件整体厚度统一，所有孔位的中心高度在同一装配基准面上，装入设备时不需要额外加装调整垫片补偿高度差；两端大环孔的中心距是整个联动机构的核心跨距参数，建模时已按照传动比摆角需求锁定该尺寸，现场装配仅需微调环孔在转轴上的周向角度，即可改变摇臂初始相位，匹配不同工位的行程要求。中部小孔的位置避开了主体最大应力截面，即便在该孔位加装限位销或者附属小件，也不会切断主承力路径，不会削弱摇臂整体抗弯刚度。

　　工艺适配性上，该构件既可以采用中碳钢板材数控铣削一次性加工成型，也适合采用铸造毛坯后二次精加工环孔与安装面：批量生产时铸造成型可降低材料损耗，小批量定制时直接从板材下料铣削即可快速交付。三维建模过程中所有配合孔位、夹紧缝隙、耳块贴合面均按实际装配公差做了特征关联，后续工程出图时可直接导出各孔位中心距、形位公差与粗糙度要求，加工时环孔内圆建议达到IT7级配合精度，保证抱紧后轴与摇臂之间无相对窜动；耳块螺栓通孔与螺栓之间保留小幅间隙，方便装配时对齐穿入。摆转运动过程中，构件外轮廓的圆弧走向不会和周边机架、护罩发生运动干涉，两端伸出的夹紧耳块外形尺寸紧凑，即便在设备内部安装空间局促的联动腔体内，也能完成整周小幅摆动而不磕碰相邻部件，兼顾了承力强度、装配便利性与长期运行的可靠性。
