在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,其结构设计直接决定了动力总成的运转平顺性、疲劳寿命与NVH表现,广泛适配车用汽油机、柴油机、小型通用动力机组等需要往复-旋转运动转换的动力场景。从实际工况来看,曲轴在运转过程中需要持续承受活塞连杆组传递来的周期性爆发压力、往复惯性力与旋转离心力的复合载荷,所有轴颈与曲柄的过渡位置都存在明显的应力集中风险,因此在三维结构设计阶段,首先要完成的是载荷边界的匹配:根据目标机型的缸数、缸径、冲程、额定转速与最大爆发压力参数,确定主轴颈与连杆轴颈的直径、轴颈有效承载长度,确保轴颈表面的比压处于轴承材料允许的承载范围内,避免运转过程中出现轴瓦烧蚀、异常磨损的问题。

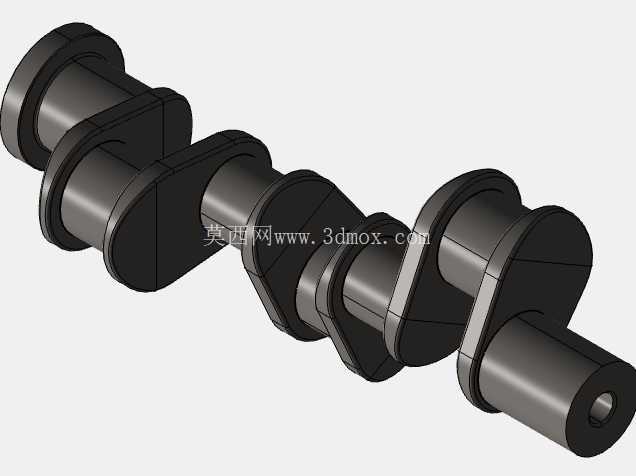

本次设计的四拐曲轴采用整体式锻造结构布局,四个连杆轴颈按照既定的点火间隔角错开布置,相邻曲柄之间设置平衡重块,平衡重的质心位置与质量经过反复迭代计算,用来抵消曲轴旋转时产生的一阶、二阶往复惯性力与旋转离心力,降低动力总成运转时的整机振动幅值,减少传递到机体与悬置位置的动载荷。从结构细节来看,所有主轴颈与连杆轴颈的表面都设计有足够的粗糙度要求与硬化层深度,轴颈与曲柄连接的位置采用大圆角过渡结构,避免直角连接带来的应力集中,降低疲劳断裂的风险;曲轴内部沿轴向与径向设计有贯通的润滑油道,主油道来的压力润滑油可以通过内部通道直接输送到各个连杆轴颈与主轴颈的摩擦表面,为轴瓦与轴颈的相对运动提供持续的润滑与冷却,带走摩擦产生的金属磨屑与热量。
在安装边界的匹配上,曲轴的轴向定位依靠中间位置的止推轴颈实现,止推片的安装槽宽度与轴向间隙严格控制在合理区间,既避免曲轴受热膨胀后出现卡滞,也防止轴向窜动量过大导致的活塞偏磨、正时系统错位问题;曲轴的前端设计有正时齿轮、皮带轮的安装定位面与键槽,用来驱动配气机构、冷却水泵、发电机等附件,后端设计有飞轮连接法兰与油封安装轴颈,法兰端的定位止口与螺栓孔位置度严格控制,保证飞轮安装后的动平衡精度满足高转速运转要求。设计过程中需要同步考虑曲轴的动平衡校正工艺,所有平衡重的边缘位置预留有去重区域,方便零部件加工完成后通过钻削减重的方式将动平衡量控制在允许范围内,避免高转速下出现过大的离心振动。
另外,曲柄臂的截面形状采用椭圆形优化设计,在保证足够抗弯、抗扭强度的前提下尽可能降低曲柄臂的质量,减少曲轴自身的旋转惯量,提升动力响应速度,同时也能降低平衡重所需的配平质量,实现整机的轻量化目标。从实际装配的角度出发,各个轴颈的同轴度、圆柱度公差都有严格的要求,相邻连杆轴颈的角度偏差需要控制在极小的范围内,保证各缸活塞的上止点位置精度,避免出现各缸压缩比不一致、点火正时偏差的问题;曲轴后端的油封轴颈表面设计有回油螺纹结构,配合橡胶油封可以有效阻止曲轴箱内的机油向外泄漏,同时防止外部的灰尘杂质进入曲轴箱污染润滑油。在三维建模过程中,所有的倒角、退刀槽、油孔口的倒角结构都需要完整还原,这些细节结构虽然尺寸不大,但直接影响零部件的加工工艺性与疲劳强度,比如油孔口位置如果没有做倒角抛光处理,在交变载荷的长期作用下很容易成为疲劳裂纹的起始点,最终导致曲轴断裂失效。整体结构完成后还需要结合运动仿真验证活塞、连杆、曲轴的运动干涉情况,确认曲轴在整个运转行程内不会与机体、连杆大头、活塞裙部发生运动碰撞,同时校核曲轴在最大爆发压力工况下的挠曲变形量,确保变形量不会导致轴颈与轴瓦的边缘接触,保证润滑膜的完整形成。
