重型双轴塑料撕碎破碎机组

　　这套三维结构围绕废旧塑料减容处理展开，主体由上部受料斗、双轴撕碎腔、下部排料溜槽、承托机架以及独立刀轴总成构成，适用于回收场站、注塑车间边角料处理、包装废弃物破碎、工业塑料件粗碎等场景。设备的工作逻辑并不复杂，但结构细节直接决定运行可靠性：大块塑料从上方方形扩口料斗投入，料斗侧壁向外倾斜，能够引导物料自然滑入两根平行刀轴之间；刀轴旋转时，交错布置的刀片对物料形成剪切、撕扯和挤压，将料头、筐体、管材、薄膜卷块或厚壁塑件破碎成较小片段，破碎后的物料经底部斜溜槽集中排出，便于后续输送、清洗、再造粒或装袋。

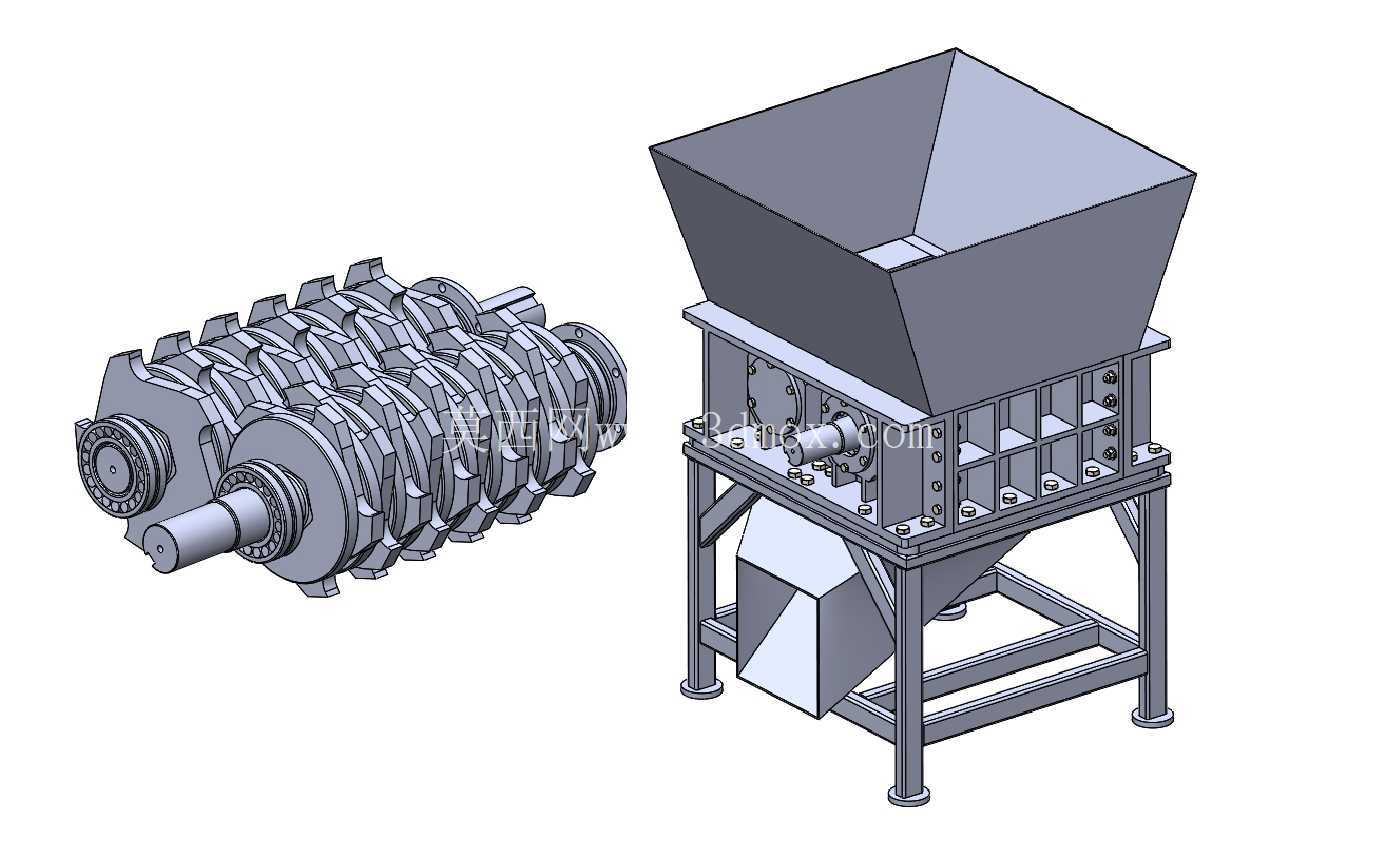

　　从建模结构看，撕碎腔是整机受力最集中的区域。侧板采用厚板焊接箱体形式，内部容纳两根刀轴，轴上刀片按螺旋或错位方式排列，避免同一截面同时切入造成冲击峰值过大。独立展示的刀轴总成能够清楚看到主轴、刀片、隔套、端部支承和传动连接部位的关系：刀片之间通过隔套保持轴向间距，两根轴的刀片相互嵌入，形成类似剪刀的剪切间隙；主轴两端伸出箱体，用于连接减速机、联轴器或驱动电机。实际设计时，刀轴直径、刀片厚度、刀片外径和啮合间隙需要根据物料硬度、进料尺寸和目标出料粒度匹配，间隙过小会增加卡滞和过载风险，间隙过大则会出现拉扯不充分、出料片径偏大的问题。

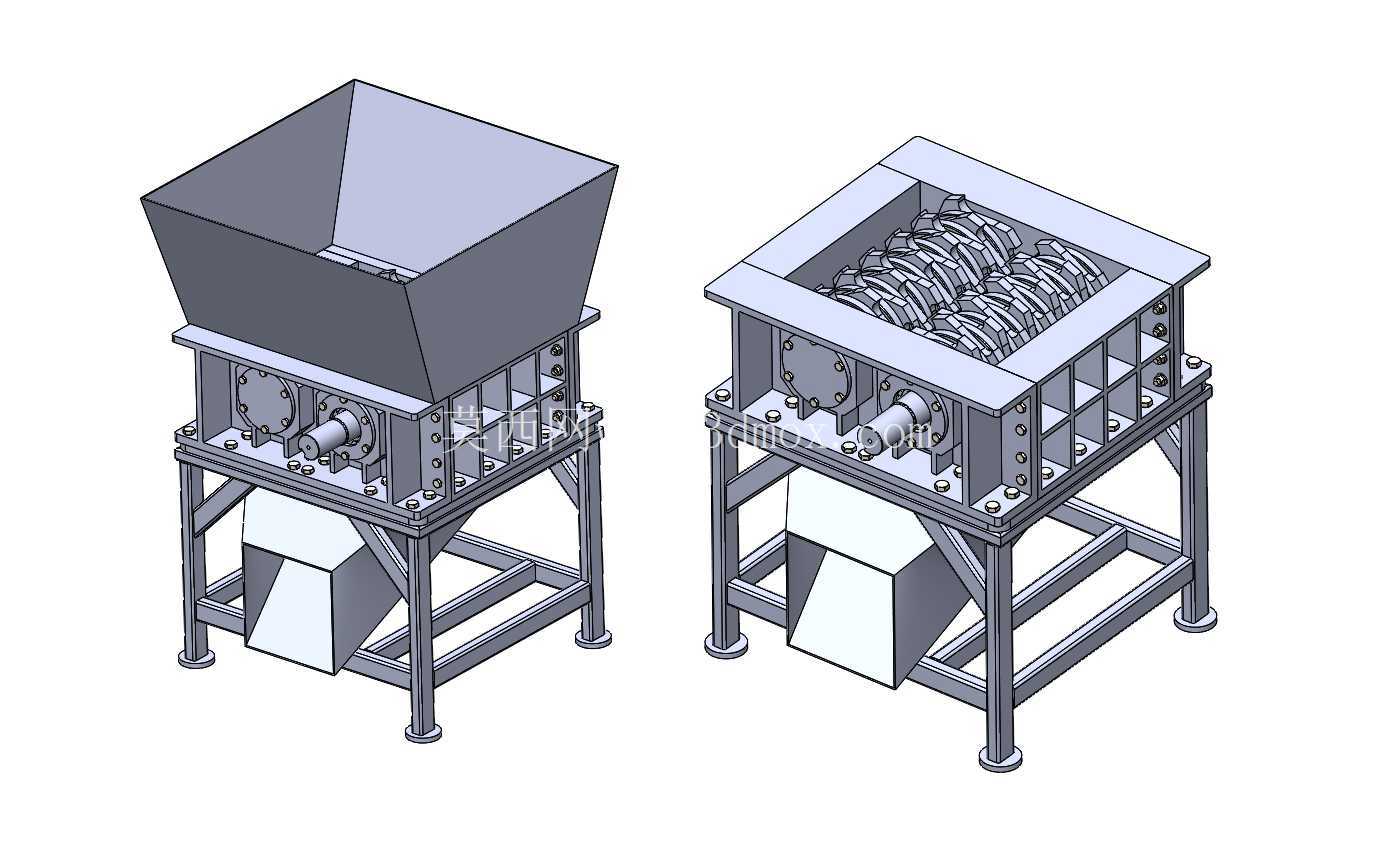

　　上部料斗采用方锥形扩口结构，上口面积大于撕碎腔入口，既方便抓斗、人工或输送带投料，也能减少物料外溢。料斗与破碎腔之间通过螺栓或焊接法兰连接，若用于维修频繁的场合，可拆卸连接更利于刀片检查和更换。料斗侧壁角度需要兼顾存储空间与物料滑落，对于薄壁塑料筐、托盘碎片等轻质物料，过陡的斗壁虽然利于下滑，但会增加整机高度；角度过缓则可能出现物料搭桥。模型中料斗深度较大，能够提供一定缓存容积，使投料节奏不必完全跟随刀轴瞬时负荷波动。

　　下部机架采用方钢或型钢焊接框架，四根立柱与横向支撑形成稳定承托结构，破碎腔被抬升到一定高度，底部留出排料空间。斜向溜槽位于两轴下方，破碎物料靠重力滑出设备侧方，可对接周转箱、皮带输送机或风送系统。机架支脚处设置底板，便于通过地脚螺栓固定到混凝土基础；由于双轴撕碎机启动和卡料反转时会产生明显冲击，基础刚度、地脚位置和机架焊缝都需要重点校核。框架横撑不仅承担竖向载荷，也抵抗刀轴反扭矩造成的扭转，设计时不宜只按静态承重处理。

　　外形与安装边界方面，这类设备的占地主要由上部料斗口径、破碎腔宽度和机架长度决定，高度则受料斗深度、刀轴中心高及排料空间共同影响。布置现场时，前方或侧方需要预留减速机、电机、联轴器和维护平台位置；上方应保留吊装空间，用于整刀轴抽装或重型刀片更换；两侧轴承座区域要留出润滑、检修和密封维护距离。进料方向可与厂房输送带方向一致，出料端则应保证溜槽下方有足够净空，避免碎料堆积顶住腔体。若设备用于连续回收线，还需在进料口附近考虑防飞溅、防反弹和噪声隔离，在出料端匹配输送能力，防止下游堵料反过来造成主机闷车。

　　结构设计的核心思路是把高扭矩、低转速、强冲击的工况传递路径表达清楚。物料进入两轴之间后，并非依靠高速击打，而是通过低速大扭矩刀片持续剪切和撕扯，因此驱动端通常需要较大减速比，轴系需承受弯曲与扭转复合载荷。刀片材料、刃口形状、装配方式和可维护性是选型重点：整体刀片强度高但更换成本大，装配式刀片便于维护；钩形刀有利于抓料，平刃刀剪切面更稳定。模型将刀轴单独拆出，有利于工程人员检查刀片相位、隔套长度、轴肩定位、轴承跨距和传动接口，也便于在详细设计阶段补充电机功率、减速机输出扭矩、轴承型号、紧固件规格与安全防护结构。

　　在实际应用中，该类设备常放在塑料回收流程的前段，承担粗碎和减容任务。注塑厂可用于破碎浇口料、次品件、试模料块；回收企业可处理塑料箱、桶体、管材、编织袋压实块和包装废料；若增加筛网或调整刀片间隙，也可对出料片径进行控制。三维模型完整呈现了料斗、腔体、刀轴、溜槽和机架的空间关系，适合用于设备方案沟通、结构干涉检查、维护空间评估以及破碎生产线布局参考。
