罗兰MDX-20专用旋转轴加工配套装置

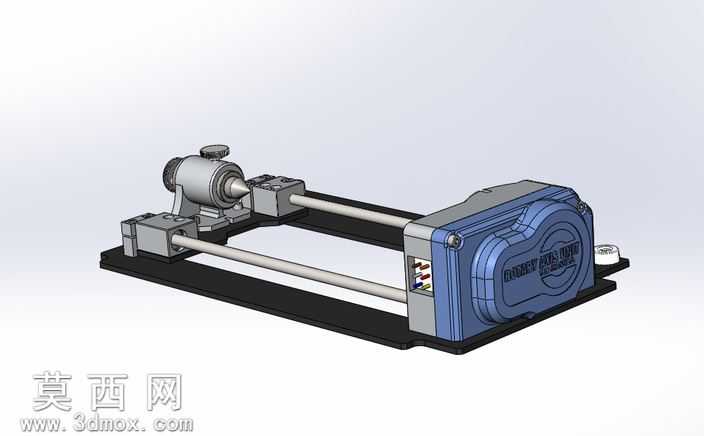

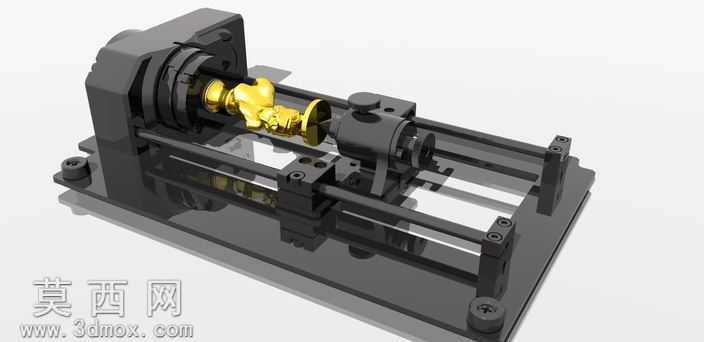

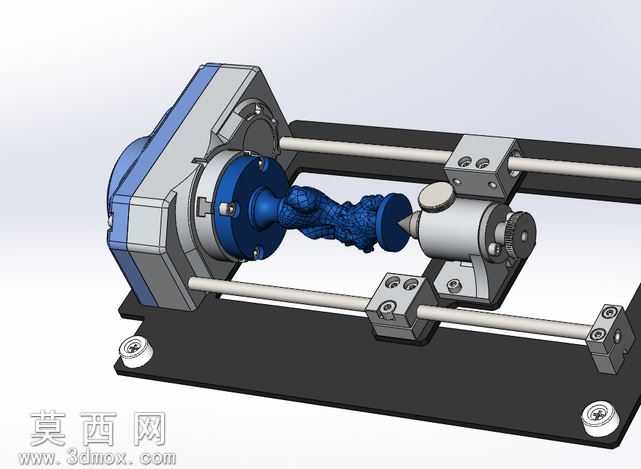

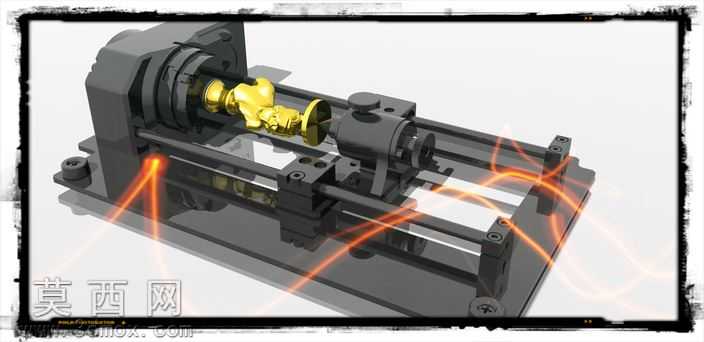

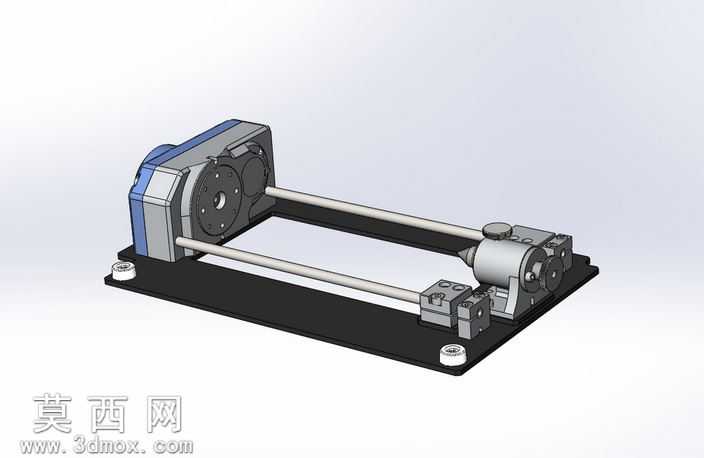

本模型为适配罗兰MDX-20设备设计的专用旋转轴配套装置，整体采用卧式双导轨支撑结构设计，建模阶段严格遵循设备原有安装接口尺寸规范，以保证装配精度与适配性。建模过程中首先完成底座基准面的搭建，采用加厚平板式底座设计，四角设置调平支撑脚结构，保证装置放置与安装的平面度要求；底座上方平行布置两根高精度光轴导轨，作为尾座滑动的导向支撑，导轨两端通过支座与两侧的端座刚性连接，形成稳定的框架受力结构。左侧为旋转轴驱动端座，内部集成传动连接结构，外部设置与MDX-20设备主轴对接的安装法兰，端座外侧做圆弧过渡造型处理，既提升结构强度又优化外观质感；右侧为可滑动尾座组件，尾座可沿双导轨滑动调整间距，适配不同长度的加工工件，尾座前端设置顶紧定位结构，带有锁紧调节旋钮，可实现工件装夹后的快速锁止，保证加工过程中工件的同轴度与稳定性。材质渲染阶段，底座采用哑光黑色金属材质模拟铸铁喷塑效果，导轨采用亮面镀铬金属材质表现光轴的光洁质感，端座与尾座主体采用银灰色金属材质搭配局部蓝色装饰面，还原工业设备的经典配色方案，旋钮、紧固件等小零件采用发黑处理的金属材质，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果图可清晰呈现各部件的结构层次与装配关系。设计思路上围绕小型雕刻设备的四轴加工拓展需求展开，在保证结构刚性的前提下尽可能压缩装置整体体积，避免与设备原有运动部件产生干涉，所有活动部件的行程范围均经过运动仿真校验，滑动、锁紧、旋转等动作无卡滞，装夹定位基准与设备原有加工坐标系保持统一，可直接加装在MDX-20设备上实现圆柱类工件的旋转加工功能，有效拓展原设备的加工适用范围。
