遥控直升机旋翼主桨夹合力头结构模型

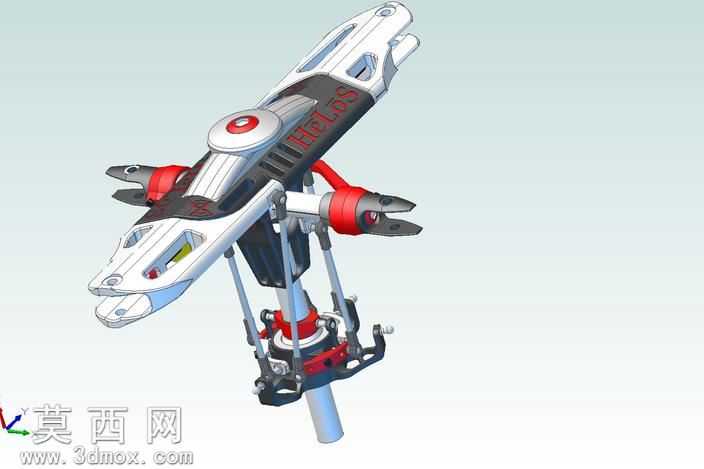

本模型为遥控直升机旋翼系统核心的主桨夹合力头组件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循航模旋翼头的实际装配逻辑，对每一处连接结构、运动间隙都做了精准还原。模型整体以旋翼主轴为装配基准，向上延伸出双桨夹安装基座，两侧对称布置桨夹夹持结构，通过多组连杆与倾斜盘组件形成联动结构，完整还原了遥控直升机旋翼头的变距操纵传动路径。建模阶段优先采用草图驱动的特征建模方式，先绘制主轴、桨夹臂、连杆支座的核心截面轮廓，通过拉伸、旋转、切除等基础特征搭建主体框架，再对桨夹的夹持槽、连杆铰接球头、轴承安装位、锁紧卡扣等细节结构做精细化处理，所有铰接位置都预留了符合实际装配要求的间隙，可直接用于运动仿真验证。材质渲染方面，主体结构件采用哑光白色硬质工程塑料材质，还原航模常用的玻纤增强尼龙外观质感，运动铰接部位的衬套、锁紧环采用亮红色阳极氧化铝材质，金属连杆采用抛光不锈钢质感，机身标识区域做了哑光黑底搭配红色丝印字样的效果，不同材质的粗糙度、反光度参数都经过反复调试，渲染输出的效果图层次分明，各部件的材质区分清晰，能够直观展现成品的视觉效果。结构设计上，该合力头采用经典的双桨跷跷板式结构，桨夹与中心基座通过横向铰轴连接，可实现跷跷板式的挥舞运动，同时每侧桨夹可绕自身轴向转动实现变距动作，下方的倾斜盘通过多根推拉杆与桨夹摇臂连接，能够将舵机的操纵动作精准传递到旋翼桨叶，实现直升机的升降、前后、左右方向控制。模型中所有的球头铰接结构都做了标准化设计，连杆长度、铰接点位置都经过运动学校验，确保变距行程符合航模操纵的常规参数范围，既可以作为航模爱好者改装设计的参考蓝本，也可用于航模原理教学的演示素材，帮助理解遥控直升机旋翼系统的操纵逻辑与结构组成。
