梅林分布式航空动力推进装置

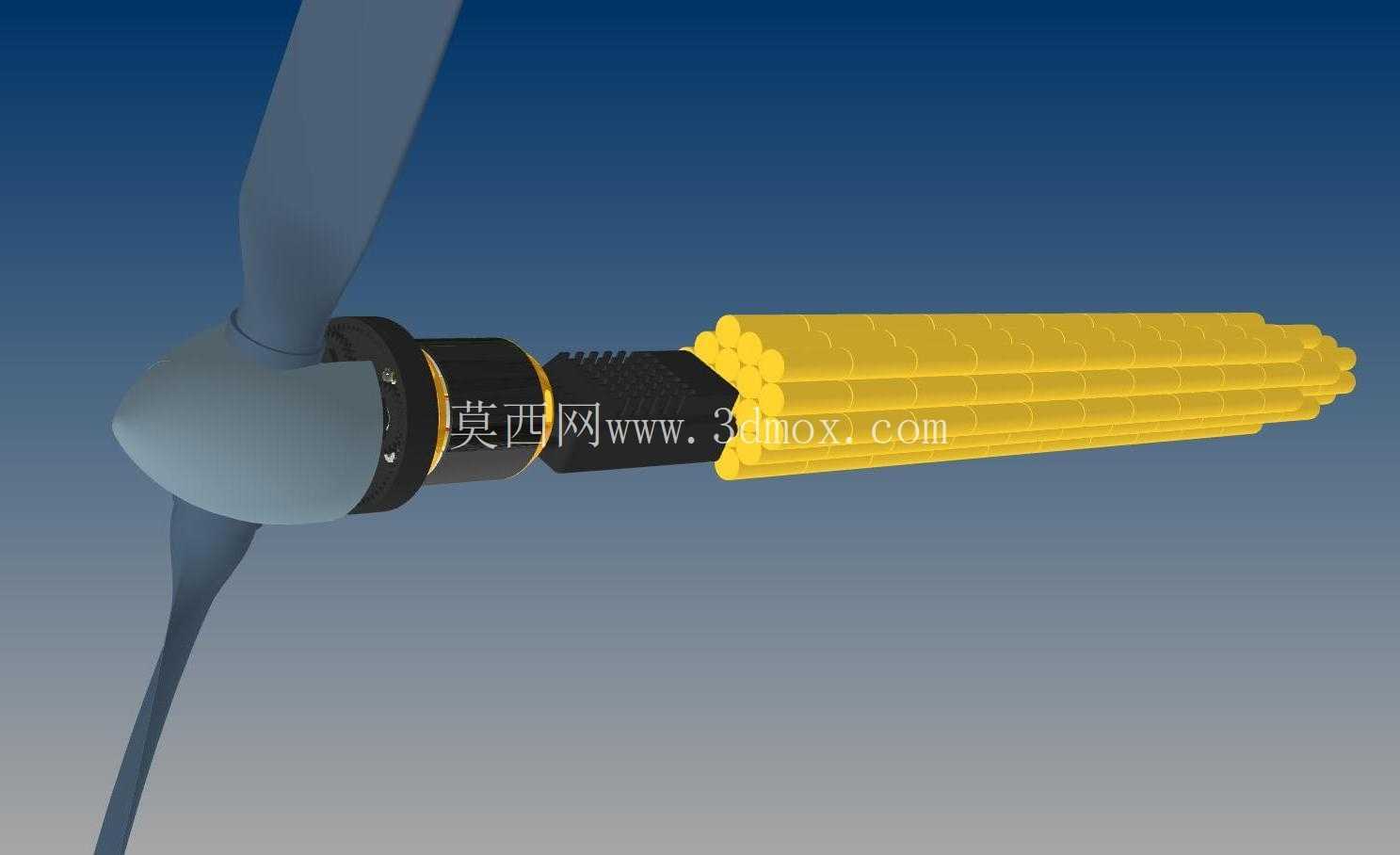

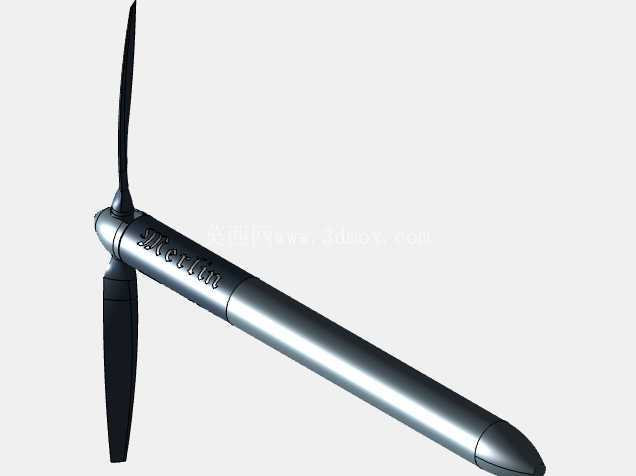

　　这套推进装置面向轻型航空动力场景搭建，整体采用长筒形动力舱加前置螺旋桨的布局，舱体前段布置整流罩与桨毂连接结构，中后段容纳驱动、传动及储能相关部件，外形沿轴向保持连续流线，减少飞行状态下的迎风阻力。动力输出路径从驱动单元出发，经行星齿轮减速机构降低转速、放大扭矩后传递至桨轴，最终驱动可调螺距螺旋桨旋转产生推力；减速机构采用行星结构，在有限径向空间内实现较大减速比，同时让多个行星轮分担载荷，传动过程更平稳，也便于控制动力舱的外径尺寸。螺旋桨采用三叶构型，桨叶从根部到尖部呈现连续的翼型扭转，配合可调螺距设计，可在不同来流速度和推力需求下调整桨叶角，兼顾低速大推力与较高巡航效率；桨叶与桨毂的连接位置预留了足够的结构强度边界，

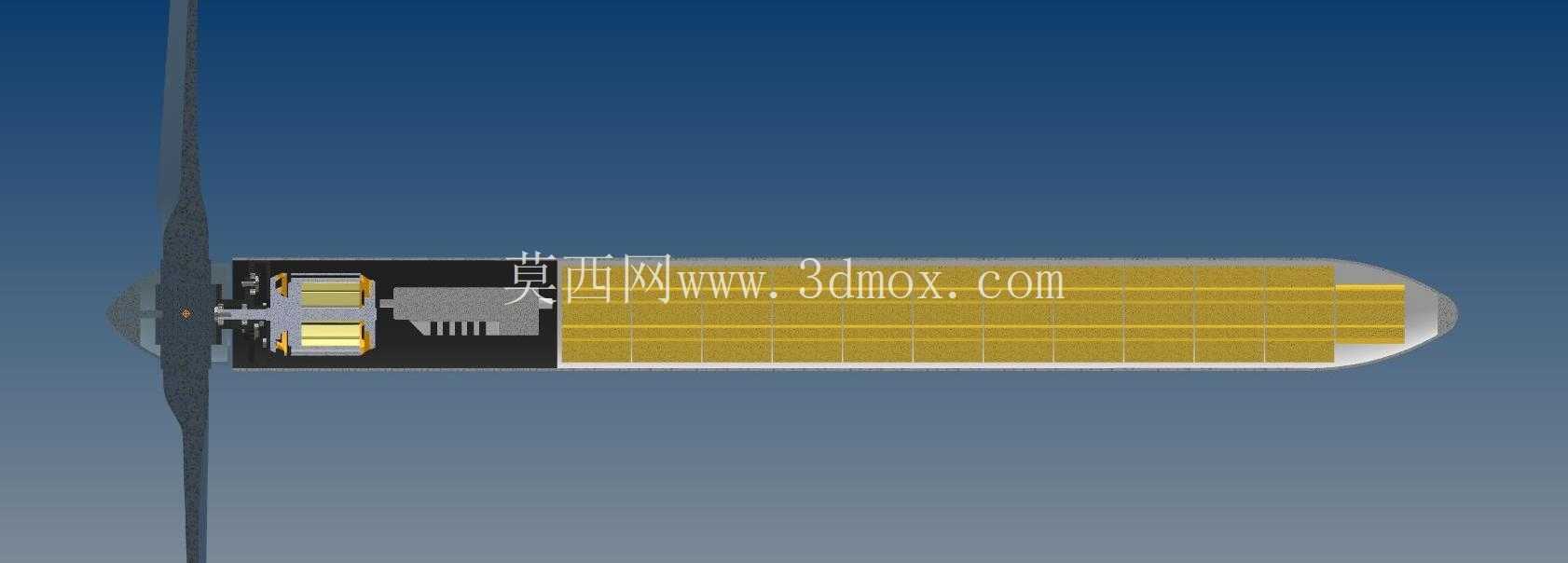

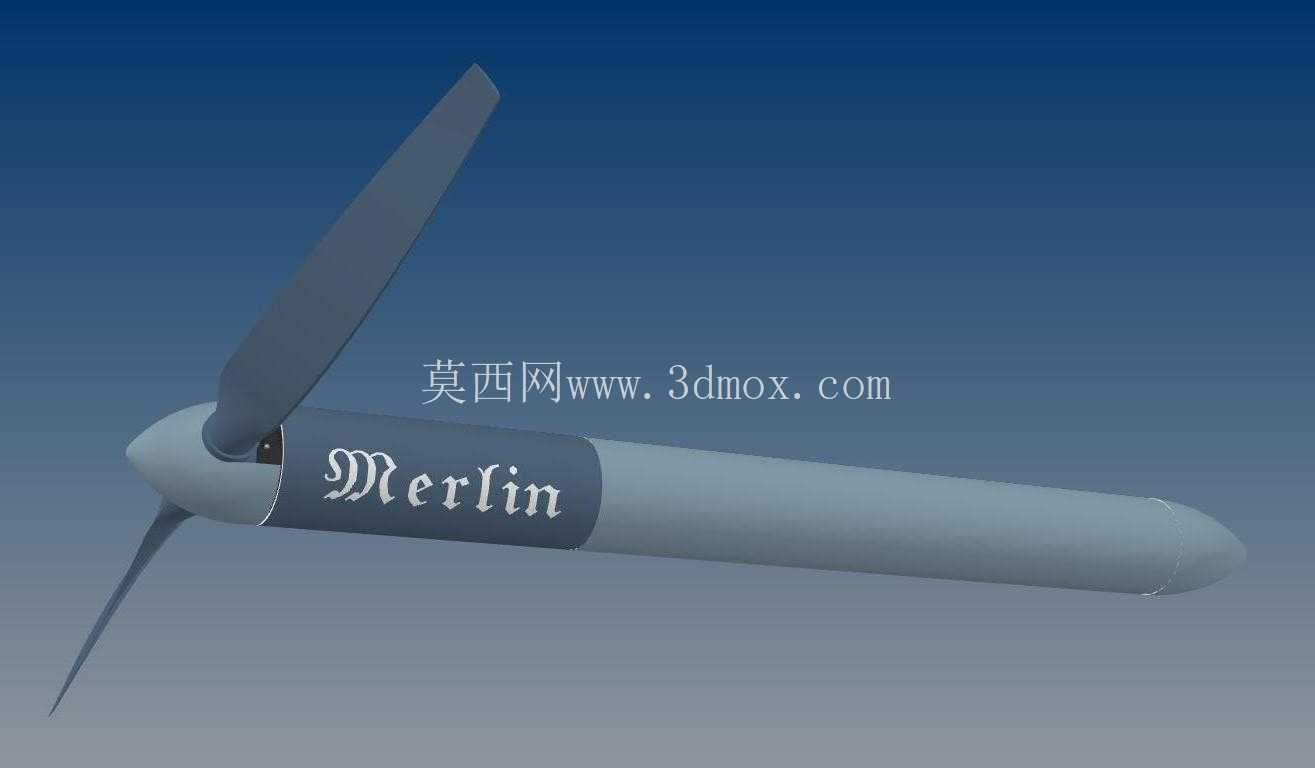

　　能够承受旋转产生的离心载荷与气动交变载荷。动力舱前端的整流罩采用圆润锥面造型，将桨毂、轴端及连接紧固件包覆在内，既理顺桨叶根部的气流，也避免突出结构形成额外干扰阻力；舱体圆柱段为内部部件提供安装基准，筒壁可作为承力壳体，支撑内部驱动单元、减速机构与储能模块，后端收窄成椭球形尾锥，让气流沿舱体平顺脱离。在实际应用中，这类推进单元可用于轻型实验飞行器、分布式推进验证平台或小型特种航空设备，设计时需要重点核对桨叶旋转扫掠范围与机身、机翼的安全间隙，保证桨盘前方无遮挡、后方气流不被结构干扰；动力舱的安装支点通常布置在重心附近，通过支架与机身或机翼承力结构连接，安装界面要同时传递推力、扭矩和飞行振动载荷。建模过程中，

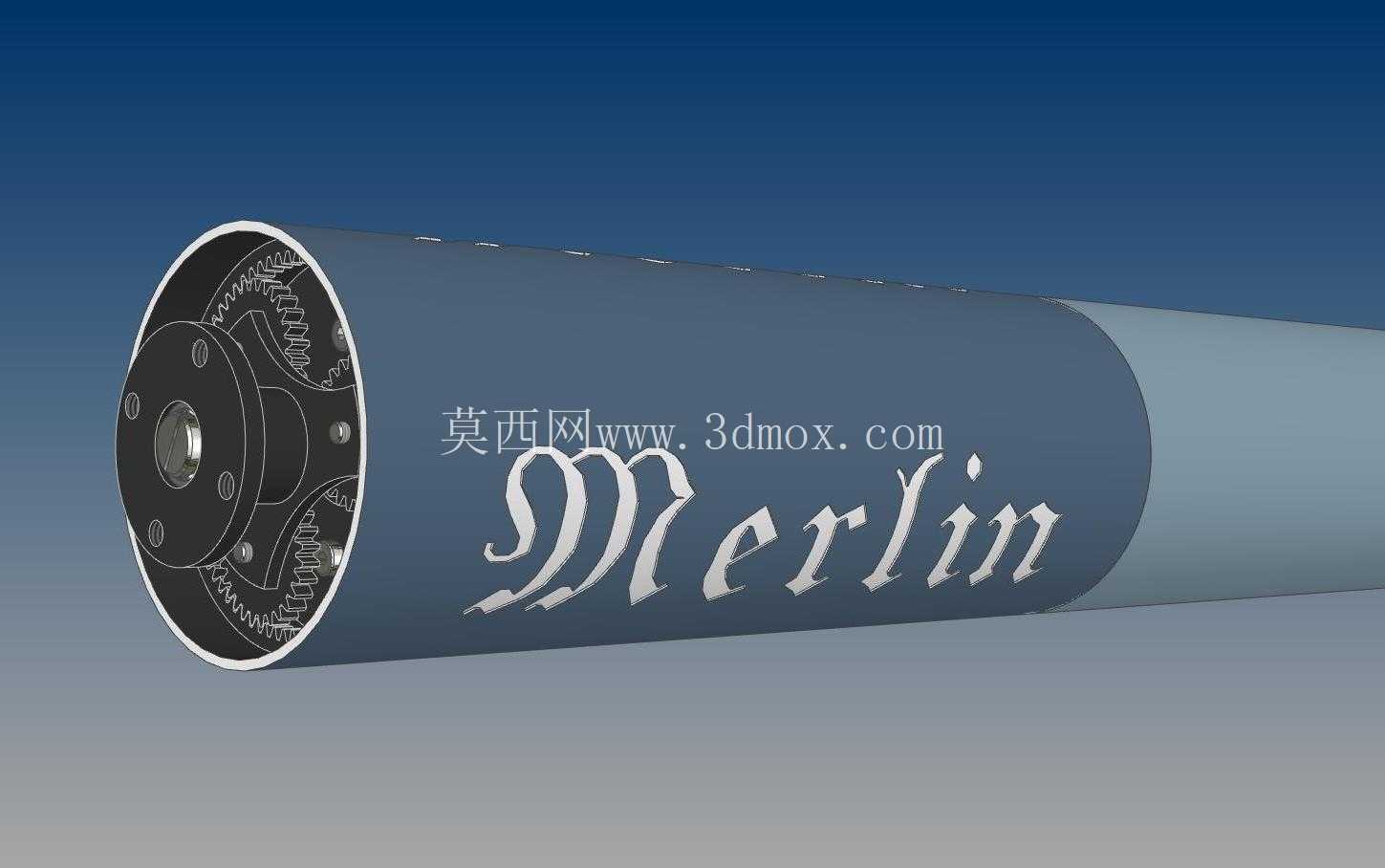

　　螺旋桨部分需要准确表达桨叶的扭转角、翼型厚度变化和桨尖收形，因为这些几何特征直接关系气动性能；行星齿轮减速机构要体现太阳轮、行星轮、内齿圈和行星架的配合关系，保证中心距、齿宽和轴向定位符合传动逻辑；动力舱外壳则需处理好整流罩、筒段、尾锥之间的分块与装配关系，使内部部件具备合理的装拆路径。尺寸边界方面，桨盘直径决定了推进装置的最大径向轮廓，动力舱长度则覆盖从桨毂前端到尾锥末端的完整轴向范围，选型时既要根据飞行器可用安装空间控制舱体直径和长度，也要为散热、线路连接和维护操作留出余量。可调螺距机构的引入使推进系统能够在不同工况下匹配转速与推力，降低单一固定桨在宽工况下的效率损失；储能与控制部件集中布置在舱体内，也有利于缩短动力传输路径，

　　使整体结构更加紧凑。对于结构设计人员而言，该装置的参考价值在于将气动外形、传动机构和动力集成放在同一装配框架下考量：外部流线服务于减阻，内部筒段服务于部件安装，减速机构服务于转速扭矩转换，螺旋桨则直接决定推力输出。建模时还需关注桨轴与减速机构输出端的同轴度、动力舱各段壳体的连接止口，以及螺旋桨旋转包络与周边结构的干涉检查，从而保证方案从几何造型到工程布置都具有可实施性。
