双发倾转旋翼蝎子无人机动力总成

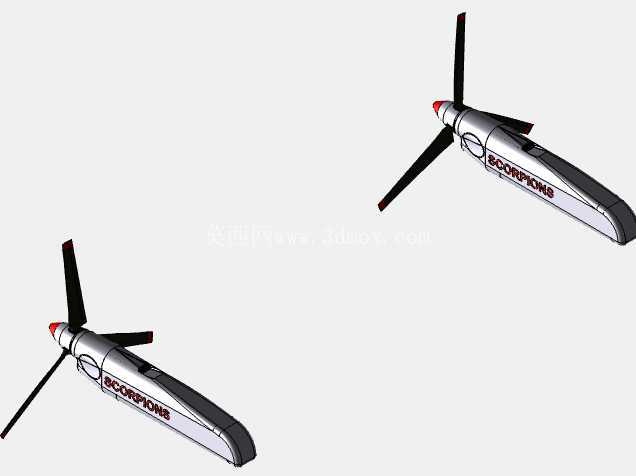

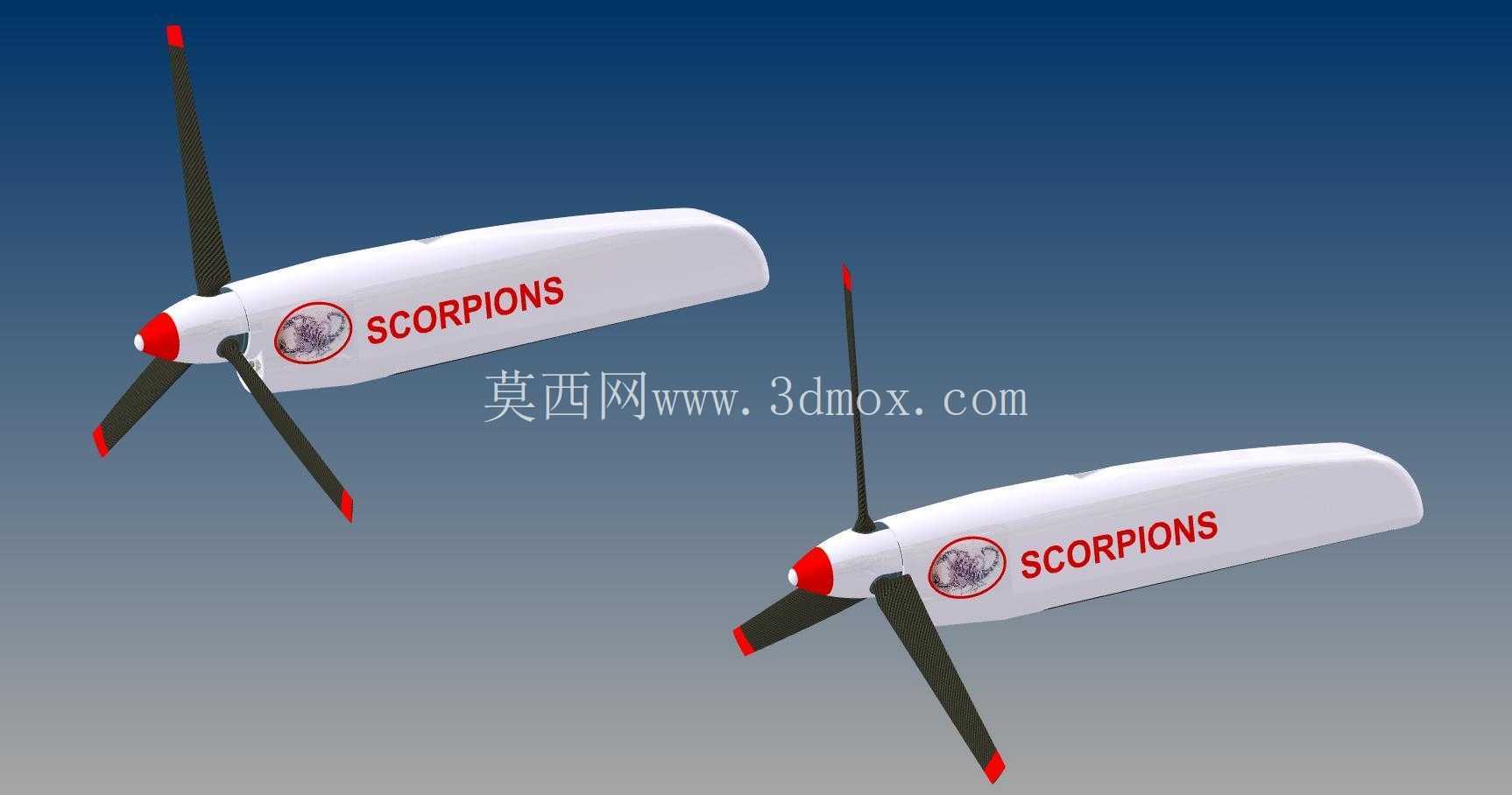

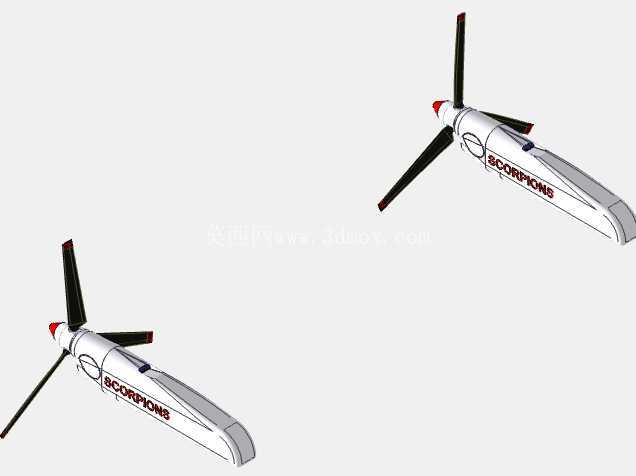

　　这套双发倾转旋翼动力单元面向中小型垂直起降飞行器的结构验证与方案选型，核心围绕短距起降、悬停作业与固定翼巡航之间的动力转换需求展开。整机采用左右对称的短舱式布局，两个独立动力短舱分别布置在机翼或支撑臂端部，短舱本体承担电机容纳、旋翼支撑、冷却导流与倾转铰接多重功能，外形采用流线型纺锤体设计，前端收敛形成整流锥，后端平缓收窄，能够在巡航状态下显著降低迎风阻力。

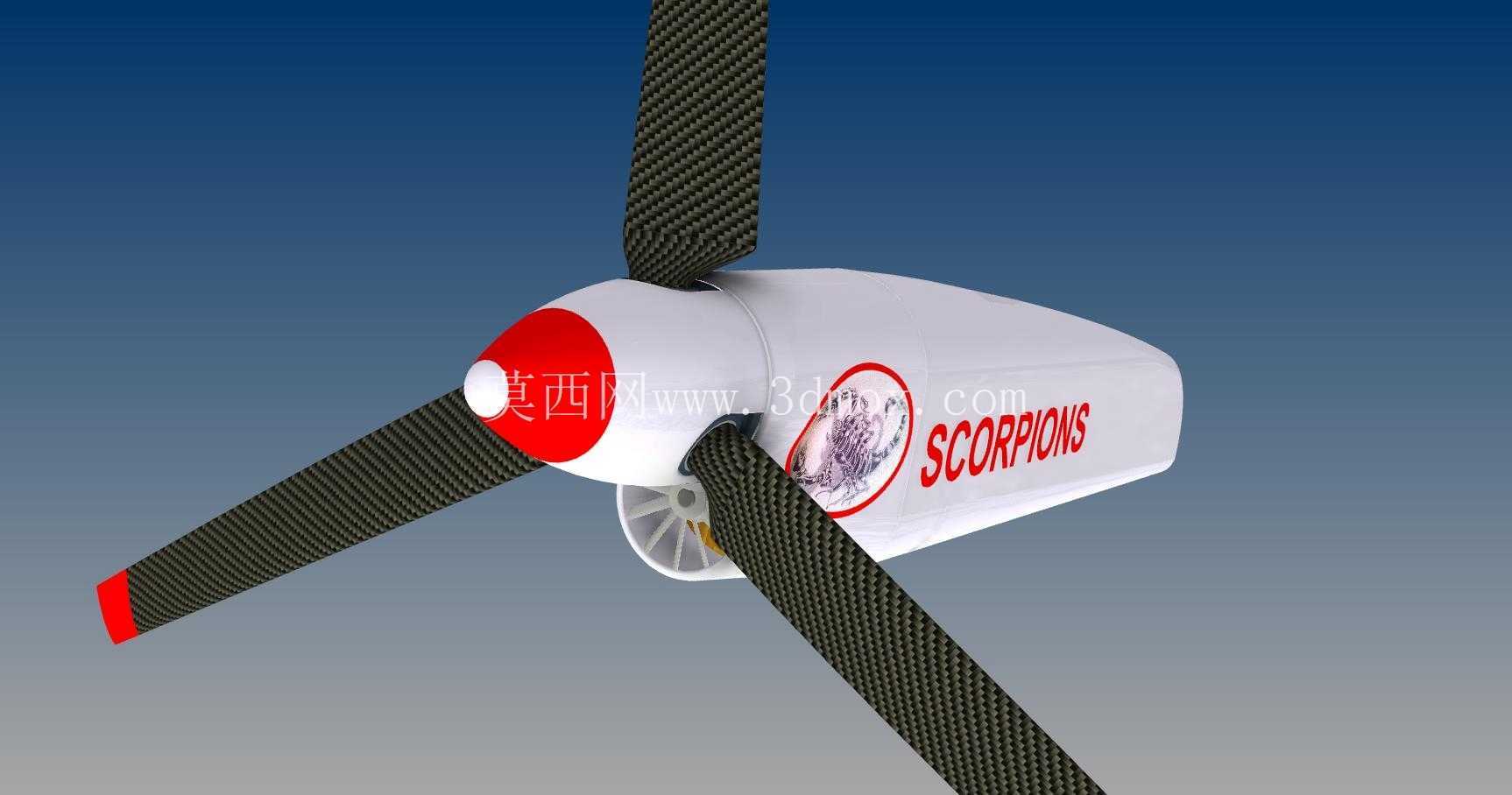

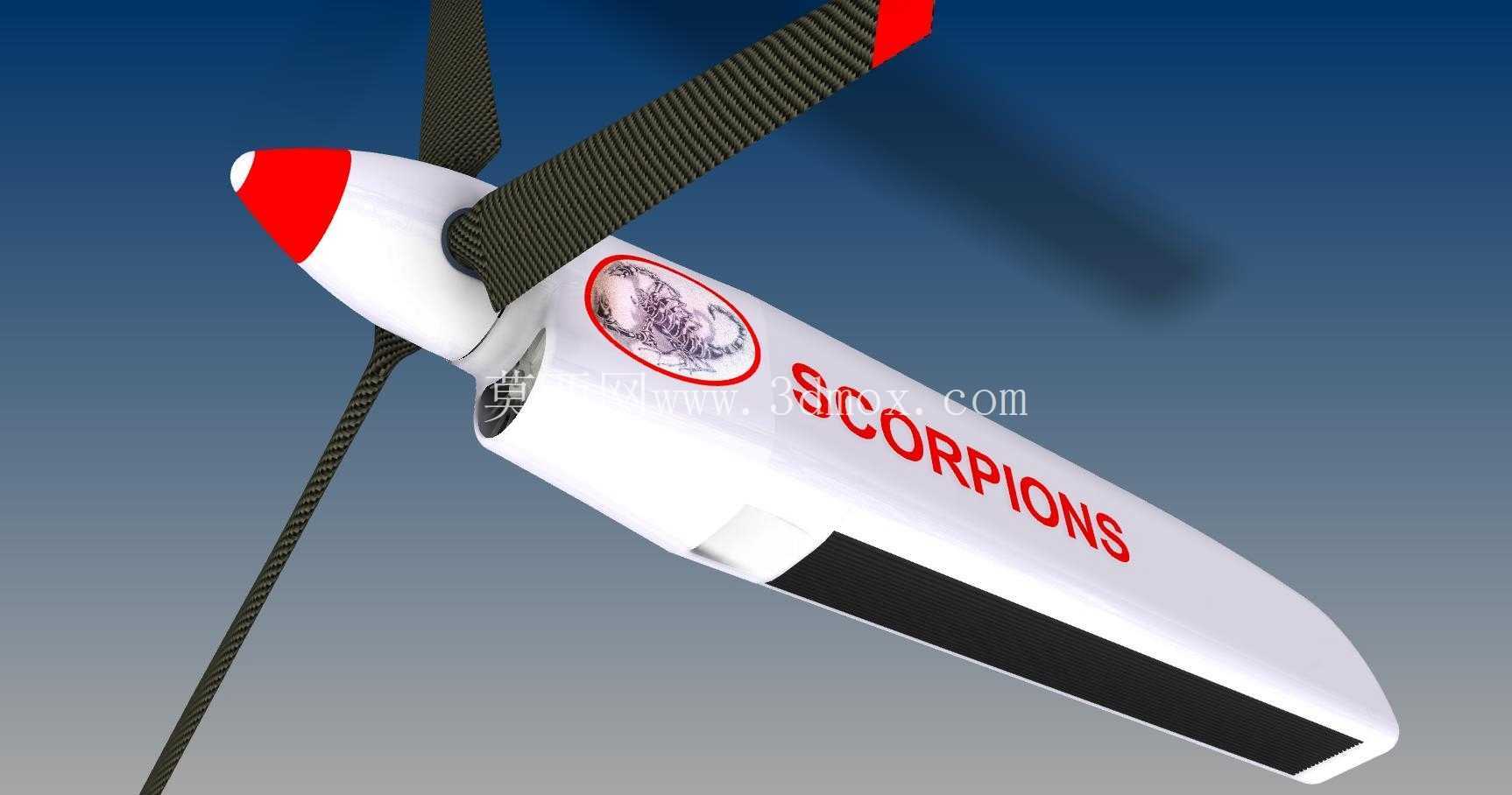

　　短舱表面预留螺旋桨旋转避让边界，旋翼直径按900mm级别配置，两副螺旋桨分别对应CCW与CW转向，可在悬停状态下抵消反扭，避免机身偏航。桨叶采用三叶构型，桨尖设置醒目的红色标识，既用于地面运转警示，也便于试飞过程中通过影像记录判断桨盘平面姿态。短舱侧面布置圆形标识区与SCORPIONS字样，机身顶部伸出细长天线杆，用于通信或导航设备安装，天线根部做加强过渡，防止起降振动引发疲劳断裂。

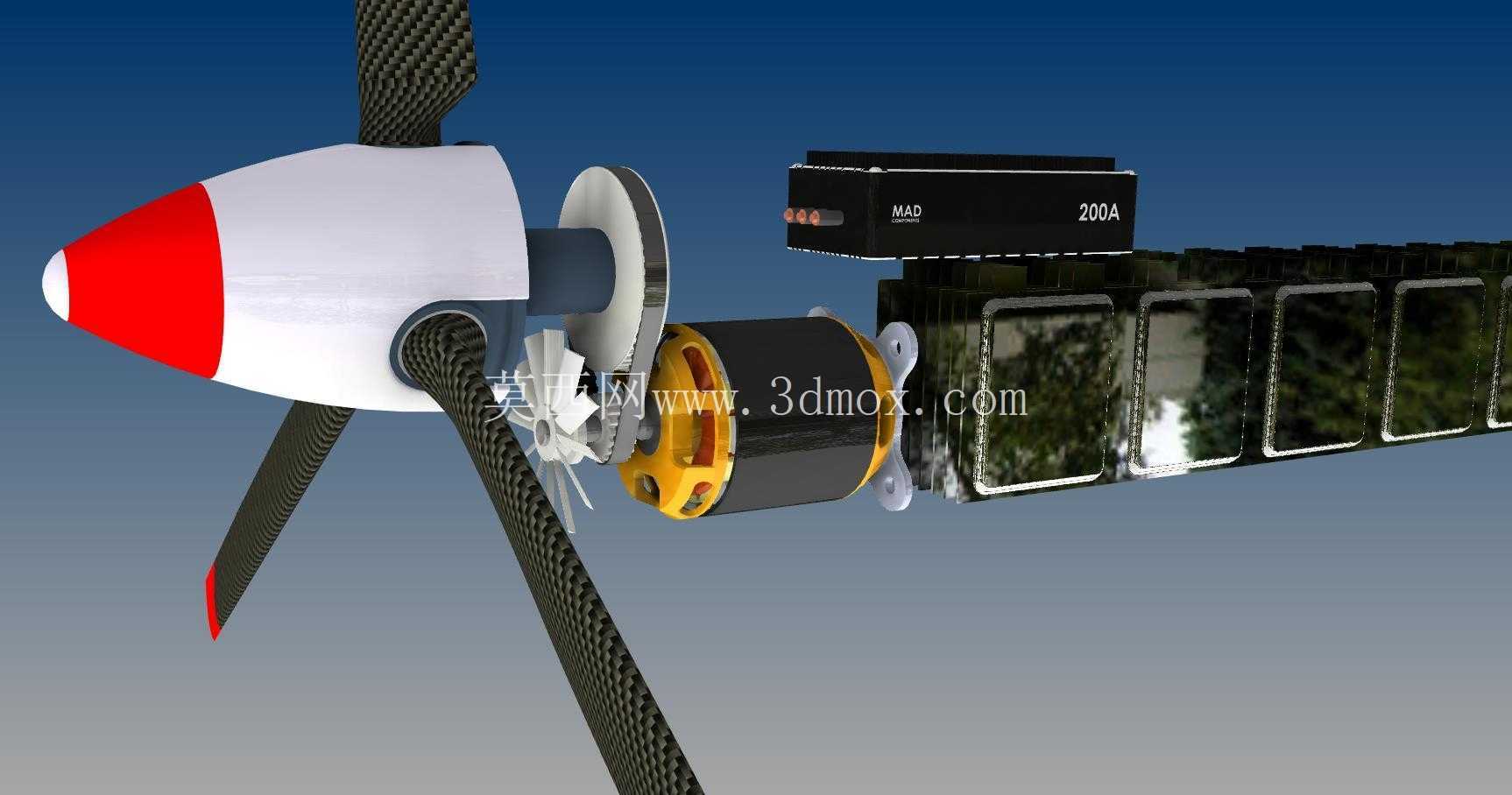

　　动力链路由高功率密度电动机、减速齿带组与控制器组成，电机输出经19/53齿比的带传动减速后驱动螺旋桨，单路动力输出等级对应74kW、10000rpm输入工况，推力估算可达30kgf量级，双发合计能够支撑约100kg起飞重量的倾转旋翼平台。带传动方案相比齿轮直驱具备缓冲冲击、隔离电机振动、布置灵活的优势，齿带张紧结构可在短舱内部独立调整，维护时无需拆解旋翼主轴。

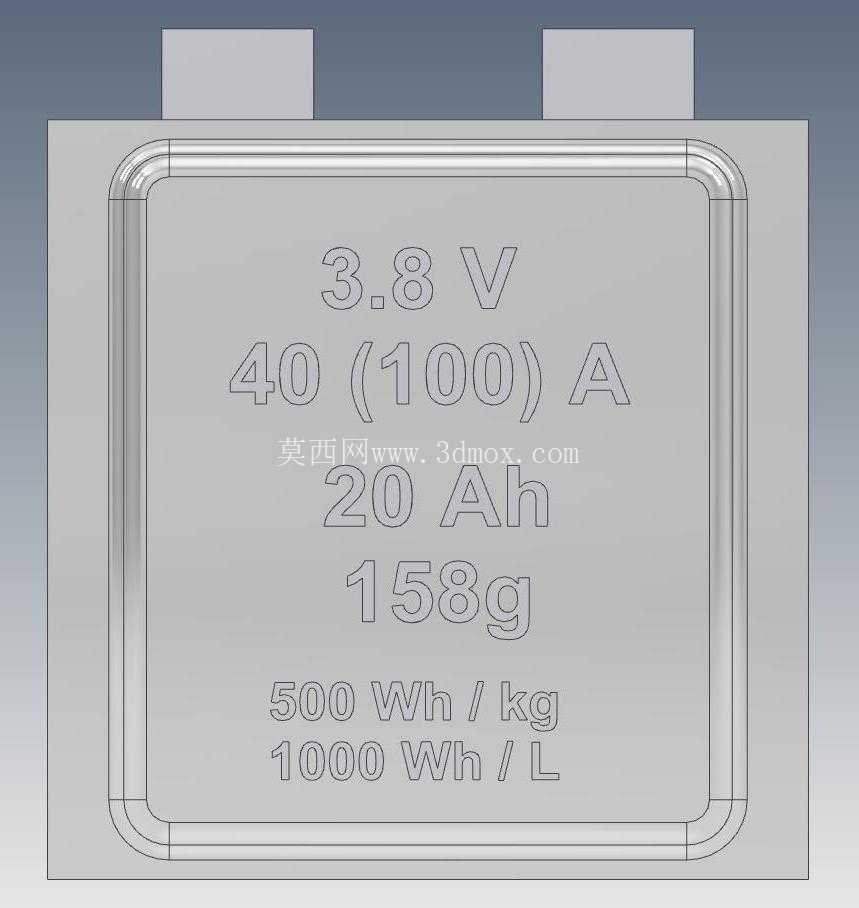

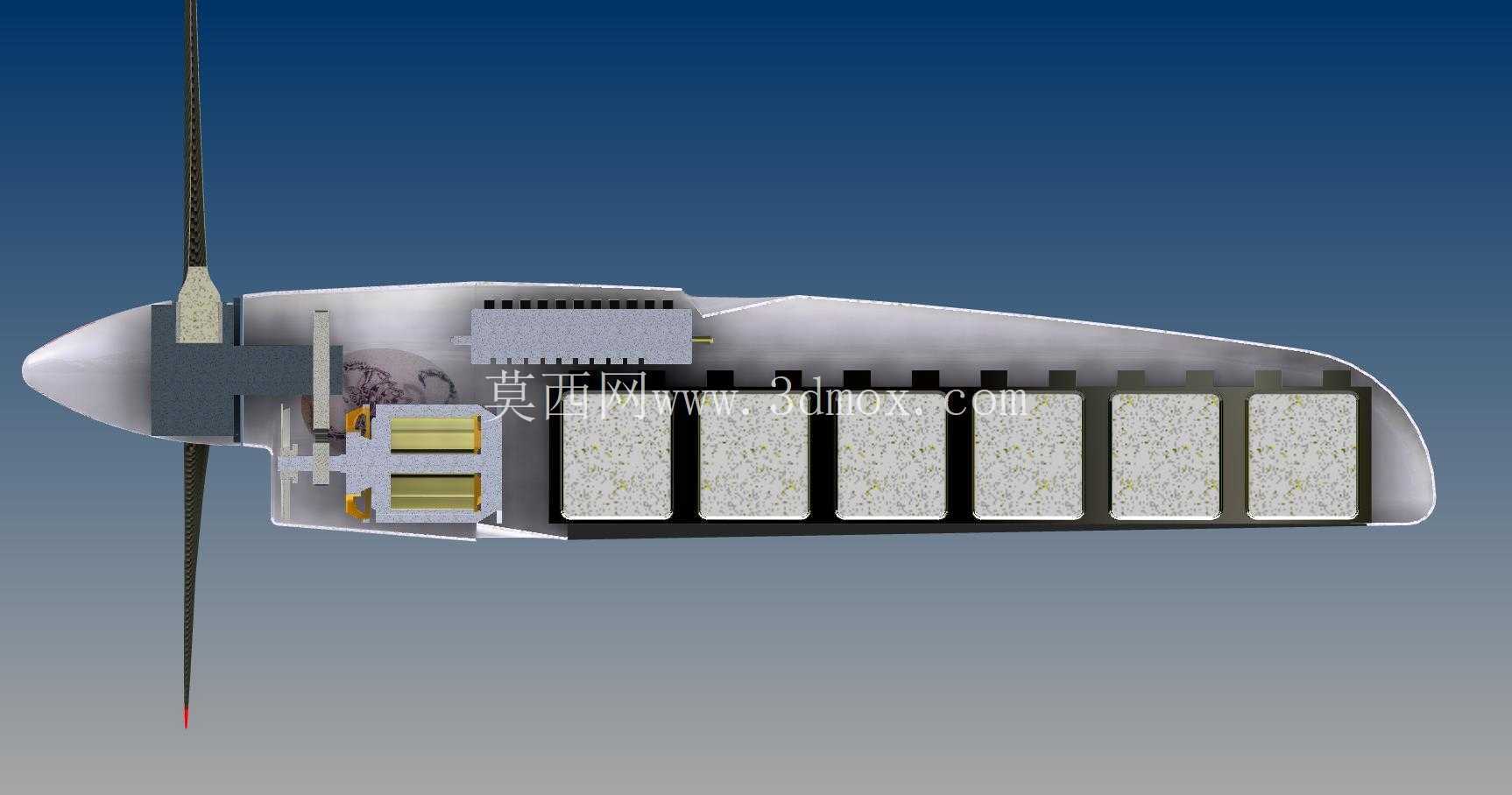

　　短舱内部规划48个电池单元的安装空间，电池组沿短舱轴向分层排布，重心尽量靠近旋翼转轴与倾转轴线，降低倾转过程中的转动惯量。冷却系统采用气流引导方式，利用旋翼下洗流与巡航来流，在短舱表面形成冷却通道，为电机、控制器和电池组提供持续散热；结构建模时需要明确进风口、排风口与内部隔板的位置，避免热气流在舱内回流。

　　从安装边界看，短舱与机翼或倾转臂的连接区域是关键载荷路径，需传递旋翼拉力、扭矩、陀螺力矩和着陆冲击，因此连接法兰附近应设置加强肋或埋入式承力件。倾转机构布置在短舱内侧，旋翼轴线可在垂直与水平方向之间切换：垂直状态用于起降、悬停和低速作业，水平状态用于高速巡航。三维结构设计时，应检查螺旋桨在全倾转角度内与机翼、尾翼、机身之间的间隙，尤其关注桨尖扫掠区域，防止大载荷变形后发生干涉。

　　该类动力总成适用于城市物流、巡检测绘、应急侦察、农林监测等场景。悬停阶段要求双发推力快速响应并保持转速同步，巡航阶段则强调低阻外形和长航时效率。设计中需要把电机座、减速带轮、主轴轴承、电池托架、冷却风道、倾转铰接点和外部蒙皮作为统一总成协调，既保证零件可装配，也让维护口盖、紧固件和线缆走向具备真实工程可实施性。模型呈现的不只是外观短舱，而是一套包含动力传递、能源布置、热管理和旋翼安全边界的飞行动力系统。
