双发电动飞翼教学验证飞行器

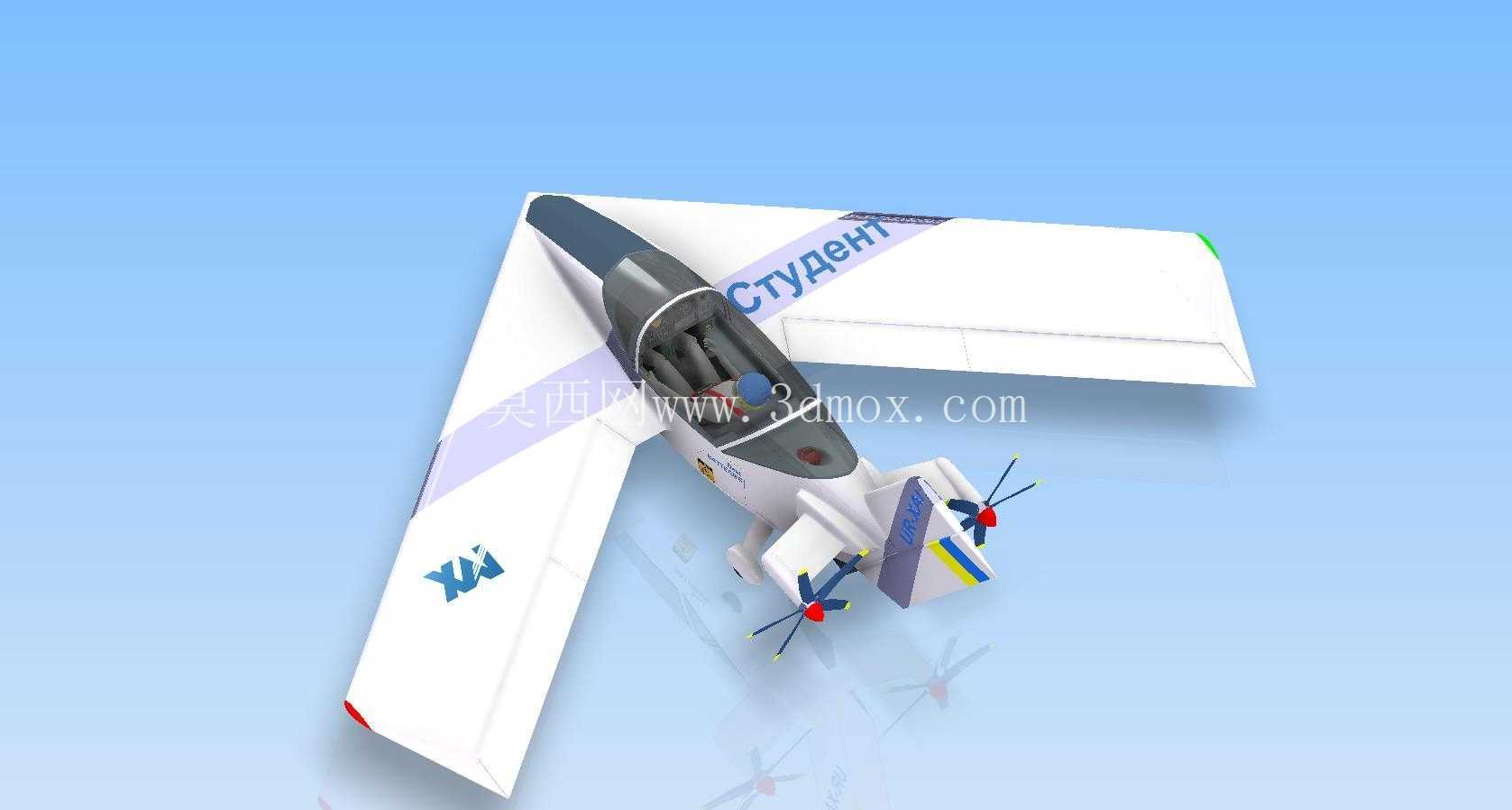

　　这套飞翼构型飞行器的三维结构，面向航空教学演示与小型电动验证平台搭建，整体采用无平尾、无垂尾的融合飞翼布局，机身与机翼平滑过渡，既减少了常规尾翼带来的结构重量与气动阻力，也让整机内部可利用空间更集中，适合布置动力、电控与载荷。整机以哈尔科夫航空学院教学验证机为原型，机身标注对应院校标识，定位偏向学生工程实践、气动布局认知与电动动力系统匹配验证，可用于航空专业课程中飞翼配平逻辑、推进系统布置、结构轻量化设计的具象讲解，也能作为小型电动验证机方案推演的参考载体。

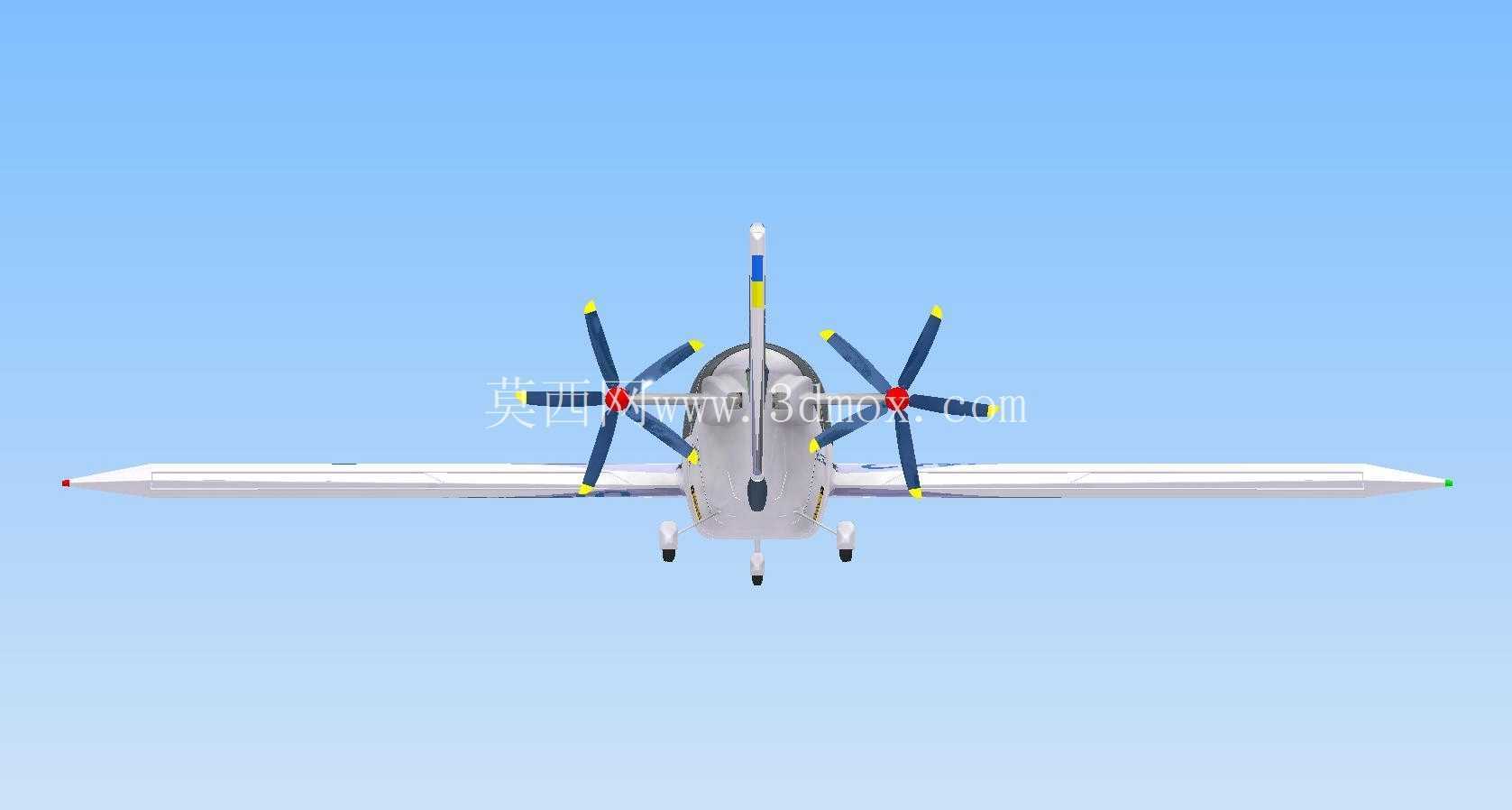

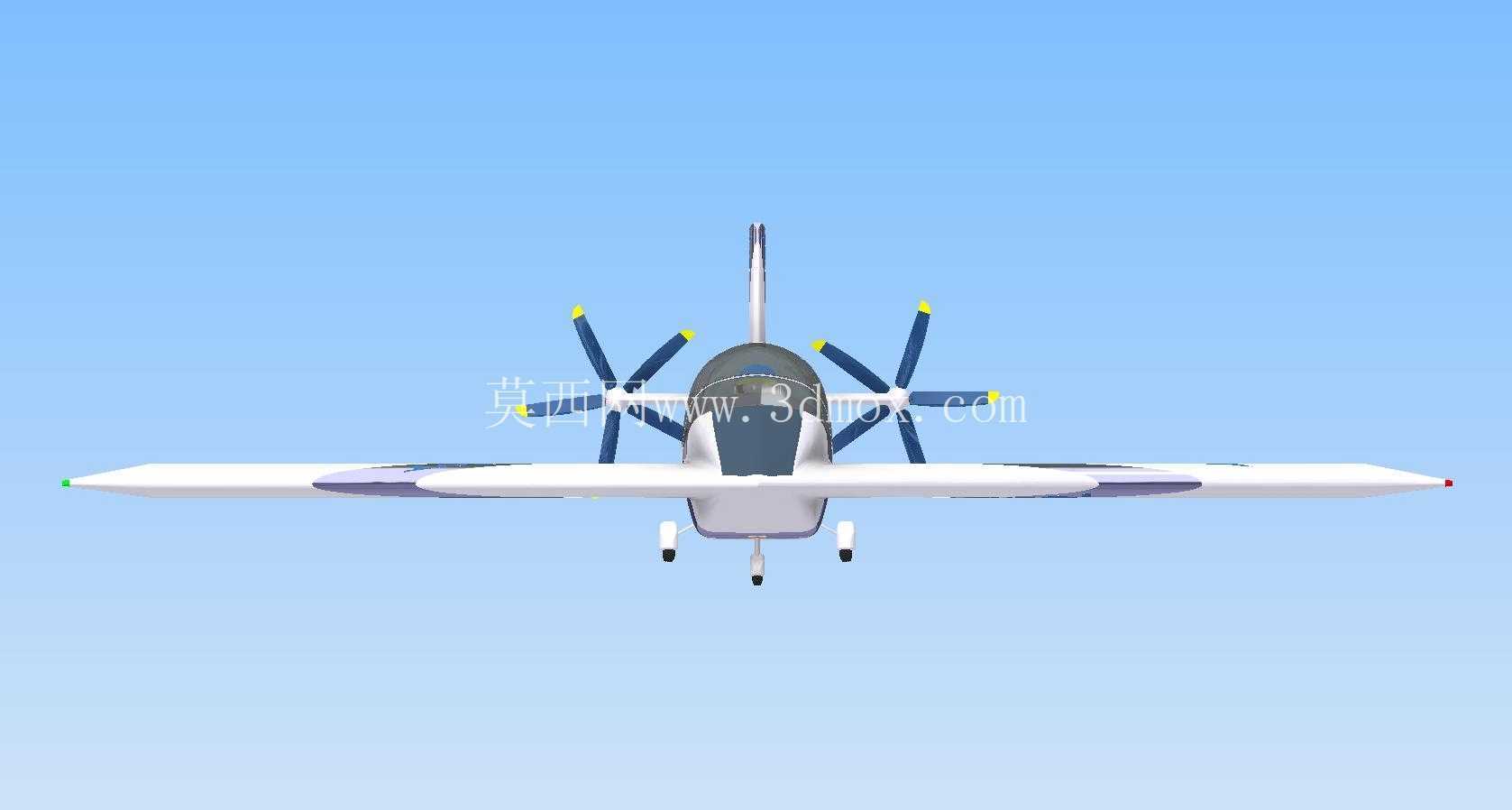

　　动力部分采用两台EMRAX208电动机，分别布置在机身后部两侧的短舱内，搭配直径1.1米的螺旋桨，双发对称布局一方面能提供充足的推进功率，容量覆盖33千瓦至68千瓦的动力区间，满足不同起飞重量与巡航速度的调试需求；另一方面双发独立布置可在教学演示中模拟单发失效工况下的飞翼配平状态，帮助理解飞翼布局航向稳定性的控制特点。动力输出路径上配套两台锥齿轮箱，齿轮箱作为电机与螺旋桨之间的传动核心，承担转速匹配、扭矩转向与载荷缓冲作用，建模中完整还原齿轮箱内部啮合关系、箱体安装法兰与电机输出轴的同轴定位结构，可直接用于传动链干涉检查、支撑刚度校核与维护拆装路径模拟。

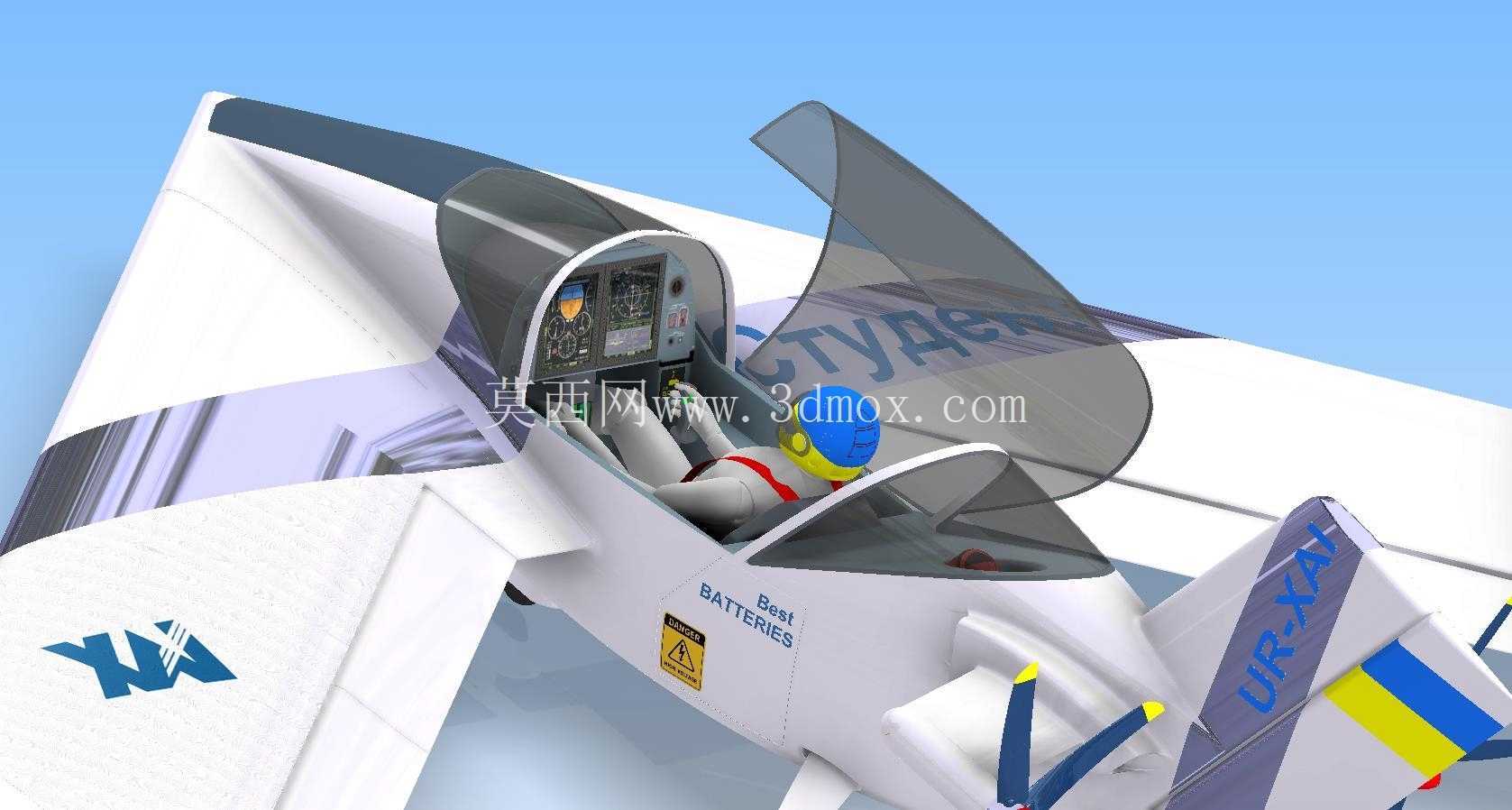

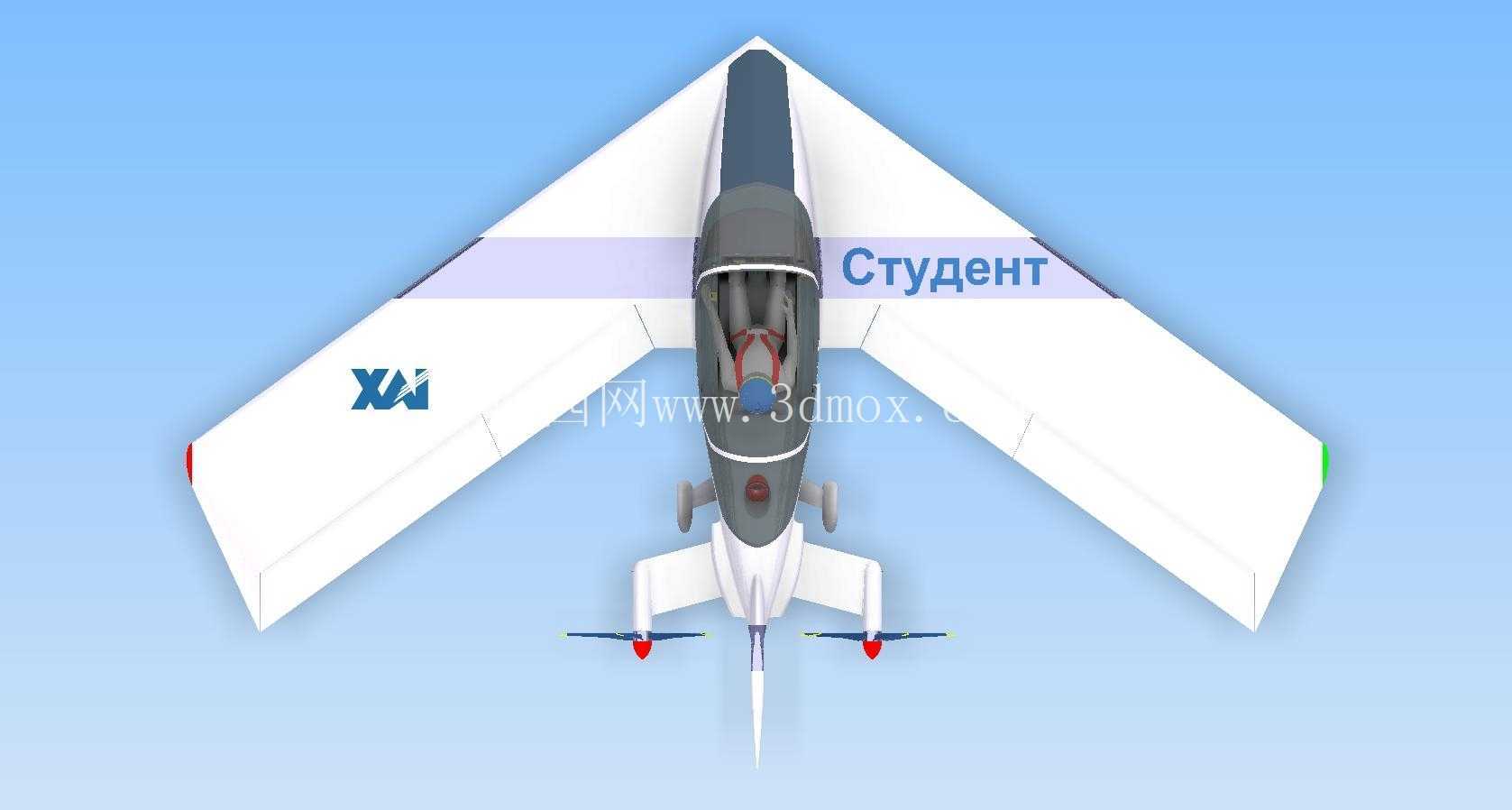

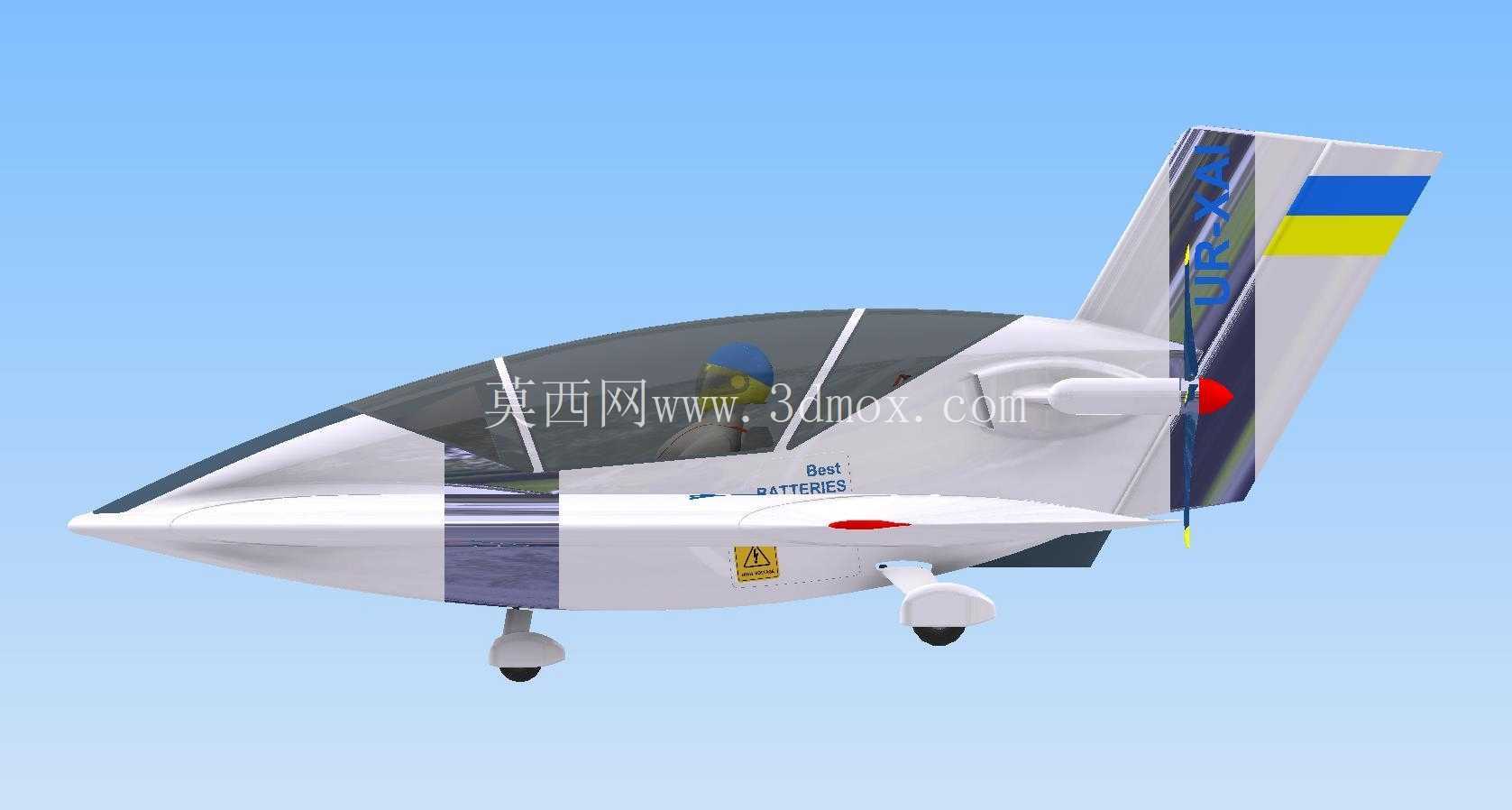

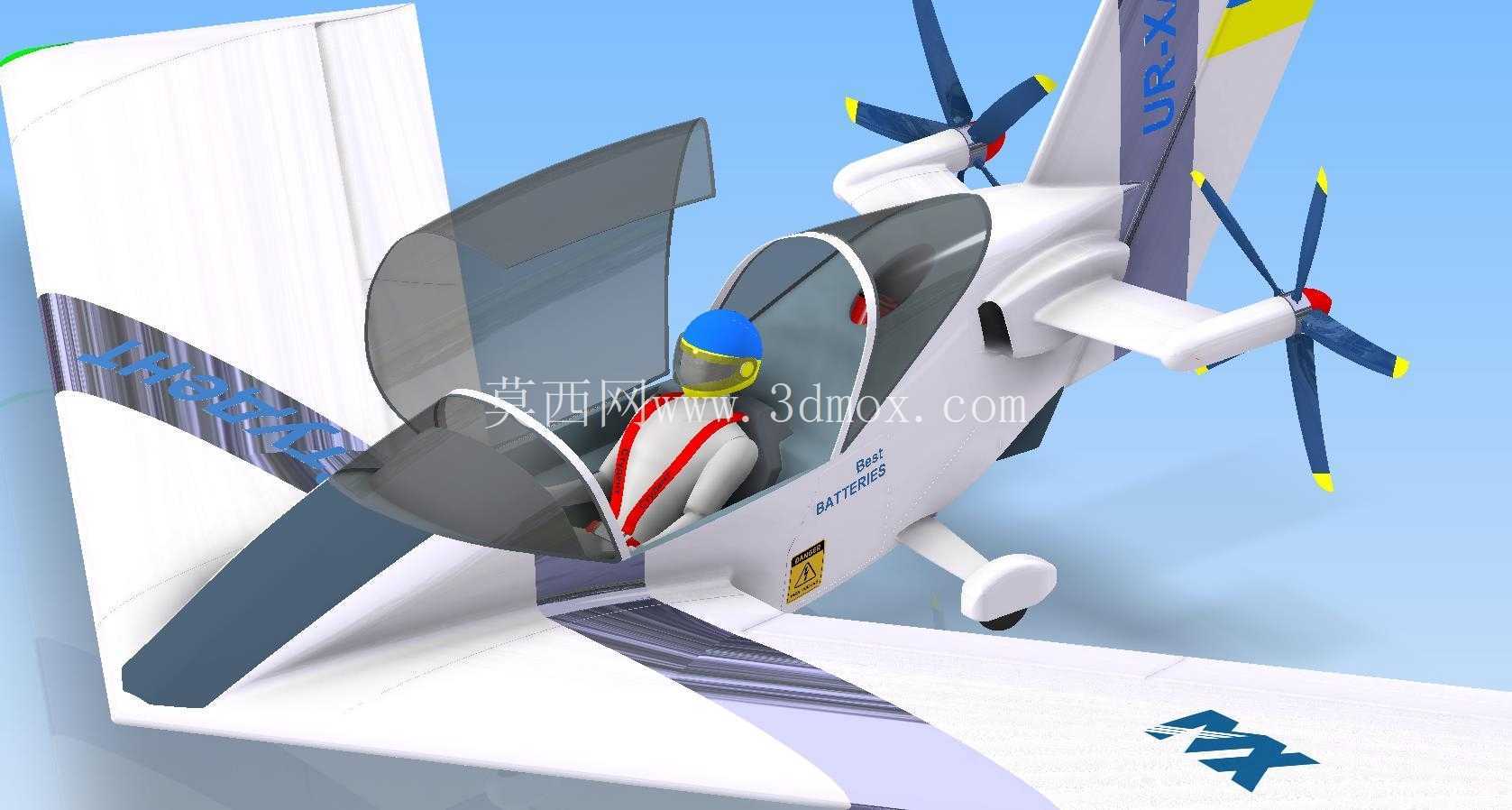

　　飞翼的核心控制特征体现在机翼后缘的操控面设计，由于取消了常规垂尾与平尾，航向与俯仰配平完全依赖机翼后缘的阻力舵、升降副翼组合实现，模型中机翼后缘分段操控面的铰接位置、舵面偏转间隙与舵机安装槽位均按实际装配关系还原。机翼主体采用大后掠飞翼平面形状，翼身融合段的曲面过渡连续，既保证升力分布沿展向合理衰减，降低诱导阻力，也让机身内部的电池舱、设备舱与机翼承力梁形成整体受力结构。机身前部设置透明座舱盖，内部还原双座操控台布局，控制台区域保留负扭转结构设计，对应飞翼机翼尖段的气动扭转设计，通过翼尖翼型安装角的负向扭转，延缓翼尖失速，改善飞翼大迎角飞行状态下的横向稳定性。

　　结构设计上，整机底盘为不可伸缩固定式布局，起落架结构简化为轻量化支撑形式，减少收放机构带来的重量与复杂度，契合教学验证机低成本、易维护的使用需求。建模过程中整合了多来源的成熟零部件结构，包括电机安装座、齿轮箱连接支架、螺旋桨桨毂与机身承力框等通用航空部件，各部件之间的安装孔位、配合公差与连接方式均按工程装配逻辑搭建，套件包含完整的步骤化建模文件，从机身曲面放样、机翼翼型拉伸、翼身融合裁剪，到动力组件装配、操控面铰接约束、起落架安装定位，每一步的特征树与装配约束都保留完整参数，方便结构设计从业者拆解学习飞翼机型的建模流程。

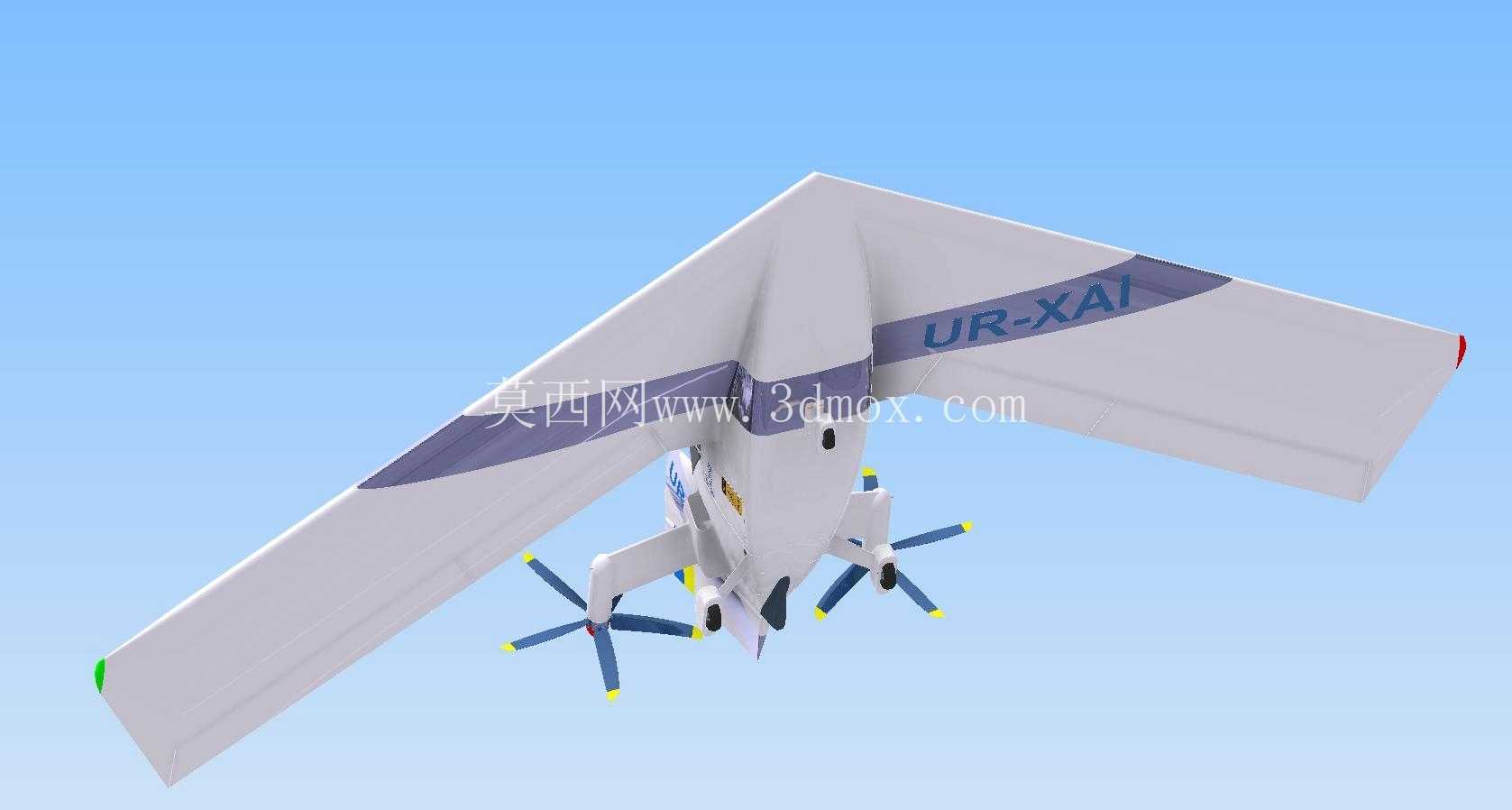

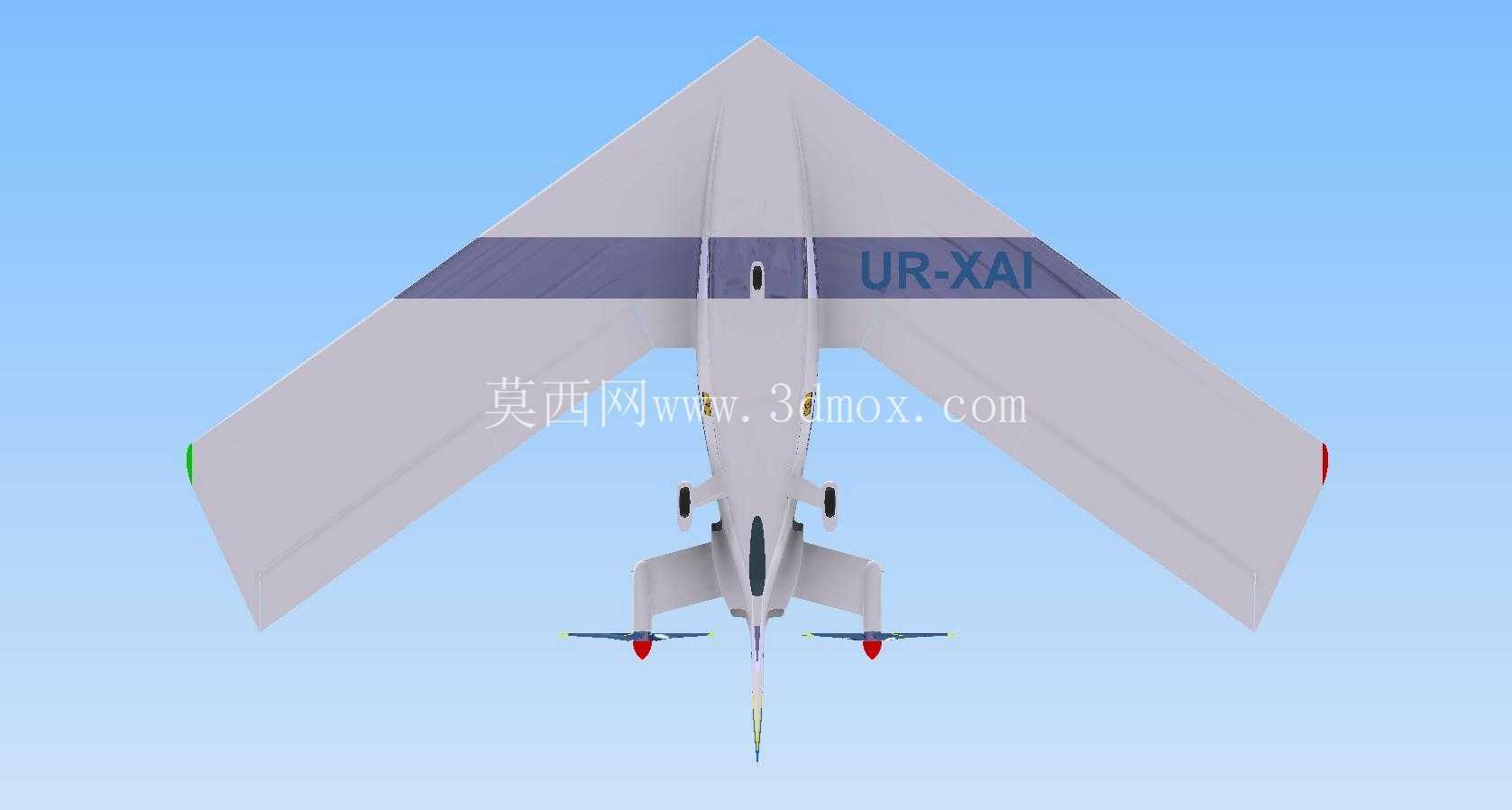

　　从安装边界来看，整机翼展与机身长度按1.1米螺旋桨的动力匹配关系设定，螺旋桨旋转平面与机身尾部、垂尾安定面之间预留足够安全间隙，避免桨叶振动与机身结构发生干涉；两侧电机短舱对称分布在机身中轴线两侧，推力线与飞翼重心位置匹配，保证双发推力合力沿机身轴线方向，减少偏航力矩。机翼下方预留设备安装接口，可根据教学需求加装传感器、配重块或航拍载荷，机身内部电池舱的尺寸边界适配常用航空锂电池组的安装尺寸，舱盖采用快拆结构，方便电池更换与线路检修。锥齿轮箱的安装位置设置加强筋结构，抵消螺旋桨旋转产生的反扭矩与振动载荷，齿轮箱输出轴与螺旋桨桨毂的同轴度公差在建模中按航空传动要求设定，避免高速旋转时出现偏心振动。

　　在实际应用场景中，该模型既可以作为航空院校飞翼气动布局的教学教具，帮助学生直观理解无尾飞翼的配平原理、双发动力匹配逻辑与齿轮传动结构；也能作为小型电动无人机开发的初始方案模板，通过调整翼展长度、电机功率与电池容量，衍生出不同载荷等级的验证机型。结构设计层面，翼身融合段的承力梁布置、操控面的舵机安装方式、动力系统的减振支撑结构，都能为同类电动飞行器的结构设计提供参考，建模中保留的完整装配关系也可直接用于干涉检查、重心测算与维修性分析，帮助工程人员在方案阶段提前排查装配冲突与维护空间不足的问题。
