双涵道山地载人运输飞行器结构设计

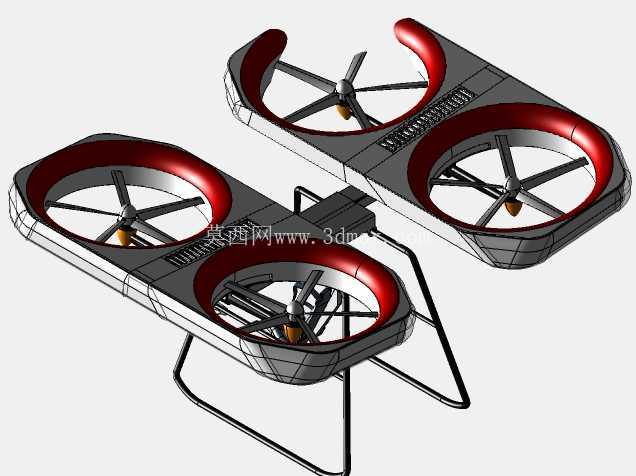

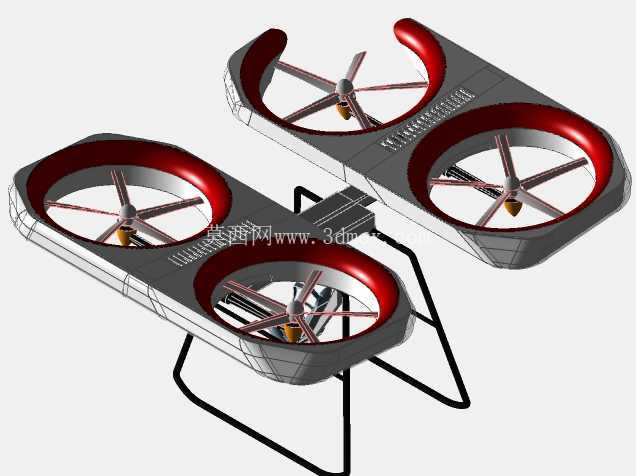

　　这套双涵道升力体载具的结构方案，最初是针对山区无铺装道路场景提出的，常规轮式全地形车在积雪坡面、林间窄道、峡谷断点处的通行能力存在明显上限，索道建设又受地形落差与点位分布限制，无法覆盖零散的巡护点位、滑雪野雪区域与偏远山居点位，采用涵道风扇提供垂直升力的低空载人载具，不需要专用起降跑道，在平整的小块岩面、雪面甚至临时搭建的平台上都能完成起降，刚好填补了山地短途运输的空白。整机采用左右两组双涵道升力单元的布局，四个带红色内环防护的涵道腔体分成前后两排，分别固定在左右两根横向承力梁上，涵道外壳做了大圆角过渡，既避免旋翼外露在林间穿行时剐蹭树枝，也能降低桨尖涡流损耗，提升悬停状态下的升力效率。承力框架没有采用复杂的一体式压铸结构，

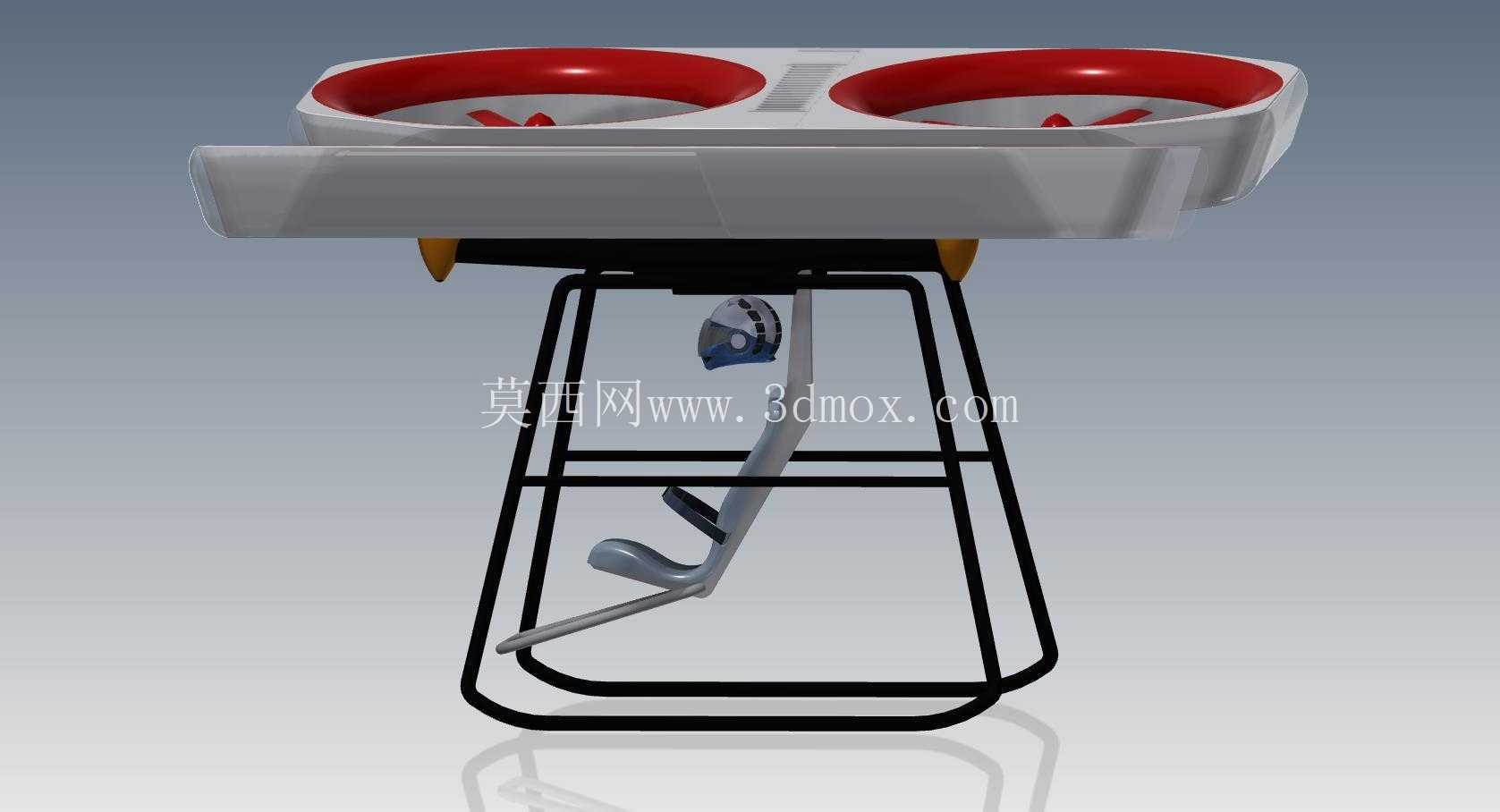

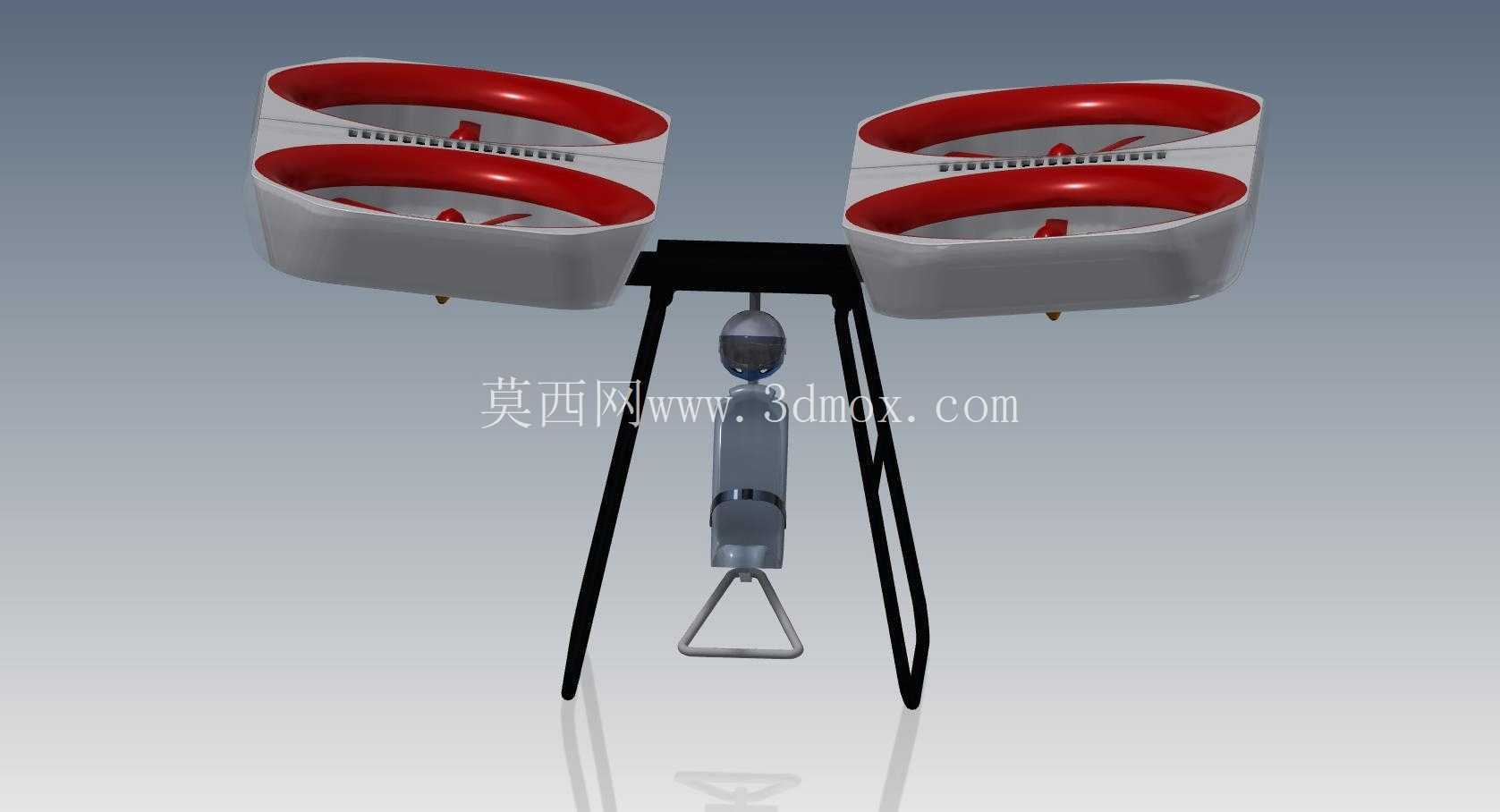

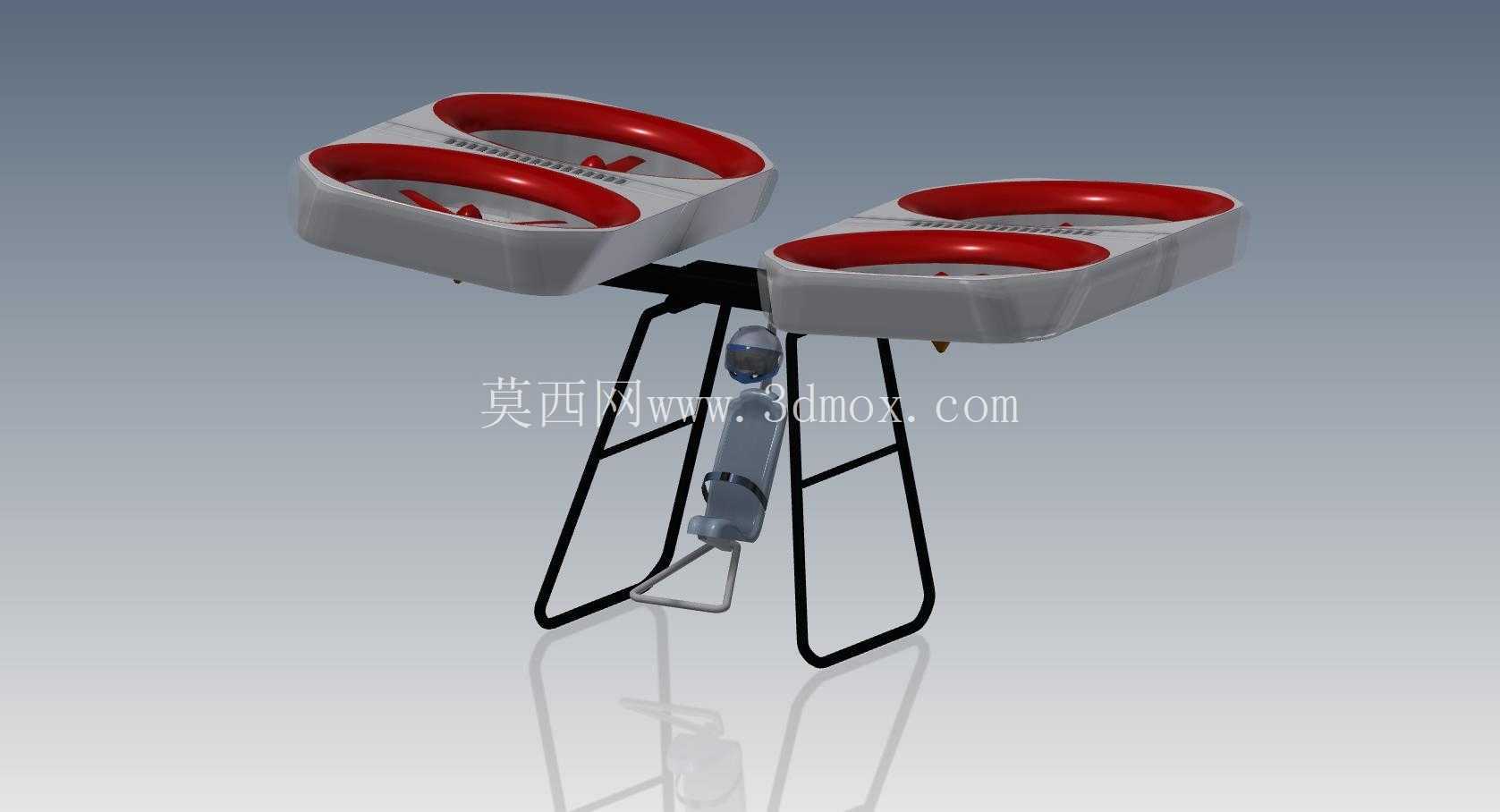

　　而是用弯制的黑色金属管材拼焊成四点支撑的起落支架，支架腿向外倾斜张开，落地时支撑跨度大于机身主体宽度，在倾斜坡面上停放时不会发生侧翻；管材弯折处做了圆滑过渡，避免应力集中在弯折拐点，支架中部预留了动力总成与操控组件的安装位，圆柱形的动力储电单元吊挂在框架中心位置，重心恰好落在四个涵道围成的形心正下方，整机配平难度大幅降低，悬停时不需要频繁调整舵面补偿重心偏移。涵道腔体本身采用轻量化的薄壳造型，上表面做了内凹的旋翼安装座，红色内环既是涵道唇口的加强结构，也能在目视飞行时快速判断涵道的朝向与转速状态，外壳边缘全部做了钝化处理，人员在地面靠近设备时不会被尖锐棱边划伤。起落支架的高度经过适配，下方留出的空间刚好容纳吊挂的动力模块，

　　同时在雪地降落时，支架腿可以陷入表层浮雪十几厘米，不会让涵道下表面直接贴到雪面，避免涵道吸气时卷起大量雪粒打坏旋翼桨叶。从安装边界来看，四个涵道的外轮廓总宽度控制在轻型低空载具的通行尺寸范围内，林间两米左右的树间间隙可以顺利穿行，整机高度在支架落地状态下不足两米，普通的山区储物棚、巡护站库房都可以直接存放，不需要额外加高门洞。结构设计阶段特意把升力单元和机架做了分体式连接，每个涵道模块通过法兰接口固定在横向梁上，野外执行任务时如果单个涵道出现故障，不需要整体拆解机架，只需要松开连接紧固件就可以单独更换模块，维护作业在山地方向没有大型吊装设备的条件下，两名运维人员就可以完成。涵道的环形护罩本身就是旋翼的安全防护结构，

　　和开放式旋翼飞行器相比，即使低空飞行时贴近岩壁、树干，涵道外圈先接触障碍物，不会直接让高速旋转的桨叶撞击外物，既降低了桨叶断裂飞溅的风险，也减少了碰撞后整机失稳坠毁的概率。吊挂式的动力布局把整机最重的部件放在最低位置，天然形成 pendulum 自稳效应，飞行过程中如果出现姿态倾斜，重力分量会自动把机身拉回水平状态，对操控系统的容错率更高，即使是没有长期飞行经验的山区巡护人员，经过短期培训也可以完成基础的起降操作。这套结构没有追求高航速与大航程，所有设计取舍都偏向山地短途场景的实用性：支架管材采用通用规格的无缝钢管，山区周边的小型机械维修点就可以完成弯折、补焊维修，不需要定制特殊型材；涵道壳体的分模面做了平直设计，后续小批量试制时模具结构简单，成型后的零件拼接误差容易控制；四个涵道的安装座采用统一的接口尺寸，不同批次的升力模块可以完全互换，备件储备不需要区分左右前后位置，进一步降低了偏远区域的运维压力。针对滑雪区域的使用场景，起落支架的底端可以额外换装宽面雪板附件，替换原来的管型支脚，降落在深雪区域时压强进一步降低，不会出现支架整体陷进雪层的问题；在岩质山区使用时则可以换装防滑橡胶脚垫，落在裸露岩石上时增大摩擦力，避免坡面起降时整机滑动。涵道内侧的红色标识圈也兼顾了低空作业的警示作用，地面人员在雪地、林间环境下可以远距离看到红色的涵道轮廓，及时避让飞行器起降区域，避免低空气流对人员造成冲击。
