通用轨道轨轴组合结构三维设计

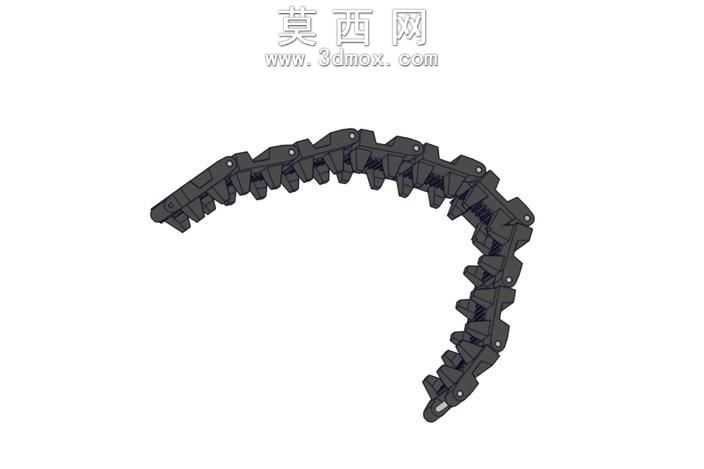

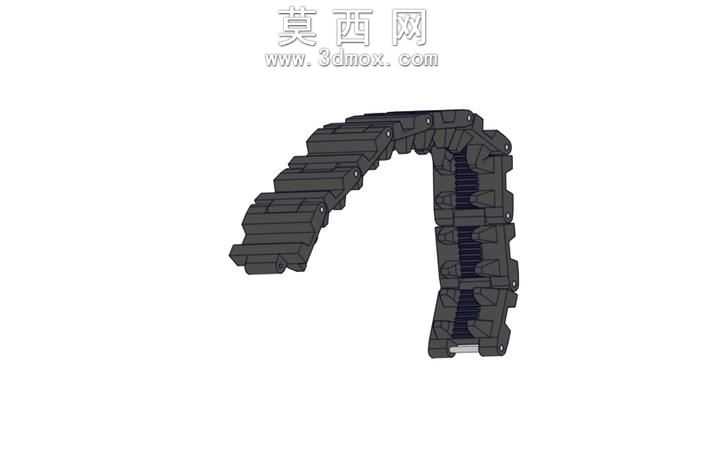

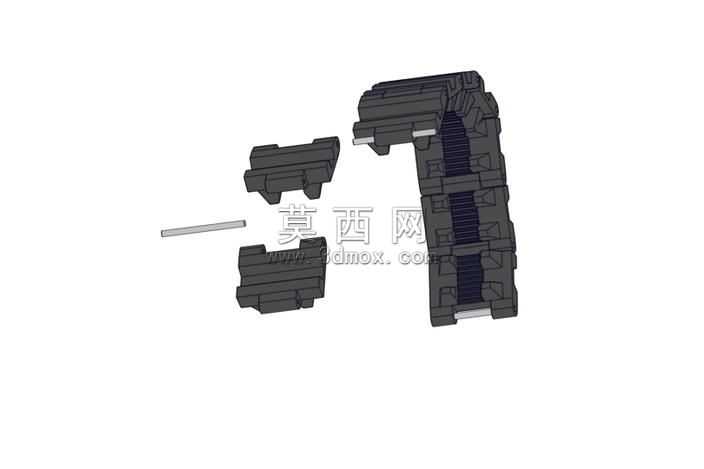

本作品为轨道与轨轴组合的通用机械导向组件三维模型，建模阶段采用参数化特征建模思路，以SolidWorks为核心建模工具，首先绘制轨轴主体的中心对称基准面，通过拉伸凸台命令构建轨轴的核心承载基体，针对轨轴表面的啮合齿结构，采用齿形轮廓草图绘制后沿轴向阵列的方式完成齿形排布，严格控制齿距、齿高参数符合通用轨道传动的啮合公差要求，保证后续与配套轨道配合时的传动顺滑度。针对两侧的安装支座结构，通过拉伸切除命令加工出铰接安装孔位，孔位同轴度公差控制在0.02mm范围内，满足组件与外部机架铰接安装的精度需求，支座表面的加强筋结构采用三角形筋位草图拉伸成型，筋位厚度均匀过渡，避免应力集中问题，提升组件整体的结构强度。模型渲染阶段采用哑光深灰工程塑料材质模拟组件的实际加工材质，添加环境光遮蔽效果凸显齿形结构、安装孔位、加强筋的细节轮廓，通过45度斜向打光呈现组件的立体结构层次，清晰展示各部分的装配关系。结构设计上，该组件采用对称式布局，中部齿形轨轴作为核心传动导向部分，两侧带铰接孔的支座作为安装定位结构，支座与轨轴主体采用一体化建模方式，减少装配间隙带来的传动误差，齿形结构的齿顶与齿根均做R0.5mm的圆角过渡处理，避免齿部应力集中导致的结构断裂问题，安装孔位内部添加倒角特征，方便装配时销轴的导入。设计思路围绕通用轨道搭建的适配性需求展开，可通过调整轨轴长度、齿形参数适配不同负载、不同行程的轨道搭建场景，组件整体结构紧凑，无冗余设计，所有特征均保留建模参数，可根据实际使用需求快速修改尺寸参数，适配不同规格的轨道系统搭建，满足各类非标自动化设备、输送设备的导向传动轨道搭建需求，模型各部分结构均经过干涉检查，不存在特征干涉问题，可直接用于后续的工程图导出、装配模拟以及3D打印样件验证。
