六寸FPV竞速穿越无人机整机结构

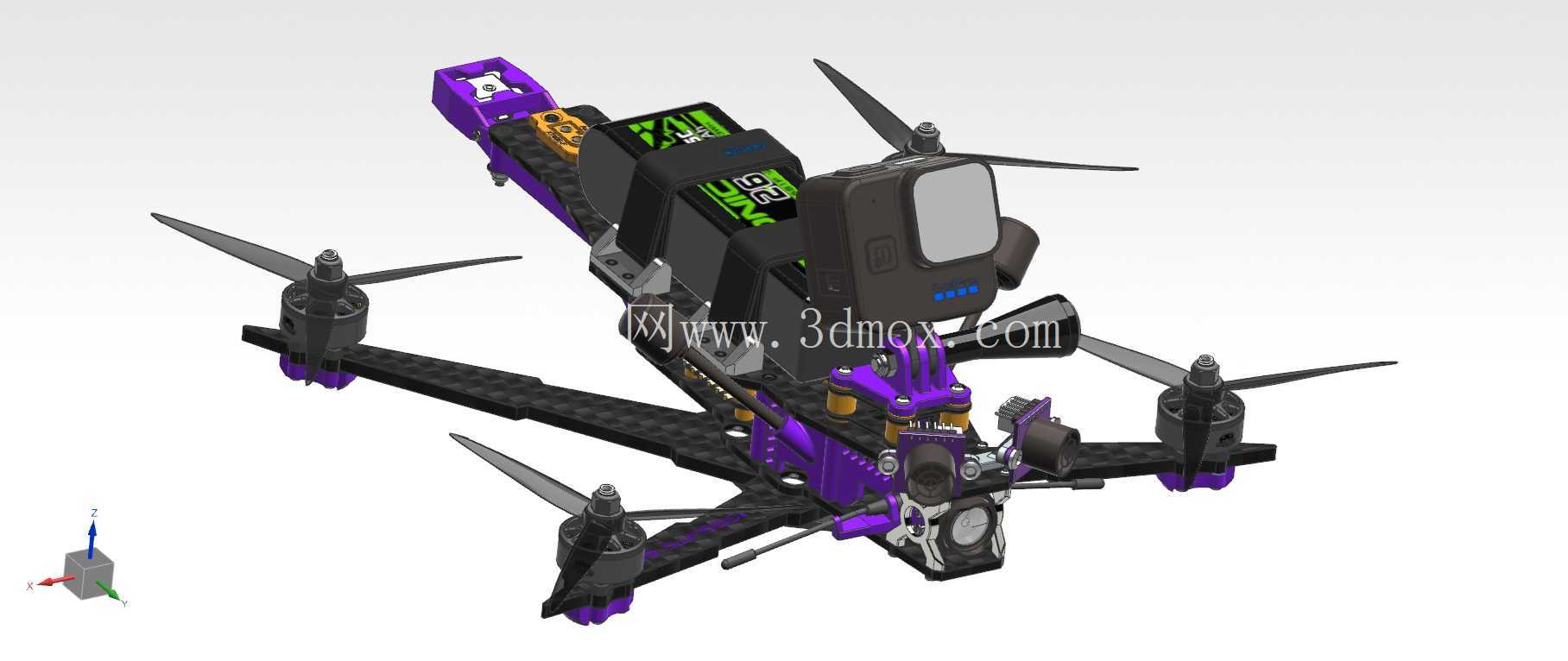

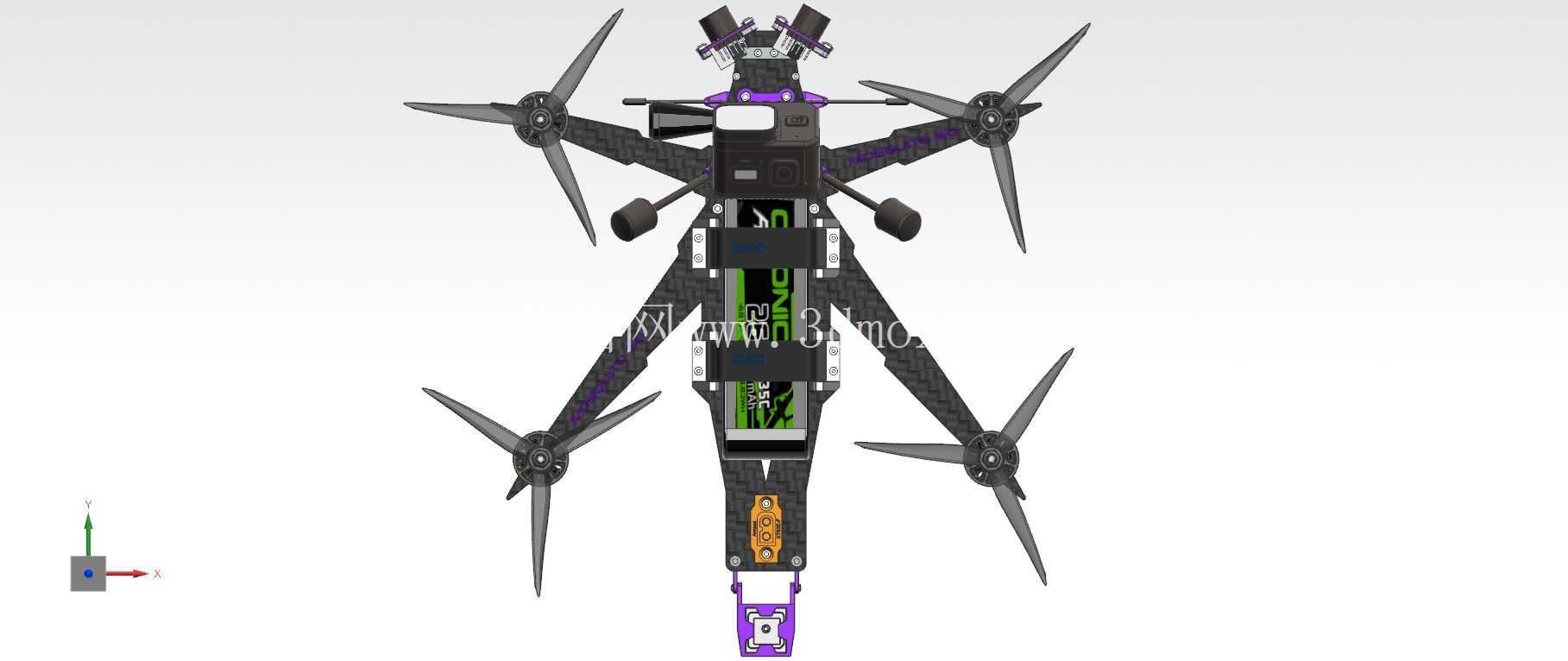

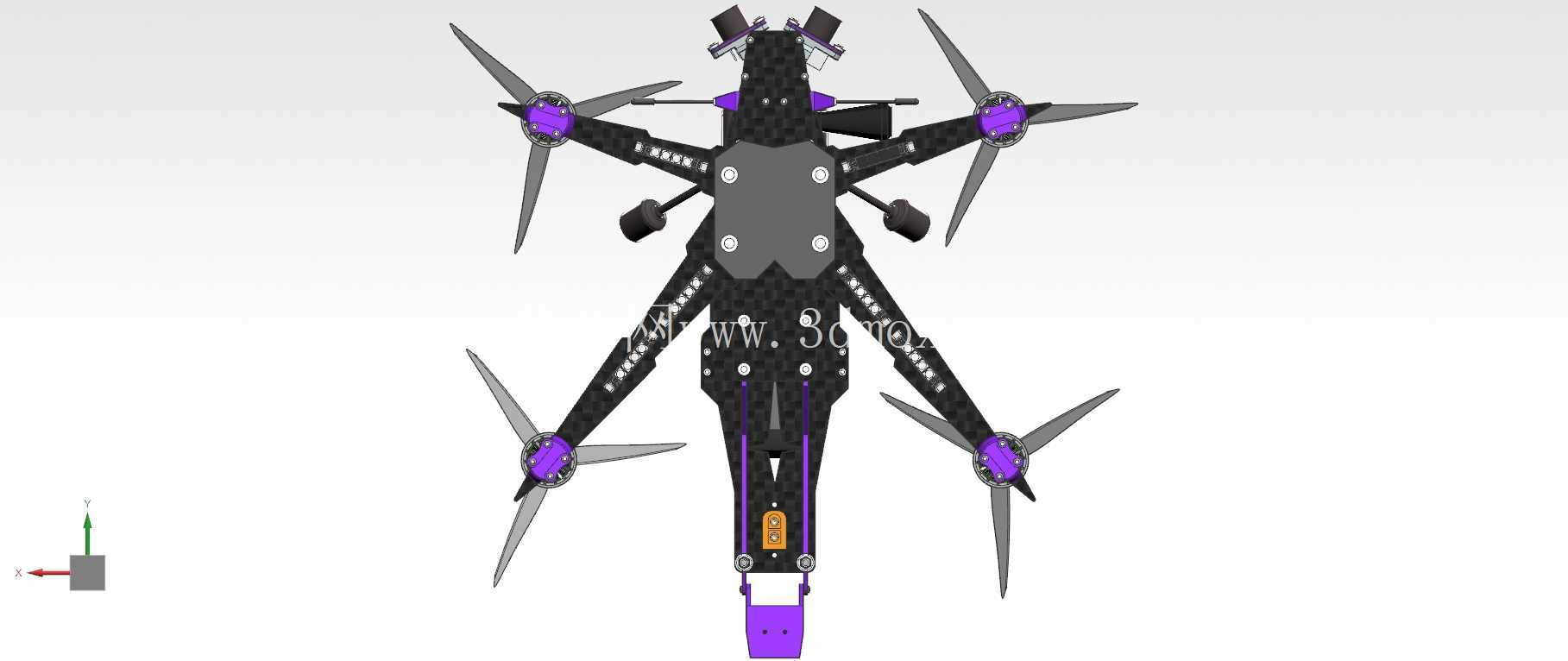

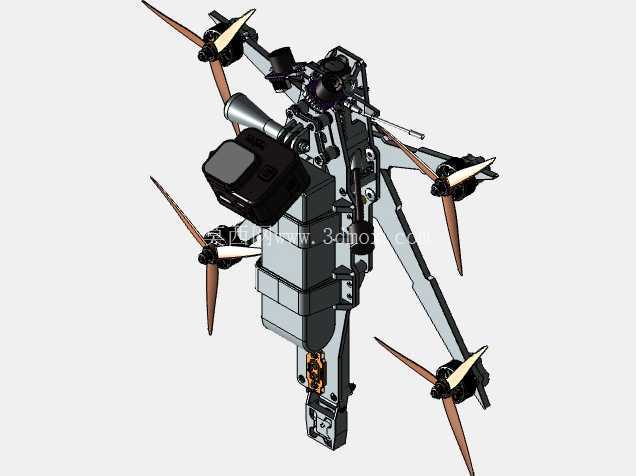

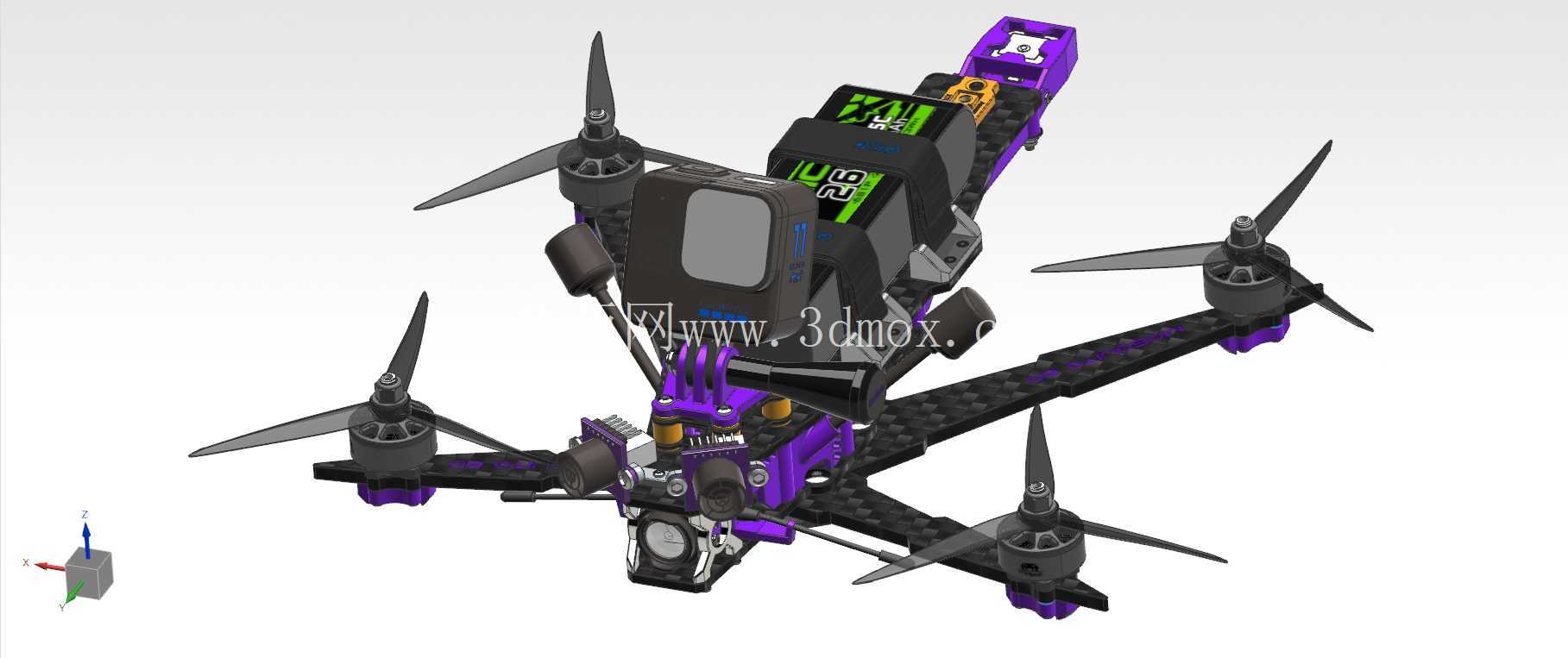

　　这套六寸级FPV穿越机整机结构，面向竞速飞行与户外航拍跟拍场景搭建，整机采用正X型四旋翼布局，机架主体以碳纤维板材作为核心承载结构，机臂向外平直延伸，末端预留电机安装孔位，四个无刷动力电机分别固定在机臂端头，搭配三叶螺旋桨提供升力与姿态调整力矩。

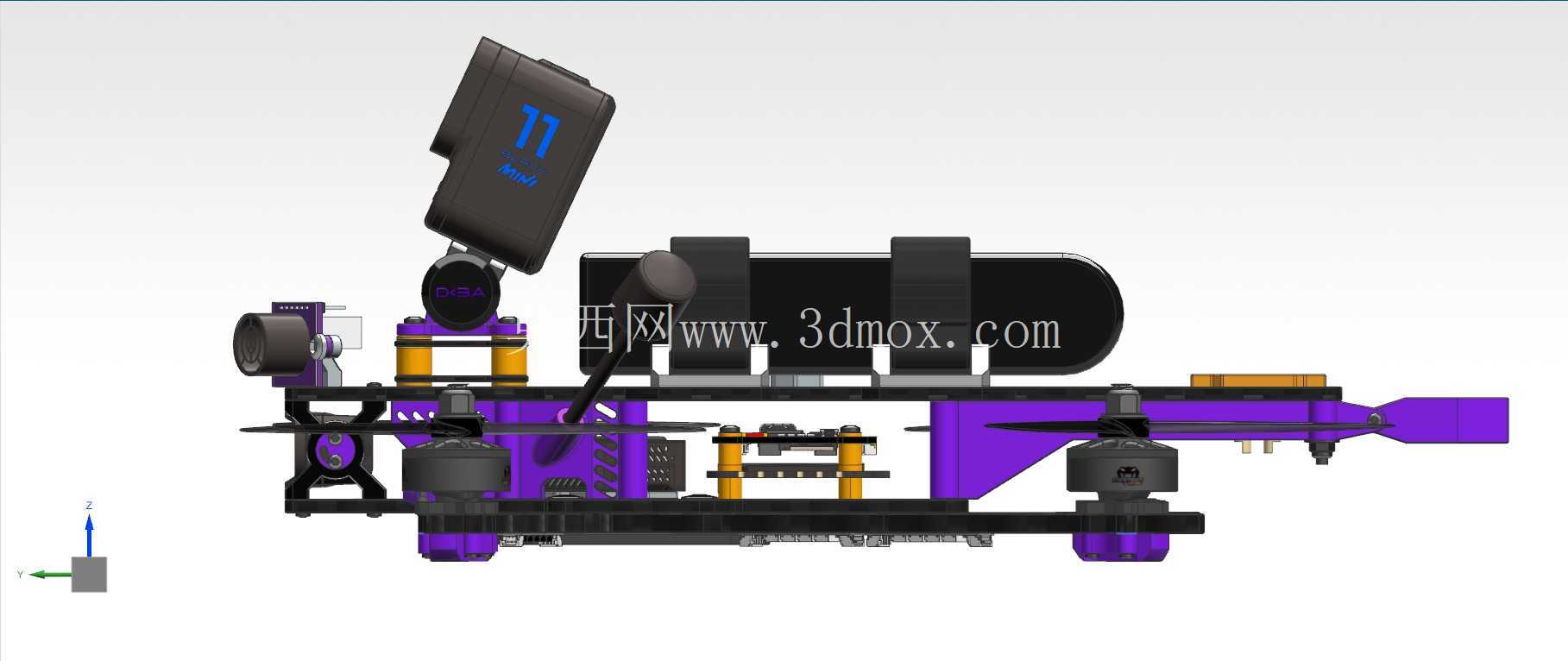

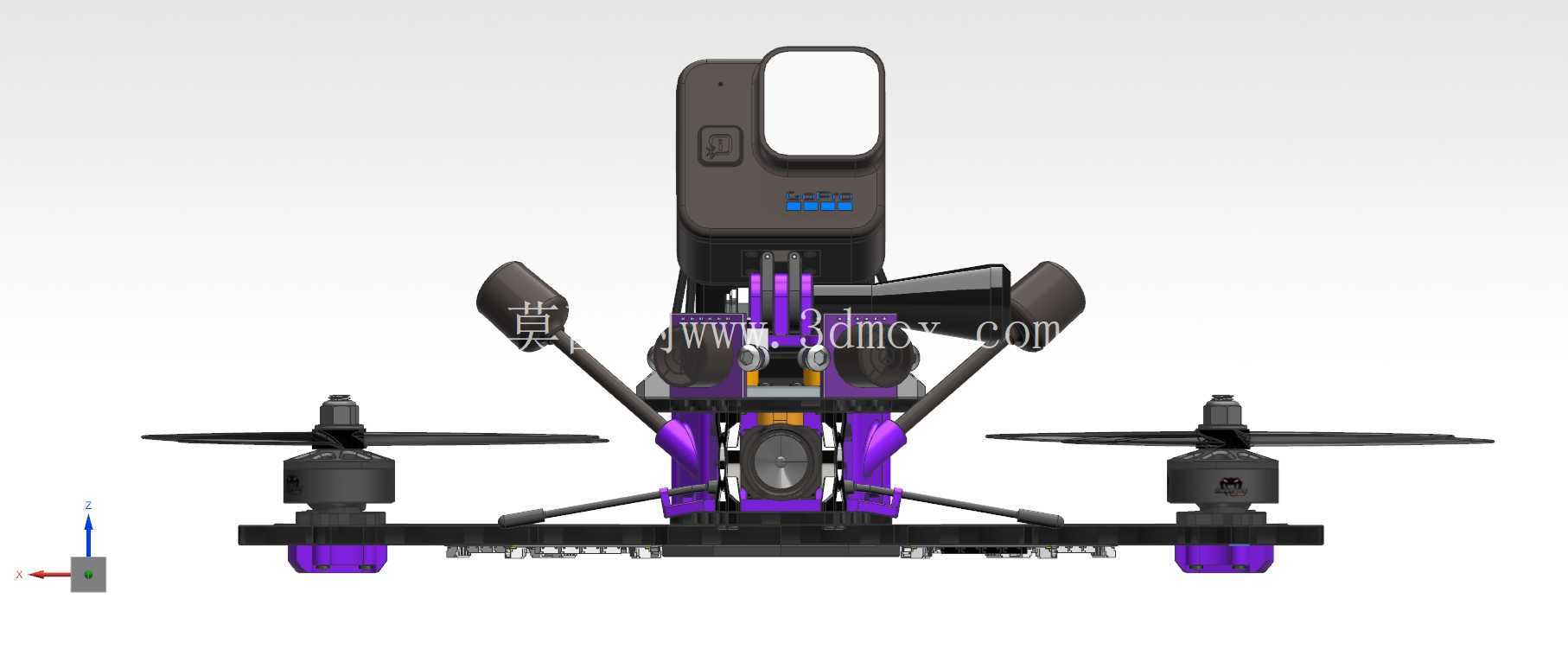

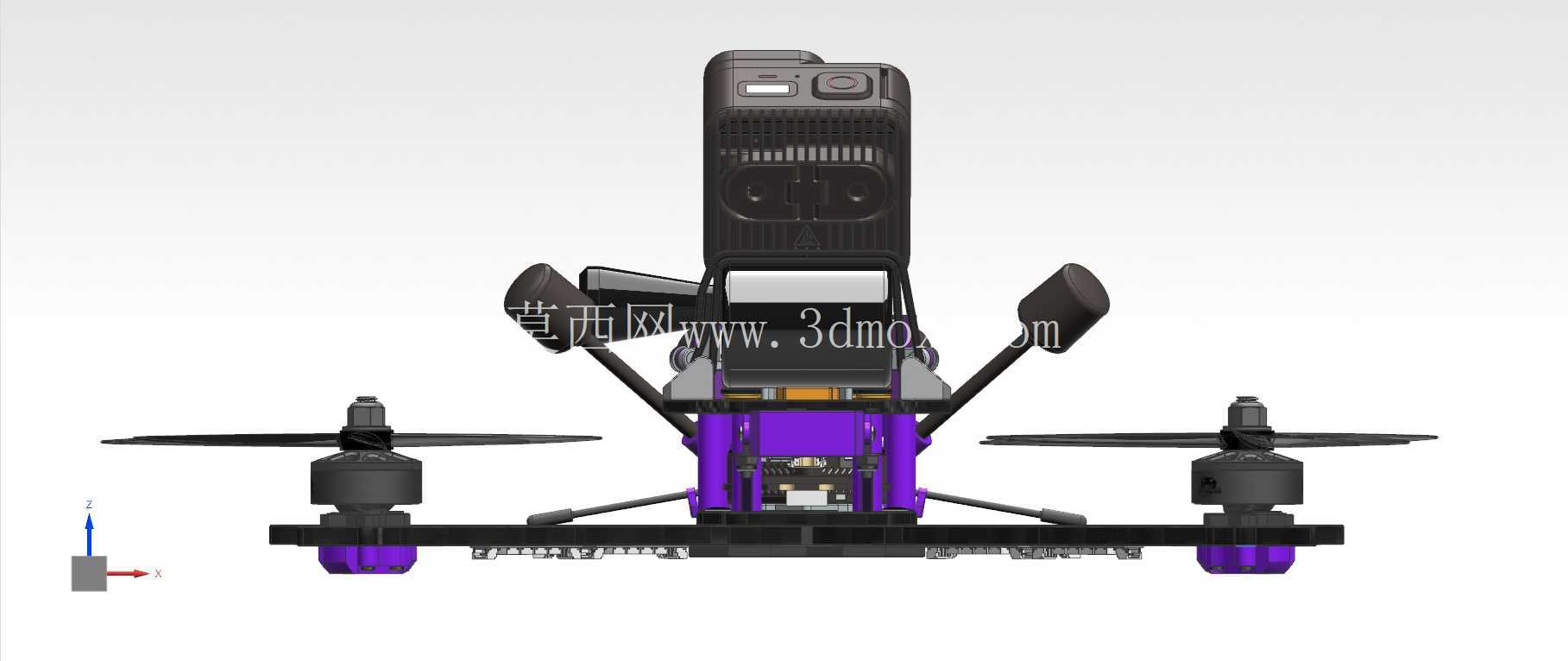

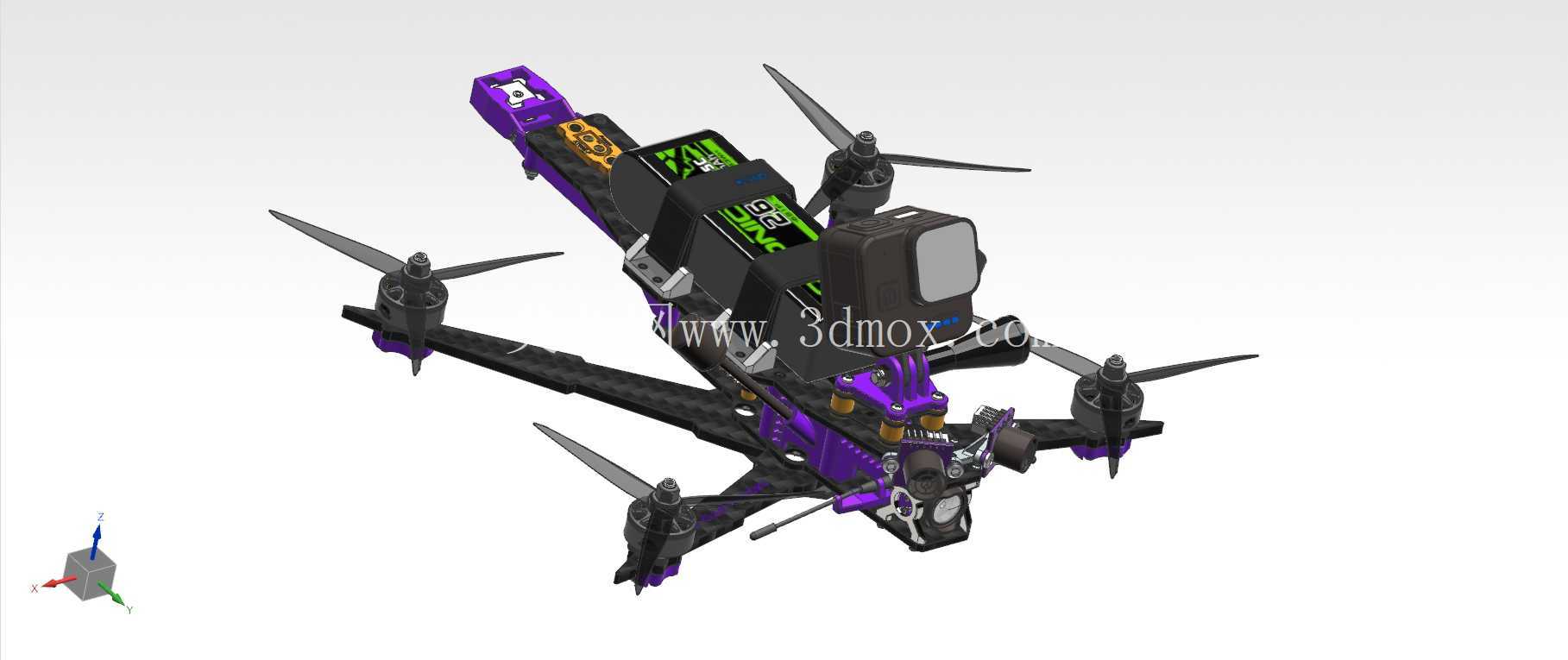

　　从实际使用场景来看，这类机型多用于林间穿越竞速、户外动态跟拍、低空特技飞行作业，机身顶部预留了运动相机的安装挂载位，图中可见相机通过减震固定座架设在机身前段上方，能够在高速机动过程中降低高频振动传递到成像设备，保证拍摄画面的稳定性。机身中段设置了飞控、电调、图传、接收机等航电部件的堆叠安装空间，多层碳板立柱支撑的堆叠结构既可以把各功能模块分层固定，也能在炸机碰撞时通过立柱形变吸收冲击，减少核心电路板直接受力损坏的概率。

　　结构设计上，机架的紫色金属部件多为铝合金CNC加工件，分布在机臂锁紧位、相机挂载座、机身减震连接处，这类金属件相比纯碳板拼接拥有更高的连接强度，机臂与机身主体采用快拆锁紧结构，外场飞行时如果机臂受撞击断裂，不需要拆解整机电装就能快速替换备用机臂，大幅缩短外场维护时间。机身尾部预留了电池绑扎的空间，飞行时锂电池通过扎带固定在机身底板上，重心可以沿机身前后方向小幅调整，适配不同容量电池的配重需求，让整机重心始终落在四个旋翼围成的升力中心附近，避免飞行时出现姿态偏移、操控手感发飘的问题。

　　安装边界方面，六寸桨叶对应的机臂长度经过匹配设计，相邻螺旋桨转动时不会出现桨叶打桨的干涉问题，电机安装孔位兼容主流无刷电机的标准孔距，飞控堆叠层的立柱间距适配通用飞控、电调的安装孔规格，图传天线、接收机天线可以从机身尾部或侧方伸出，避开螺旋桨的旋转扫掠区域，防止高速转动的桨叶打到天线造成信号中断。前端的FPV摄像头安装座带有可调倾角结构，飞手可以根据自己的飞行速度习惯调整摄像头俯仰角度，竞速飞行时通常把摄像头倾角调大，匹配高速前飞时的视线角度，平稳航拍时则调小倾角获得更接近水平的画面。

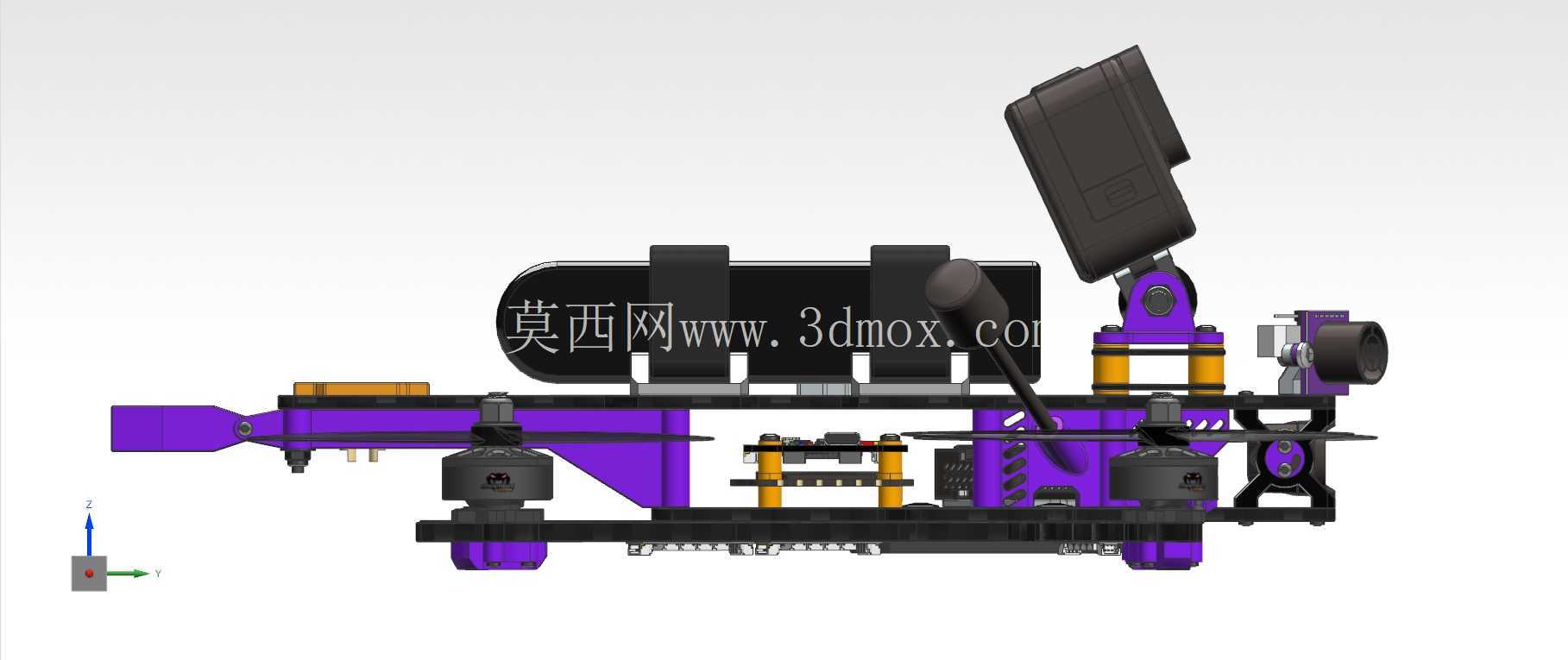

　　整机的布线空间藏在碳板夹层之间，电调到电机的动力线、飞控到电调的信号线都可以沿机臂内侧走线，外漏线材极少，既降低飞行中风阻带来的不必要动力损耗，也避免线材松散被桨叶卷入。起落支撑部分依靠电机底座下方的缓冲脚垫落地，降落时脚垫先接触地面，吸收硬着陆的冲击，保护机臂和电装部件。整套结构把轻量化、抗冲击性、外场维护便利性三个核心需求做了平衡，碳板负责减重和基础承载，铝合金件负责关键连接位的强度，减震结构隔离动力振动，挂载位兼容主流航拍设备，能够直接作为穿越机选型、机架改装、航电布局设计的参考结构，在建模过程中可以清晰看到各部件的装配层级、连接关系和运动避让空间，为后续定制化改款、零部件替换提供完整的结构依据。
