双工位板式家具数控排钻加工中心

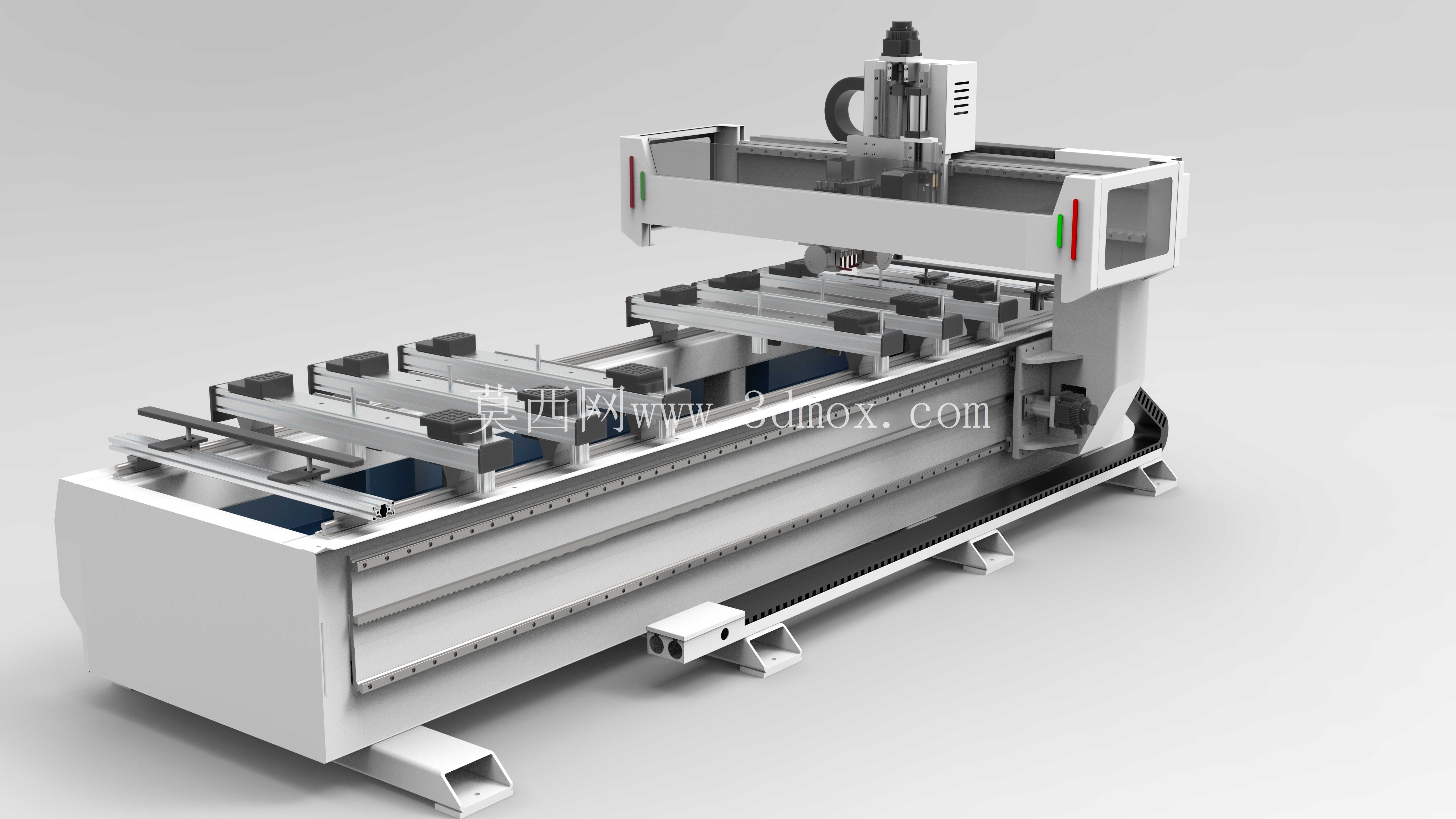

　　这套数控排钻加工设备的三维结构，围绕板式家具批量钻孔与开槽工序展开，落地场景集中在定制衣柜、橱柜、办公隔断、护墙板以及实木复合门的生产线中。不同于单工位单机逐件上下料的节奏，床身台面被划分为两个独立加工区位，主轴横梁在X向长行程导轨上跨区移动，一侧工位执行钻削、铣槽动作时，操作人员可在另一侧完成板材定位、夹紧与卸件，切削等待时间被压缩到较低水平，这也是整线节拍能够明显提升的核心原因。

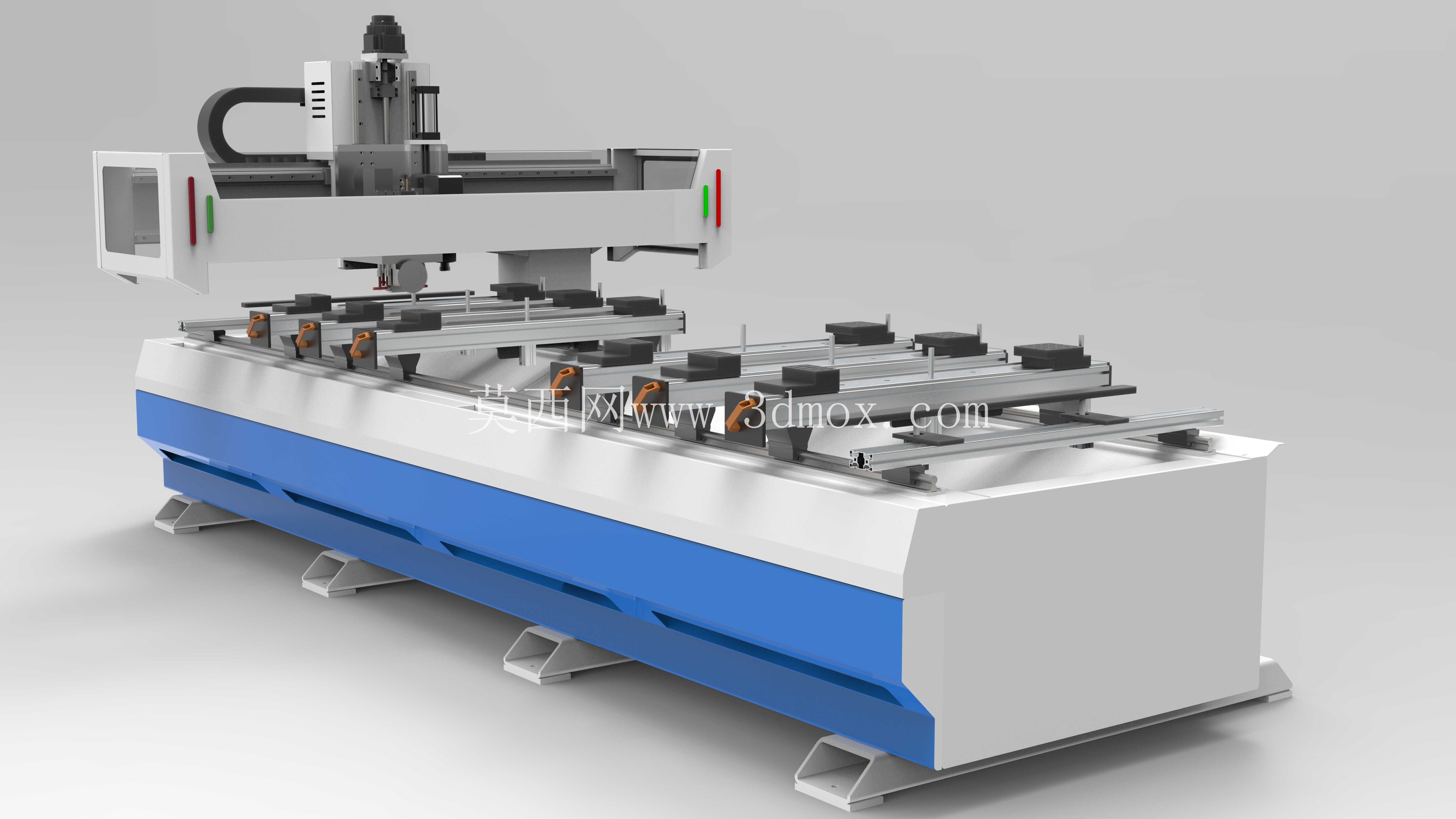

从床身承载结构看，下部基座采用整体焊接箱型框架，侧壁沿长度方向布置蓝色护罩段，内部预留排屑通道与线缆拖链空间；基座底面分布多组可调垫铁，安装时需按车间地坪标高逐点调平，保证长横梁在全行程内的直线度基准。

　　台面之上排布若干组气动浮动定位挡块与真空吸附夹具，夹具位置可沿T型槽横向滑移，适配不同幅面的刨花板、密度板与多层板：小板加工时集中启用中间吸附区，大板则展开两端挡块，避免板材悬颤影响孔位精度。

龙门横梁部分搭载立式加工主轴与多轴排钻组，钻组包含垂直下钻以及水平侧钻单元，可一次装夹完成板面通孔、盲孔、预埋五金件的铰链孔，以及板件侧边的木销孔、连接槽加工；主轴侧装的铣削刀柄承担开槽、轮廓铣切与异形修边，覆盖骨架铣削、排钻、切削、侧铣、侧钻、侧切等复合工序，无需在多台单机之间反复转序。横梁两端的拖链内置动力电缆、气动管路与冷却管线，随龙门往复运动时弯曲半径受控，管线疲劳寿命在长班次运行下更稳定。

　　

防护设计上，横梁左右端面设置三色状态指示灯与安全警示标识，操作侧预留开放式上下料空间，便于人工或配套自动上下料台对接；床身端部的检修门覆盖传动丝杠、导轨滑块与润滑分配阀，日常点检时可直接打开补充锂基脂、清理导轨积尘。三维建模过程中，装配关系按实际传动链分层：先固定基座与垫铁基准，再装配X向齿条导轨、龙门立柱与横梁，随后叠加主轴滑座、钻包、拖链与外防护罩，运动部件保留合理行程间隙，干涉检查重点关注钻头最低位与夹具顶面、侧钻伸出位与板件侧边的安全距离。

选型与布局阶段，设备长度方向需在床身本体之外预留板材上下料空间，后端留出电气柜与除尘管道接驳位置，

　　侧面保证维护人员通行宽度；台面高度按人体作业习惯设定，减少长时间抬板的劳动强度。整体结构兼顾多品种小批量定制与大批量标准板件加工，夹具切换、程序调用与工位轮换衔接顺畅，能够为板式家具车间提供孔位一致、槽口规整的复合加工能力。
