管道拾取转移用气动夹持器结构设计

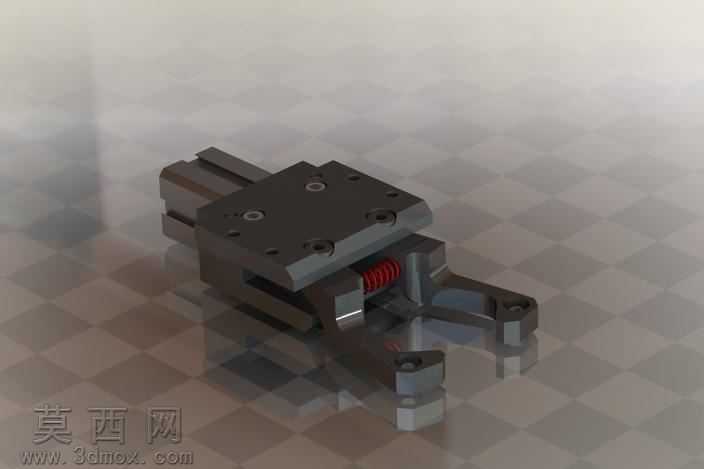

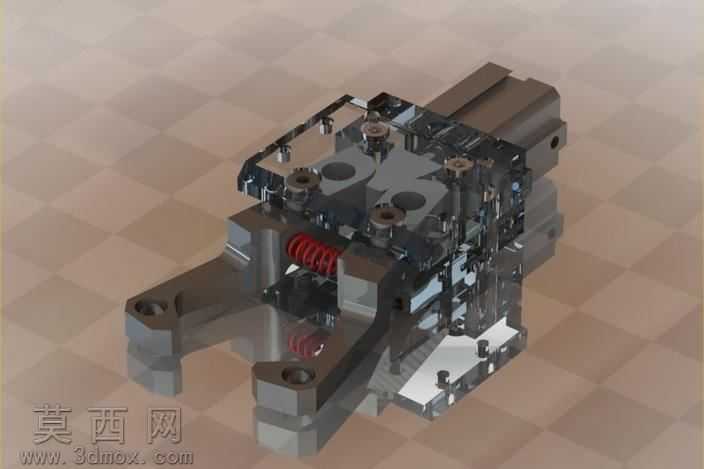

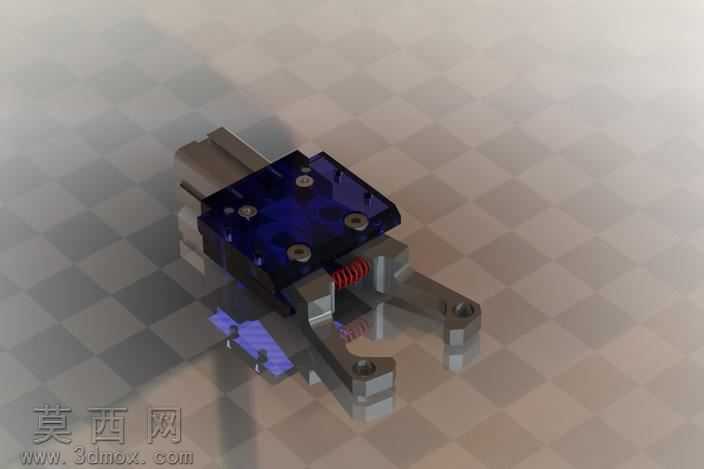

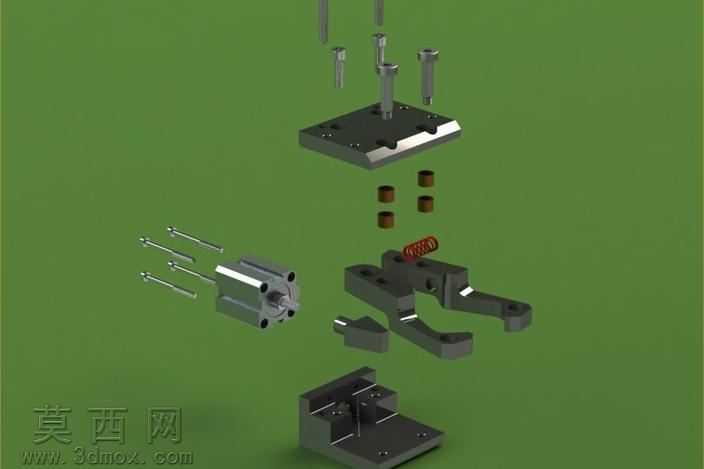

本作品为面向管道类工件拾取转移作业设计的气动夹持器三维模型，整体采用SolidWorks完成全参数化建模，所有零件配合关系完整，可直接用于装配干涉校验与运动仿真验证。建模过程中对夹持器的核心执行结构做了精细化还原：主体基座采用高强度合金结构钢材质设定，表面做发黑防锈处理的材质渲染，金属哑光质感贴合工业设备实际外观；两侧夹爪为对称式布局，夹持接触面做了适配圆管外壁的圆弧槽设计，可有效增大与管道工件的接触面积，避免夹持过程中出现工件打滑、表面压伤的问题；夹爪与基座之间采用精密导向销做滑动限位，保证开合动作的同轴度，减少往复运动的卡滞风险。模型内部还原了复位弹簧结构，弹簧采用65Mn弹簧钢材质渲染，表面做氧化发黑处理，螺距、线径参数完全符合工业弹簧设计规范，可在气动驱动力卸除后驱动夹爪快速复位，为下一次夹持动作做好准备。气动驱动模块的安装接口做了标准化设计，可适配常规规格的笔形气缸安装，气缸安装位的定位孔、螺纹孔全部按照机械设计手册标准参数建模，无需二次修改即可直接导出工程图用于生产加工。渲染阶段采用工作室级光照环境，对金属零件的反光、倒角边缘的高光做了精细化调整，透明视角的剖视渲染可清晰展示内部弹簧、导向销、传动块的装配层级关系，直观呈现夹持力的传递路径：气缸推杆推动中部传动块下行时，通过斜面结构驱动两侧夹爪同步向内收拢完成夹持，推杆上行时弹簧弹力推动夹爪向外张开释放工件，整体传动路径简洁高效，无冗余传动环节，可有效降低夹持动作的响应延迟。设计过程中充分考虑了设备的维护便捷性，所有紧固件均采用标准内六角螺丝，外露零件无复杂异形曲面，日常拆解维护无需专用定制工具；同时预留了光电传感器安装位，可配套检测元件实现夹持到位、工件有无的信号反馈，方便接入自动化生产线的控制系统，完成上下料工位的工件自动转运作业。模型附带STEP/IGES通用格式文件，可兼容多数三维CAD软件打开编辑，能够为同类气动夹持工装的设计提供完整的结构参考。
