工业级螺杆挤压输送集成装置结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:789908
  • 工业级螺杆挤压输送集成装置结构设计

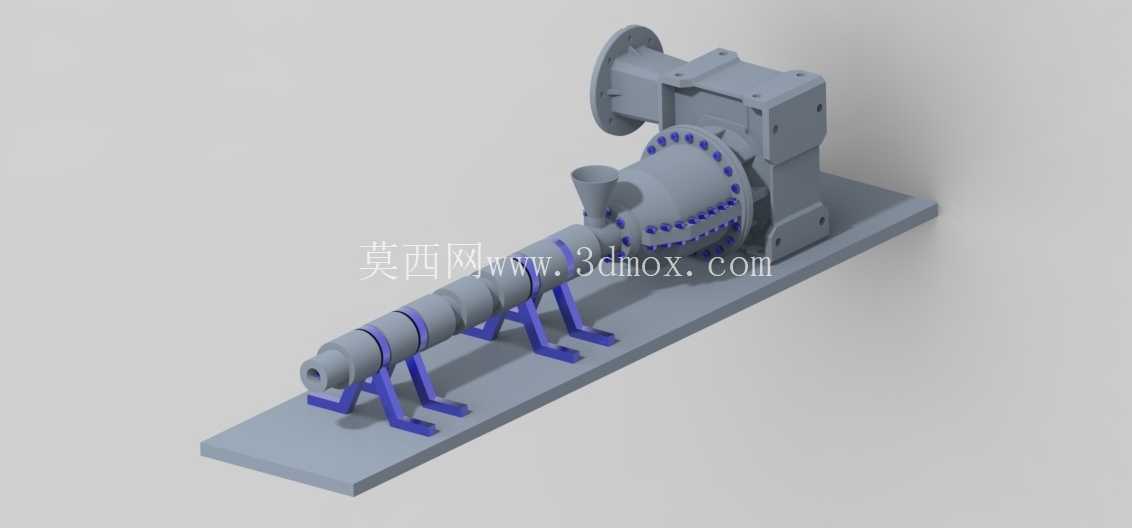

  这套螺杆挤压输送集成装置的三维结构,核心面向高粘度物料的连续输送与预挤压工况,常见于橡塑加工、食品膨化、特种浆料处理生产线的前段工序,承担物料定量推进、初步压实、均匀喂入下游核心加工单元的作用。从结构布局来看,装置采用卧式同轴排布逻辑,长条形螺杆组件沿底座纵向铺设,尾部对接驱动端的齿轮传动箱体,前端设置出料口法兰,整体重心落在一体化铸造的安装底座上,配套的多组蓝色支撑脚沿螺杆筒体等距分布,每处支撑脚都设计了横向加强筋结构,抵消螺杆高速运转时产生的径向跳动与轴向反推力,避免长筒体出现挠度变形。驱动端的箱体采用分体式法兰拼接结构,输入侧预留了标准动力对接法兰盘,可匹配不同功率的减速电机输出轴,箱体内部预留了齿轮啮合的安装腔室,

  侧壁的螺栓孔位按照等圆周角排布,保证装配时的同轴度公差控制在0.02mm以内,避免齿轮偏磨导致的传动噪音与寿命折损。螺杆筒体部分采用分段式设计,每段筒体之间通过带定位止口的法兰连接,法兰面上的螺栓孔沿圆周均匀排布,密封槽预留了标准O型圈安装位,可满足带压输送工况下的密封要求,筒体上方设置的偏心进料口采用扩口结构,方便上游料仓的物料靠重力落入螺杆螺槽内,进料口边缘做了圆弧过渡处理,减少物料架桥、卡滞的概率。螺杆本体采用等距变深螺槽设计,从进料端到出料端螺槽深度逐渐收窄,实现物料在输送过程中的逐步压实,螺杆轴的支撑采用两端固定+中间辅助支撑的形式,对应筒体下方的支撑脚位置,轴径做了加粗处理,匹配滑动轴承衬套的安装尺寸,避免长轴在高温、

  高负载工况下出现弯曲变形。安装底座采用平板式焊接结构,上平面铣削加工出定位基准面,所有支撑脚、驱动箱体的安装孔位都在同一基准下加工,保证各部件装配后的同轴度与平面度要求,底座边缘预留了地脚螺栓安装槽,可直接固定在生产线的混凝土基础或者钢平台上,安装槽采用长圆孔设计,允许现场安装时做±15mm的位置微调,抵消基础施工的尺寸误差。从设计思路上,这套结构优先考虑了工况适配性与拆装维护便利性,所有法兰连接的位置都设计了吊装孔位,方便检修时单独拆卸某一段筒体或者螺杆组件,不需要整体吊装整台设备;驱动箱体与筒体的连接位置设置了推力轴承安装位,可承受螺杆挤压物料时产生的最大12吨轴向反推力,避免轴向力直接传递到动力端的轴承上,

  延长动力单元的使用寿命。在实际生产线应用中,这套装置可根据输送物料的特性更换不同螺距、不同压缩比的螺杆组件,筒体也可根据需要增加加热或者冷却夹套结构,适配需要温度控制的物料处理场景,进料口位置还可扩展加装强制喂料机构,应对流动性极差的粉状、絮状物料。整体结构的外形尺寸按照标准生产线的预留空间设计,总长度适配常见的3米层高车间的设备排布要求,宽度方向不超出标准设备通道的预留尺寸,驱动端的高度匹配常规减速电机的输出轴中心高,不需要额外加高或者降低基础即可完成对接,出料口法兰的尺寸符合行业通用的管道连接标准,可直接对接下游的挤出模头、造粒机或者反应釜进料口,减少现场管道改造的工作量。结构设计时还充分考虑了动平衡要求,螺杆组件在建模时就做了质量对称布局,避免高速运转时产生过大的振动,支撑脚的位置经过受力仿真优化,每处支撑的负载偏差控制在5%以内,不会出现局部支撑过载导致的焊缝开裂或者螺栓断裂问题。
