齿轮齿条式切割推拉传动机构

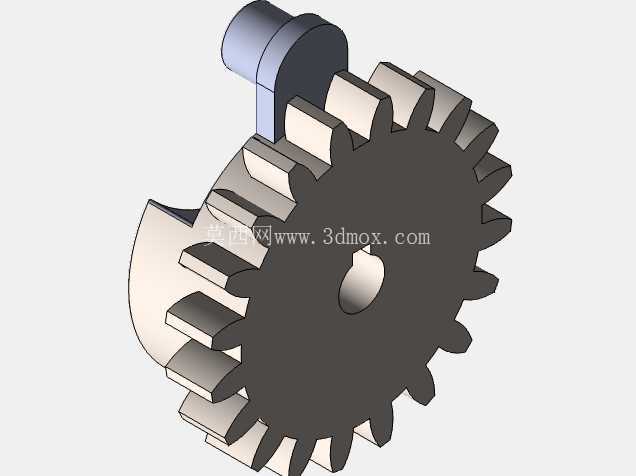

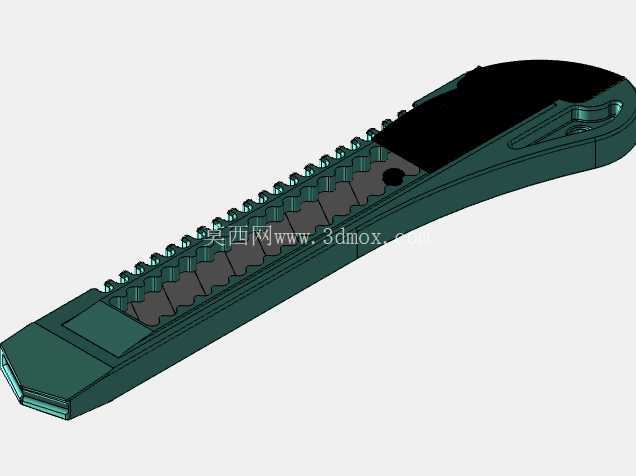

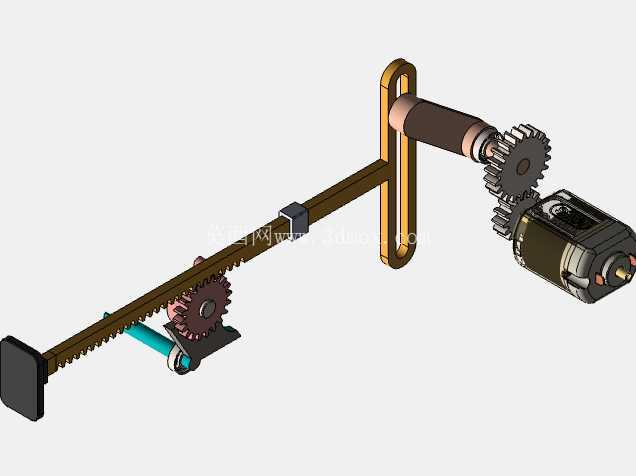

　　这套传动结构核心依托齿轮齿条啮合特性，将电机输出的连续旋转运动，直接转换为切割执行端的直线往复推拉动作，整套传动链没有冗余的中间转换环节，能量传递路径短，传动效率相比传统的曲柄滑块、凸轮顶推结构有明显优势，尤其适配需要稳定直线往复输出的切割类作业场景。在实际产线应用中，这类结构常被集成在小型自动化裁切工位、管材定长切断设备、软质包装材料分切单元上，相比气缸驱动的推拉方案，它不需要配套气源管路、电磁阀组等附属组件，仅通过电机转速调节就能精准控制往复行程与动作频率，在没有集中供气的小型加工车间、桌面级加工设备上适配性极强。从结构设计逻辑来看，动力输入端采用双联齿轮组做一级减速，电机输出轴的小齿轮与中间过渡大齿轮啮合，

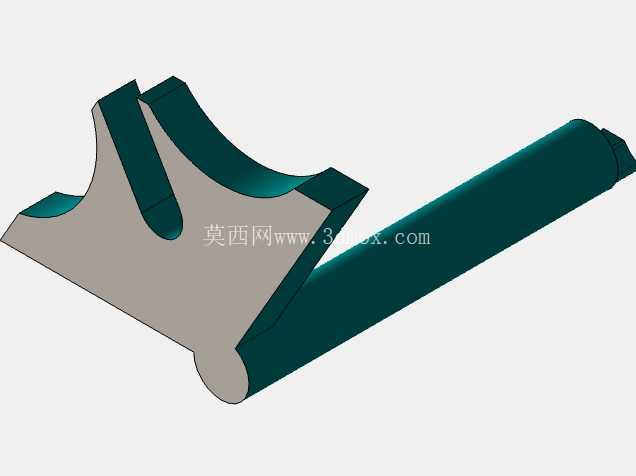

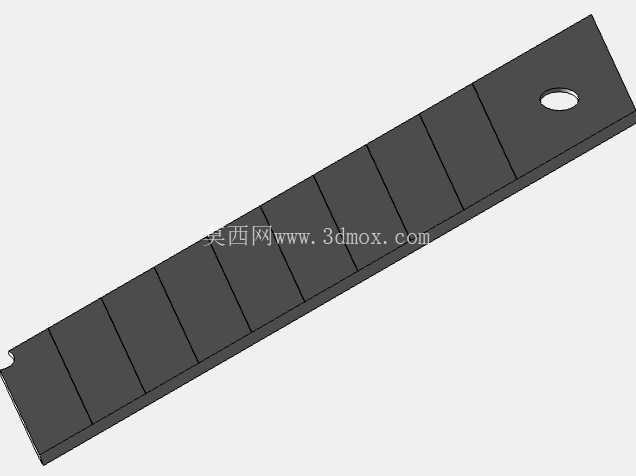

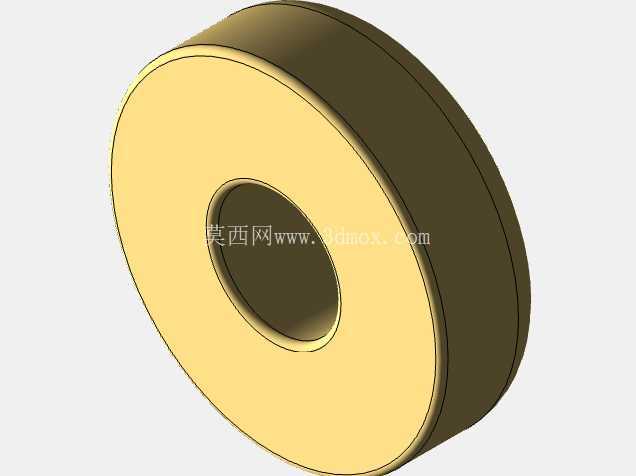

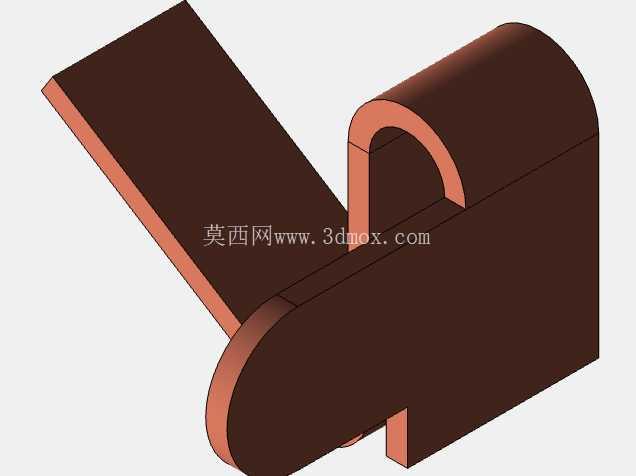

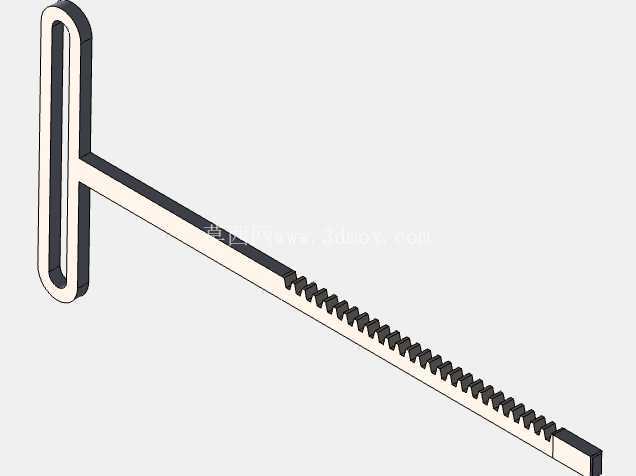

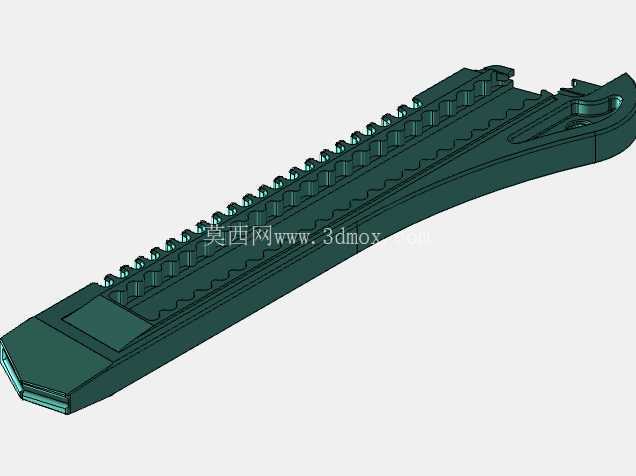

　　过渡轴上的小齿轮再与长齿条啮合，这样的减速配比既可以放大电机输出扭矩，满足切割动作需要的进给力，又能通过齿轮齿数匹配把电机的高转速降到切割端合适的往复速度，避免齿条运动速度过快导致切割冲击力过大、切口崩边的问题。齿条的导向依托两根平行布置的光轴导轨，齿条背部加工有与导轨适配的滑动衬套安装位，衬套采用自润滑铜基材质，长期往复运行不需要频繁加注润滑脂，维护成本极低；齿条的末端直接连接切割刀具的安装座，安装座上预留了标准刀具装夹槽，可以适配薄型裁切刀片、热熔切割头、超声波切割头等多种执行端头，不需要额外做连接结构改造。整套机构的安装边界设计紧凑，动力端的电机与减速齿轮组集成在同一安装支架上，支架底部预留了四个标准螺栓安装孔，

　　可以直接固定在设备的安装平板上，齿条的运动行程根据实际切割需求做了限位设计，导轨两端安装有聚氨酯缓冲挡块，当齿条运行到行程端点时，挡块可以吸收剩余动能，避免齿轮与齿条脱啮、或者硬碰撞导致的轮齿崩损。在实际运行过程中，齿轮与齿条的啮合侧隙通过支架上的腰型安装孔做微调，安装时只需要调整电机安装板的固定位置，就能把啮合侧隙控制在合理范围，既不会因为侧隙过大导致往复动作换向时出现冲击空程，也不会因为侧隙过小导致轮齿啮合卡滞、磨损加剧。这套结构的运动特性非常平顺，因为齿轮齿条的啮合是连续滚动接触，相比曲柄滑块结构在行程端点的速度突变，它的运动速度曲线更平缓，切割过程中刀具的进给速度稳定，不会出现切入时速度骤降、切出时速度突升的问题，

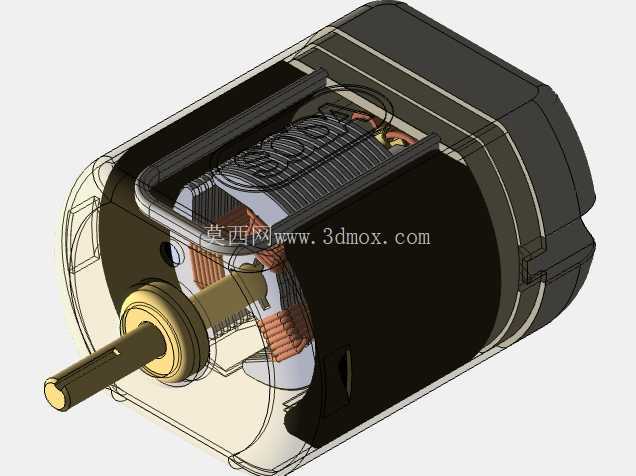

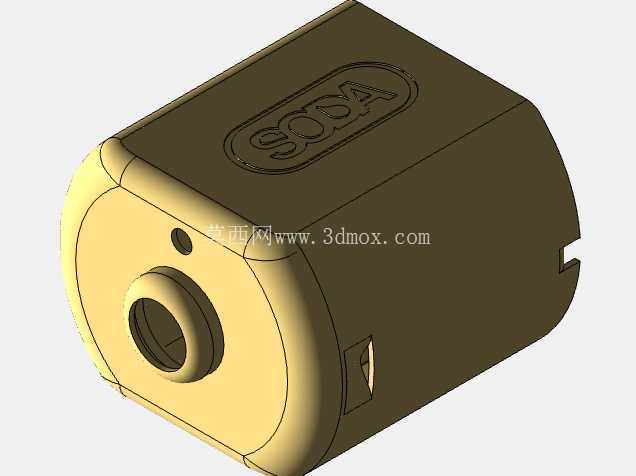

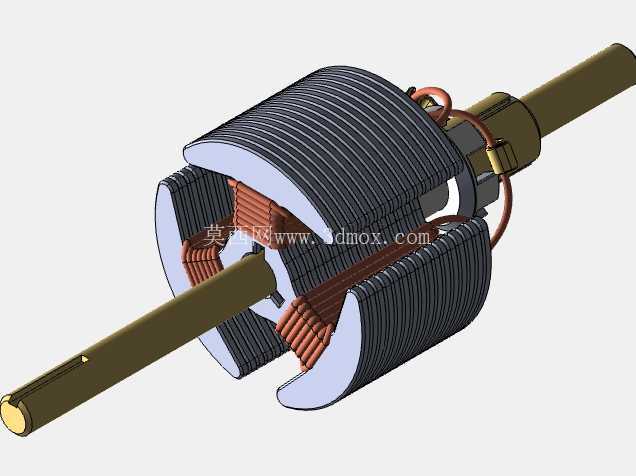

　　切割出来的断面平整度更高，尤其是针对薄壁塑料管材、薄金属片、包装膜这类对切口质量要求高的加工对象，这套传动结构的加工良率比传统传动方案高出不少。另外，整套结构的零部件加工难度低，齿轮、齿条都是标准可定制的传动件，导轨、衬套、安装支架都是常规机加工就能完成的零件，不需要特殊的加工工艺，制造成本可控，非常适合小型设备厂商做集成配套，也适合设备改造场景下的快速替换安装。在结构强度校核层面，齿条的模数根据最大切割推力做了匹配，轮齿的接触强度、弯曲强度都能满足常规裁切作业的负载要求，长时间连续运行也不会出现轮齿磨损过快、齿条变形的问题；电机的选型可以根据实际需要的切割力灵活搭配，从直流减速电机到伺服电机都能适配，只需要调整输入端的安装孔位即可，不需要改动核心的传动结构。
