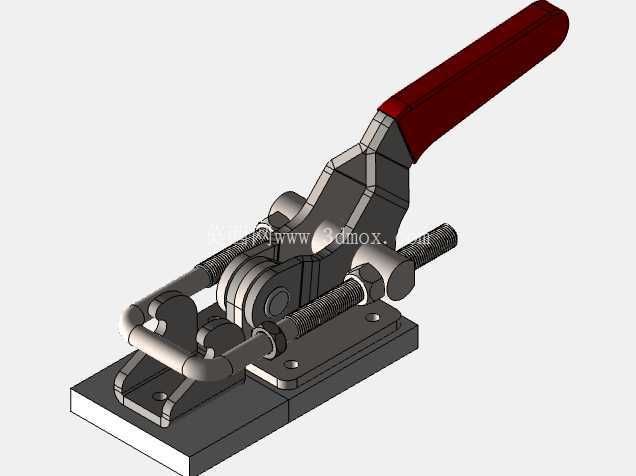

带红柄手动锁紧金属板夹持工装结构

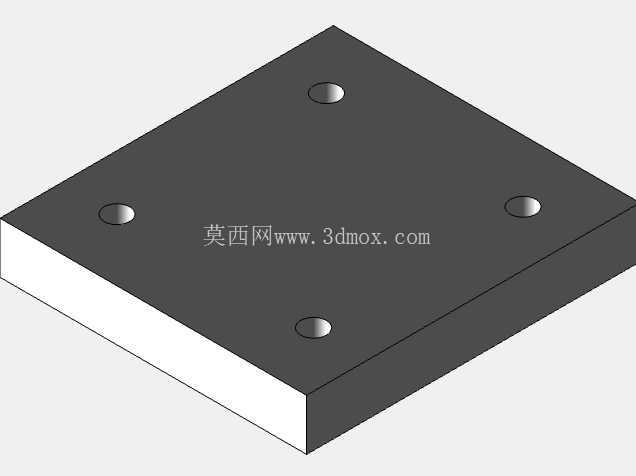

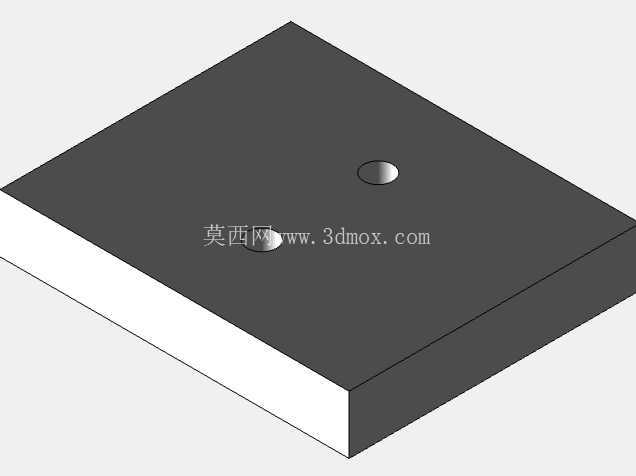

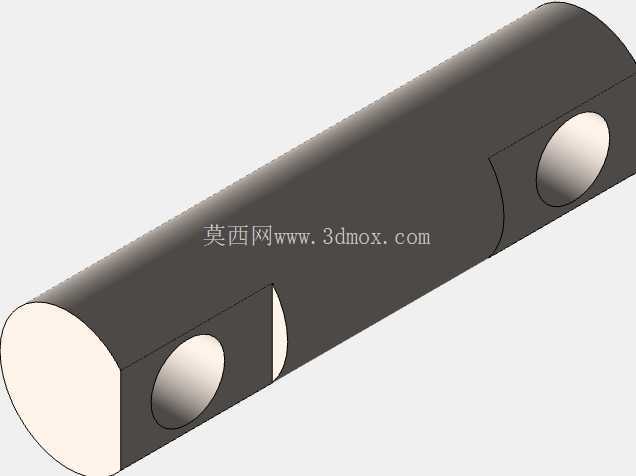

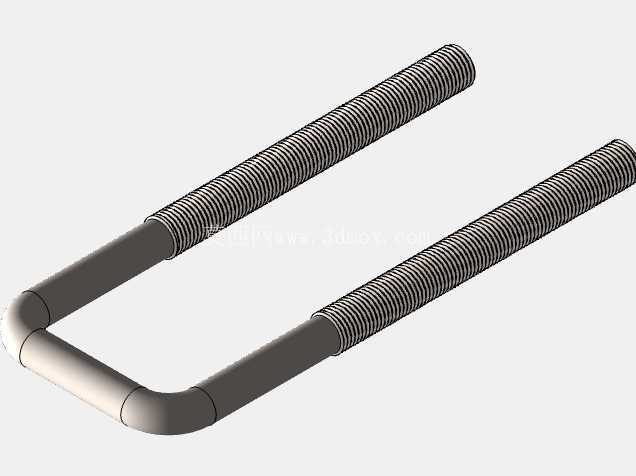

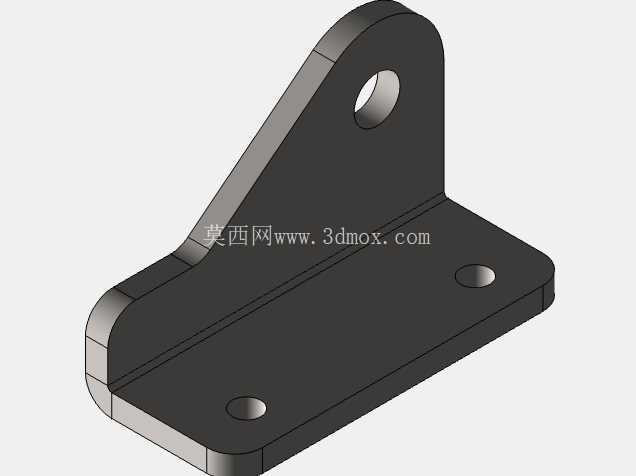

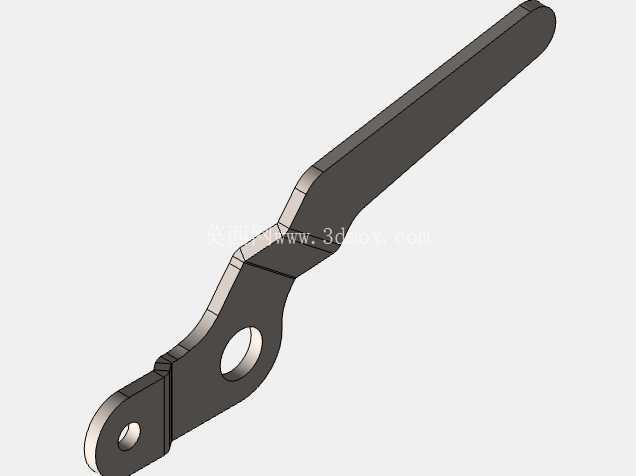

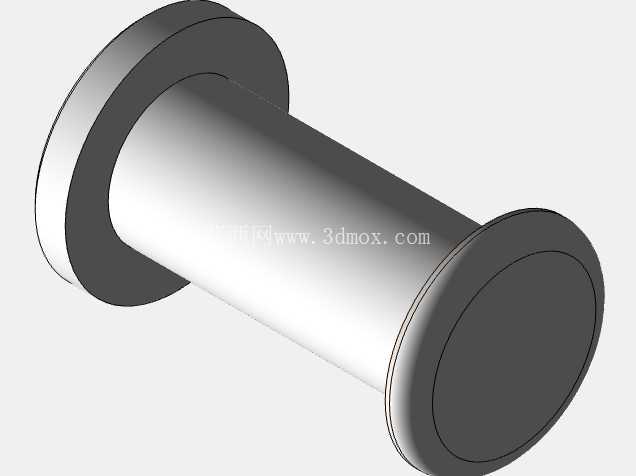

　　在钣金加工、五金维修、小型工件装配的现场场景里，这类手动夹持结构的使用频率远高于大型台钳，尤其适合工位空间受限、需要频繁移动夹持工位的作业环节。不同于固定式台钳需要预埋螺栓锁死在重型工作台面，该夹持结构的底座采用带安装孔的平板式设计，既可以通过螺栓临时固定在焊接平台、木板工作台甚至角钢支架上，也能搭配快速压板实现工位间的快速转移，适配现场零散的金属加工需求。从功能逻辑上看，该结构采用肘节式锁紧原理，通过红色绝缘手柄的扳动带动内部连杆机构越过死点，实现前端夹持端的快速锁止与释放，相比螺纹旋紧式的传统夹钳，单次夹持动作的耗时能缩短七成以上，适合批量小件的重复装夹作业。前端的夹持端采用U型勾爪搭配可调螺杆的结构，螺杆端部带防滑压头，可根据被夹持金属板的厚度、外形调整压合行程，既可以夹持平整的钢板、铝板完成打磨、划线、钻孔作业，也能配合简易模具完成薄金属板的弯曲、卷边、成型工序，在小型五金作坊、钣金维修摊点、模型制作工作室里，这类夹钳常被当作便携式台钳使用，弥补了固定式工装无法移动的短板。设计层面上，整个结构的受力路径经过明确规划：扳动手柄时的输入力通过连杆组放大后传递到夹持螺杆，所有铰接位置都采用销轴配合衬套的结构，减少反复扳动带来的磨损，底座的安装孔位采用长圆孔设计，允许安装时存在一定的位置偏差，降低了安装面的加工精度要求。手柄部分采用包覆式绝缘防滑结构，既避免冬季操作时金属手柄冰手的问题，也能在焊接、带电辅助作业时提供基础的绝缘防护，同时手柄的长度经过力臂优化，普通操作人员单手即可完成锁紧操作，不需要借助加力杆就能提供足够的夹持力，防止打磨、敲击工件时夹钳松脱。从安装边界来看，该夹钳的整体底座轮廓尺寸适配常规小型工作台的安装空间，底座厚度控制在合理范围，不会过多占用工作台的垂直空间，夹持端的最大开口行程覆盖了常见薄金属板、小型五金件的夹持需求，当需要夹持异形工件时，还可以更换前端的压头配件，拓展夹持场景。在实际使用中，这类夹钳常被搭配在焊接工装、小型折弯辅具、钻孔定位工装里作为快速压紧单元使用，相比气动、液压压紧元件，它不需要外接动力源，完全依靠机械结构实现锁止，不存在漏气、泄压导致的夹持失效风险，在无气源、无电源的户外维修场景下也能正常使用。结构的运动部件都预留了润滑间隙，日常维护只需要定期在铰接点滴注少量润滑油即可，没有复杂的密封件、易损件，使用寿命远高于普通塑料柄快速夹钳。夹持螺杆采用梯形螺纹设计，具备良好的自锁性能，调整好夹持位置后不会因为作业中的振动出现行程偏移，锁紧状态下的夹持力可以满足普通手工打磨、轻量敲击、钻孔作业的受力要求，不会出现工件移位导致的加工偏差。
