高强度钢制C型卡扣成型固定夹具

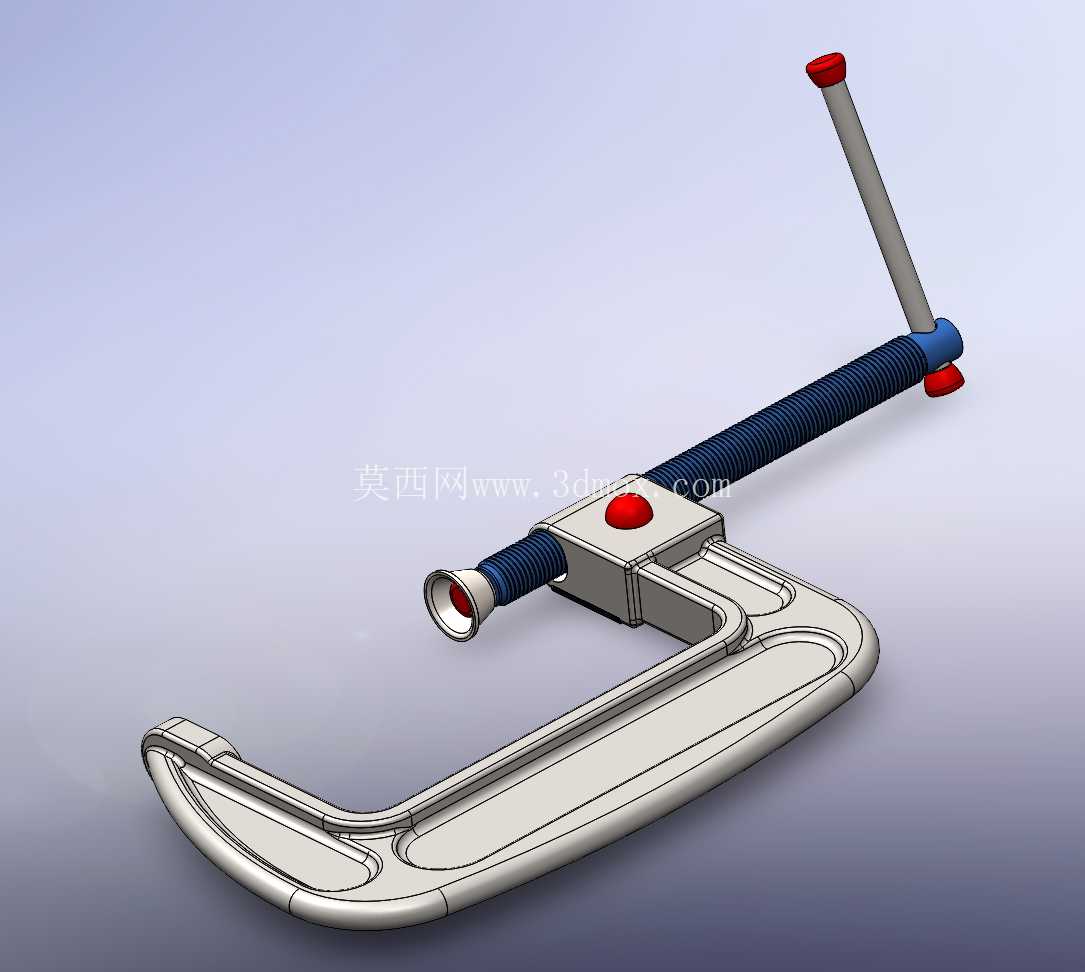

　　这款C型夹具采用高强度钢材作为主体加工材质，核心应用场景覆盖卡扣成型加工工序，在各类金属件卡扣压合、小尺寸工件装夹定位、零部件临时固定等作业环节中承担载荷均匀传递的作用，避免装夹过程中工件出现局部应力集中导致的变形问题。从结构设计逻辑来看，整体采用C型开口框架作为承载主体，框架内侧做了圆弧过渡处理，既能够提升框架整体的抗弯折强度，也能避免棱角对装夹工件表面造成划伤；配套的梯形螺纹传动丝杆搭配长力臂操作杆，操作人员施加较小的握力即可通过螺纹传动放大夹紧力，丝杆端部设置了可转动的压头，夹紧过程中压头与工件表面保持相对静止，不会带动工件产生偏移。设计阶段针对安装边界做了明确的尺寸约束，

　　C型开口的深度与最大张开行程匹配常规卡扣成型作业的工件尺寸范围，操作杆的转动半径避开了框架主体与装夹工位的干涉区域，丝杆尾部的限位结构可防止操作过程中丝杆从框架螺母座中脱出。在实际生产场景中，这类夹具既可以单独作为手持装夹工具使用，也可以通过框架底部的安装孔固定在工装台面上作为定位夹具使用，夹紧力可通过丝杆的旋入深度灵活调节，适配不同材质、不同壁厚工件的装夹需求。框架表面做了防锈处理，丝杆螺纹副经过调质处理提升耐磨性能，长期反复使用也不会出现螺纹滑牙、框架变形等问题。压头端面采用平面设计，接触工件时可均匀分散压力，针对表面易划伤的工件，也可在压头端面加装橡胶垫等缓冲配件，无需改动主体结构即可拓展使用场景。操作杆端部设置了防滑握柄，操作人员施力时不易打滑，提升作业过程的操作稳定性。整体结构无复杂的传动组件，后期维护仅需定期在螺纹副位置涂抹润滑脂即可，维护成本极低，适合机加工车间、装配生产线、维修工位等多场景长期使用。
