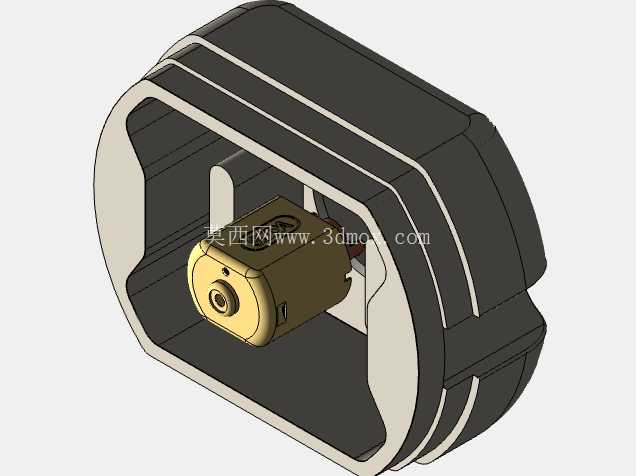

带防护外壳的微型直流驱动电机结构

　　在小型自动化执行机构、消费类电子传动装置、桌面级小型设备的动力选型场景中，微型直流电机的适配性设计一直是结构工程师需要重点考量的环节，这款带配套安装外壳的直流电机结构，正是针对紧凑安装空间下的动力输出需求完成的三维设计。从实际使用场景来看，这类微型直流电机常被应用在小型电动工具进给机构、智能小家电传动模组、教学实验台动力单元、小型玩具驱动结构中，核心作用是将直流电能转化为旋转机械能，为末端执行件提供稳定的低转速大扭矩输出，相比同功率的交流驱动单元，它的供电适配门槛更低，调速逻辑更简单，不需要复杂的变频驱动电路即可实现转速调节，非常适合低压供电的便携类设备使用。

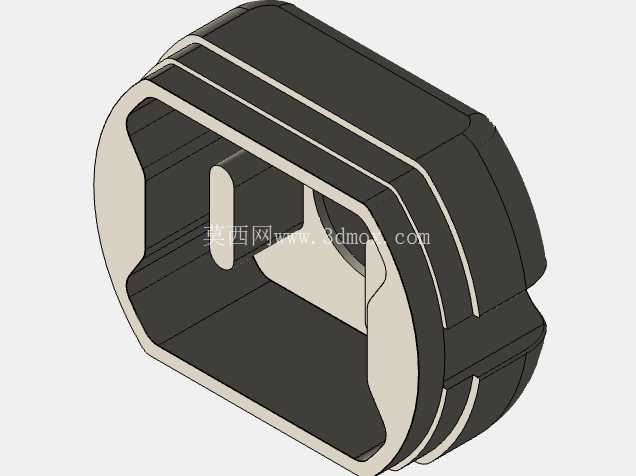

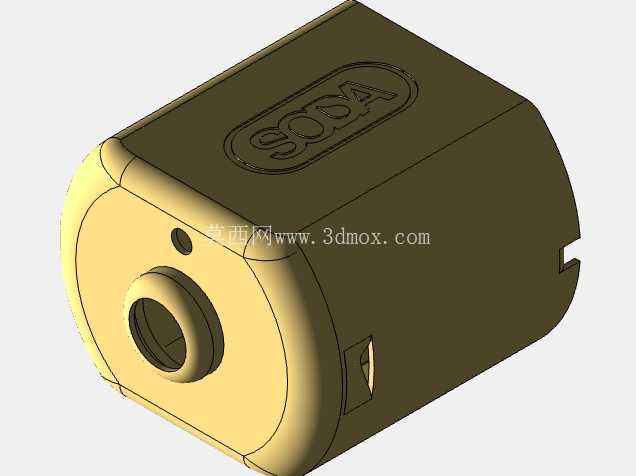

　　设计过程中优先考虑了安装边界的适配性，外壳采用半包式结构，既预留了电机本体的散热间隙，又通过两侧的定位卡槽实现电机在设备腔体内的快速卡装，不需要额外设计复杂的固定压块，能有效减少装配环节的零件数量，降低整机的装配工时。外壳的轮廓做了圆弧过渡处理，避免尖锐棱角在装配过程中划伤线材或者操作人员，同时外壳内壁与电机外壳之间预留了0.3mm的装配公差，既可以保证电机装入后不会出现径向晃动，又不会因为过盈量过大导致压装时电机外壳变形，影响内部转子的同轴度。电机本体的输出轴端做了扁位结构设计，配套的传动齿轮或者同步轮可以通过紧定螺钉直接锁紧在扁位上，避免传动过程中出现轴与连接件的打滑问题，轴伸长度控制在适配常规小型传动件的尺寸范围内，不需要用户额外做轴长裁切，能直接适配市面上多数标准的微型传动配件。

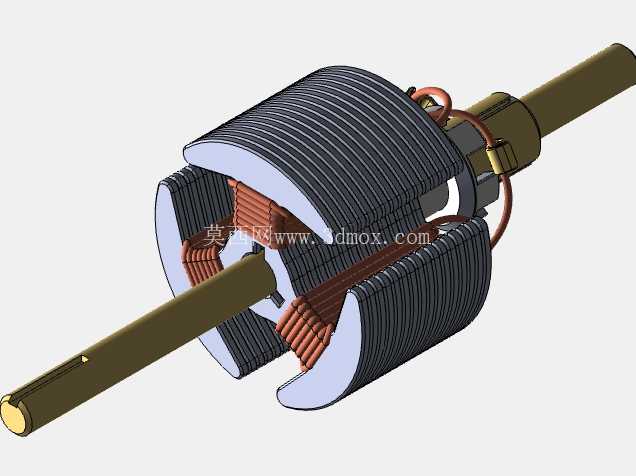

　　从安装尺寸来看，整个带壳组件的径向尺寸控制在极小的范围内，适合安装在设备内部空间局促的位置，轴向预留了接线端的出线空间，供电线材可以从外壳预留的侧部缺口引出，不会和周边的传动结构产生运动干涉。设计时还考虑了电机运行时的振动传导问题，外壳与电机接触的位置做了微凸的筋条结构，减少两者的接触面积，既可以降低电机振动向外传导带来的整机共振问题，又能在筋条间隙形成空气流通通道，帮助电机在长时间运行时散出热量，避免持续高温导致电机磁钢退磁，影响使用寿命。转子部分的同轴度在建模时做了严格的公差约束，保证电机运行时的径向跳动量控制在允许范围内，减少运转时的噪音输出，适合对运行噪音有要求的民用类设备使用。
