卧式工业储液罐体带爬梯护栏结构

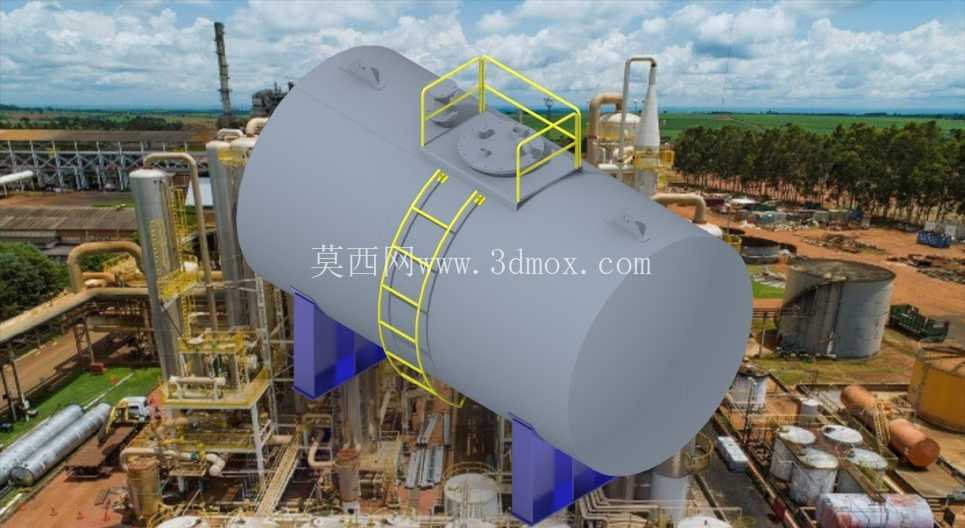

　　在化工生产、油气储运、食品加工等涉及流体物料存储的场景中，卧式储液罐体是应用极为广泛的静设备类型，这类设备通常承担原料暂存、中间品缓冲、成品存储的功能，相比立式储罐，卧式结构对厂区地基承载力要求更低，安装布置更灵活，尤其适合厂区平面空间充裕但竖向空间受限的生产区域。本次呈现的卧式储液罐体结构，整体采用圆筒形承压壳体设计，两端配置标准椭圆形封头，这种封头形式的应力分布均匀，在同等承压能力下耗材更少，是中低压储液设备的首选封头结构。

　　从结构设计细节来看，罐体顶部设置了带安全护栏的操作检修平台，护栏采用黄黑警示配色的方管焊接结构，护栏高度符合工业操作平台安全规范要求，能够为检修人员提供可靠的临边防护，平台区域预留了人孔安装位，方便后期运维人员进入罐体内部开展清洁、检修、焊缝检测等作业。罐体侧面配置了直爬梯结构，爬梯踏步采用防滑设计，爬梯与罐体外壁通过焊接支座固定，爬梯上下端分别与顶部操作平台、罐体下部支座区域平顺衔接，爬梯两侧设置了连续扶手，满足人员上下攀爬的安全防护要求。

　　罐体的支撑结构采用两个对称布置的鞍式支座，鞍座的包角、垫板宽度均按照卧式容器设计标准进行匹配，能够均匀分散罐体充液后的整体载荷，避免罐体局部应力集中导致的壳体变形，鞍座底部预留了地脚螺栓安装孔位，可直接与混凝土基础或钢结构支架进行固定，安装时需要注意两个鞍座的水平度偏差控制在允许范围内，防止罐体投用后出现附加应力。在设计这类卧式储液罐体时，首先需要根据存储介质的特性确定壳体材质，常规水相、中性介质可采用普通碳素钢，腐蚀性介质则需要匹配对应的不锈钢或衬里结构，其次要根据设计压力、设计温度计算壳体壁厚，同时校核罐体充液后的挠度，避免长期运行出现罐体下挠变形。

　　从安装边界来看，这类卧式罐体布置时需要在罐体两端预留足够的封头检修空间，侧面爬梯区域需要预留人员通行与操作的空间，顶部操作平台上方不能有遮挡管线或结构，方便吊装作业与日常巡检。罐体的接口位置可根据实际工艺需求进行调整，包括进料口、出料口、放空口、液位计接口、安全阀接口等，建模过程中已经预留了接口位置的参数化调整基准，设计人员可根据具体项目的工艺流程图快速修改接口方位与尺寸。

　　在实际工程应用中，这类储液罐体的设计还需要考虑介质的温度影响，如果存储高温介质，需要在鞍座位置设置滑动支座，释放罐体热胀冷缩产生的位移应力，避免支座与基础之间出现硬性拉扯。罐体外部可根据保温需求配置保温层支撑结构，方便后期安装岩棉、聚氨酯等保温材料，减少介质存储过程中的温度损耗。爬梯与护栏的设计均采用模块化结构，可根据罐体直径的变化快速调整尺寸参数，适配不同规格的卧式储液罐体设计需求，大幅提升同类型设备的建模效率，减少重复建模的工作量。
