GE38星形弹性爪式联轴器结构设计

　　做传动系统选型的时候，爪式联轴器永远是中小扭矩工况里绕不开的选项，这次做的GE38规格星形弹性爪式联轴器，适配的是最小轴径38mm、最大轴径45mm的轴系连接场景，日常在机床进给传动、轻工输送线、小型泵组驱动、风机传动这类工况里用得极多。很多刚入行的结构工程师选联轴器的时候总盯着扭矩参数算，却容易忽略安装边界的适配性，这个型号的设计首先卡的就是轴孔的配合公差，两端轴孔分别对应不同直径的主动轴、从动轴，轴孔的键槽尺寸按照GB/T1095的标准矩形键槽做匹配，避免现场安装的时候出现键配合松旷或者装不进去的问题。

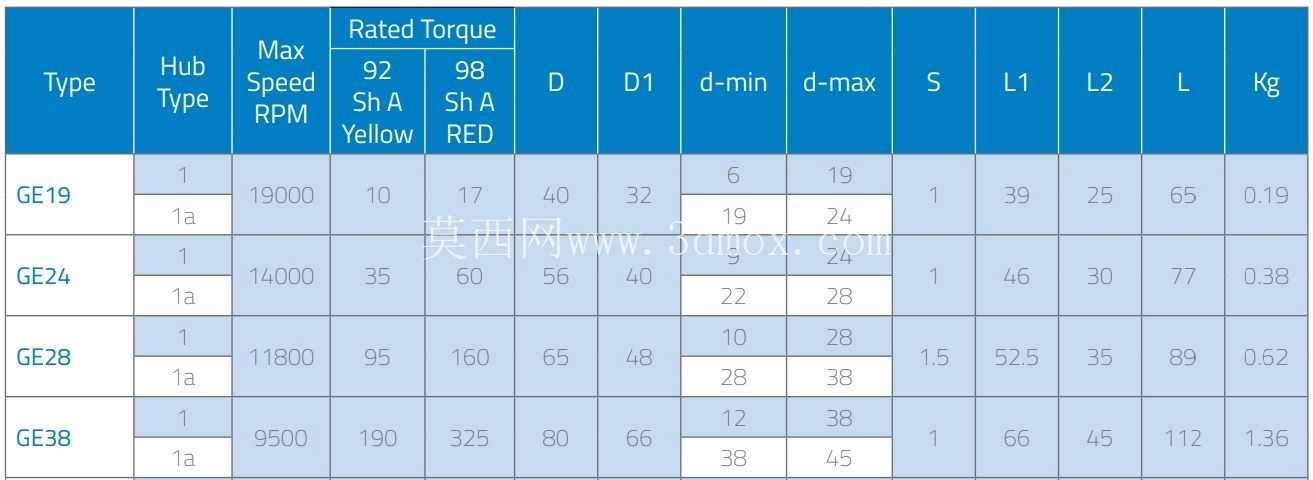

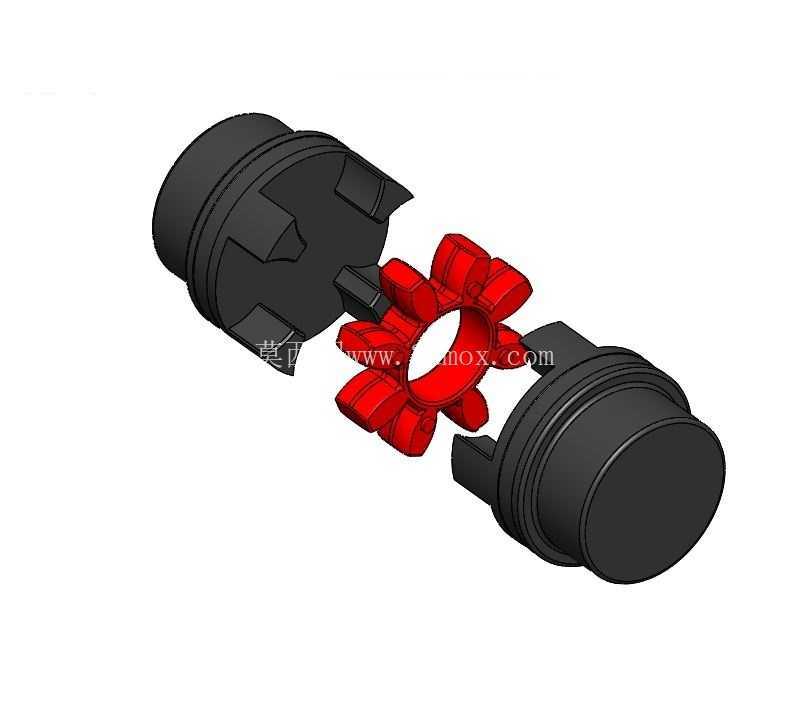

　　从结构本身来说，这种爪式结构的核心优势就是装拆方便，不需要挪动两端的主动、从动设备，只要把中间的星形弹性块抽出来就能完成两轴的分离，后期维护换弹性件的时候不用重新做轴系对中，能省不少现场运维的时间。三个凸爪的结构是做过应力校核的，爪部的圆弧过渡特意留了R2的圆角，避免扭矩传递的时候在爪根位置出现应力集中，之前见过不少仿制的联轴器把爪根做成直角，启停冲击多了很容易从爪根位置崩裂，尤其是频繁正反转的工况下，应力集中的缺陷会被放得很大。中间的弹性元件是聚氨酯材质的星形块，红色的弹性块嵌在两端半联轴器的爪槽之间，不仅能补偿两轴之间的径向、角向、轴向偏移，还能吸收传动过程中的振动，缓冲启停瞬间的冲击载荷，比如输送线卡料瞬间的冲击、电机启停的扭矩波动，都能靠这个弹性块卸掉一部分，避免硬连接把冲击直接传到电机轴承或者减速机输入端，延长整套传动链的使用寿命。

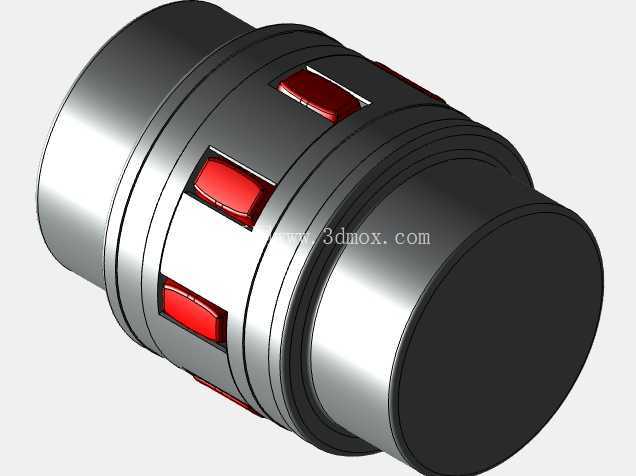

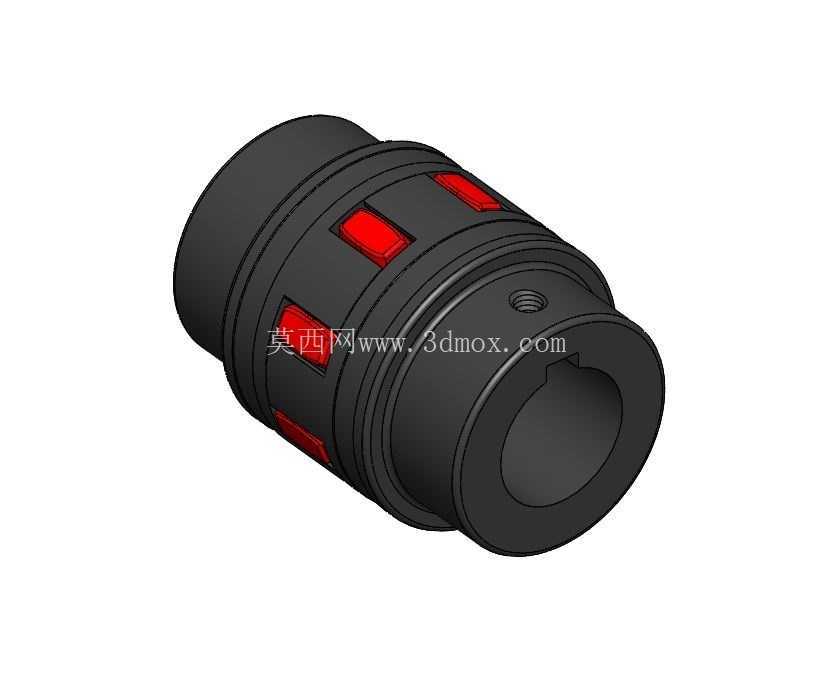

　　设计的时候特意把半联轴器的外圆做了等直径的光整处理，没有多余的凸台棱角，一方面是做动平衡的时候更容易达到G6.3的平衡精度，高转速工况下不会出现额外的振动，另一方面现场安装的时候不容易剐蹭操作人员的工作服，也不容易积灰缠料。两端半联轴器的轴向定位靠的是轴端的紧定螺钉，紧定螺钉的孔位做在半联轴器的轮毂侧面，正对键槽的位置，锁紧的时候螺钉顶在键上，不会划伤轴的表面，后期拆的时候也不会因为螺钉顶出凹坑导致半联轴器拔不下来。很多人安装爪式联轴器的时候容易犯的错就是把两半联轴器顶死，不留轴向间隙，这个模型在设计的时候特意在爪部端面和弹性块之间留了0.5-1mm的预留间隙，避免轴系热胀冷缩的时候两半联轴器硬顶，产生额外的轴向力作用在轴承上。

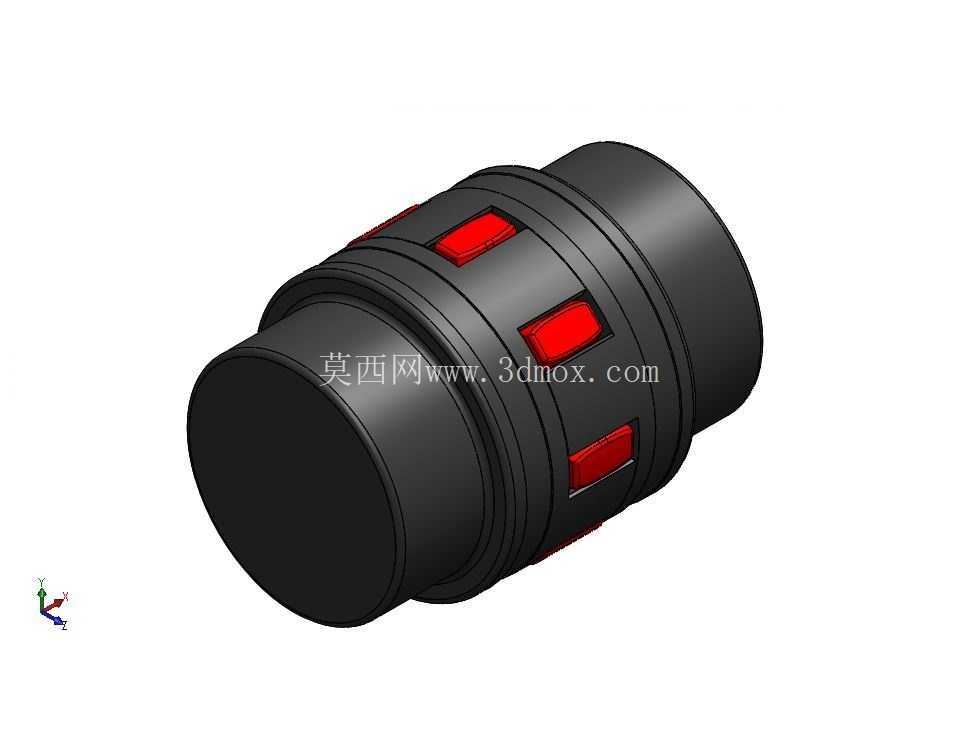

　　从安装边界来看，这个规格的联轴器最大外径是66mm，总长度90mm左右，选型的时候只要预留出对应的径向安装空间，确认两端轴的伸出长度在轮毂的配合长度范围内，就能顺利安装。对中的时候不需要太高的对中精度，允许的径向偏移量在0.2mm以内，角向偏移不超过1度，轴向窜动量允许1mm左右，相比膜片联轴器那种对中要求极高的结构，这种爪式联轴器对现场安装的容错率高很多，很适合那些安装精度不算特别高的普通工业传动场景。另外整个结构没有易脱落的小零件，弹性块是卡在爪槽之间的，哪怕弹性块出现磨损碎裂，短时间内两半联轴器的凸爪还能直接咬合传递扭矩，不会出现传动瞬间断开的情况，有一定的失效冗余，在一些不允许传动突然中断的工况里，这个特性比很多其他类型的联轴器要靠谱。

　　建模的时候把每个配合面的公差都做了标注，半联轴器和弹性块之间的配合是间隙配合，弹性块能轻松卡进爪槽，不会出现装的时候需要硬敲的情况，轮毂内孔和轴的配合选的是H7/k6的过渡配合，既保证传递扭矩的时候不会松旷，又不会过盈太大导致装拆困难。之前做项目的时候遇到过选大了联轴器型号的情况，不仅占空间，成本也高，选小了又容易扭断爪，GE38这个规格对应的额定扭矩大概在120N·m左右，适配的电机功率在4kW上下，转速不超过4000转的工况都能覆盖，日常做小型设备传动选型的时候，这个规格的通用性很强，只要轴径在38到45mm这个区间，扭矩匹配的话基本都能直接用，不用重新定制结构。
