旋转弹匣适配10/22弹丸手动装填装置结构

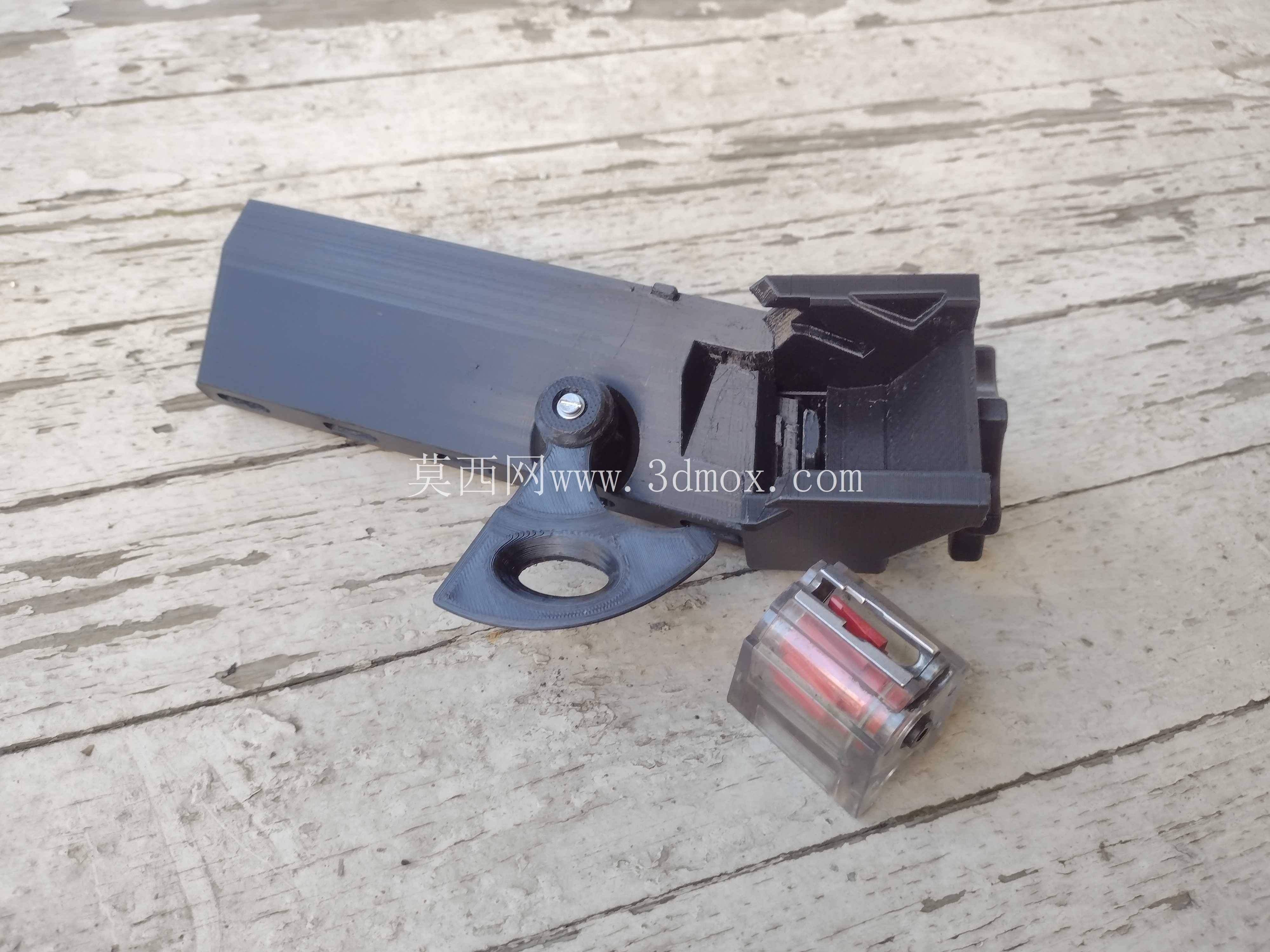

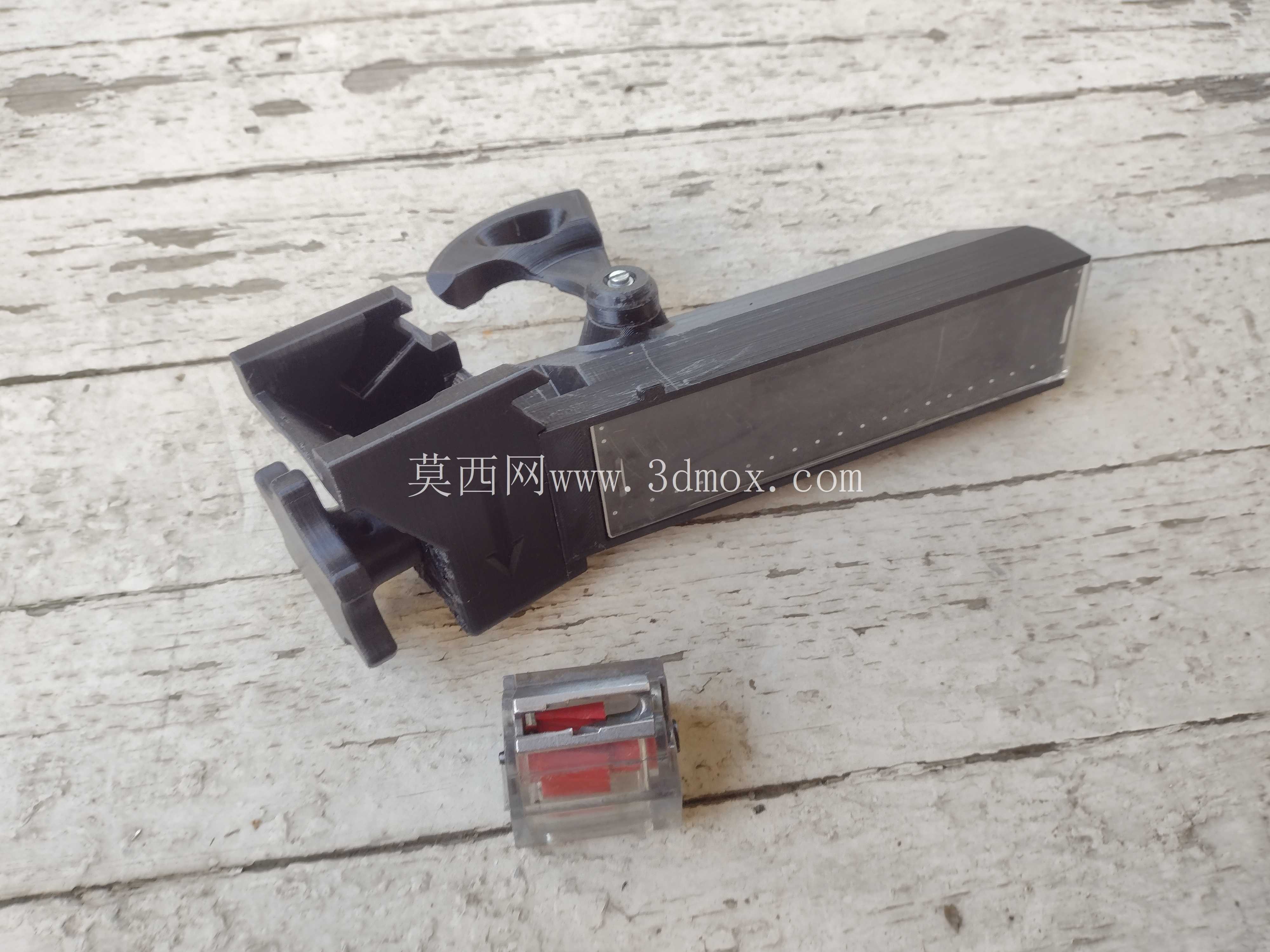

　　这款手动装填装置的核心适配场景，是配套旋转式弹匣使用，针对顶部钩挂结构、带喷射器侧倾斜出口的10/22规格供弹具做适配设计，从结构根源上排除了与巴特勒溪类弹匣、热唇结构弹匣的匹配可能，避免用户在选型适配时出现错配。从实际使用逻辑来看，该装置的操作存在一定的熟练度门槛，初始送弹阶段需要保持旋钮逆时针旋转，一旦操作方向错误，会出现进弹加倍、弹道堵塞的故障，这一点在结构设计时没有做防呆限位，完全依靠操作者的肌肉记忆形成操作习惯，也对初次使用者提出了练习要求。装弹作业过程中，操作者需要通过手部感知摇动手柄的反馈力度，同时保持装置处于特定倾斜角度，才能让弹丸顺畅进入弹匣容弹空间，这个有效作业角度的容错区间较窄，熟练后可以通过手柄的阻力反馈快速定位，不需要额外的角度标识辅助。

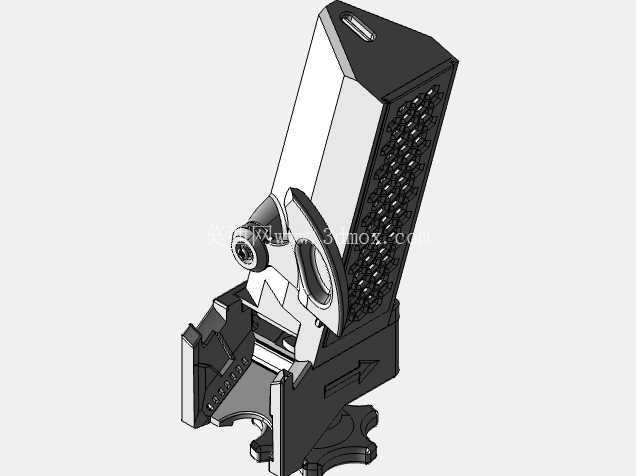

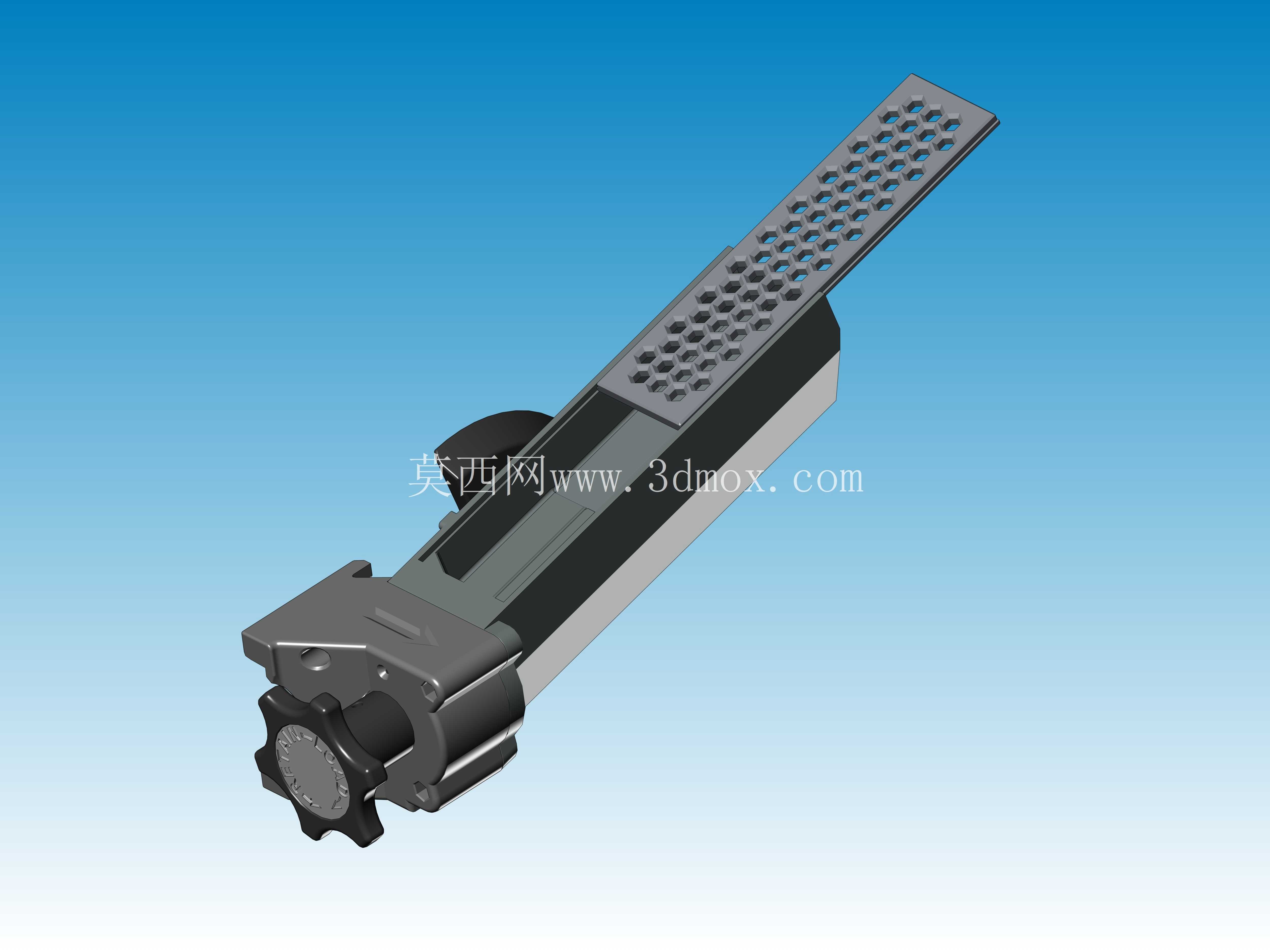

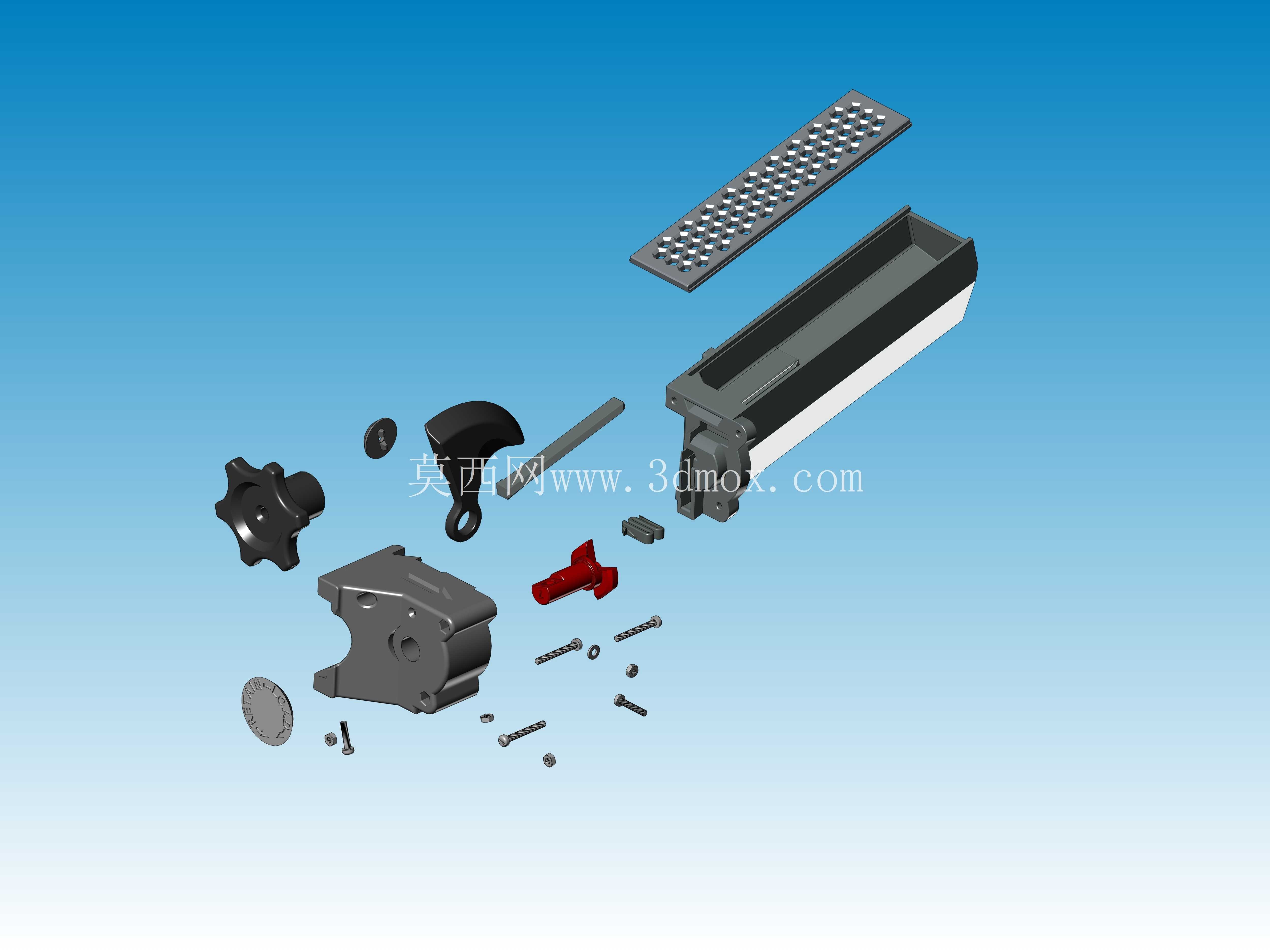

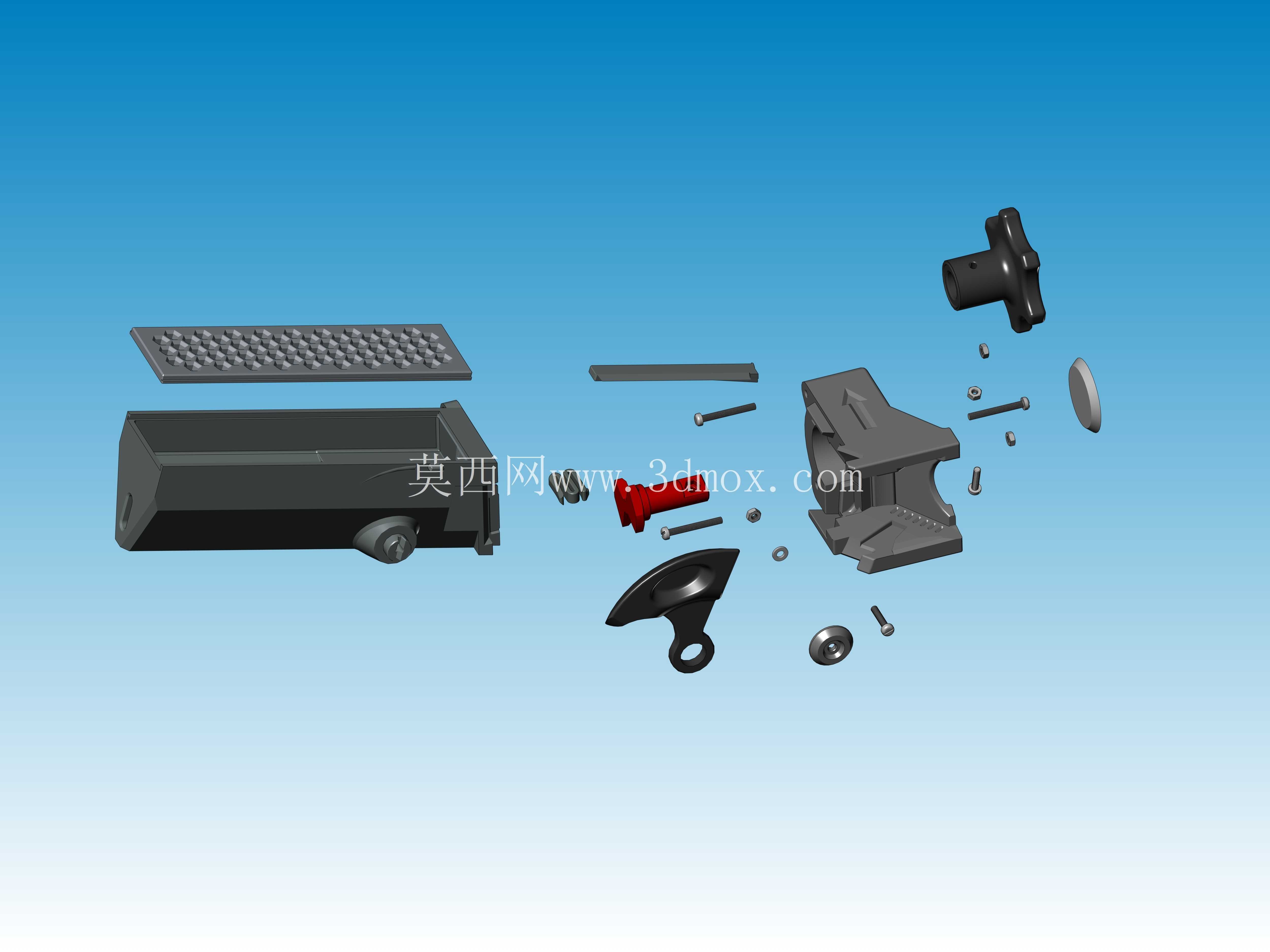

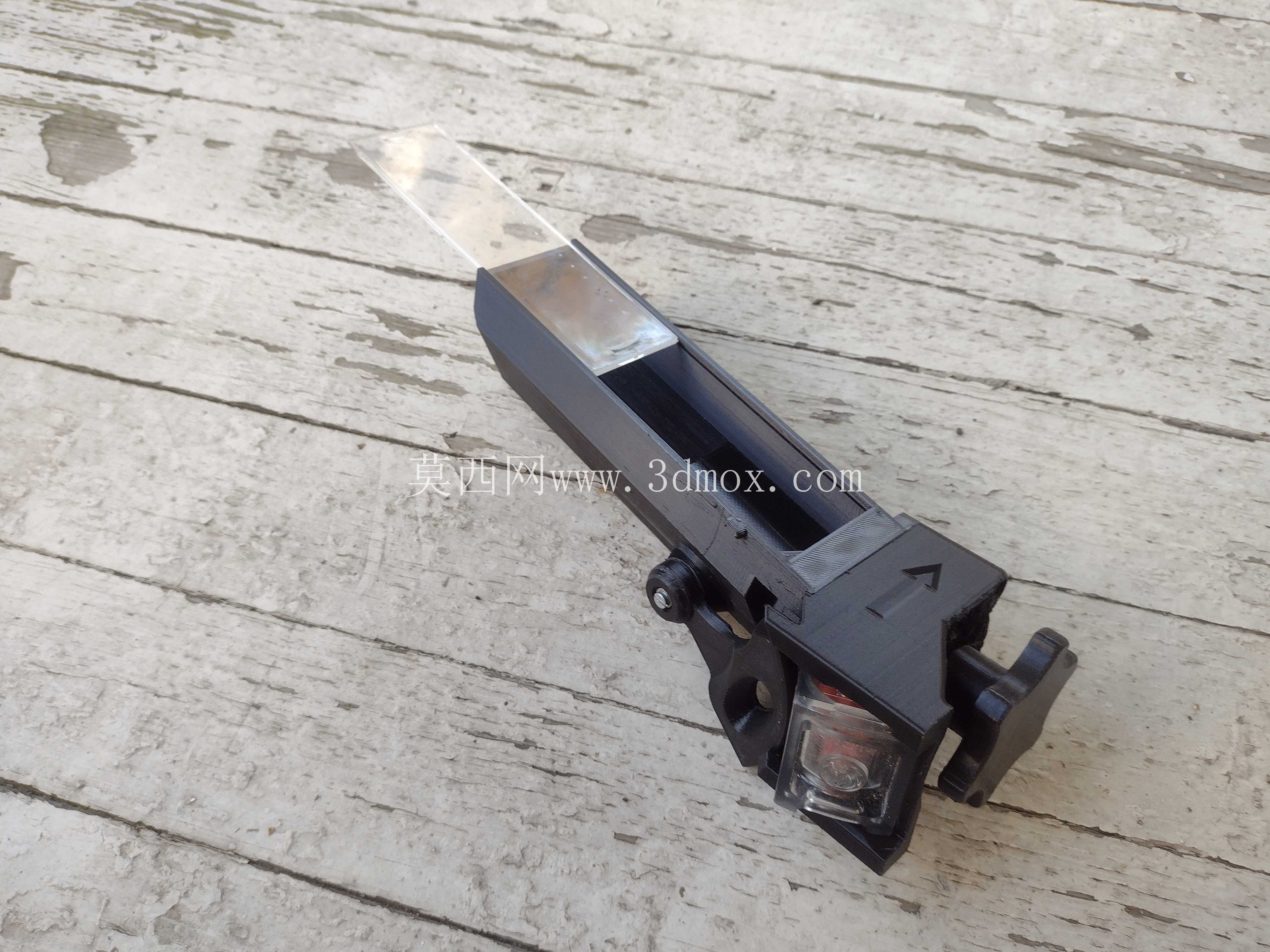

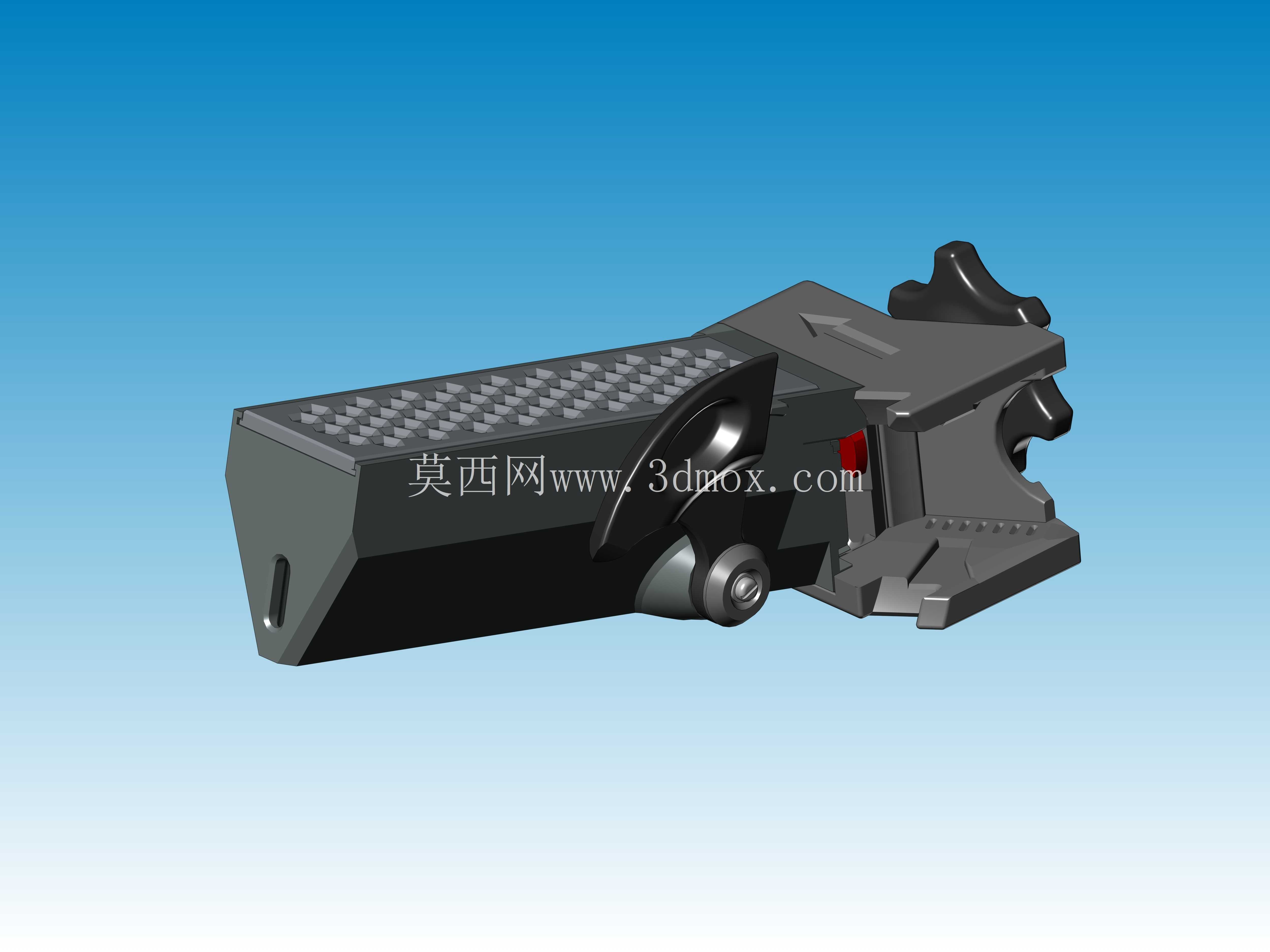

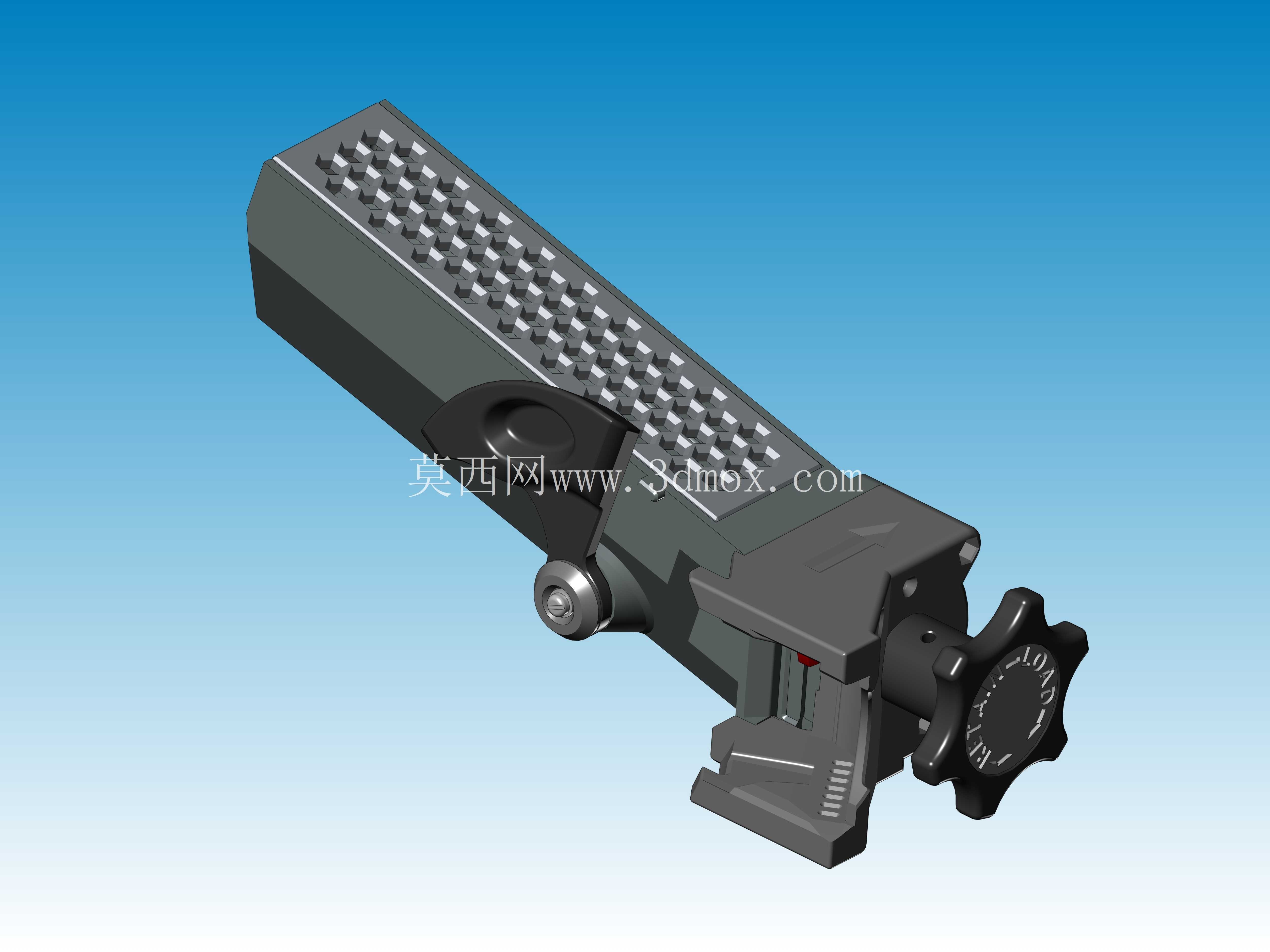

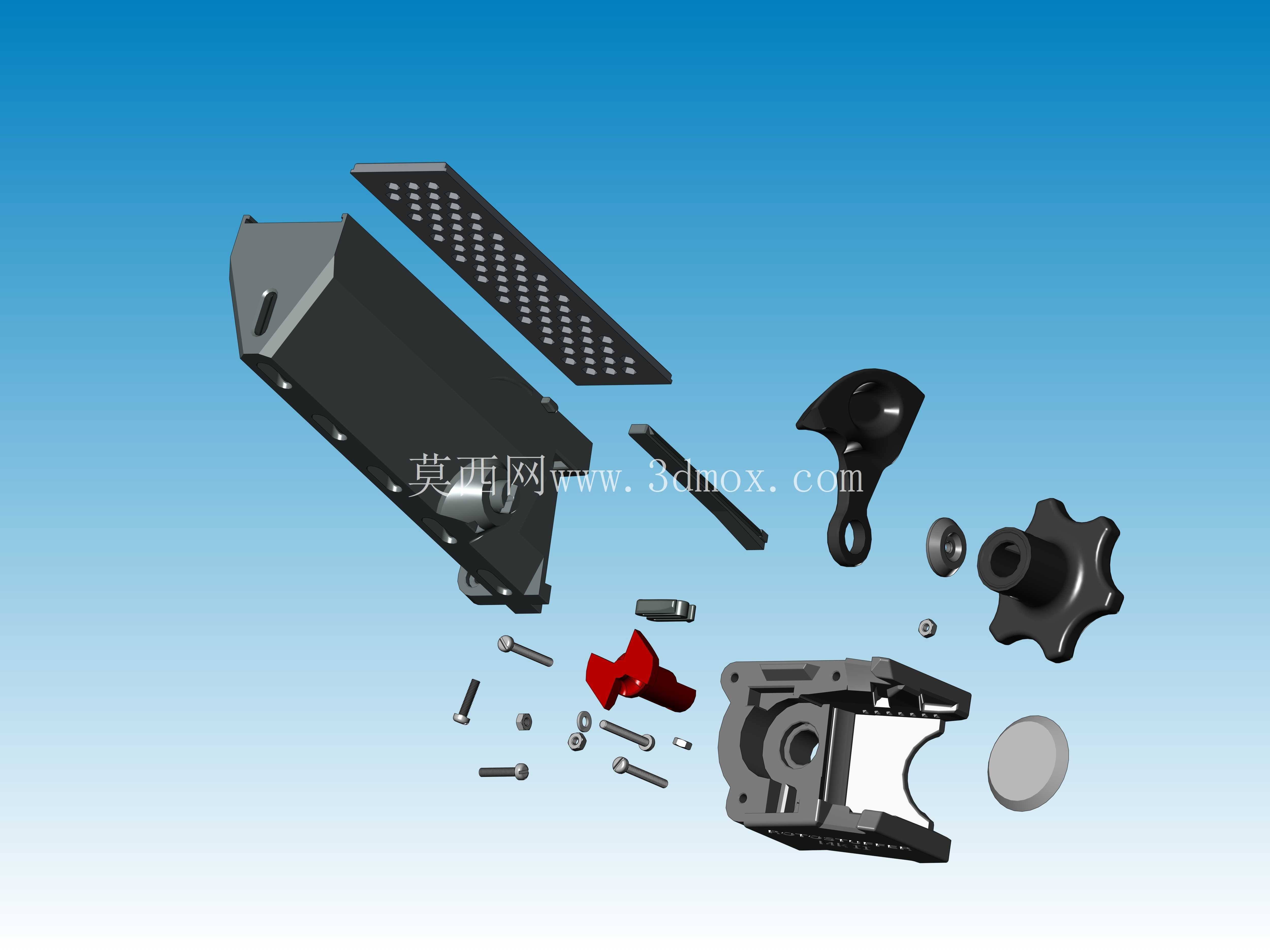

　　从结构设计细节来看，装置主体采用长条形一体化布局，表面做了密集的防滑纹理处理，既提升了手持操作时的摩擦力，也在不额外增加壁厚的前提下提升了壳体的结构刚性，避免反复受力后出现形变。端部的星形旋钮做了大直径、边缘凹凸的防滑设计，旋转时的施力力臂更长，转动阻力更小，即使戴薄款操作手套也能顺畅施力。装置侧面设置了快拆式的定位销轴，不需要额外工具就能拆分主体结构，方便清理进弹通道内的卡滞异物、残留碎屑，日常维护的便利性较强。针对用户的DIY改造需求，进弹漏斗位置的结构预留了透明盖板的安装空间，用户可以自行加装透明盖板观察进弹状态，漏斗的尺寸也兼容标准尺寸的CCI.22lr弹药箱，不需要额外做转接结构就能直接对接供弹。

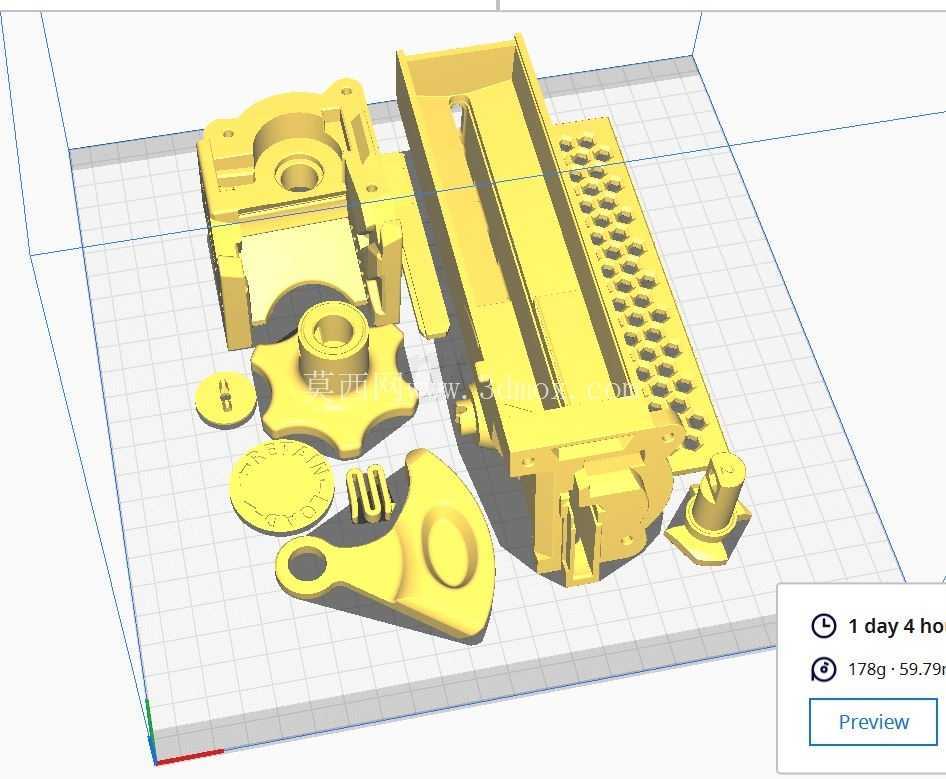

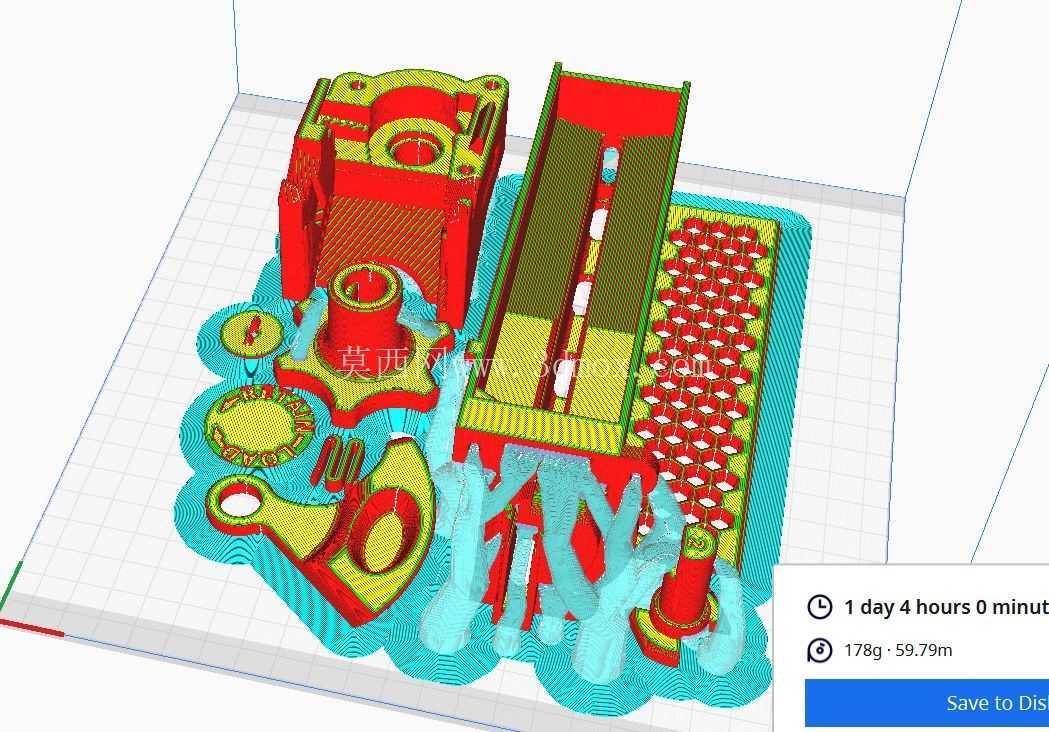

　　针对3D打印制作的场景，该结构做了专门的打印工艺适配：主体结构打印时推荐采用0.2毫米层厚、12%立方体填充比例，在结构边缘位置添加树状支撑即可完成打印，整套主体的打印耗材用量控制在200克PLA+材料以内，打印成本较低。考虑到装填作业时受力较大的填充部件，结构设计上给出了优化建议，单独打印该受力部件时可以采用5层以上壁厚、更高比例的填充参数，提升部件的抗冲击强度与使用寿命，同时预留了多种风格填充件的安装接口，用户可以根据自身使用习惯更换不同握持手感、不同受力强度的填充部件。

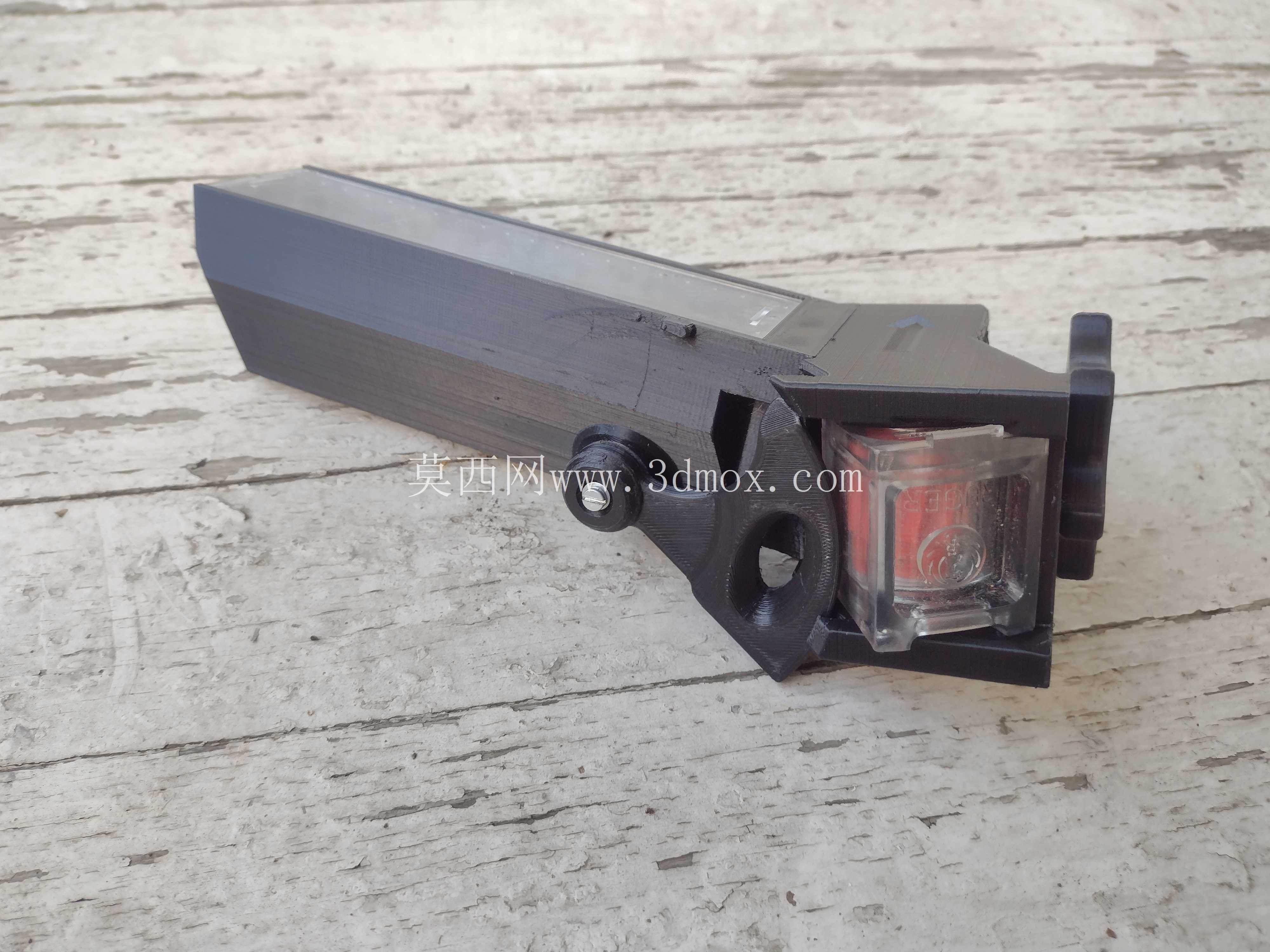

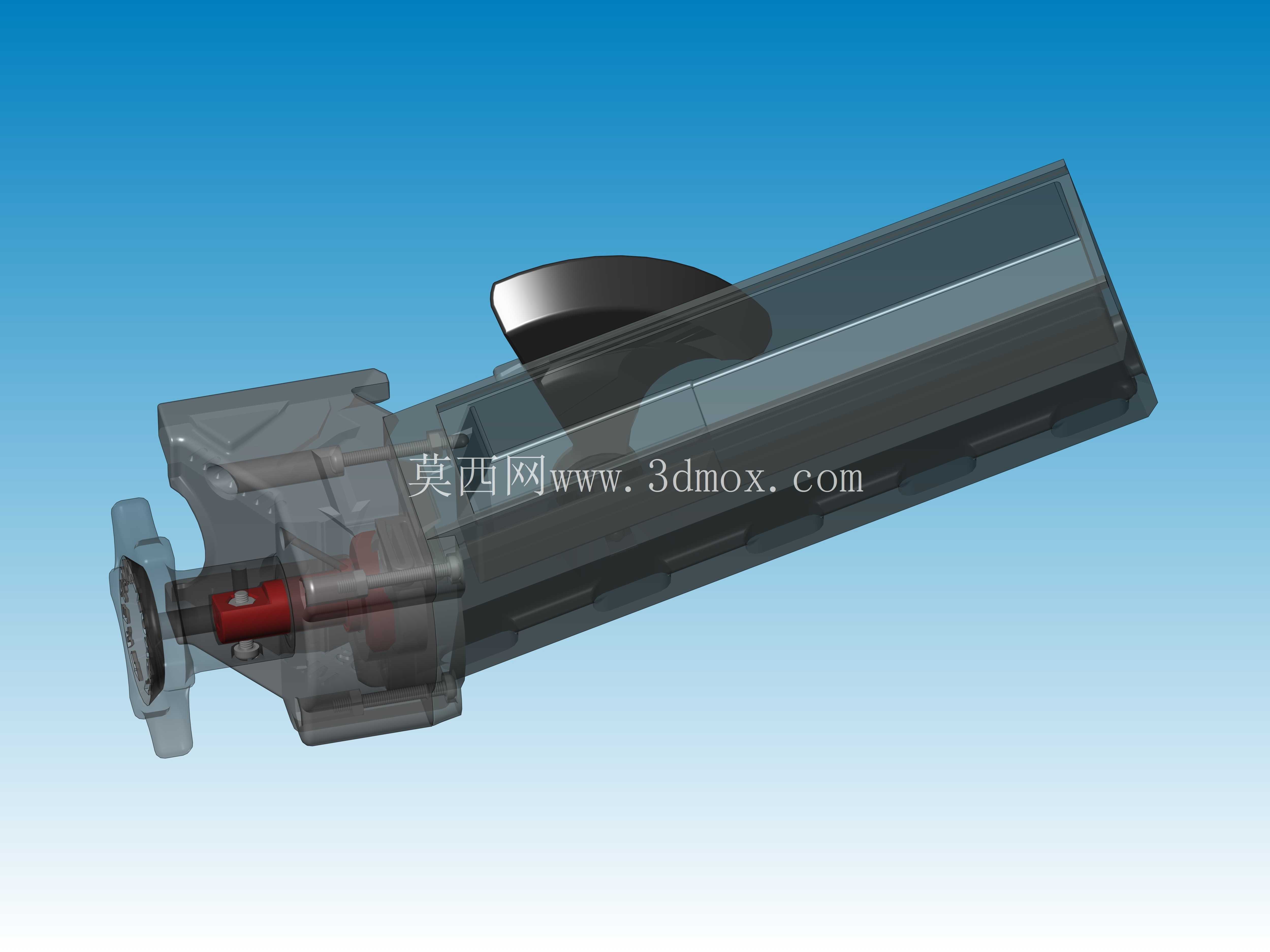

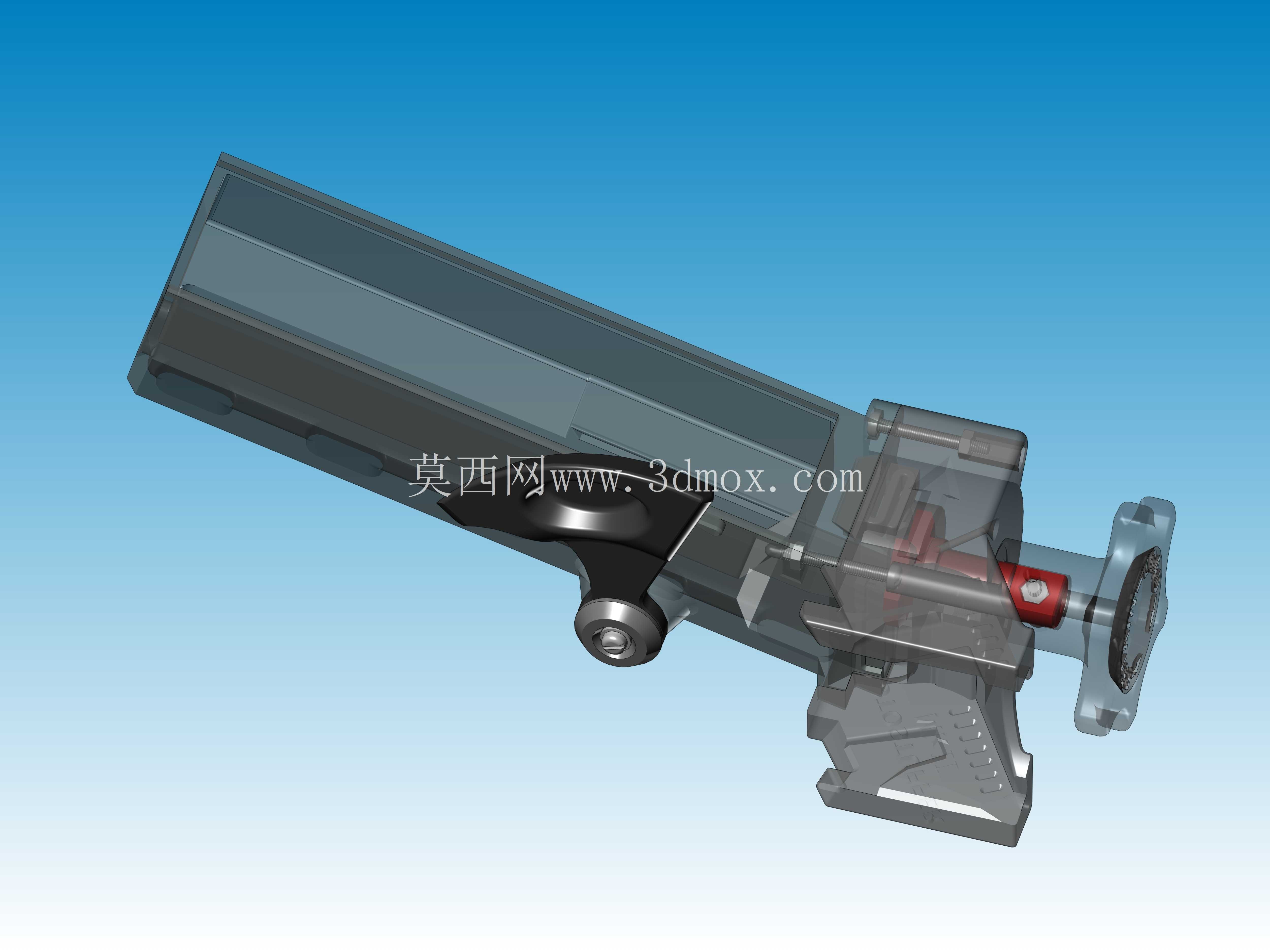

　　从安装边界与尺寸适配来看，装置的整体外轮廓尺寸控制在单手握持的舒适区间，长度方向没有突出的干涉结构，与适配弹匣对接时的定位卡扣做了导向倒角，对接过程中不需要刻意对准就能滑入定位位置，卡扣的卡合深度经过反复调整，既不会因为卡接过浅导致装弹过程中装置脱落，也不会因为卡接过深导致拆卸时需要过大的按压力。进弹通道的内径尺寸严格匹配22lr弹丸的外径公差，通道内壁做了顺滑的过渡圆角，避免弹丸在通道内出现卡滞、翻转的问题，旋钮内部的拨弹齿间距经过多轮调试，每次旋转的送弹量刚好匹配单颗弹丸的进弹需求，不会出现一次推送多颗弹丸导致的堵弹故障。

　　在实际户外使用场景下，该装置可以在无工作台支撑的条件下单手完成持握、另一只手转动旋钮的装弹作业，不需要额外的固定夹具，相比传统的逐发按压装弹方式，装弹效率提升明显，同时也避免了逐发装弹时反复按压弹匣托弹簧导致的托弹簧疲劳问题。装置表面没有尖锐的凸起结构，放入装备包携带时不会勾挂织物，整体重量控制在较低水平，长时间携带不会产生明显的负重感。针对不同使用环境的温度差异，结构的壁厚设计预留了足够的形变余量，即使在低温环境下PLA材料出现轻微脆化，也不会因为正常操作的受力出现结构断裂，拨弹齿的受力位置做了局部加厚处理，是整个结构中强度冗余最高的部位，能够承受反复装弹带来的循环载荷。
