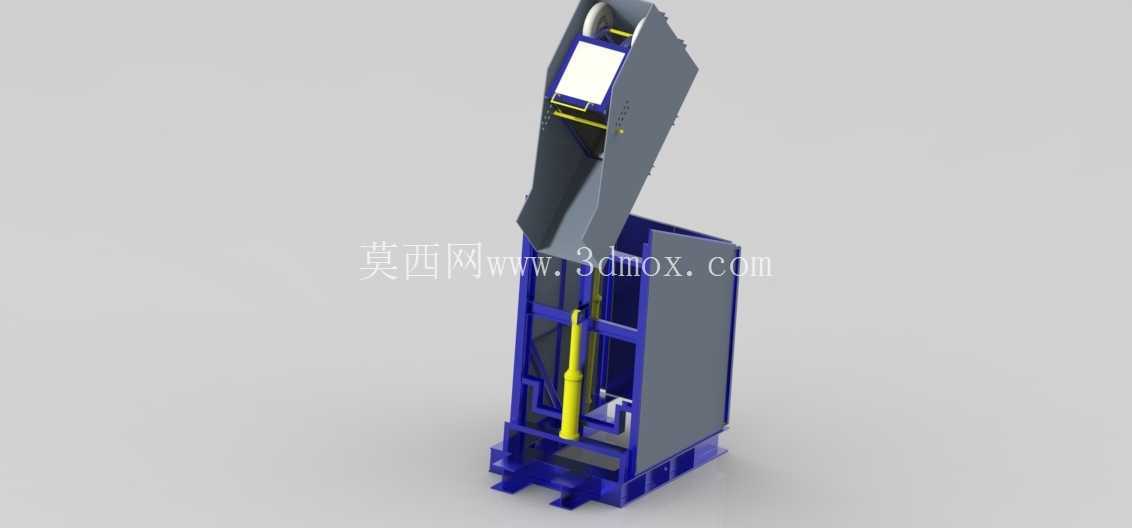

立式液压驱动自动上料压实装置结构设计

　　该装置主要面向散状工业物料的预处理工序场景，常见于生产车间边角料回收、松散物料减容转运、生物质原料预压成型前的上料压实环节，解决松散物料堆密度低、转运频次高、人工上料劳动强度大的实际问题。从结构布局来看，整机采用立式框架式承载设计，底部为一体式焊接安装底座，底座预留标准地脚螺栓安装孔位，可直接固定于车间硬化地面或配套输送线侧方，安装边界需预留左右各六百毫米、前后各八百毫米的操作维护空间，整机总高度控制在两米二以内，适配常规车间厂房的层高要求，无需额外改造厂房空间。上料部分采用倾斜式导料槽结构，导料槽与竖直方向呈三十五度夹角，槽体内侧设置耐磨衬板安装位，可根据物料磨损特性更换不同材质衬板，导料槽上端设置挡料边，避免投料过程中物料撒落，导料槽的翻转动作由侧边铰接副配合液压驱动件完成，投料位与接料位的行程经过限位校核，翻转过程无运动干涉，可将物料平稳导入下方压实仓内。压实执行单元采用单缸竖直下压结构，液压杆端部设置压合推板，推板表面做防滑耐磨处理，推板与压实仓内壁的单边间隙控制在三毫米，既避免压合过程中物料卡滞，又能保证压合后料块的成型规整度；压实仓采用侧开门式结构，仓门设置快速锁紧机构，压合作业完成后可快速开启仓门取出成型料块，仓体侧壁设置观察口，可实时查看内部物料填充与压合状态。机架部分采用矩形钢管焊接成型，关键受力位置做加筋补强处理，焊接后整体去应力退火，避免长期受交变载荷出现机架变形，液压管路沿机架内侧预留的走线槽布置，管路接头处设置防护套，避免车间内粉尘、切削液等杂质进入管路造成液压元件磨损。设计过程中优先考虑了设备的维护便捷性，液压站集成安装于机架侧方的封闭舱内，舱门设置散热通风孔，液压油位、压力显示元件均布置于舱门外侧，日常巡检无需打开舱门即可查看运行参数；所有铰接转动位置均设置自润滑轴承，注油嘴引出至设备外侧，日常保养无需拆解结构即可完成润滑作业。从运动逻辑来看，设备的动作流程匹配人工或机械投料的节奏，导料槽接料后自动翻转投料，物料落入压实仓后压合推板下行完成压实，保压设定时长后推板回程，仓门解锁即可取料，整个动作循环可通过手动控制切换，也可接入生产线信号实现全自动联动运行，适配不同产能的生产节拍需求。整机的重心经过校核，满载压合作业状态下重心始终落在底座安装边界范围内，无倾覆风险，底座与地面的固定方式可根据现场工况选择膨胀螺栓固定或预埋螺栓固定，若用于移动作业场景也可在底座下方加装脚轮组件，无需改动主体结构即可实现工位转移。导料槽的进料口高度设置为一米一，适配人工站立投料的操作高度，无需额外搭建操作平台，若配套自动输送线上料，可直接将输送线出料端对接导料槽进料口，接口尺寸可根据输送线规格做适配调整，无需改动主体上料结构。压合推板的下压行程可通过液压系统的行程开关灵活调整，可根据不同物料的压缩比设定对应的下压终点位置，适配不同类型松散物料的压实需求，比如金属切削边角料、塑料破碎料、农林生物质碎屑等不同物料，都可通过参数调整获得合适的压实密度，减少后续转运或加工过程中的体积占用。
