卧式单轴撕碎切割设备结构设计

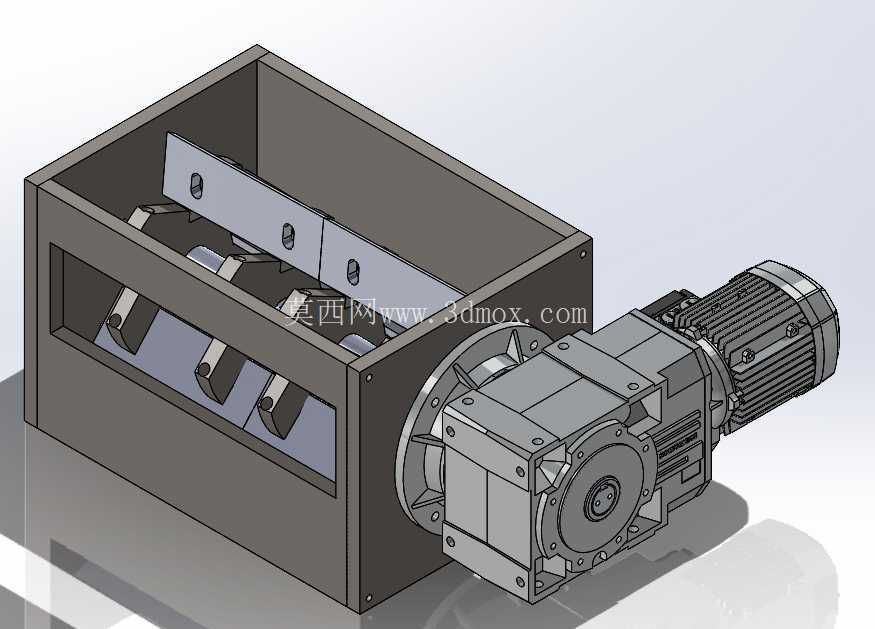

　　该设备为卧式单轴结构的物料切割撕碎单元，主要应用于工业固废预处理、再生资源回收、生产边角料减容等场景，可对块状塑料、废弃包装材料、木质边角料、轻薄金属废件等多种物料进行剪切破碎，将大尺寸物料加工为粒径均匀的小块料，方便后续的输送、存储、再生加工或焚烧处置环节。从结构布局来看，设备整体采用卧式排布，核心工作腔为上方敞口的箱型焊接刀箱，刀箱侧壁采用加厚钢板拼焊成型，内壁设置可更换的耐磨衬板，避免长期受物料冲击、刀辊剐蹭出现本体磨损，降低后期维护成本。刀箱正面开设带观察窗的检修开口，日常运行时可通过透明视窗观察内部刀齿啮合与物料切割状态，停机维护时可拆开窗口盖板完成刀片更换、腔体积料清理等操作，无需整体拆解设备上盖。刀辊作为核心执行部件，

　　沿箱体水平方向布置，辊体上采用交错排布方式安装多组动刀座，每个刀座通过内六角螺栓固定可更换的硬质合金动刀片，刀片刃口经过热处理强化，具备较高的硬度与抗冲击韧性，可应对不同硬度物料的剪切作业；与动刀配合的定刀安装在刀箱内侧壁，通过调整螺栓可调节定刀与动刀之间的啮合间隙，适配不同出料粒径的加工需求，间隙调整范围可覆盖5mm至30mm区间，满足不同工况下的破碎粒度要求。驱动端采用斜齿轮伞齿轮减速电机直连刀辊的传动方案，减速单元通过法兰直接与刀箱侧壁连接，取消了传统皮带传动、链传动的中间环节，传动效率更高，结构更紧凑，同时可避免传动部件打滑、磨损带来的动力损耗；减速电机的输出轴与刀辊采用胀套连接，安装时无需复杂的键槽对中，

　　后期拆解维护也更为便捷，可承受大扭矩冲击载荷，适配破碎作业中负载波动大的工况特点。安装边界方面，设备整体重心沿刀辊轴向分布，底部预留四个带螺栓孔的安装脚座，可直接通过膨胀螺栓固定在混凝土基础或钢制设备机架上，安装时需保证刀辊轴线水平度误差不超过0.2mm/m，避免运行过程中出现偏载导致轴承异常磨损；驱动端的电机接线盒需预留足够的接线与检修空间，设备上方敞口位置可对接进料斗、进料输送设备，出料端可对接出料输送线或集料仓，整体对接尺寸可根据上下游设备的接口参数做适配调整。设计过程中重点考虑了设备运行的可靠性与维护便捷性：刀辊两端采用带密封的调心滚子轴承支撑，轴承座设置独立的润滑注油通道，可在不停机状态下完成定期润滑作业，

　　密封结构采用多重迷宫密封加骨架油封的组合形式，可有效阻挡破碎过程中产生的粉尘、细小碎屑进入轴承腔，延长轴承使用寿命；刀箱顶部敞口边缘设置外翻的法兰边，可与进料斗实现密封连接，避免破碎过程中物料飞溅、粉尘外溢，满足作业现场的环保要求。在实际选型应用中，可根据待处理物料的硬度、进料尺寸、产能需求调整刀辊直径、刀片数量、减速电机功率等参数，针对高硬度、大块物料可适当增加刀辊壁厚、加大减速比，提升输出扭矩；针对轻质松散物料可适当提高刀辊转速，提升单位时间内的处理产能。设备整体结构无冗余设计，所有易损件均采用标准化快换结构，日常运维无需专用大型工装，可大幅降低现场运维的时间成本与人力投入。
