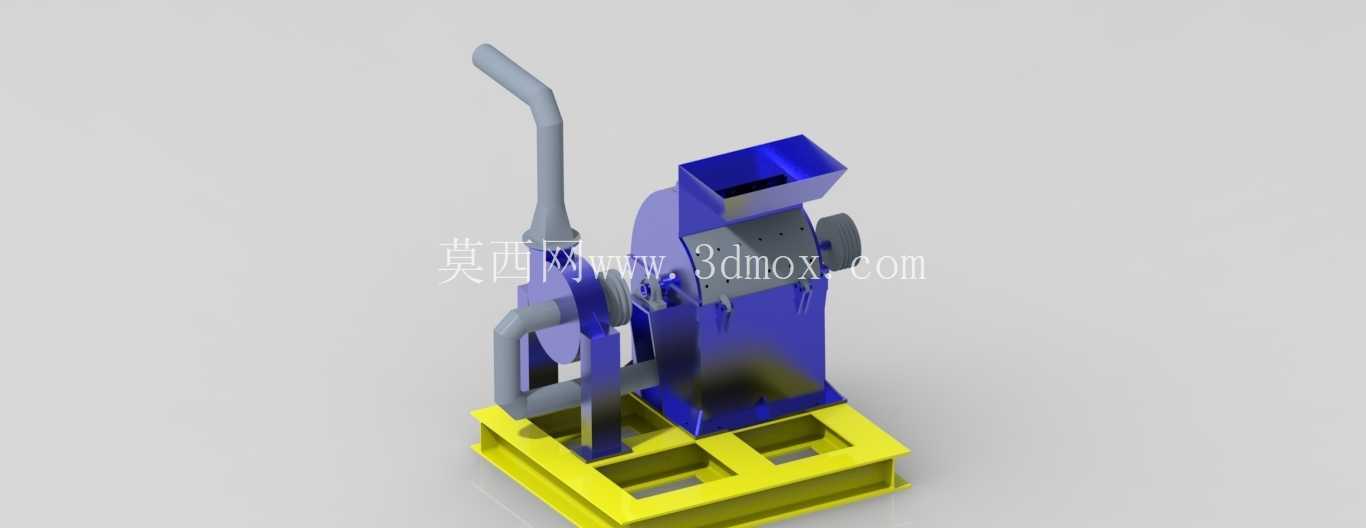

手摇进料式工业破碎处理设备结构

　　该设备主要应用于小型加工车间、实验室物料预处理、零散硬质物料破碎作业场景，针对小批量脆性、半硬质物料的粒度缩减需求设计，无需外接动力源即可完成手动操作，适配无供电条件的野外临时作业、小作坊零散加工等工况，可处理塑料边角料、小型矿石试样、木质碎块、农业秸秆小段等多种物料，破碎后物料粒度可通过调整内部筛网间隙实现控制，满足后续研磨、配比、回收等工序的进料要求。从结构设计逻辑来看，整体采用立式布局，底部为焊接式型钢机架，机架预留四个安装固定孔位，可通过膨胀螺栓与混凝土地面或钢制工作台面连接，安装时需保证机架上平面水平度偏差不超过1.5mm/m，避免运行过程中出现晃动偏移；机架上方为破碎腔主体，破碎腔侧面设置倾斜进料斗，

　　进料斗开口尺寸适配单人手动投料操作，进料通道内部设置防回溅挡板，避免破碎过程中物料飞溅伤及操作人员。设备侧面设置手摇操作机构，操作手柄采用防滑弯管结构，操作高度适配成年操作人员站立作业的人机工程尺寸，手摇动力通过齿轮减速机构传递至破碎腔内部的转子组件，转子上安装有可拆卸式耐磨破碎锤片，锤片与腔体内壁的反击板间隙可通过调节螺栓进行微调，间隙调整范围在3mm到15mm之间，对应不同的出料粒度需求；破碎腔下部设置出料溜槽，破碎完成的物料可在重力作用下直接从溜槽排出至下方接料容器，无需额外设置输送机构。设计过程中重点考虑了手动操作的省力特性，传动齿轮采用大减速比结构，单人施加正常操作力即可带动转子完成破碎作业，

　　所有转动部位均设置有含油轴承衬套，无需频繁加注润滑脂即可保证长时间运行顺畅；设备整体外形紧凑，横向安装边界不超过800mm，纵向占地尺寸不超过600mm，整体高度控制在1200mm以内，可直接放置于常规工作台面使用，也可独立落地安装。破碎腔壳体采用分段式螺栓连接结构，拆卸维护时仅需松开连接螺栓即可打开腔体，完成锤片更换、腔体内壁清理、筛网更换等维护操作，无需整体拆解设备；手摇机构与转子之间设置有单向止逆结构，避免破碎过程中转子反转带动手柄回转打伤操作人员，操作安全性得到充分保障。进料斗与破碎腔的连接位置设置有可翻转的挡料盖板，投料完成后可关闭盖板，进一步减少物料飞溅的风险，盖板上设置有观察缝隙，可在运行过程中观察内部物料破碎进度，

　　无需频繁开盖检查。机架底部的型钢底座采用槽钢结构焊接，整体刚性充足，可承受破碎过程中产生的周期性冲击载荷，焊接完成后整体进行去应力处理，避免长期使用后出现焊接部位变形开裂的问题；所有外露金属部件均做喷漆防锈处理，适配车间多尘、潮湿的使用环境，关键受力部位的螺栓均采用防松垫圈加固，避免运行过程中螺栓松动脱落。
