分体铰接式猫咪造型钥匙挂扣结构设计

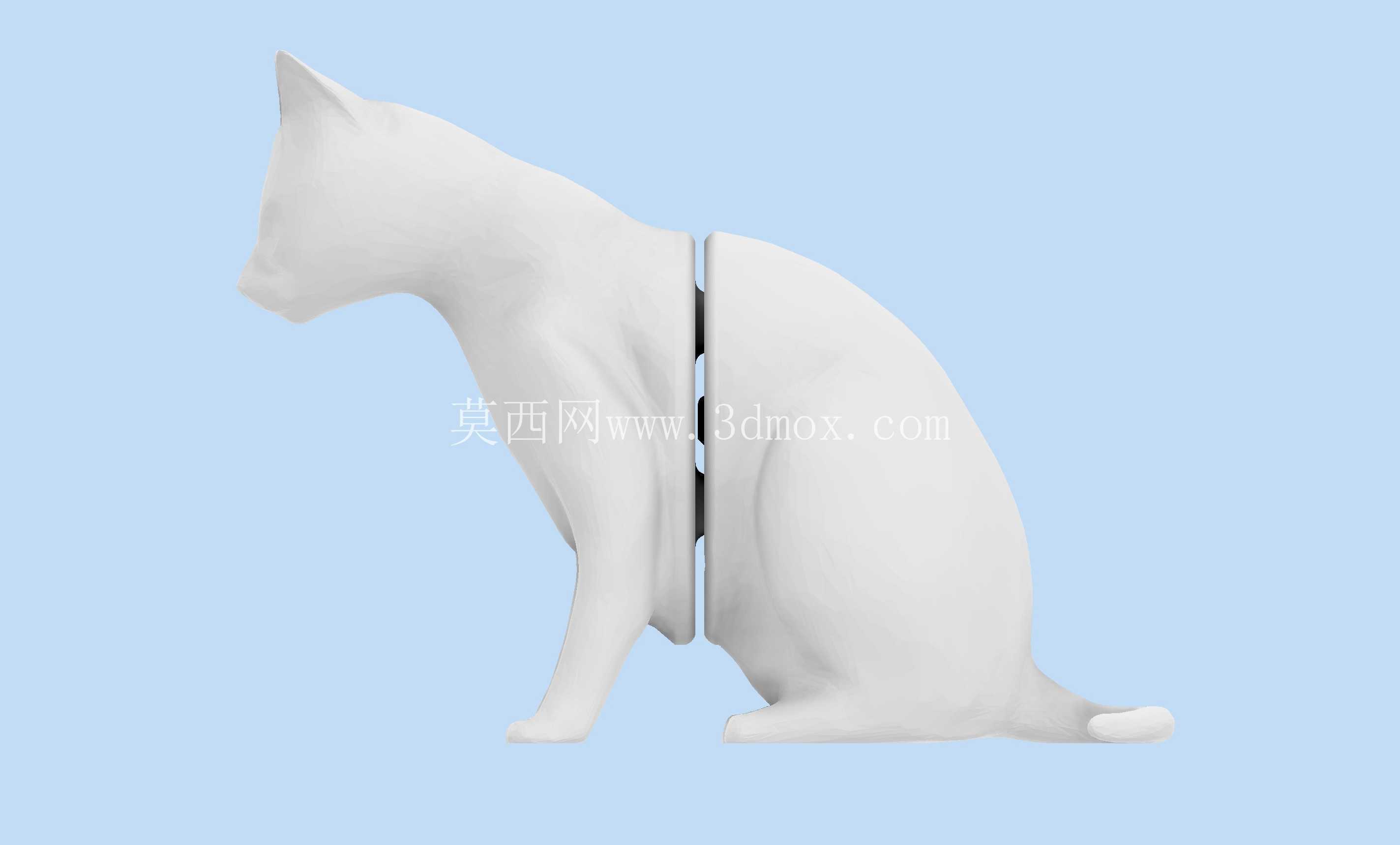

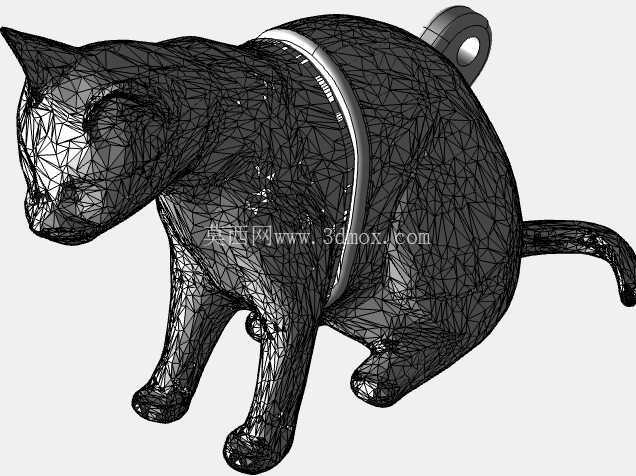

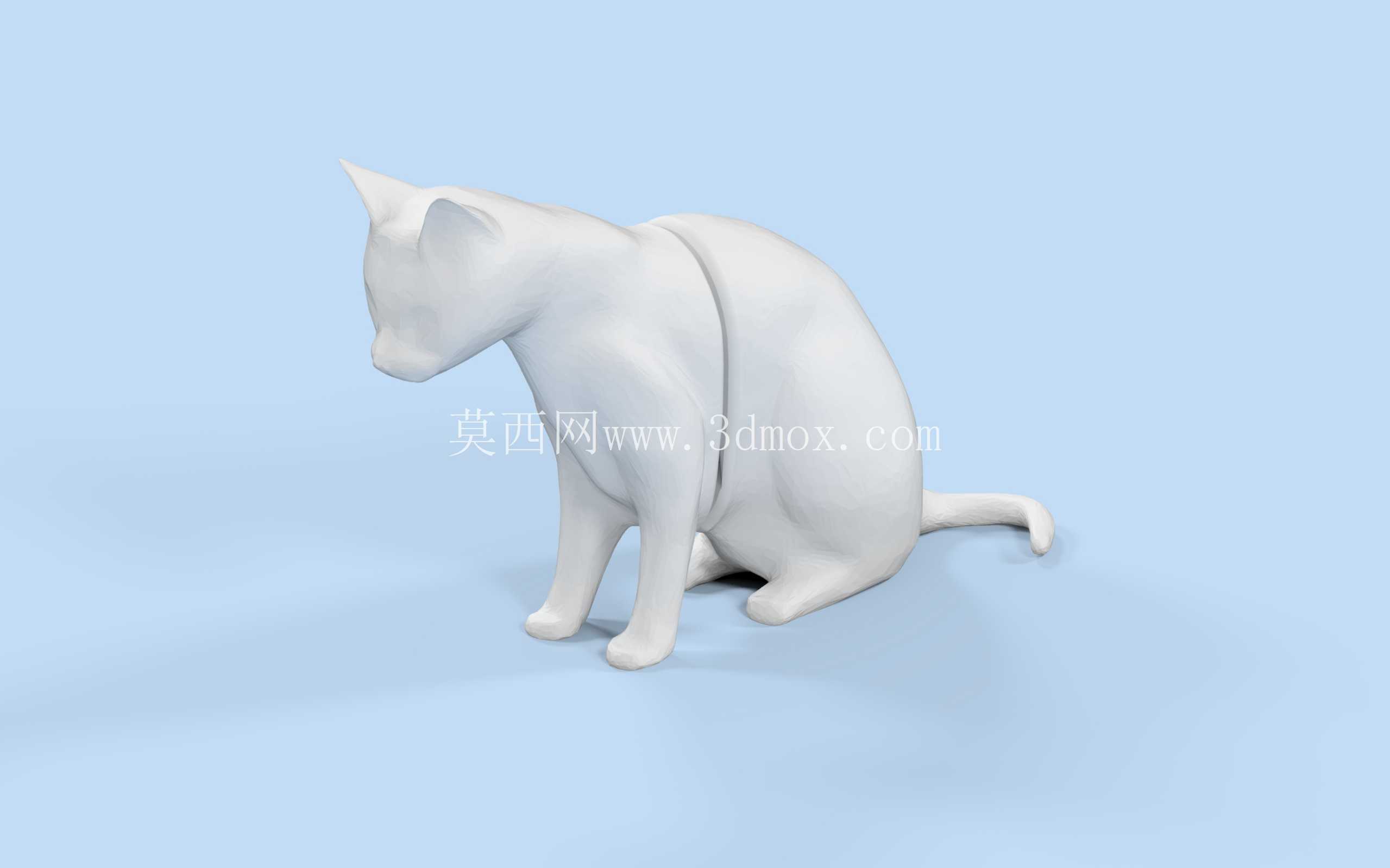

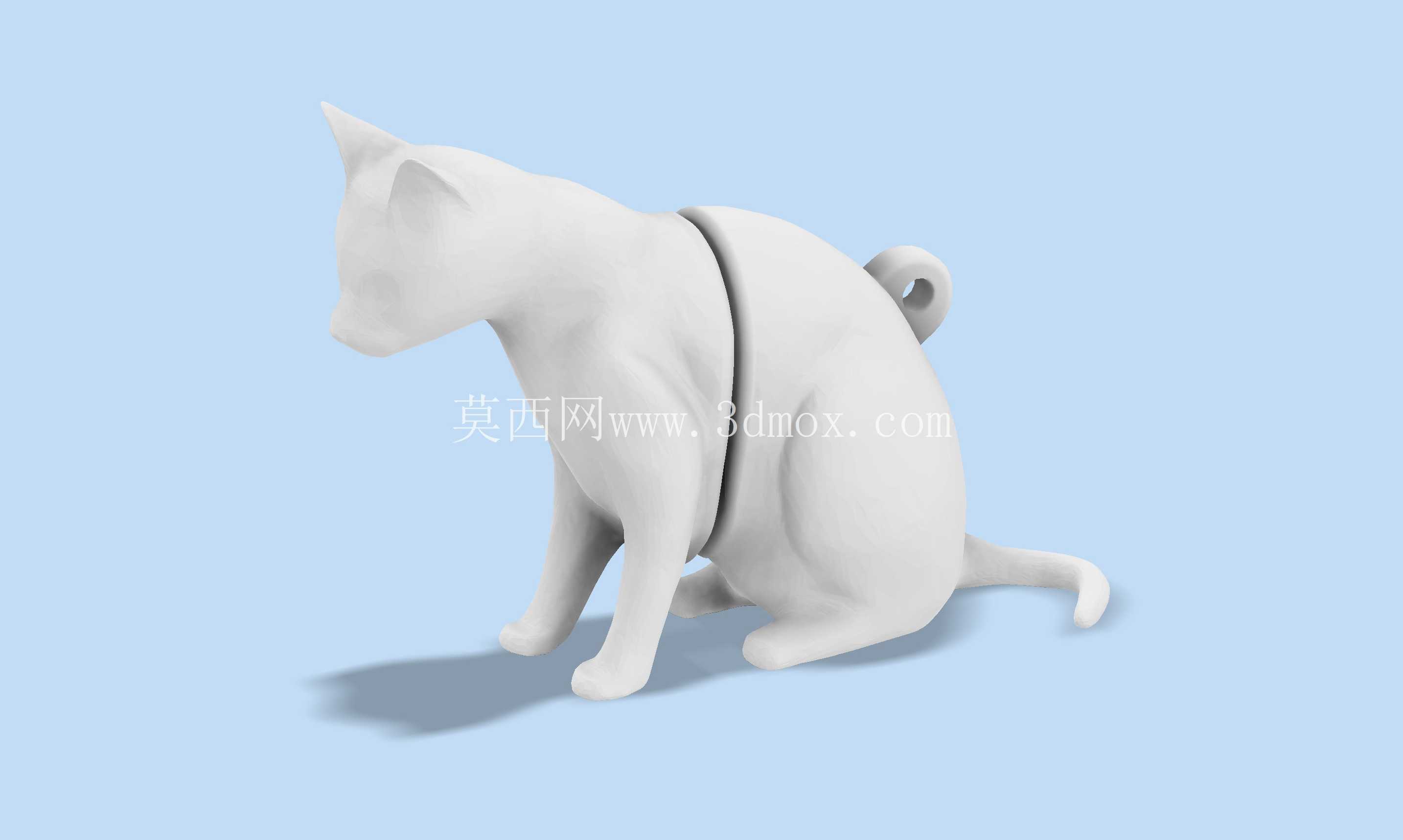

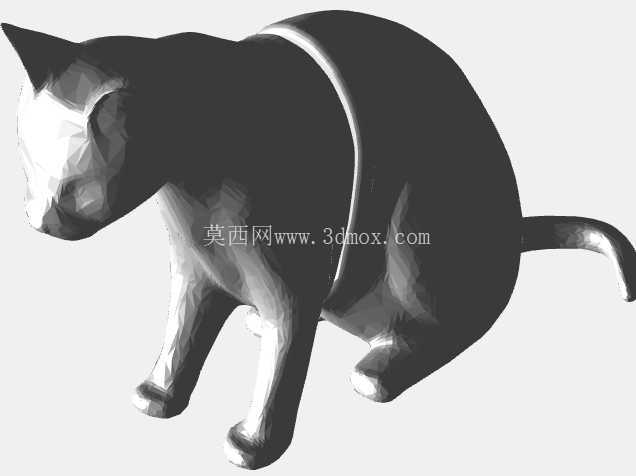

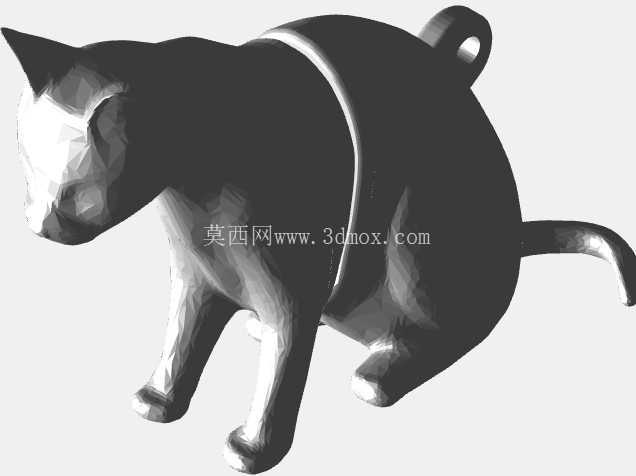

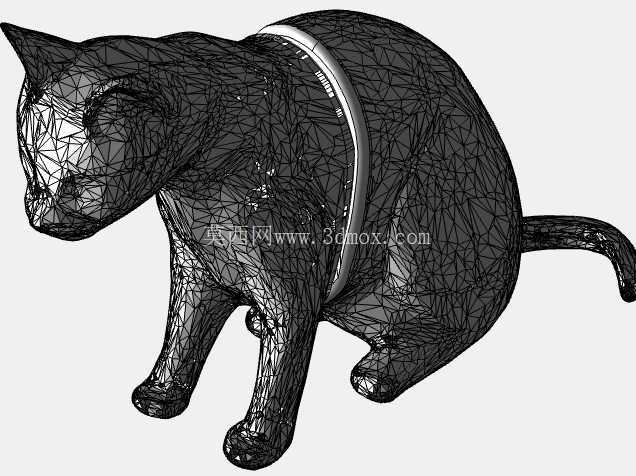

　　这款分体铰接的猫咪造型挂扣，主要面向日常随身配饰、文创周边衍生的使用场景，可作为钥匙串的连接挂具，也可搭配挂绳作为背包、手账的装饰挂件使用，适配日常通勤、文创礼品、宠物主题周边等多个使用场景。从结构设计逻辑来看，整体采用坐立猫咪的仿生外形，沿躯体中部设置环形铰接分模面，将整体拆分为前后两个独立壳体部件，铰接位置预留了0.15mm的装配间隙，既保证两部分可以绕铰接轴小角度转动，又不会出现松脱晃荡的问题，尾部上方一体成型的挂环采用圆角过渡结构，避免尖锐棱边刮蹭衣物或者包袋面料。设计阶段优先考虑了增材制造的工艺适配性，将整体打印所需的支撑结构压缩到最低，所有外露面的拔模斜度控制在3度以内，无需额外添加支撑即可完成打印，

　　打印完成后仅需简单去除底部 raft 层的残留即可直接装配使用，相比一体打印的同类挂饰，分体结构的打印耗材用量可减少20%到30%，打印时长也能同步压缩近四分之一，大幅降低单件制作的成本。从安装边界来看，挂环的内孔直径设置为4mm，可适配市面上绝大多数常规钥匙圈、龙虾扣的穿装需求，整体外形的最大轮廓尺寸控制在50mm35mm25mm范围内，放在口袋里不会出现突兀的硌触感，躯体的壁厚统一设置为2mm，既保证了日常使用的结构强度，不会因为轻微摔碰出现开裂，也不会因为壁厚过大导致打印过程中出现形变翘边的问题。铰接位置的配合采用凹凸卡扣式的铰接轴设计，轴径为3mm，配合公差选用H7/f6的间隙配合，打印完成后无需额外打磨即可直接卡合装配，

　　卡合到位后两部分的转动阻尼适中，不会因为日常晃动出现自行松脱的情况，同时也方便用户后续自行拆解更换内部的小配饰或者香片。外形曲面的处理上，所有转折位置都做了R1以上的圆角过渡，没有尖锐的直角棱边，既提升了手持触摸的手感，也避免了日常使用过程中棱边勾挂丝线、划伤皮肤的问题。猫咪的外形轮廓做了适度的简化处理，没有做过于细碎的毛发纹理，既保证了仿生造型的辨识度，也避免了细碎结构在打印过程中出现断料、缺层的问题，同时日常使用过程中也不容易积灰，清洁打理更加方便。从实际使用的功能特性来看，除了基础的钥匙连接挂装功能外，分体式的结构也预留了一定的拓展空间，用户可以在前半部分或者后半部分的空腔内放置小型的NFC芯片、香薰棉片或者夜光填充物，

　　拓展个性化的使用功能，铰接结构的转动特性也让挂扣在随钥匙串晃动的时候会产生小幅的摆动，相比静态的一体挂饰更具灵动性。在结构强度校核阶段，针对挂环位置做了专项的受力强化，挂环与躯体连接的位置做了加厚的三角加强筋处理，可承受5kg以上的静态拉力，满足日常串挂多把金属钥匙的承重需求，不会出现挂环断裂导致钥匙丢失的问题。分模面的位置选择在猫咪躯体最粗的腰腹位置，这个位置的截面面积最大，铰接卡扣的接触面积也最大，能够承受更大的扭转力，日常使用过程中不会因为扭转受力出现卡扣断裂的问题。整体的壁厚设计也兼顾了不同打印材料的适配性，无论是PLA、ABS还是光敏树脂材料，都可以按照统一的参数打印，不需要针对材料调整壁厚设置，适配绝大多数桌面级FDM和光固化3D打印机的制作需求。
