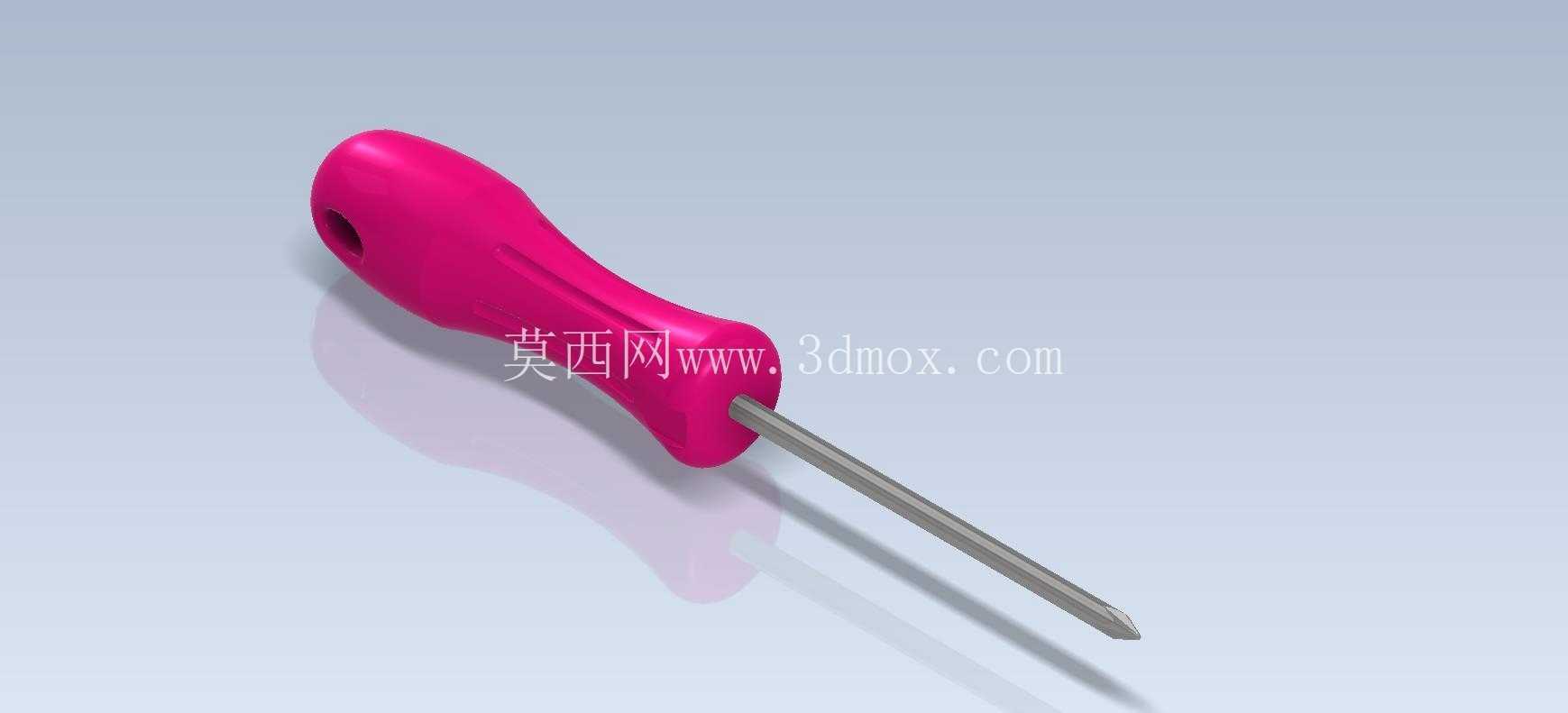

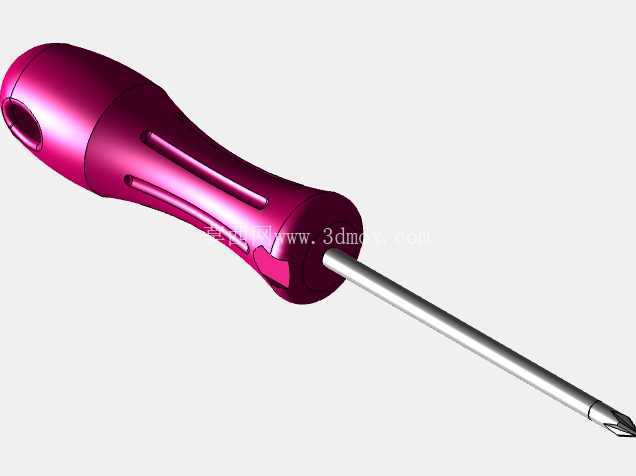

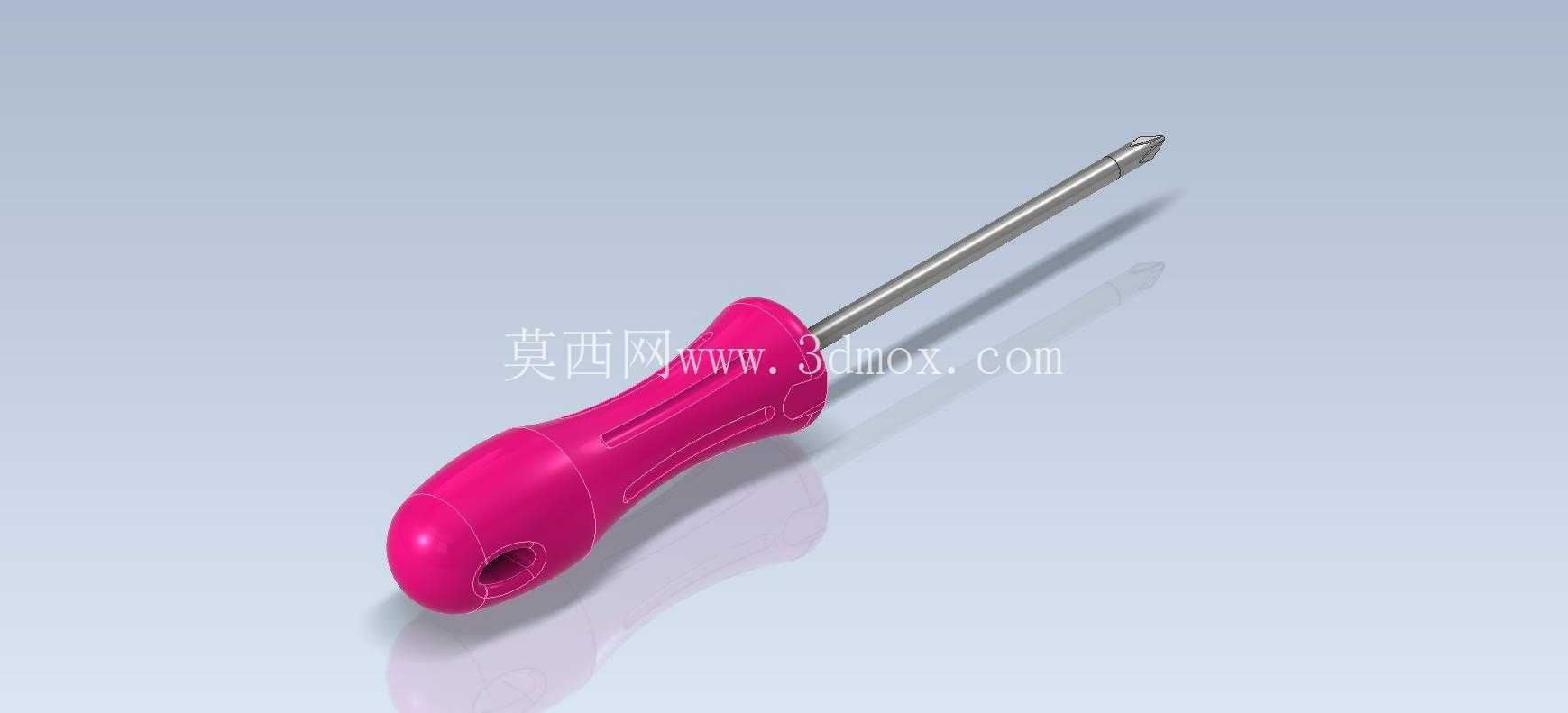

十字螺丝刀结构设计三维数模

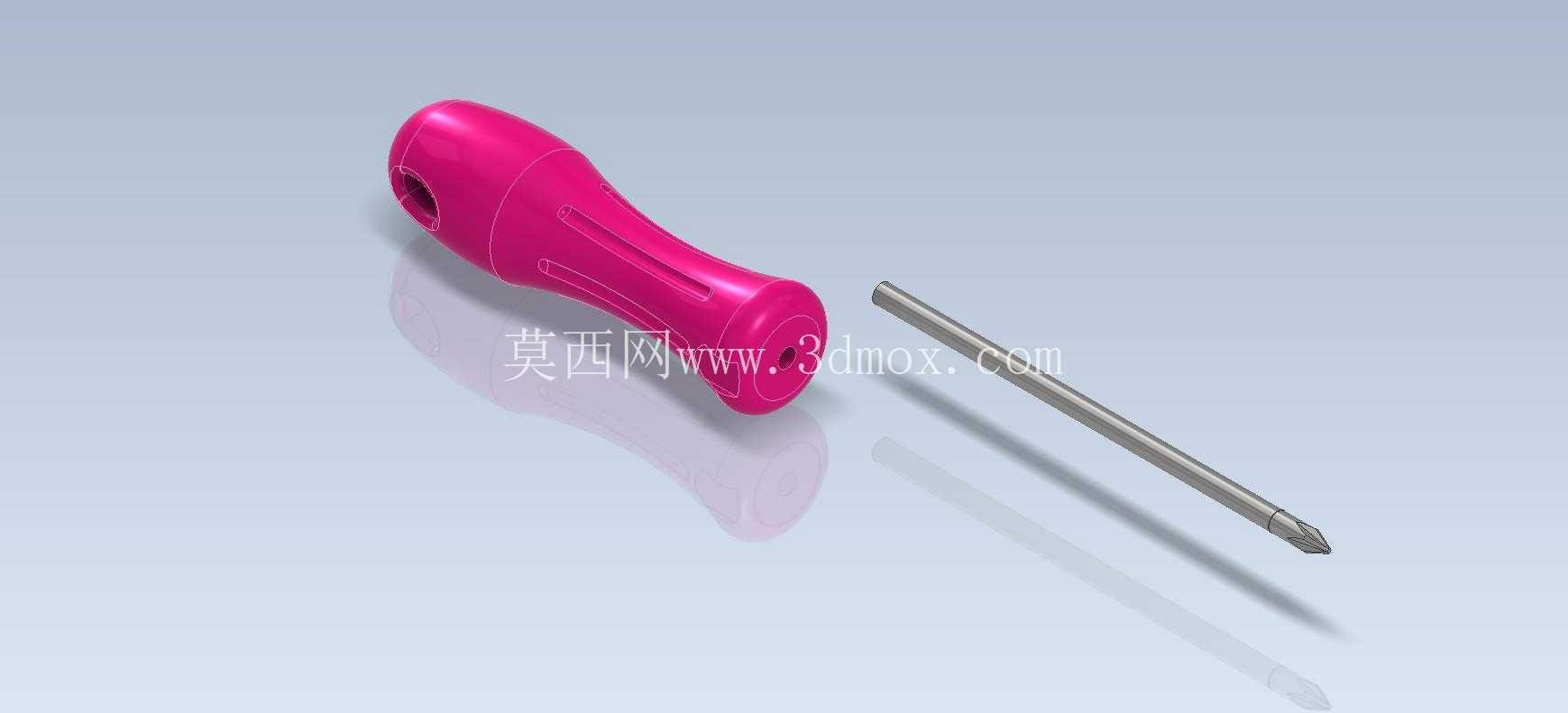

　　日常设备装配、维修场景中，螺丝刀是出现频率最高的手动紧固工具之一，这款十字螺丝刀的建模完全贴合一线装配作业的实际使用需求，没有多余的装饰性结构，每一处几何特征都服务于实际操作的受力与握持需求。先从作业端的刀杆部分说起，刀杆采用等径圆柱结构，材质对应工业级铬钒钢的应用场景，杆身直线度公差控制在0.1mm/m以内，保证拧动螺丝时不会出现偏摆打滑的问题，刀头部分的十字槽契合标准GB/T 10635的十字螺钉槽型尺寸，刀头端部做了微小的倒角处理，既可以快速对准螺丝槽位，又能避免长期使用后刀头边缘崩裂，延长工具的使用寿命。刀杆与手柄的连接部分采用嵌入式过盈配合结构，刀杆尾部延伸至手柄内部三分之二的长度，配合手柄注塑时的包覆结构，

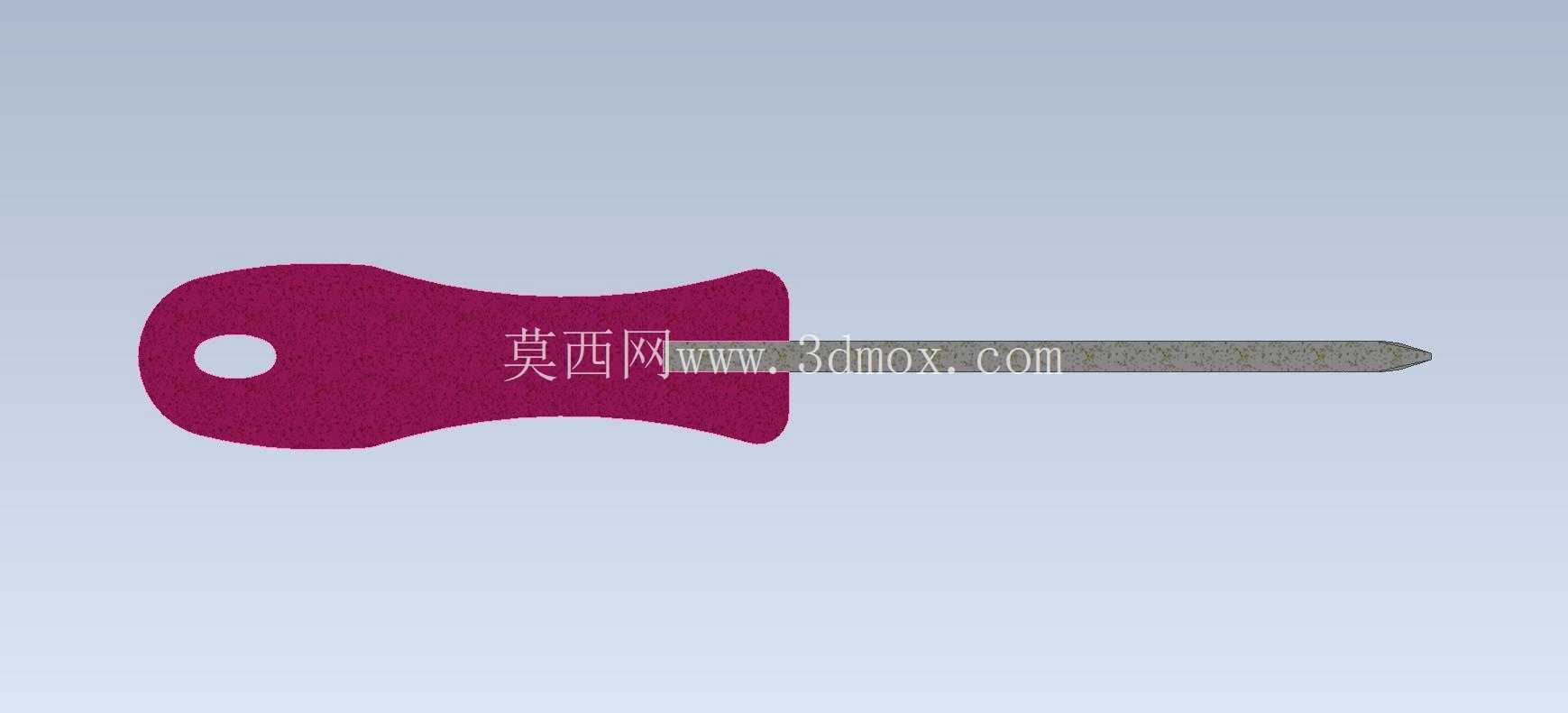

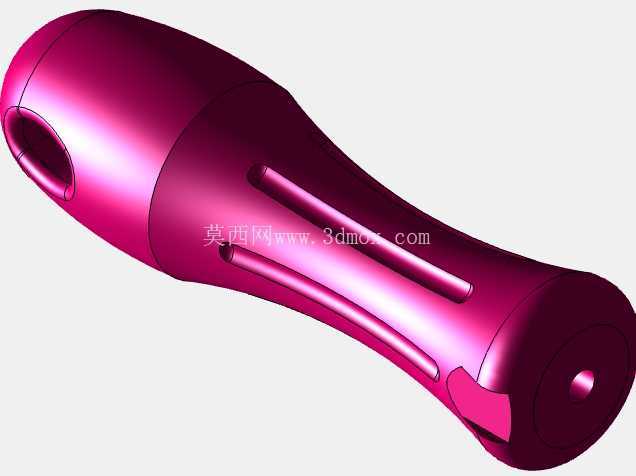

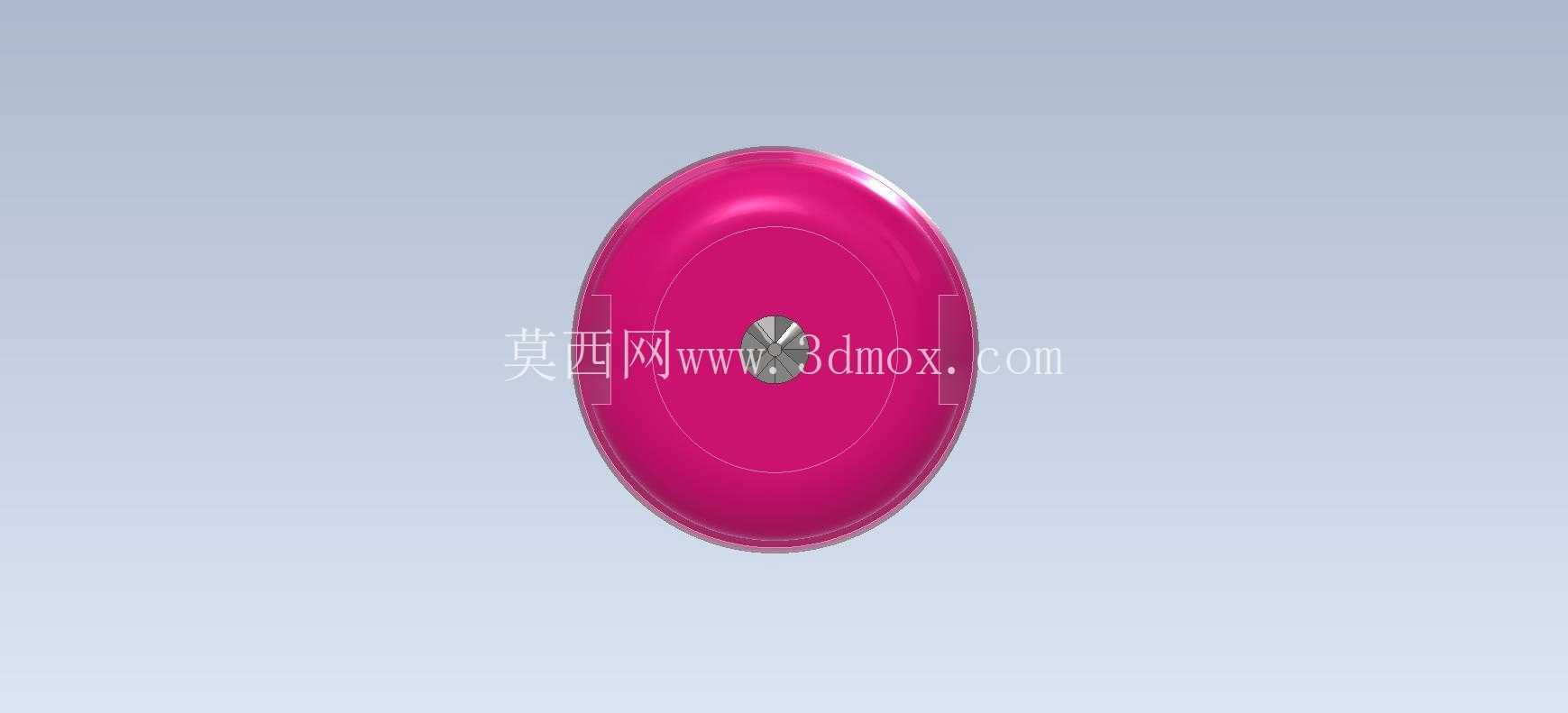

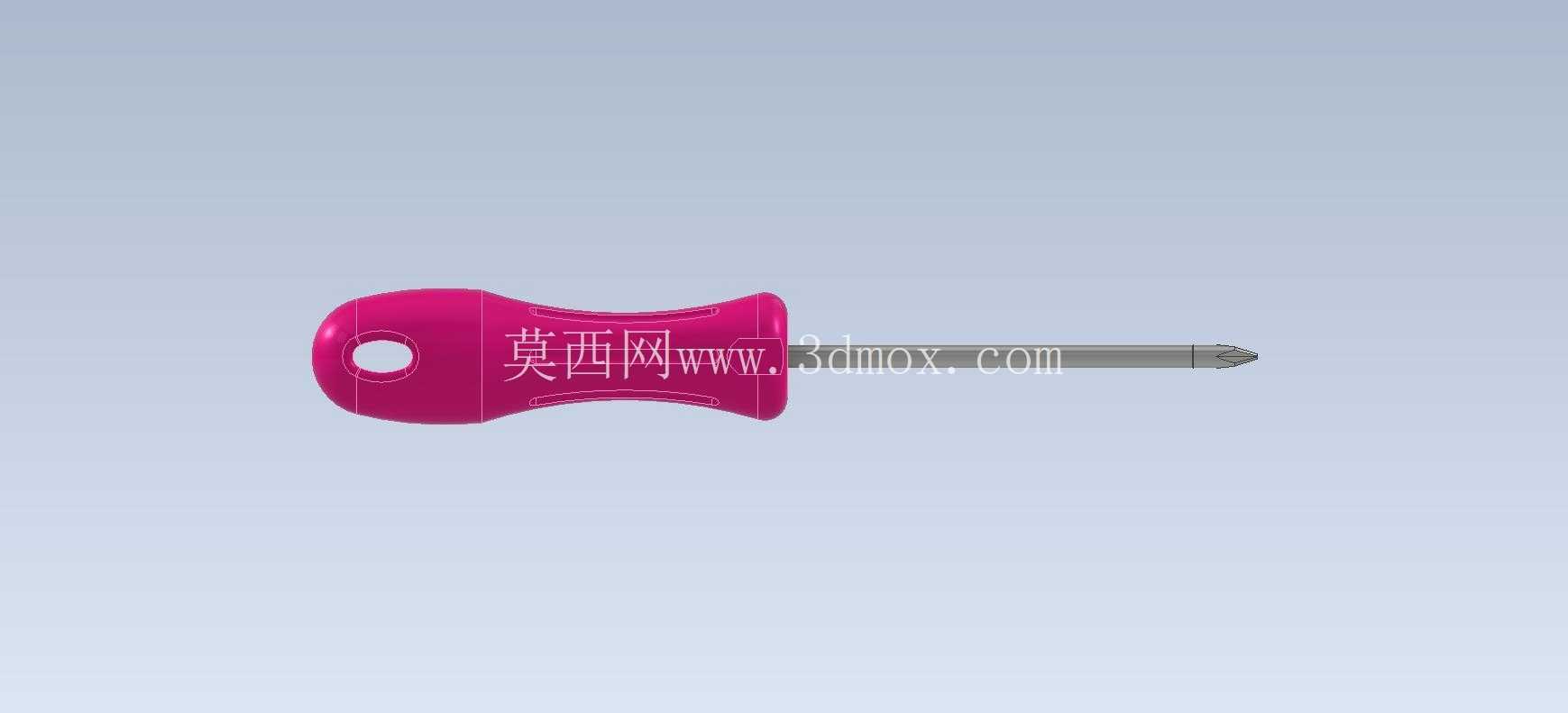

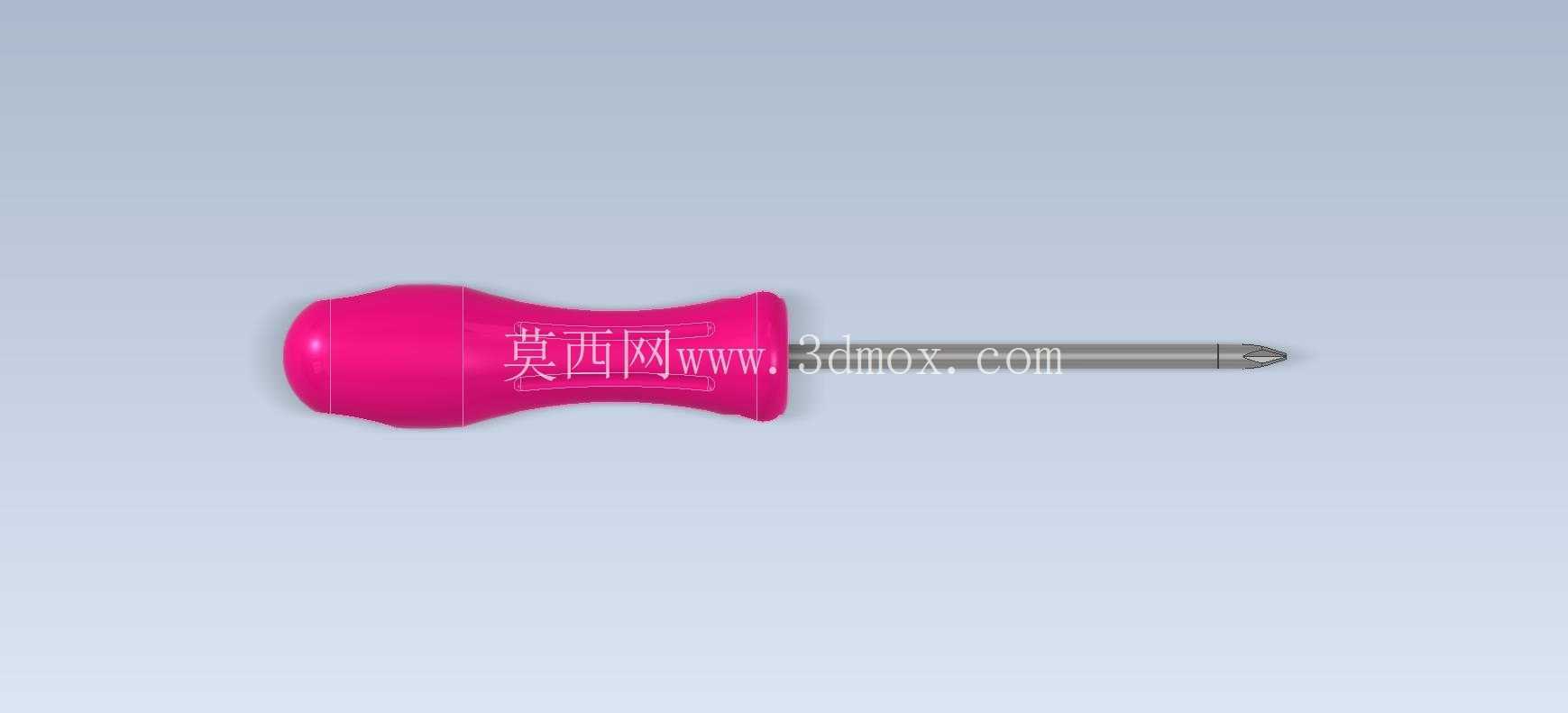

　　能够承受最大12N·m的扭转力矩，满足M3到M6规格十字螺丝的紧固、拆卸需求，不会出现拧动时刀杆与手柄松脱打转的问题。手柄部分采用符合人体工学的流线型造型，整体为带防滑纹理的椭圆柱结构，握持段的最大直径控制在32mm，刚好适配成年男性手掌的握持弧度，手柄表面的内凹防滑筋沿轴向均匀分布，即使手上沾有少量油污也能保证足够的握持摩擦力，不会出现打滑脱手的情况。手柄尾部做了圆弧过渡处理，掌心顶压施力时不会产生硌手的痛感，手柄端部还设计了直径6mm的悬挂孔，方便在工具架、工具包上悬挂收纳，减少工具丢失的概率。从尺寸边界来看，这款螺丝刀整体长度控制在200mm，其中刀杆长度100mm，手柄长度100mm，属于中型规格的十字螺丝刀，

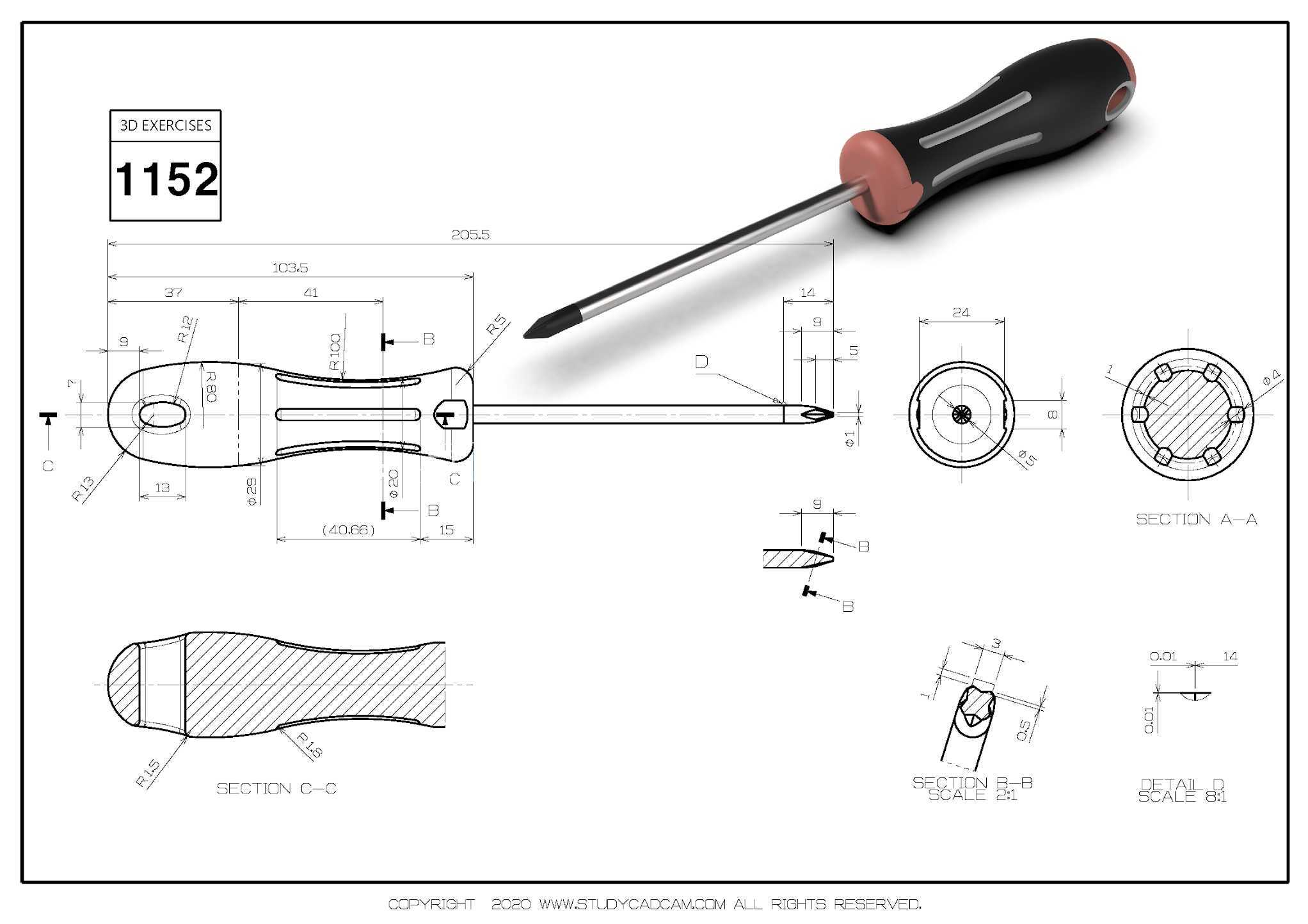

　　既可以应对常规设备表面的螺丝拆装，也能伸入深度不超过80mm的沉孔、狭窄腔体内完成作业，适用场景覆盖电子设备组装、小家电维修、机械设备日常维保、五金装配等多个领域。建模过程中，手柄的曲面过渡做了连续曲率处理，没有尖锐的棱角，既符合实际注塑生产的脱模要求，也避免了使用过程中棱角划伤手掌的风险；刀杆部分的圆柱面与刀头的十字槽特征做了精确的布尔运算，槽型的角度、深度完全匹配标准件参数，能够直接用于后续的工程图导出、手板制作或者3D打印验证。不同于装饰性的工具模型，这款数模的所有尺寸都参考了量产级螺丝刀的实际参数，手柄的壁厚控制在3mm，既保证了足够的结构强度，又不会因为壁厚过大增加不必要的材料成本，刀杆与手柄的配合位置做了定位台阶，

　　装配时可以快速定位到正确的安装深度，保证批量生产时的装配一致性。在实际的装配作业中，这类中型十字螺丝刀是工位上的标配工具，相比电动螺丝刀，它的扭力输出更可控，不会因为扭力过大拧滑螺丝槽或者拧断小规格螺丝，在精密装配、设备调试的场景下不可替代；手柄的材质对应PP+TPR包胶的实际工艺，软硬结合的材质既保证了手柄的结构刚性，又能提升握持的舒适度，长时间作业也不容易产生手部疲劳。建模时特意还原了刀头部分的微小锥度，越靠近端部尺寸越小，这样的设计可以让刀头更顺畅地插入螺丝槽内，即使螺丝槽有轻微的加工误差也能正常啮合，减少拧动过程中的滑脱风险；刀杆表面做了哑光质感的处理，对应实际产品的发黑防锈工艺，既提升了工具的防锈能力，又不会因为表面反光影响作业时的视线。
