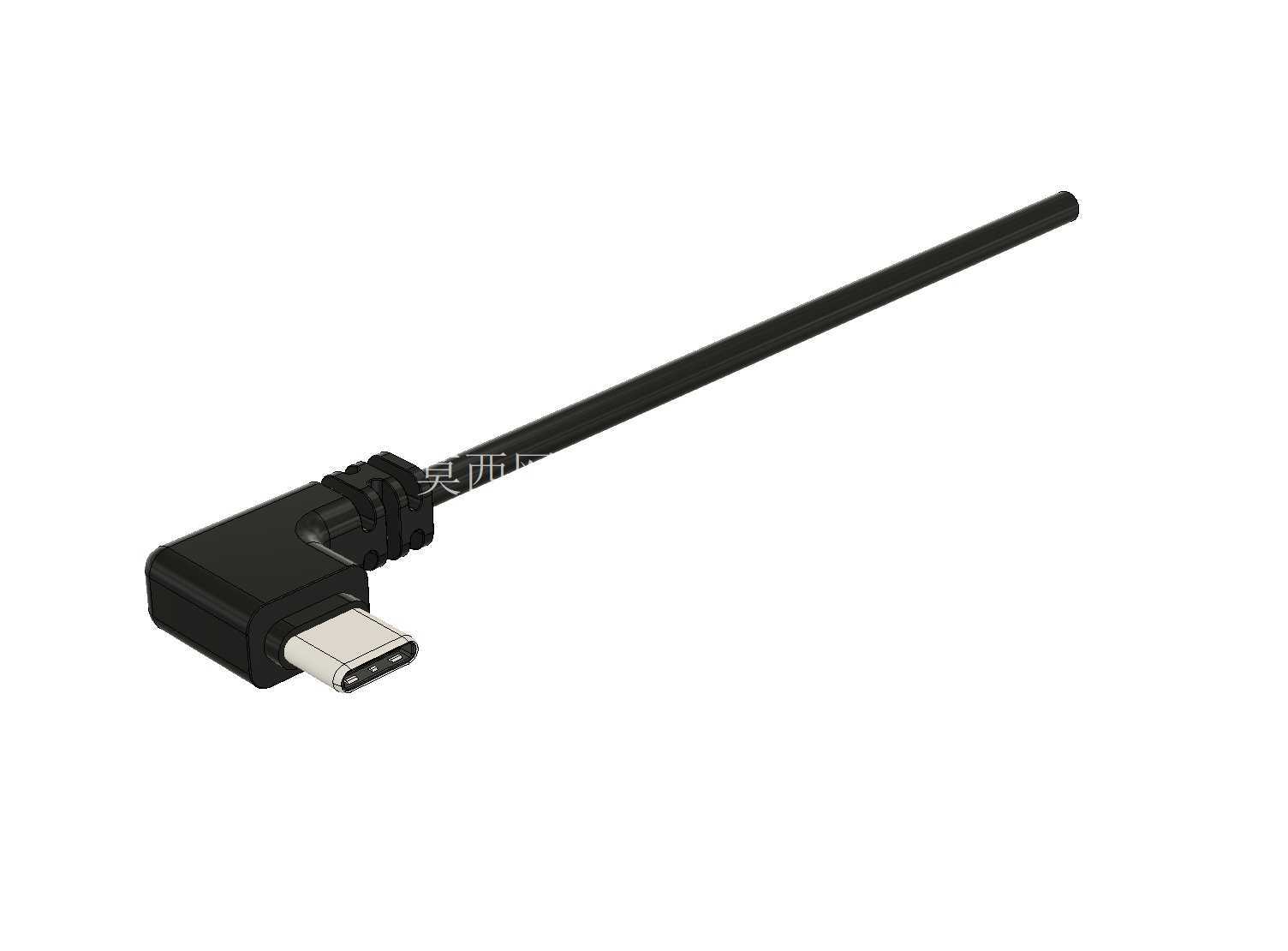

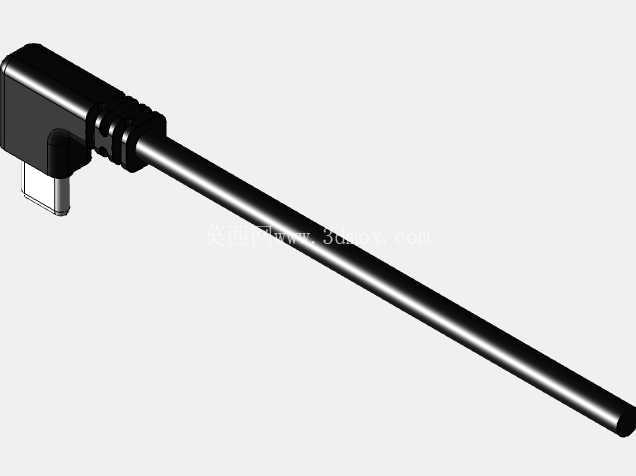

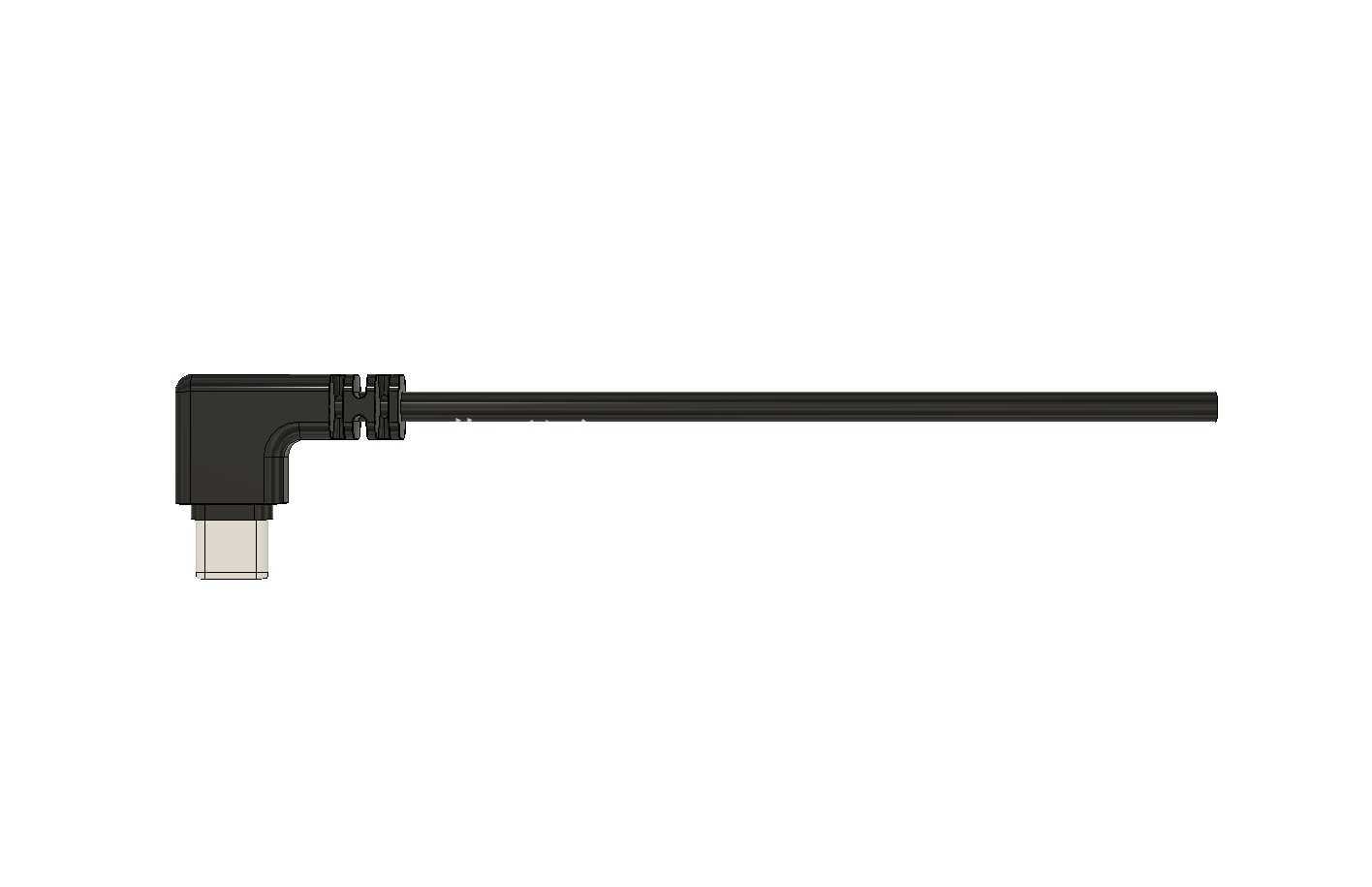

90度弯角USB-C公头四针裸线连接线

　　在小型化电子设备内部布线、狭小空间外设接线、测试工装临时接线这类场景里，直头USB-C接头经常会遇到出线方向与安装空间冲突的问题，要么接头突出设备外壳过多容易被磕碰折断，要么线材弯折半径过小长期使用出现线芯断裂，这款90度弯角结构的USB-C公头四针裸线，就是针对这类空间受限的接线场景设计的。从实际使用场景来看，这类弯角裸线常见于紧凑型工控板的调试供电、小型手持检测设备的内置充电接线、VR设备侧边走线、车载嵌入式模块的数据供电连接，还有桌面小型数码配件的内部布线，比如便携扩音器、迷你采集卡这类外壳内部空间局促的产品，直头接头插装后会占用垂直于板面的大量空间，弯角结构可以把出线方向引导到平行于安装面的方向，大幅压缩接头占用的垂直空间，

　　避免和外壳内壁、周边元器件产生干涉。这款接头的功能设计上，采用四针出线的配置，保留了电源正负极与核心数据传输针脚，去掉了全功能USB-C的多余针脚，既满足基础的5V供电与USB2.0数据传输需求，也简化了出线端的线芯数量，降低小空间内布线的理线难度，裸线尾端没有额外塑封接头，方便工程师根据实际接线需求自行压接端子、焊接焊盘，适配不同的板端接线座，不用再额外裁线剥线，减少现场加工的工作量。从结构设计思路来看，弯角位置的接头外壳做了加厚的过渡圆角，线材和接头衔接的位置做了应力释放结构，不是硬转折的直角，而是带圆弧过渡的衔接段，避免线材在弯折根部反复弯折出现铜芯疲劳断裂，公头的金属外壳做了全包覆处理，

　　插合后可以和母座的金属外壳形成完整的屏蔽回路，减少外界电磁干扰对电源与数据信号的影响，适合在有一定电磁干扰的工控设备内部使用。尺寸与安装边界方面，弯角接头的主体部分在插合方向上的长度比常规直头USB-C公头缩短了近60%，插装后突出母座安装面的垂直高度控制在较低范围，出线方向平行于安装面，线材外径控制在常规细径数据线的尺寸水平，弯曲半径满足小空间内反复弯折的使用要求，尾端裸线部分预留了足够的剥线长度，方便不同场景下的接线加工。在实际选型使用的时候，需要注意匹配母座的插合深度，这款公头的插合段尺寸符合标准USB-C公头的规范，和常规板载卧式、立式USB-C母座都能适配，弯角的出线方向可以根据安装需求选择左弯或者右弯的版本，

　　避免和周边的电容、电阻、接线座等元器件产生位置冲突，四针的线芯定义遵循常规USB接线规范，红色线芯对应电源正极，黑色对应电源负极，白色与绿色对应数据传输的正负信号，接线时不需要额外查阅特殊定义，和常规USB接线的线序保持一致，降低接线出错的概率。另外接头的塑壳部分采用耐磨的硬质工程塑料材质，日常插合过程中不容易出现磨损掉屑，金属插舌部分做了加厚处理，多次插拔后也不容易出现变形松动，适合需要反复插拔的测试工装场景使用，尾端的线材外被采用耐磨的柔性材质，在设备内部走线时可以顺着壳体内壁的走线槽排布，不会因为长期处于弯折状态出现外被开裂的问题。
