石材加工用多工位板材分级处理设备

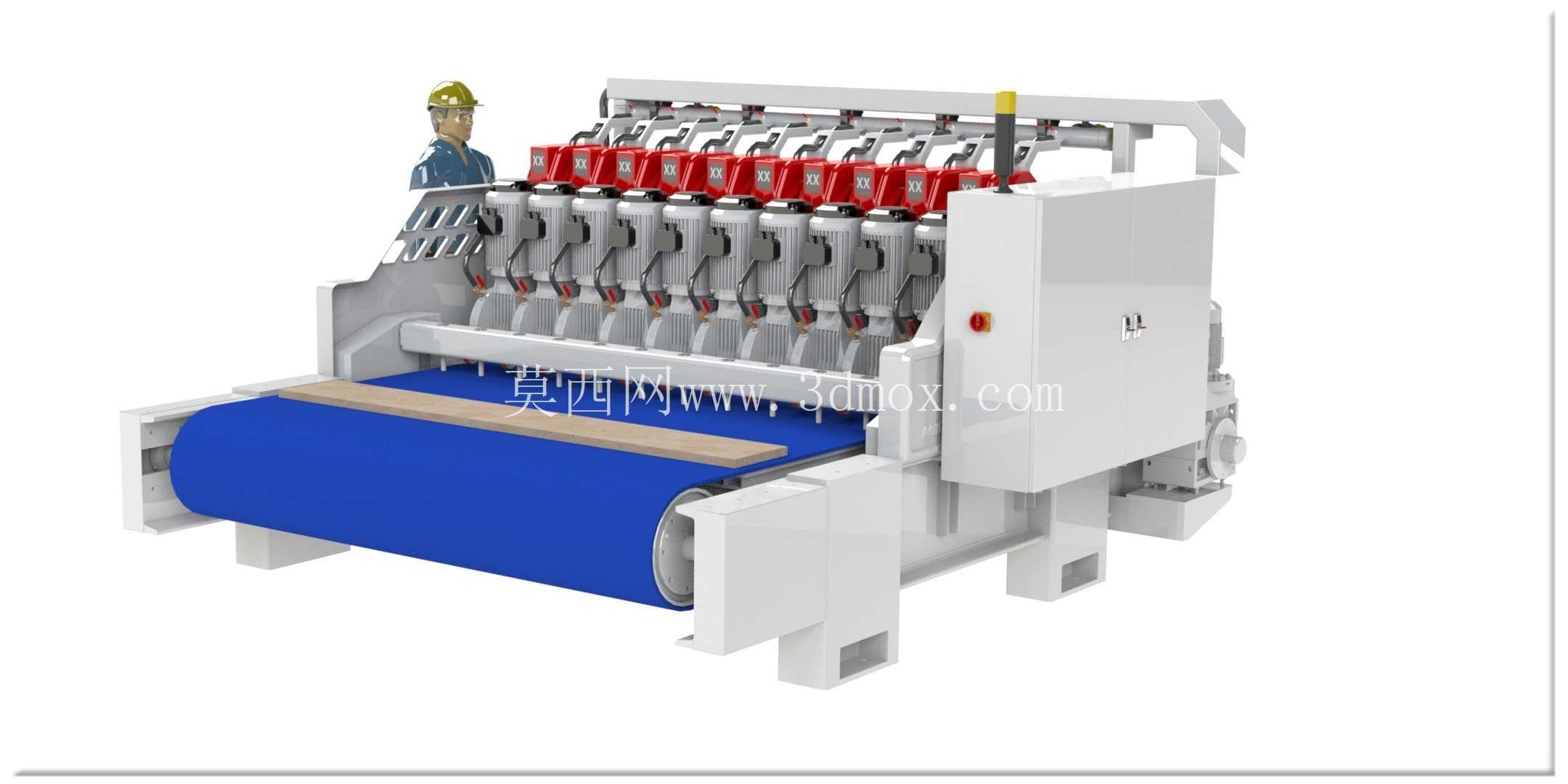

　　在建筑装饰石材加工的量产产线环节，荒料经过锯切、定厚、粗磨后的大板，需要快速完成表面品级筛查与分级，才能匹配后续的精磨、抛光、切边工序的工艺参数，同时对应不同品级板材的下游订单分流，这套多工位石材分级设备正是针对该场景开发的专用处理装备。设备整体采用卧式贯通式布局，进料端适配常规石材产线的辊道输送接口，底部的大直径包胶传动辊作为主输送载体，辊面采用高耐磨丁腈橡胶材质，邵氏硬度控制在65-70度区间，既可以避免硬质辊面刮伤石材大板的粗磨表面，又能提供足够的摩擦力带动20-50mm厚度的花岗岩、大理石大板平稳通过检测工位，单根传动辊的承载上限按照单块3m*1.8m规格、厚度50mm的花岗岩大板重量设计，预留1.5倍的安全冗余，

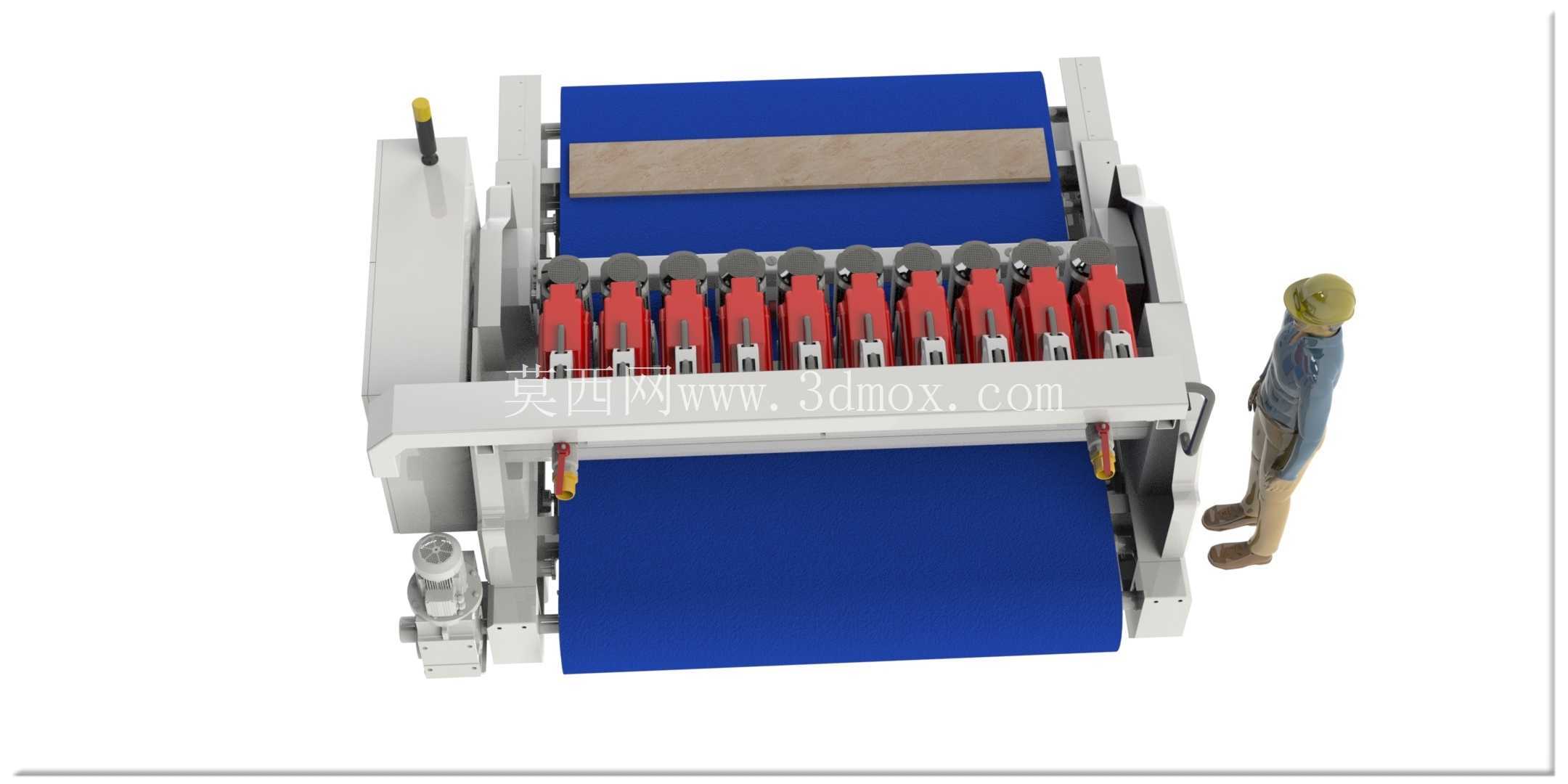

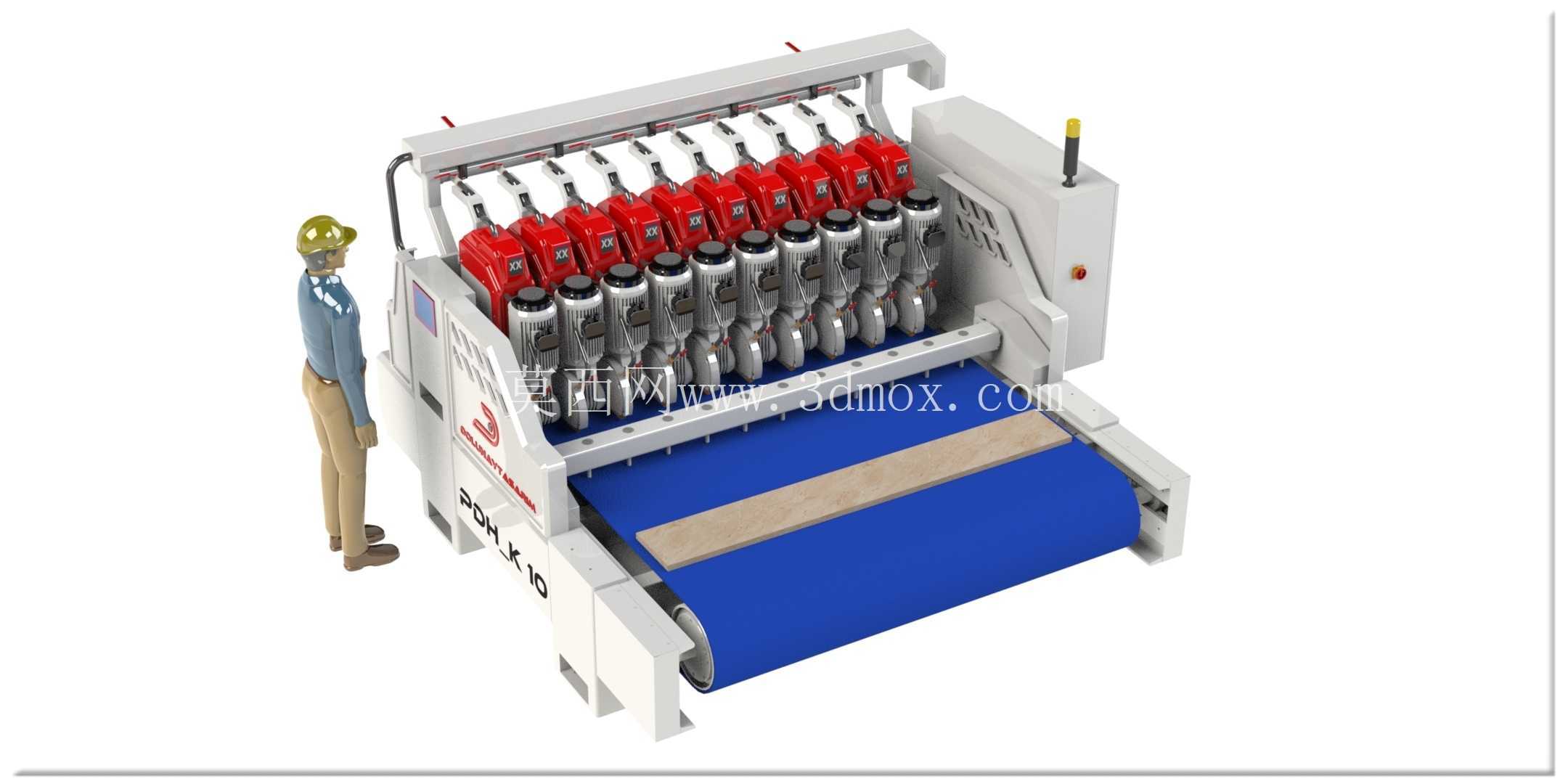

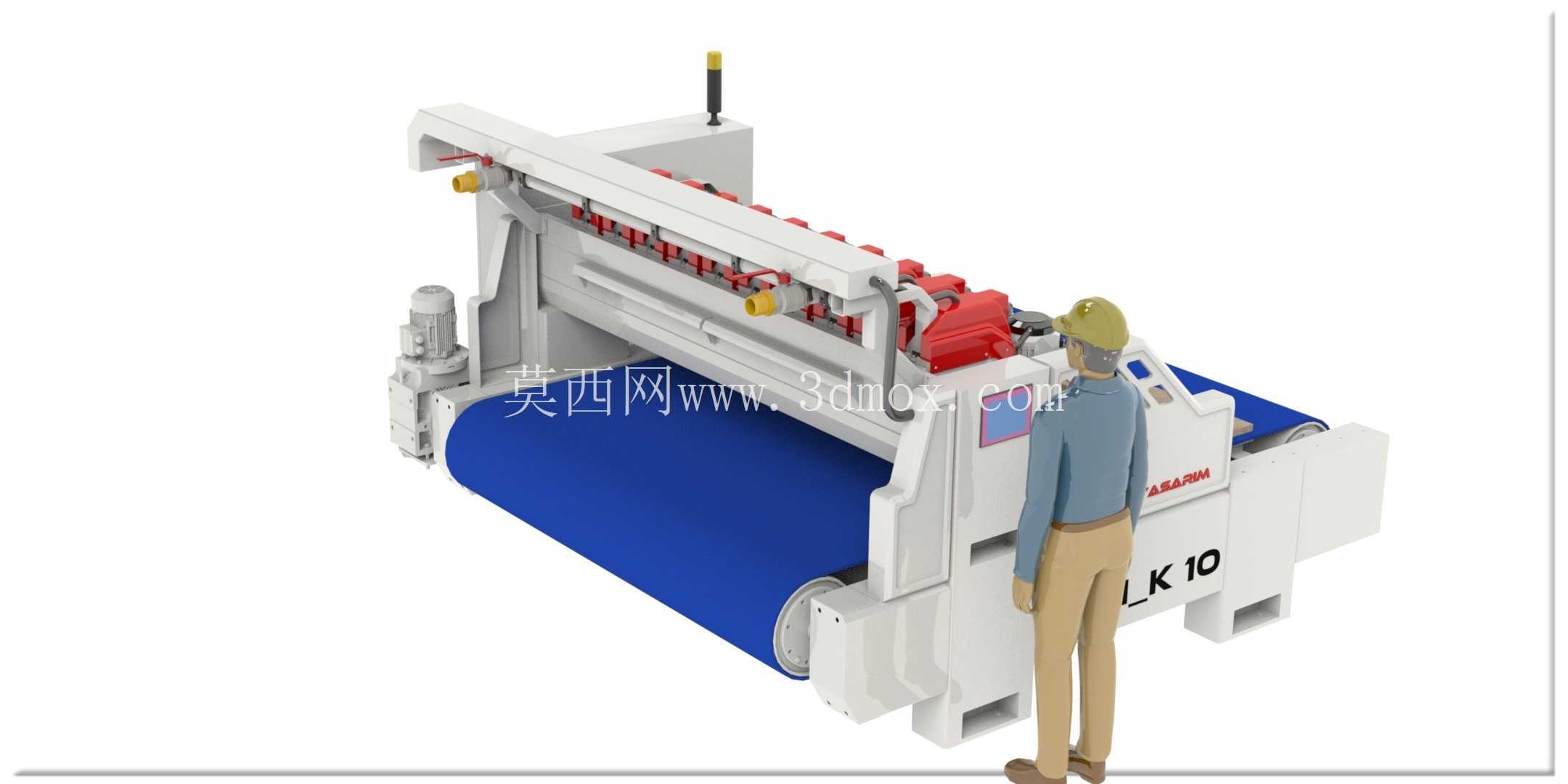

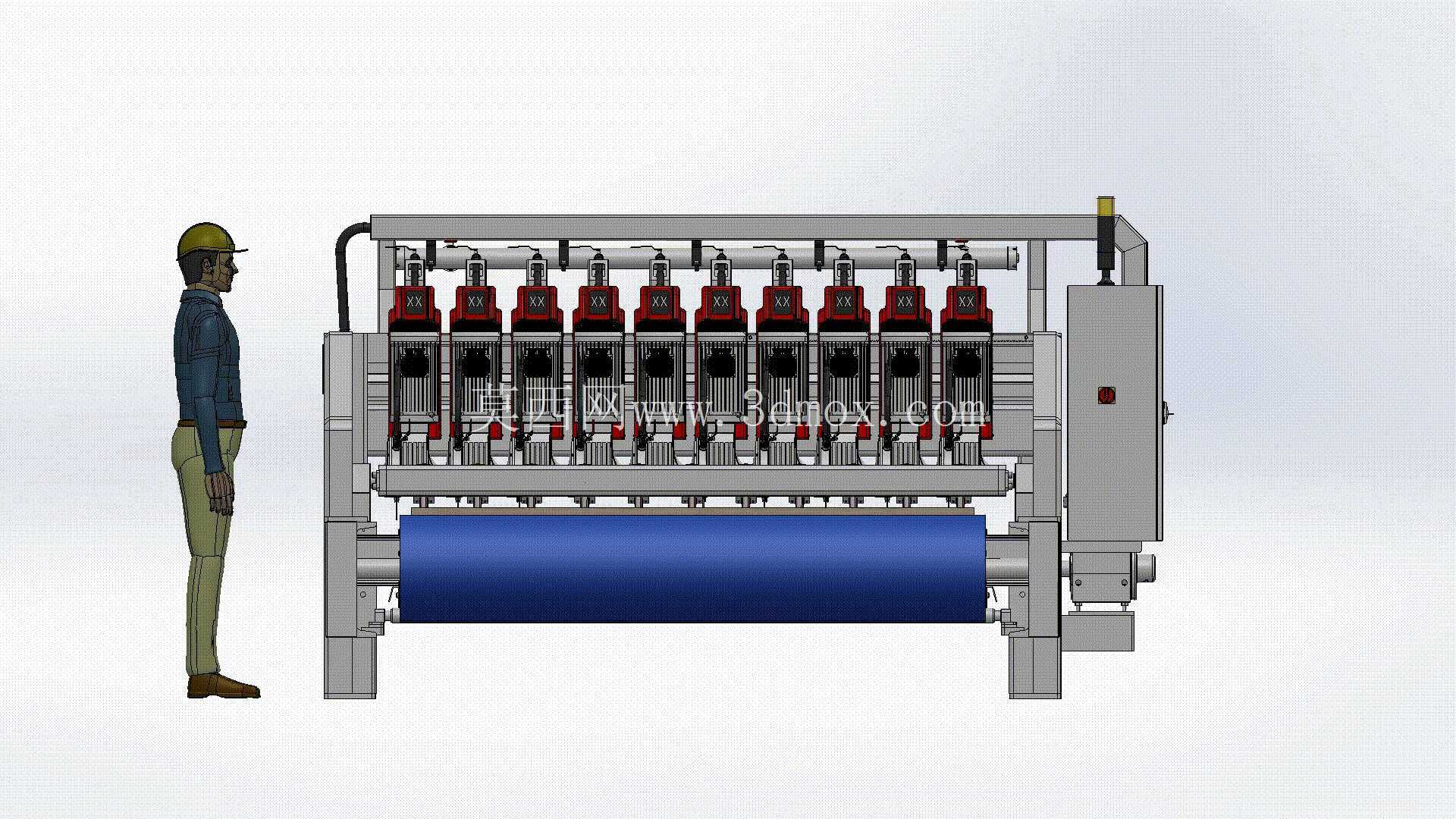

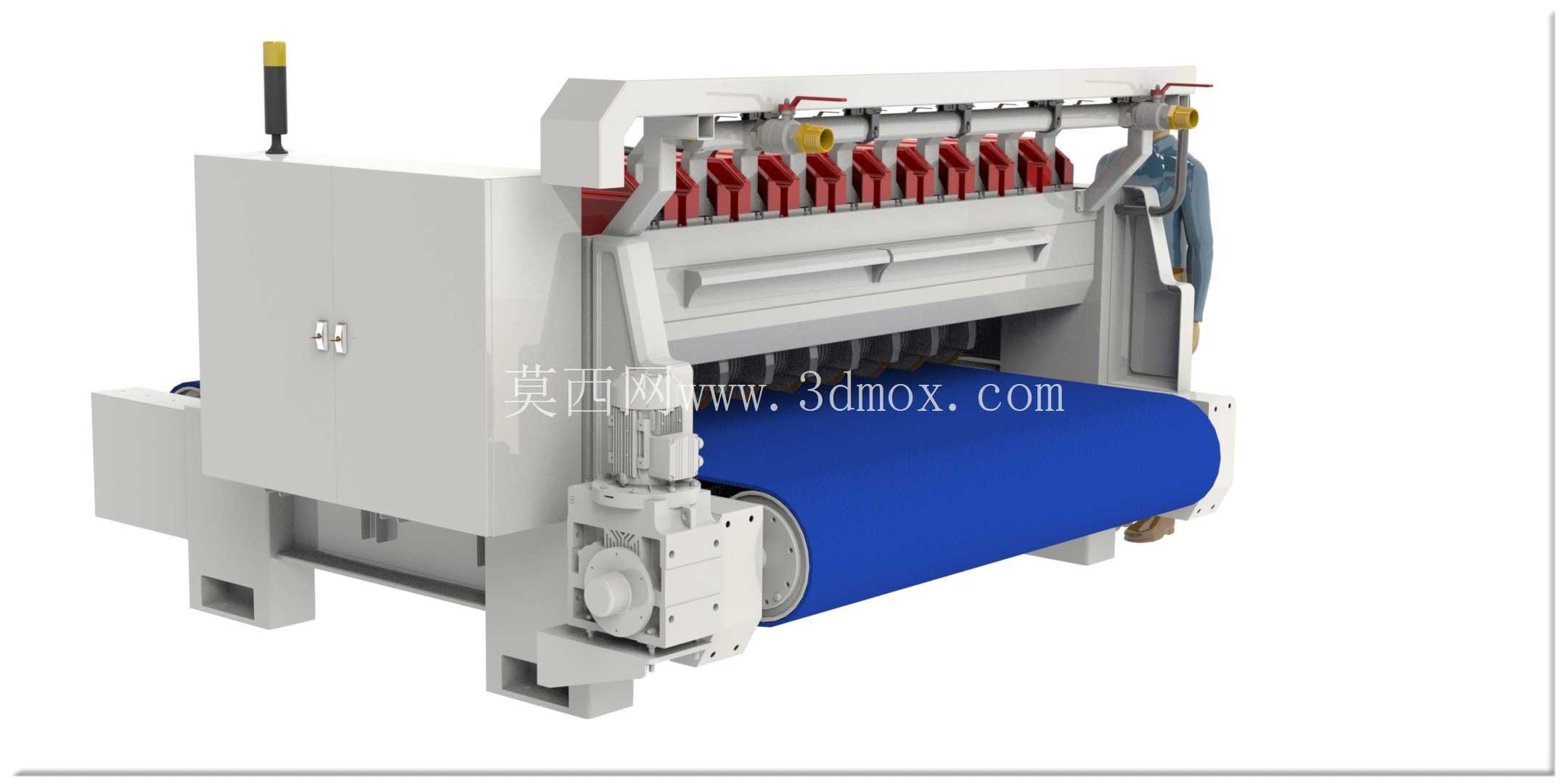

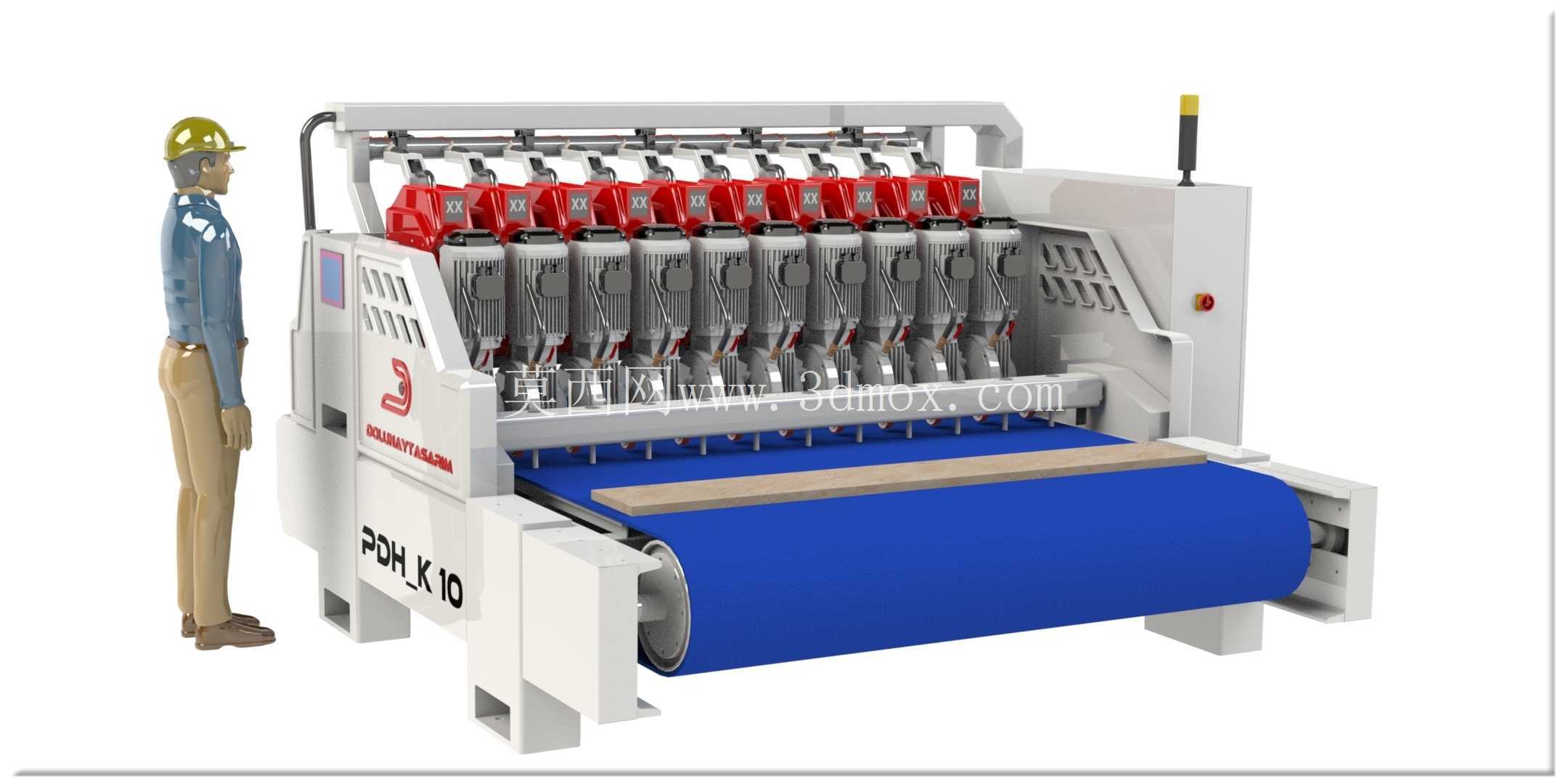

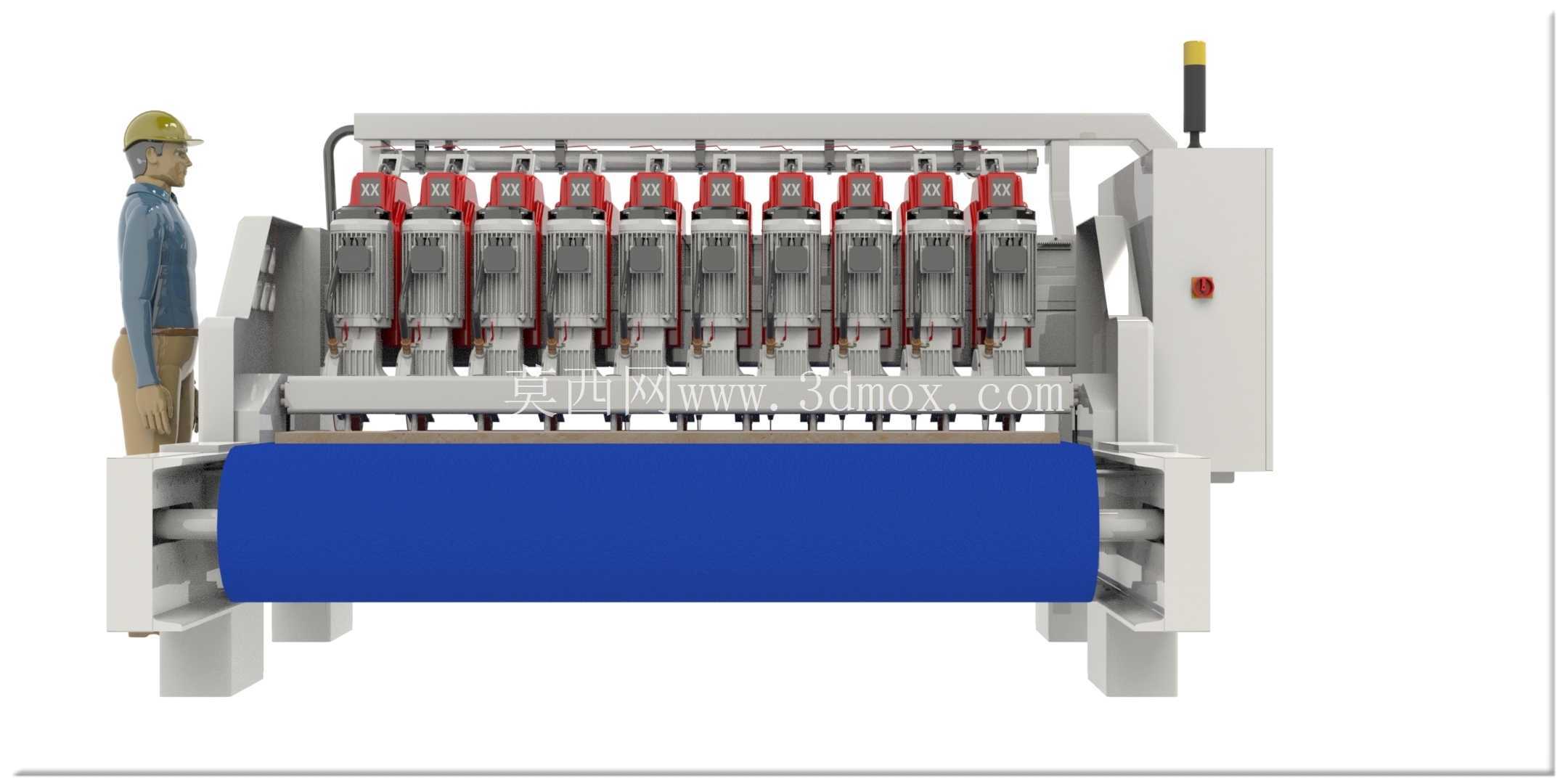

　　避免大规格板材输送过程中出现辊体变形。设备上部沿输送方向等距排布12组独立的检测执行单元，每个单元都带有独立的升降导向结构与检测探头安装位，可根据不同厚度的板材快速调整探头的工作高度，相邻单元的中心距经过精确计算，既保证检测覆盖范围无盲区，又避免单元间距过小导致的维护空间不足，每个单元的侧边都设置了快拆式检修盖板，日常维护时不需要拆解整体机架即可完成探头校准、易损件更换的操作。设备两侧设置了立式导向立柱，立柱内部集成了输送辊的传动轴承座与动力传输链路，主传动电机布置在设备出料端的侧方机架内，通过链传动结构将动力传递至每一根输送辊，传动链路外侧设置全封闭的防护罩，避免石材加工过程中产生的石粉、冷却液飞溅进入传动部件造成磨损，

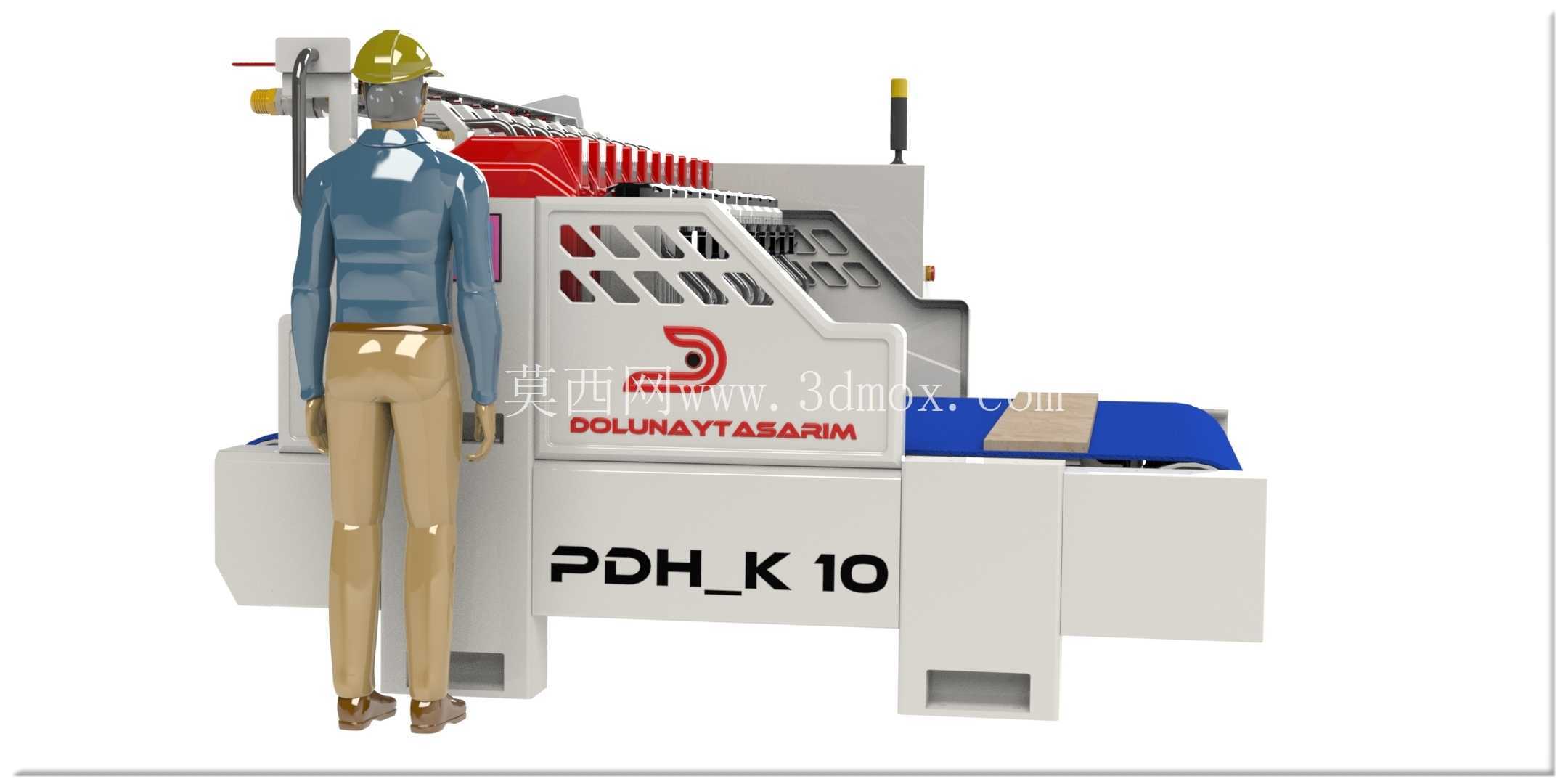

　　延长设备的无故障运行周期。从安装边界来看，设备的进料高度与常规石材加工产线的输送辊道高度保持一致，不需要额外搭建过渡衔接平台，设备整体的宽度方向预留了两侧各600mm的操作维护通道，顶部距离车间顶面的最小安全距离预留800mm，满足车间起重设备吊装检修部件的空间需求，设备的电控柜集成在出料端的侧方机架上，不需要额外单独布置柜体，减少产线的占地面积。在实际使用过程中，粗磨后的石材大板从进料端进入设备后，沿输送辊道匀速通过所有检测工位，各工位的检测单元同步对板材的表面平整度、厚度偏差、表面缺陷进行逐区域扫描，检测数据实时汇总至控制系统，完成板材的品级判定后，在出料端对接的分流机构会根据判定结果将板材输送至对应品级的后续加工工位，

　　替代传统人工肉眼筛查、手工测量的分级模式，大幅提升分级效率与判定标准的一致性，避免人工判定的主观误差。设备的机架主体采用加厚矩形钢管焊接而成，焊接后经过整体去应力退火处理，避免长期承载重型石材板材出现机架变形，所有与石粉、冷却液接触的金属表面都做了防腐喷塑处理，提升设备在高湿、高粉尘石材加工车间的环境适应性，设备底部设置了可调式支撑脚，可根据车间地面的平整度调整设备水平度，保证输送辊道的平面度偏差控制在每米0.1mm以内，避免板材输送过程中出现跑偏、卡滞的问题。
