螺旋弹簧式液压阻尼减震结构设计

　　这类螺旋弹簧搭配阻尼筒的减震结构，最常见的应用场景覆盖轻型代步车辆后悬架、小型自动化设备隔振工位、户外移动作业装备的行走缓冲单元，也常被用作小型试验台架的冲击缓冲组件。实际工况中，这类部件核心作用是承接垂直方向的往复冲击载荷，将瞬间输入的刚性冲击转化为弹簧形变与阻尼介质耗散的渐进式作用力，避免冲击直接传递到主体承载结构，既可以降低结构件的疲劳损伤速率，也能提升搭载平台的运行平稳性。

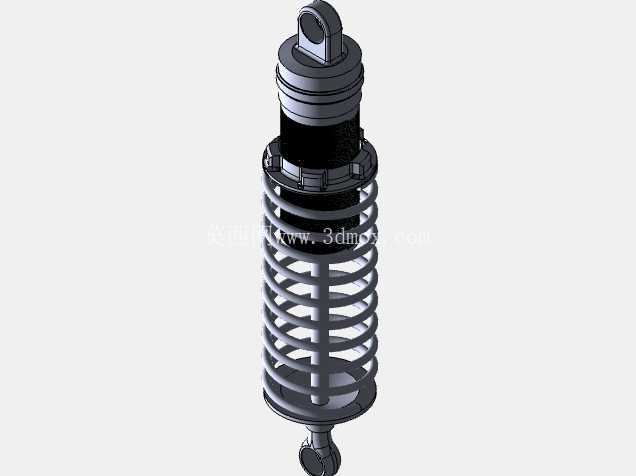

　　从功能特性来看，该结构采用同轴布局设计，螺旋弹簧套置在阻尼筒体外侧，两端分别通过带铰接孔的安装座与上下承载结构连接，铰接结构自带角度补偿能力，可适配工作过程中上下连接端产生的小幅度摆角偏移，避免安装位出现卡滞或附加弯矩。弹簧部分采用等节距圆柱螺旋设计，刚度特性呈线性，在额定载荷范围内形变与受力呈稳定对应关系，便于前期选型时匹配不同载荷等级的使用需求；阻尼筒体部分内置节流阻尼结构，可在弹簧往复伸缩过程中提供持续的阻尼力，抑制弹簧压缩回弹过程中的多余振荡，让冲击能量快速耗散，避免出现反复弹跳的情况。

　　设计过程中，首先需要确定额定承载上限与最大动载荷系数，结合安装空间的边界约束确定弹簧的中径、丝径与有效圈数，保证弹簧在极限压缩状态下不会出现并圈碰磨，同时预留足够的安全压缩余量，避免过载时弹簧发生塑性变形。阻尼筒的行程需要与弹簧极限压缩量完全匹配，筒体的外径要小于弹簧内径，预留足够的径向间隙，避免工作过程中弹簧与筒壁发生摩擦剐蹭，影响部件使用寿命。两端的铰接安装孔采用同轴度公差约束，保证安装后活塞杆的运动方向与受力方向保持一致，降低活塞杆的侧向受力，避免密封件偏磨导致阻尼介质泄漏。

　　外形尺寸方面，整体结构呈细长圆柱状，安装状态下的总长度由自由长度与额定压缩量共同决定，两端铰接孔的中心距是安装对接的核心尺寸参数，选型时需要匹配搭载结构的安装位间距；径向最大尺寸为弹簧的外径，设计时需要在安装位周边预留足够的径向活动空间，避免弹簧伸缩过程中与周边结构件发生干涉。安装边界上，两端铰接点需要采用带自润滑衬套的连接结构，可适配一定范围内的安装角度偏差，同时降低铰接位置的转动摩擦阻力；安装时需要保证减震器的受力方向尽量与活塞杆轴线重合，侧向力占比不能超过额定载荷的百分之五，否则会大幅缩短阻尼筒的密封寿命。

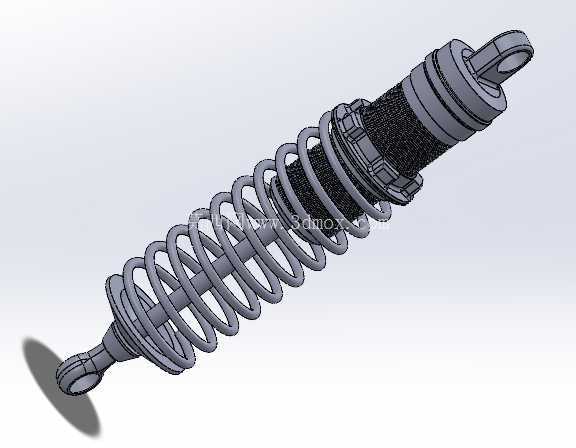

　　实际建模过程中，螺旋弹簧部分通过螺旋线扫描生成实体，节距与丝径参数严格匹配设计计算值，弹簧两端的并圈磨平结构按照实际加工工艺建模，保证端面与安装座的贴合度；阻尼筒体部分采用分层建模思路，分别构建外筒、活塞杆、端盖、密封件、上下连接吊耳等子零件，装配时按照同轴、端面贴合的约束关系完成组装，可直观模拟伸缩过程中的部件运动关系，验证各零件在极限行程下是否存在干涉。这类结构的设计难点在于弹簧刚度与阻尼系数的匹配调校，刚度过高会导致缓冲效果不足，刚度过低则会出现支撑不足、晃动量过大的问题，阻尼过大则会让结构失去缓冲能力，阻尼过小则无法有效抑制振荡，建模阶段可通过运动仿真模块模拟不同冲击载荷下的响应曲线，提前验证参数匹配合理性，减少后续实物试制的调整次数。
