卧式注塑成型设备结构三维设计

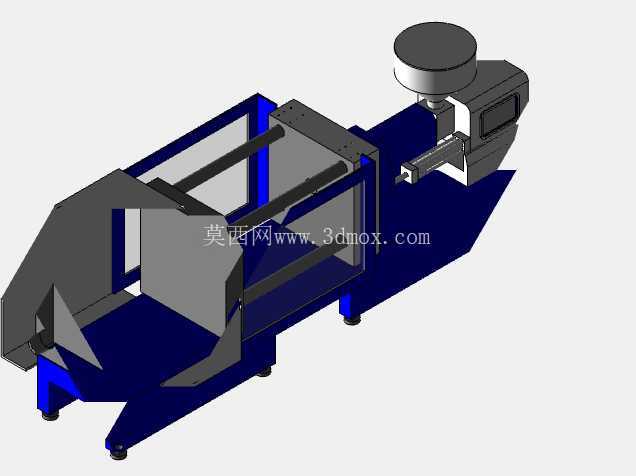

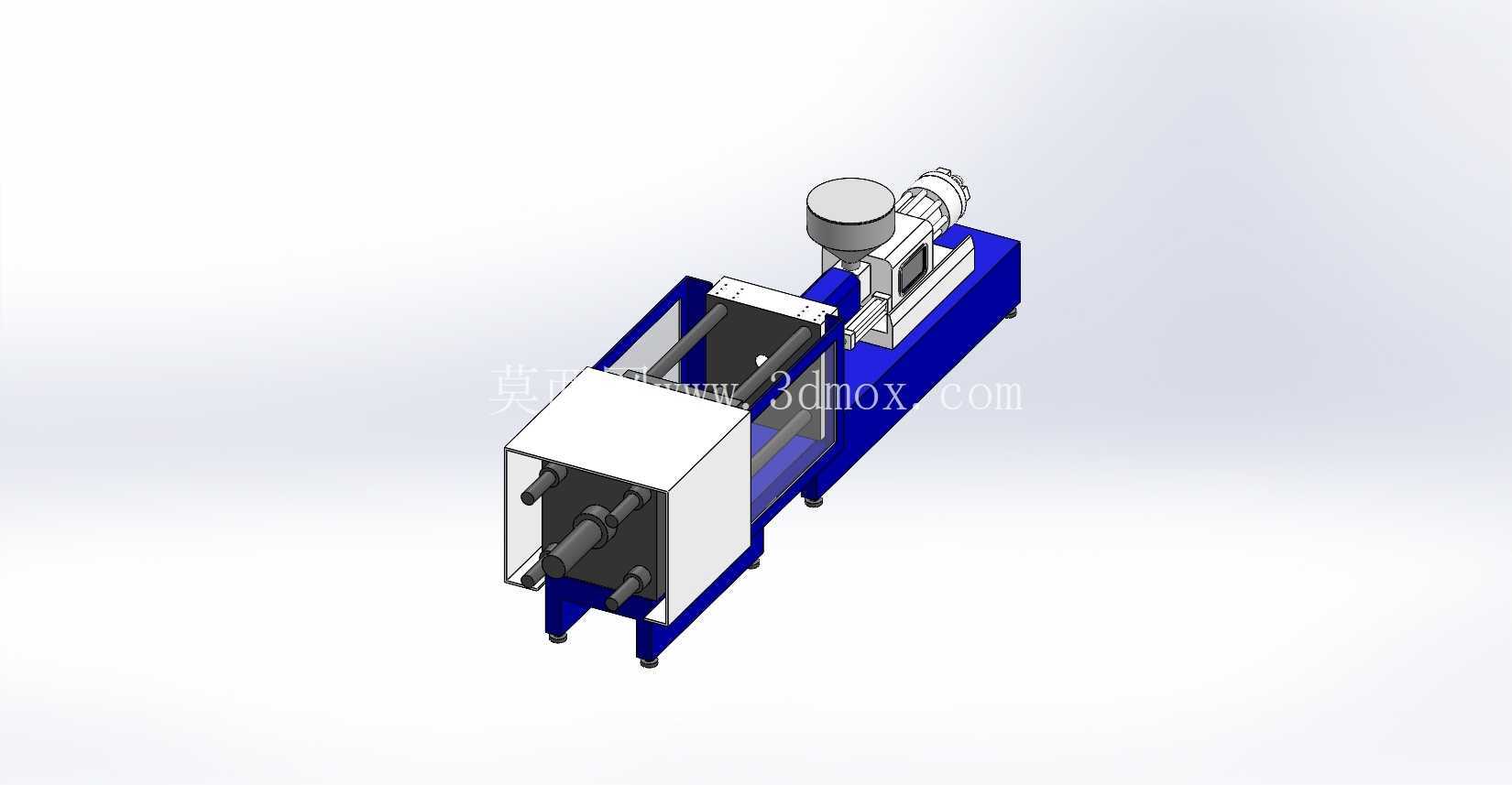

　　这套三维结构完整还原了小型卧式注塑成型设备的核心组成，从实际产线应用来看，这类设备多用于小尺寸精密塑胶件的批量生产场景，常见于消费电子接插件、小型家电结构件、汽配精密卡扣等产品的成型工序，相比大型注塑机，其占地空间更小，换模调试效率更高，适配多品种小批量的柔性生产需求。从结构布局来看，设备采用经典的卧式直压合模搭配螺杆塑化注射的排布逻辑，合模单元布置在机身前端，采用三板式合模架构，动模板通过线性导轨与机身基座连接，配合尾部的锁模机构提供足够的锁模力，避免射胶过程中出现飞边缺陷；设计时在动模板与定模板上预留了标准的模具安装螺孔与定位圈沉台，适配行业通用的小型模架安装尺寸，安装边界上，设备基座底部预留了地脚螺栓固定孔位，可直接固定在车间硬化地面上，机身侧面预留了液压管路与电气走线的排布空间，避免管线干涉运动部件。塑化注射单元布置在机身尾部上方，料斗采用直落式进料结构，直接对接料筒尾部的进料口，料筒外部包覆分段式加热圈结构，可根据不同塑胶原料的熔融特性调整各段加热温度，螺杆采用止逆环结构设计，射胶时可有效防止熔料回流，保证射胶量的稳定性；注射座整体可通过底部导轨实现前后移动，方便日常清理料嘴与模具浇口套的对接调整，料嘴处设计了球面贴合结构，对接时可保证密封效果，避免射胶过程中出现溢料问题。机身整体采用焊接框架结构，内部集成了液压站的安装空间，液压管路沿机身内部线槽排布，外部仅预留执行元件的连接接口，既可以保护管路不受车间杂物磕碰，也能让设备外观更规整；安全防护方面，合模区域两侧设计了可开合的防护门结构，防护门上预留了透明观察窗，生产过程中可直接观察模腔内的成型状态，同时防护门配备了安全联锁触发结构，只有防护门完全闭合时设备才能执行合模射胶动作，避免操作过程中出现安全隐患。从设计细节来看，所有运动部件的行程限位都预留了硬限位与软限位的双重安装位置，硬限位采用高强度缓冲块结构，可在软限位失效时阻挡运动部件超程，避免设备结构损坏；顶出机构布置在动模板中心位置，采用液压顶出结构，顶出行程与顶出力可根据模具顶出需求调整，顶杆位置预留了标准的顶杆安装孔，可适配不同模具的顶出点位排布。设备的冷却水路接口统一布置在定模板侧的机身上方，可直接对接车间冷却水循环系统，对模具与料筒下料口区域进行冷却，避免原料在下料口提前熔融堵塞进料通道；整机的重心经过配平设计，空载与满载状态下都不会出现机身倾斜问题，安装时不需要额外做配重调整，设备四周预留了足够的维护操作空间，日常更换加热圈、清理螺杆、调整锁模力等操作都可以在不拆解机身主体结构的情况下完成，大幅降低了后期的维护成本。在建模过程中，所有配合面都按照实际加工公差预留了装配间隙，运动部件的行程范围完全符合实际设备的运行参数，没有出现干涉或行程不足的问题，连接紧固件全部采用行业标准件，可直接从标准件库调用对应型号，不需要单独定制，大幅缩短了后续出工程图与实际加工装配的周期。
