1英寸NPT接口容器连接式液位计结构

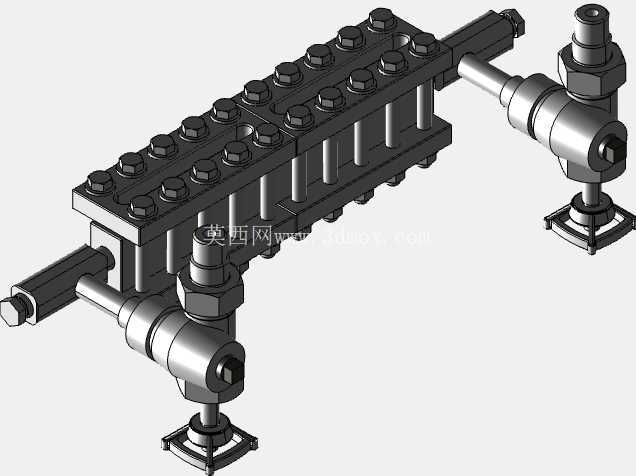

　　在承压类工业容器的运行监测体系中，液位参数的实时可靠获取是保障生产安全、稳定工艺指标的核心环节，这款适配1英寸NPT容器接口的液位计，正是面向中低压密闭容器液位监测场景开发的专用检测部件，广泛应用于化工储槽、锅炉汽包、油气分离罐、水处理罐体等需要持续观测内部介质液位的工业场景，可在不拆解容器主体的前提下，直观反馈容器内的液位高度，为操作人员判断介质储量、控制进出料流量、防范溢罐或缺液运行风险提供直接依据。从结构设计逻辑来看，该液位计采用板式连通器原理，主体测量段为多节叠装的密封腔体结构，上下两端通过侧装式连接阀组与容器侧壁的预留接口连通，依靠连通器内液面等高的物理特性，让测量段内的液位与容器内部实际液位保持一致，无需额外供电即可实现直观的液位观测，适配无外接电源的防爆、野外作业场景。主体测量段的叠装结构采用密集螺栓紧固密封，每一节密封面之间配置适配介质特性的密封垫片，可根据被测介质的腐蚀性、温度、压力参数更换不同材质的密封件，兼顾承压能力与密封可靠性，这种分段叠装的设计也让后期维护更加便捷，若某一段视窗出现磨损或密封失效，无需整体更换液位计，仅需拆解对应段的紧固螺栓更换损坏部件即可，大幅降低现场运维的备件成本与停机时间。两端的连接阀组集成了切断与排污功能，日常运行时阀组处于全开状态，保证测量腔与容器内部连通顺畅；当需要对液位计进行检修、清洗或更换时，可直接关闭两端的切断阀，将测量腔与容器主体隔离，无需排空容器内的介质即可完成维护作业，阀组底部预留的排污接口可在定期维护时排出测量腔内沉积的杂质、污垢，避免杂质堵塞连通管路造成液位显示失真。安装边界方面，该液位计采用侧装式设计，需要在容器侧壁上下两个预留位置开设1英寸NPT内螺纹接口，两个接口的中心距需要与液位计上下连接端的中心距严格匹配，安装前需要确认容器侧壁的接口平面度，避免安装时产生附加应力导致阀组或主体密封面渗漏；连接螺纹处需要根据被测介质特性选配适配的螺纹密封材料，高温工况选用金属密封带，常温低压工况可选用聚四氟乙烯密封带，拧紧螺纹时需要控制扭矩，避免螺纹变形或阀组壳体开裂。液位计主体的视窗采用高强度透明耐压材料，可清晰观测内部介质的液位高度与介质状态，部分工况下可在视窗侧旁加装液位刻度标识，实现液位的定量读取；主体外侧的紧固螺栓采用等间距排布，保证密封面的压紧力均匀分布，避免局部压紧力不足导致渗漏，或局部压紧力过大导致视窗材料受压破裂。在实际选型应用中，需要根据容器的设计压力、工作温度、被测介质的腐蚀性匹配对应的主体材质与密封件材质，普通水、油品工况可选用碳钢材质搭配丁腈橡胶密封件，腐蚀性介质工况可选用不锈钢材质搭配氟橡胶或聚四氟乙烯密封件，高温工况则需要选配耐高温的密封材料与金属视窗保护结构。该结构的三维建模过程中，重点还原了螺栓组的排布规律、阀组的内部流道结构、连接接口的螺纹参数与密封面的配合尺寸，可直接用于容器配套的管路布局设计、安装干涉校验、维护工装开发等环节，建模时对密封槽、螺纹退刀槽、螺栓通孔等工艺细节做了完整还原，保证模型与实际加工零件的尺寸一致性，避免设计阶段出现安装不匹配、密封结构干涉等问题。在管路布局设计时，可将该模型直接装配到容器的侧壁接口处，校验液位计与周边管路、操作平台、防护结构的空间距离，保证后期运维时有足够的操作空间进行阀门启闭、排污、部件更换等作业；同时可通过模型模拟不同液位下的观测视角，确认操作岗位上的人员可清晰读取液位数值，避免出现视窗被遮挡、观测角度不佳等问题。针对冬季低温工况下的液位计防冻需求，还可基于该模型的主体结构尺寸，配套设计伴热保温结构，在主体测量段外侧加装蒸汽伴热盘管或电伴热带，再包裹保温层，避免低温环境下测量腔内的介质凝固导致液位显示失效，建模时预留的伴热结构安装空间可保证保温部件加装后不影响螺栓拆卸与视窗观测。
