5010型盘式无刷直流电机结构设计

　　这款5010规格的盘式无刷直流电机，在消费级无人机动力系统、小型云台传动机构、桌面级精密转台这类对轴向安装空间有严格限制的场景中适配性极强，区别于常规柱状外转子无刷电机，其扁平式的结构设计能大幅压缩动力单元的轴向占用尺寸，在对设备厚度有严苛要求的紧凑型机电产品中，能给其他功能模块留出更多布局余量。从实际使用的角度出发，这类盘式无刷电机依靠电子换相替代传统碳刷结构，运行过程中不存在机械接触式的摩擦损耗，长期运转的维护成本极低，同时运转时的电磁噪音与机械振动都控制在较低水平，适配对运行静谧性有要求的精密传动场景。

　　在结构设计层面，这款电机采用外转子式的磁路布局，转子外壳直接集成安装定位孔位，输出端不需要额外加装传动连接法兰，负载可以直接固定在转子端面上，大幅减少了动力传递路径上的连接间隙，提升了动力输出的同轴度。定子部分采用多槽集中绕组的排布方式，从剖面结构可以看到绕组嵌放在定子铁芯的槽位内，铁芯采用高导磁率的硅钢片叠压而成，能有效降低交变磁场下的涡流损耗，提升电机的能量转换效率。转子磁钢采用表贴式的排布方案，每块磁钢的充磁方向经过精准匹配，配合定子绕组的换相逻辑，能输出平顺的扭矩，避免低速运转时出现齿槽转矩带来的卡顿问题。

　　安装边界方面，这款电机的定子底座预留了四个对称分布的安装孔位，孔位的中心距按照50mm级别的通用安装标准设计，能直接适配市面上多数同规格的电机安装座，不需要额外做转接件的定制加工。转子端面的中心定位凸台尺寸经过公差匹配，能和负载件的中心定位孔形成精准的间隙配合，保证负载安装后的同轴度误差控制在极小范围内，避免高速运转时出现动平衡超差引发的振动问题。轴向总厚度控制在10mm级别，在同扭矩等级的无刷电机中，轴向尺寸优势十分明显，能嵌入到厚度受限的设备腔体内部，不会出现结构干涉的问题。

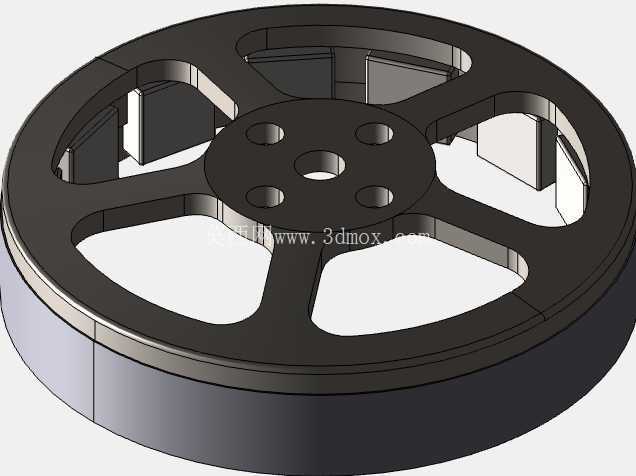

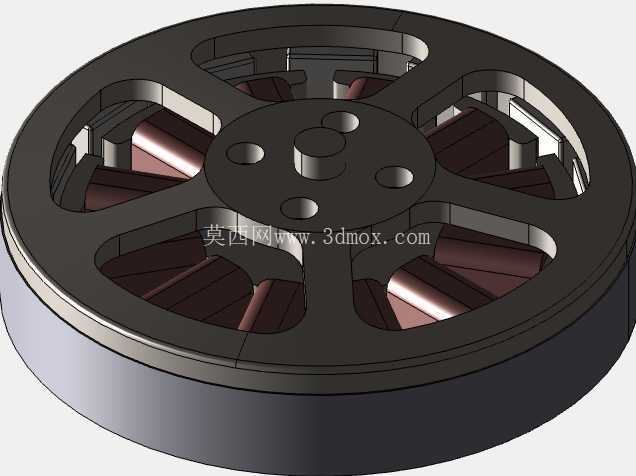

　　从功能特性来看，这款电机的绕组参数经过实测标定，在额定电压区间内运转时，扭矩输出曲线线性度较好，搭配常规的无刷电调就能实现平稳的转速调节，不管是需要恒定转速输出的场景，还是需要快速响应转速变化的动态场景，都能有稳定的表现。电机的转子外壳做了轻量化的镂空设计，在保证结构强度满足高速运转离心力要求的前提下，尽可能降低了转子自身的转动惯量，提升了电机的动态响应速度，在需要频繁加减速的传动场景中，能减少动力滞后的问题。定子部分的绕组端部做了规整的绑扎处理，避免高速运转时绕组受离心力影响出现位移，同时绕组的绝缘处理满足常规工业环境下的使用要求，能抵御一定程度的潮气与粉尘侵蚀。

　　在实际选型适配过程中，需要注意这类盘式电机的径向尺寸相对较大，在布局时要给转子外径留出足够的安全运转间隙，避免转子运转时和周边结构件发生刮蹭。同时因为是外转子结构，电机的散热路径主要通过定子底座向外传导，在持续高负载运行的场景下，需要给定子底座预留一定的散热接触面积，避免绕组温度过高引发性能衰减。电机的出线位置从定子底座的侧方引出，布线时要注意出线的弯曲半径，避免反复弯折导致线芯断裂，同时要做好出线端的固定，避免电机运转时的振动拉扯引线，引发接线松脱的问题。

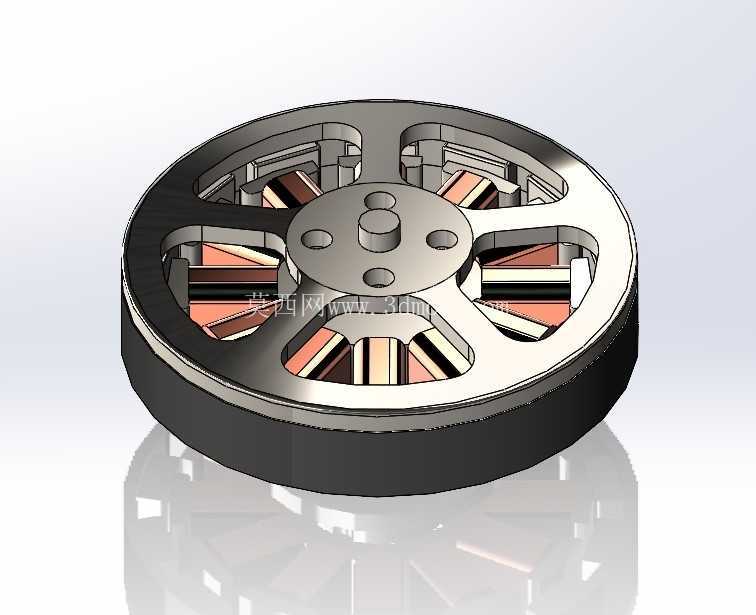

　　从建模还原的角度来看，这款模型完整还原了电机内部的磁钢、绕组、定子铁芯、转子外壳、中心转轴等所有核心结构件，每个零件的配合公差都按照实际加工的装配要求做了匹配，比如转子和中心轴的过盈配合量、定子和底座的定位尺寸、轴承的安装位公差，都和实际量产的零件保持一致，不管是用来做设备整体的装配干涉检查，还是用来做电机结构的教学演示，都能提供足够精准的结构参考。模型中转子外壳的镂空结构、磁钢的排布角度、绕组的嵌放形态，都和实物拆解后的结构完全对应，没有做简化处理，能直观展现盘式无刷电机的内部磁路布局与机械配合关系，对于刚接触无刷电机结构设计的工程师来说，也能通过这个模型快速理解这类扁平电机的设计逻辑与装配要点。
