螺旋镂空圆柱结构练习构件

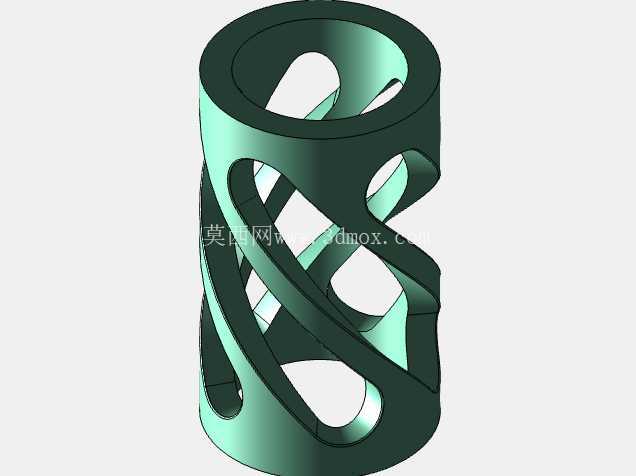

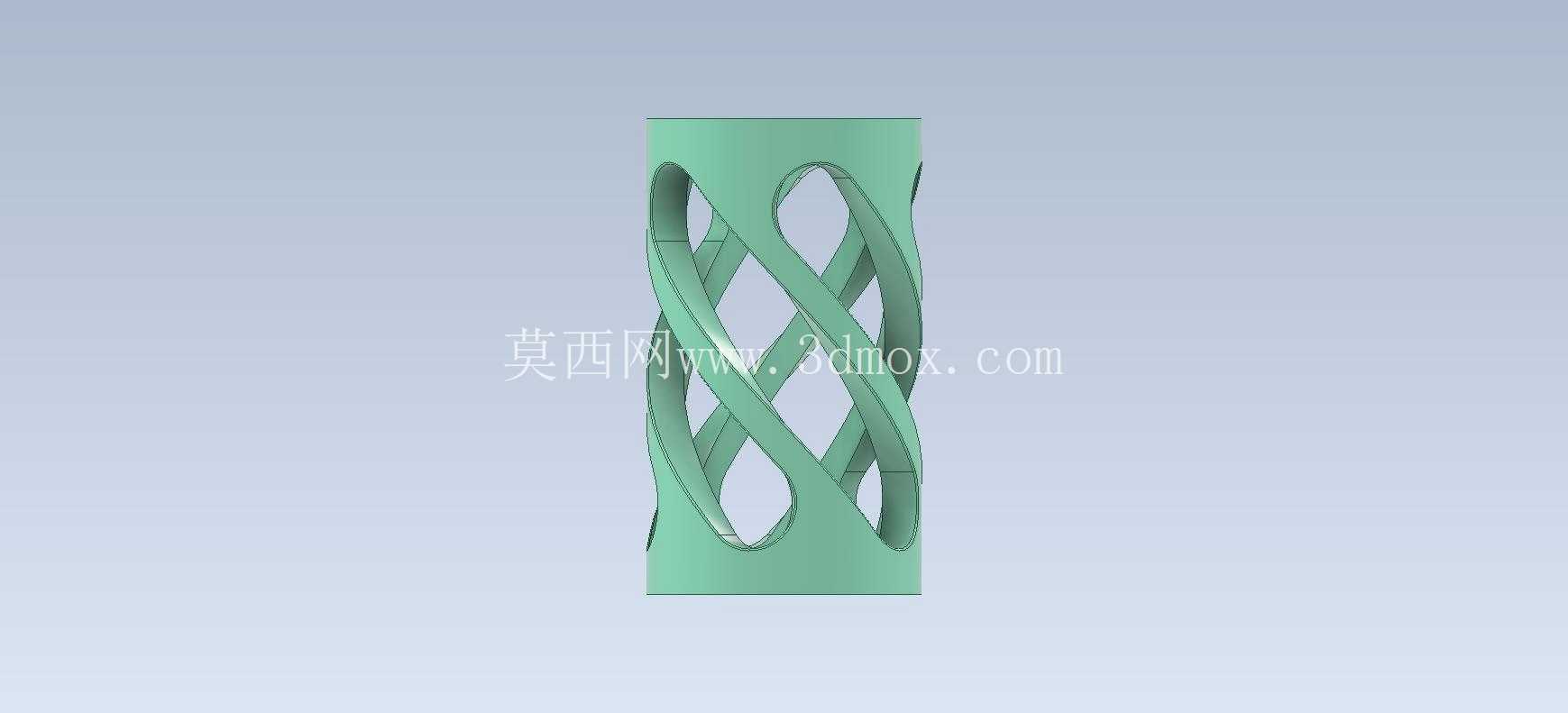

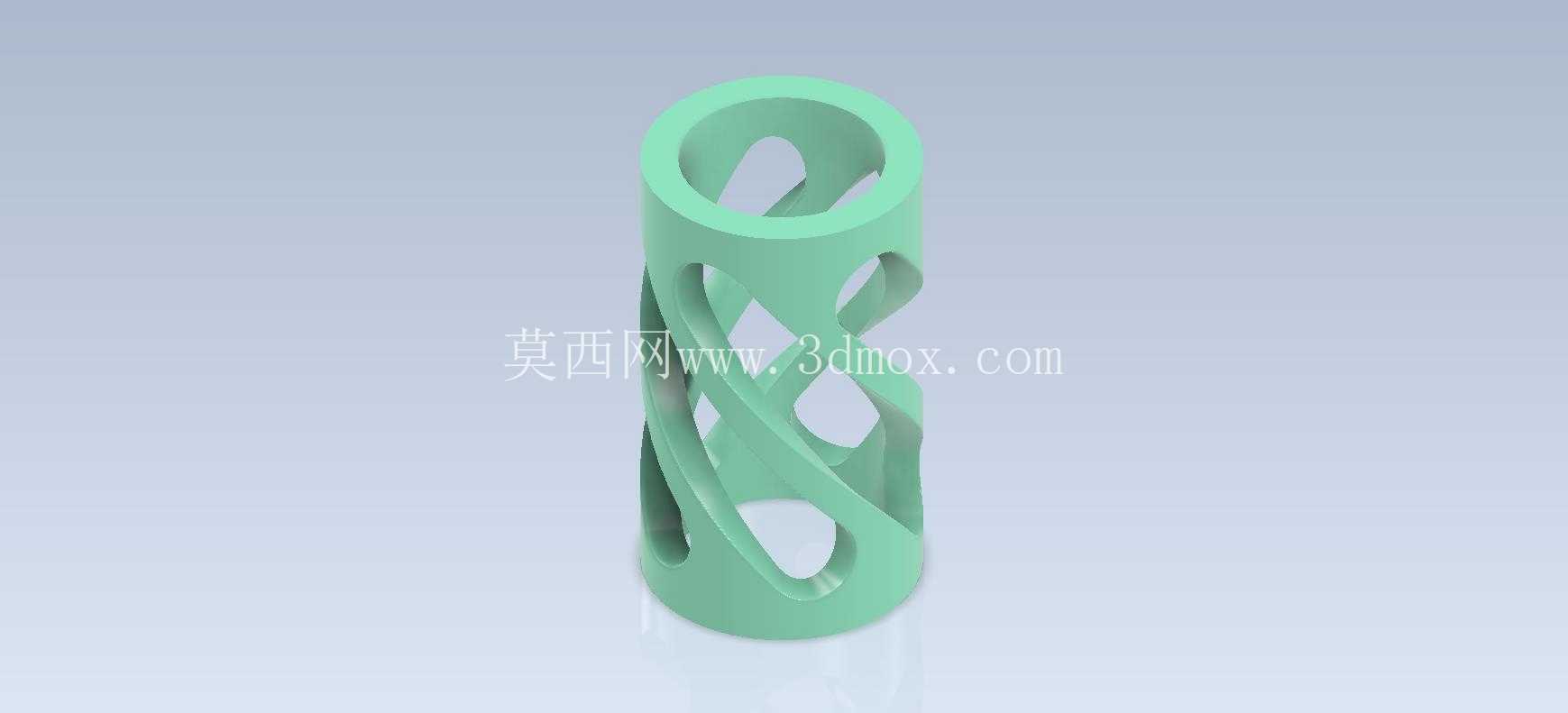

　　这类螺旋镂空圆柱构件，在流体输送配套的导流组件、轻量化支撑套筒、物料筛分的内筒衬件场景中都有实际应用，很多做流体设备、轻工输送线的结构工程师在做方案迭代时，都会先做这类等比例结构件验证流体通过率、结构支撑强度的平衡关系。从结构设计逻辑来看，整个构件以等径圆柱为基础基体，采用连续螺旋走向的筋条作为主承载结构，筋条之间形成均匀分布的类椭圆镂空区域，这种设计首先是在保证轴向、径向承载能力的前提下，最大限度降低构件自身重量，对比同尺寸实心圆柱结构，重量可降低60%以上，同时镂空区域可以满足流体穿过、介质流通、减重散热的实际需求。做这类结构建模的时候，首先要确定基础圆柱的内外径基准，常规适配中小流量流体管路的版本，

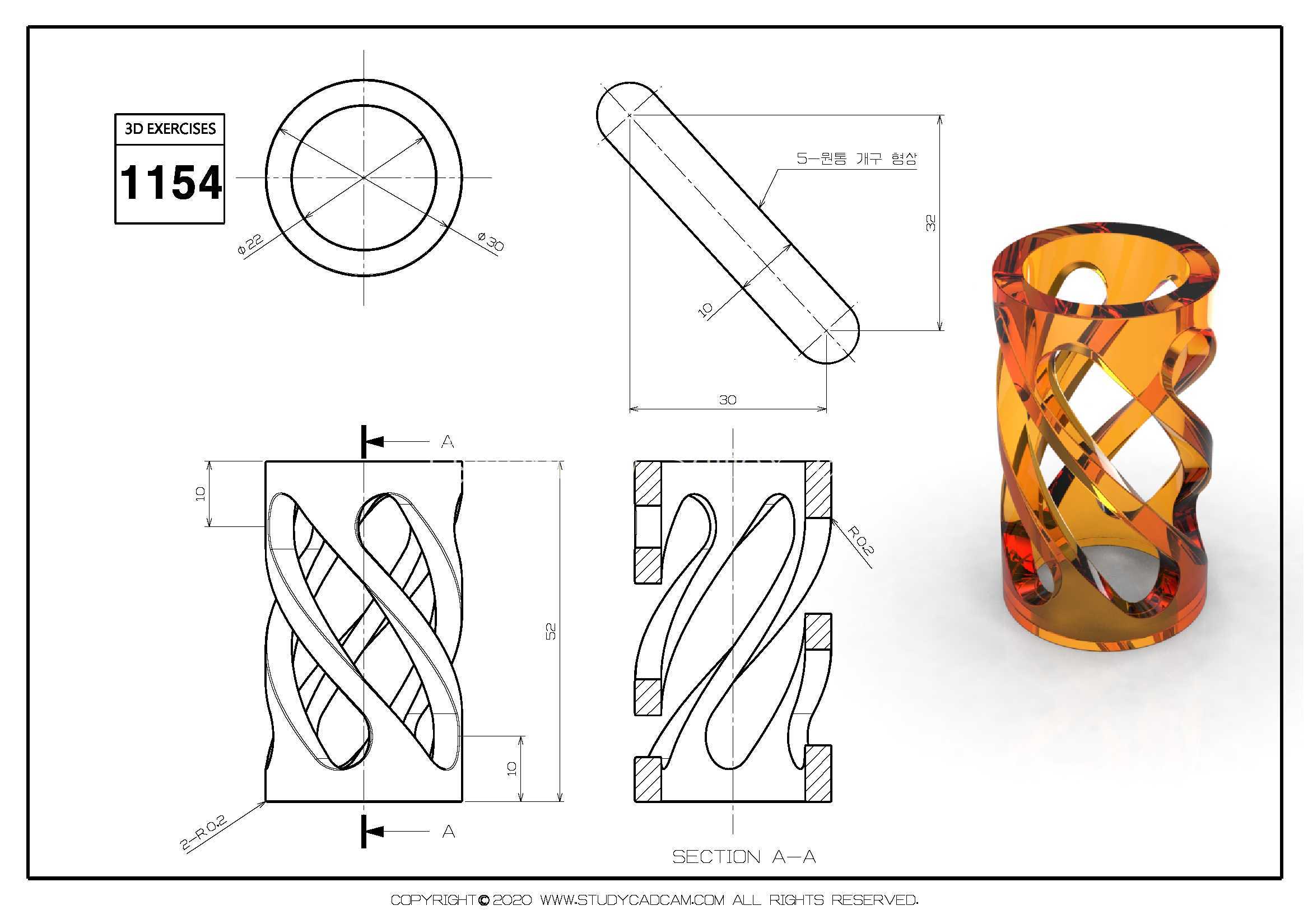

　　基础外径一般控制在30-80mm区间，壁厚根据承载需求设置在2-5mm，螺旋筋的导程需要根据镂空率要求调整，导程越小，筋条分布越密，整体承载能力越强，但镂空率会相应降低，导程越大，镂空区域占比越高，流体通过阻力越小，但径向抗形变能力会下降，实际设计中需要根据使用场景的受力、流通要求做参数匹配。安装边界上，构件两端保留了平整的环形端面，端面平面度需要控制在0.1mm以内，方便和两端的对接法兰、管路接头做同轴装配，装配时可以采用过盈配合、粘接或者端面螺钉锁紧的方式固定，不需要额外做复杂的安装定位结构，适配性较强。从实际使用的功能特性来看，连续螺旋筋的结构相比直筋镂空结构，在承受轴向压力的时候，应力分布更均匀，

　　不会出现直筋结构常见的应力集中在筋条根部的问题，抗疲劳性能更好，在有轻微振动的工况下，螺旋结构还能起到一定的缓冲吸振作用，避免构件长期受振出现裂纹失效。另外这种镂空结构如果用在物料筛分场景，螺旋走向的筋条可以带动物料做轴向翻动，避免物料堵在镂空孔位，提升筛分效率；如果用在流体管路中，螺旋筋可以对管内流体起到轻微的扰流作用，避免流体在管壁附近形成滞留层，提升换热或者介质混合的效果。建模过程中需要注意筋条和基体圆柱的过渡圆角处理，所有筋条和内外圆柱面的衔接位置都要做R0.5-R2的圆角过渡，避免尖角位置出现应力集中，尤其是用于承载工况的构件，过渡圆角的参数直接影响构件的极限承载能力，很多新手建模时容易忽略这个细节，

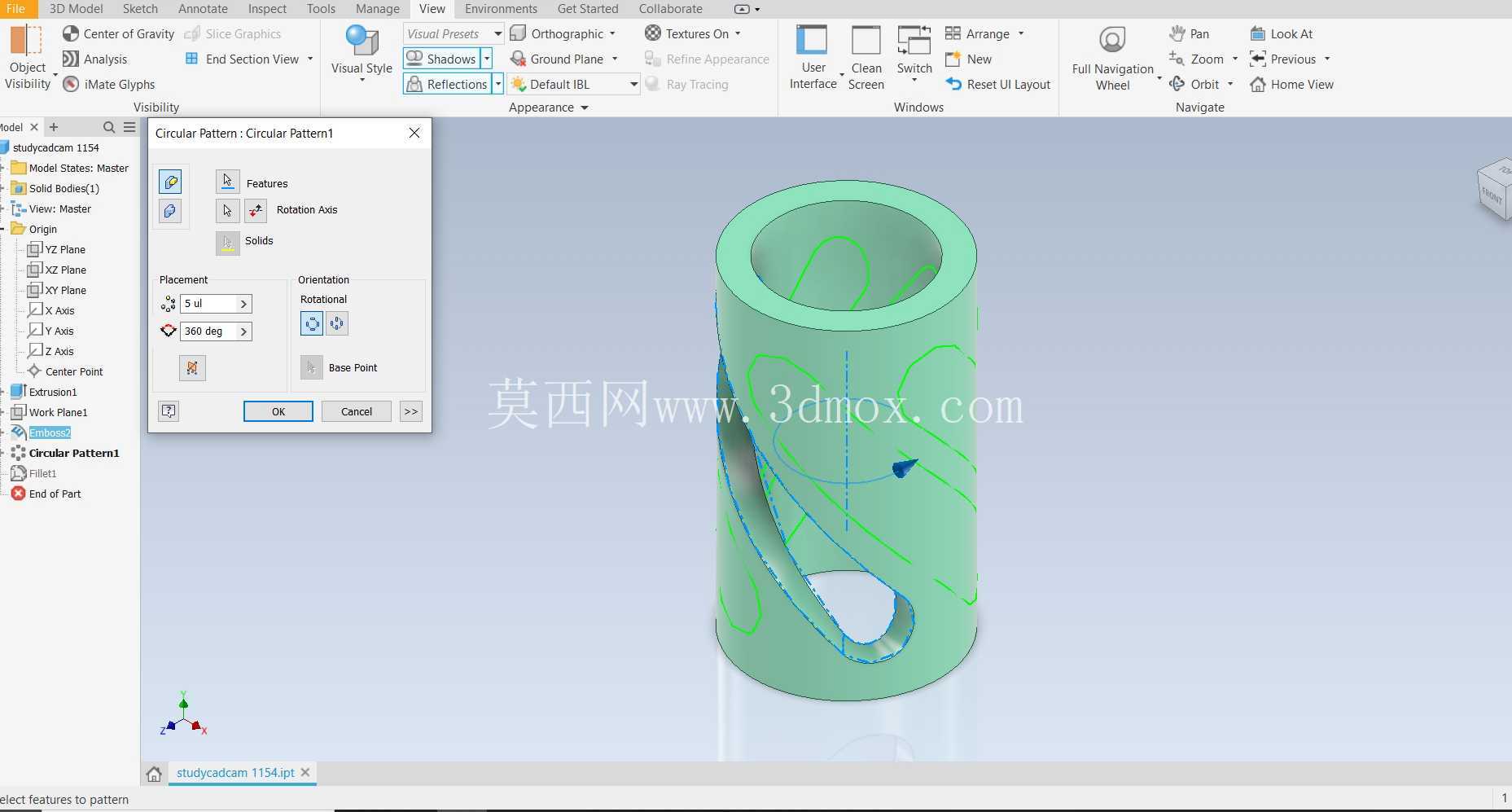

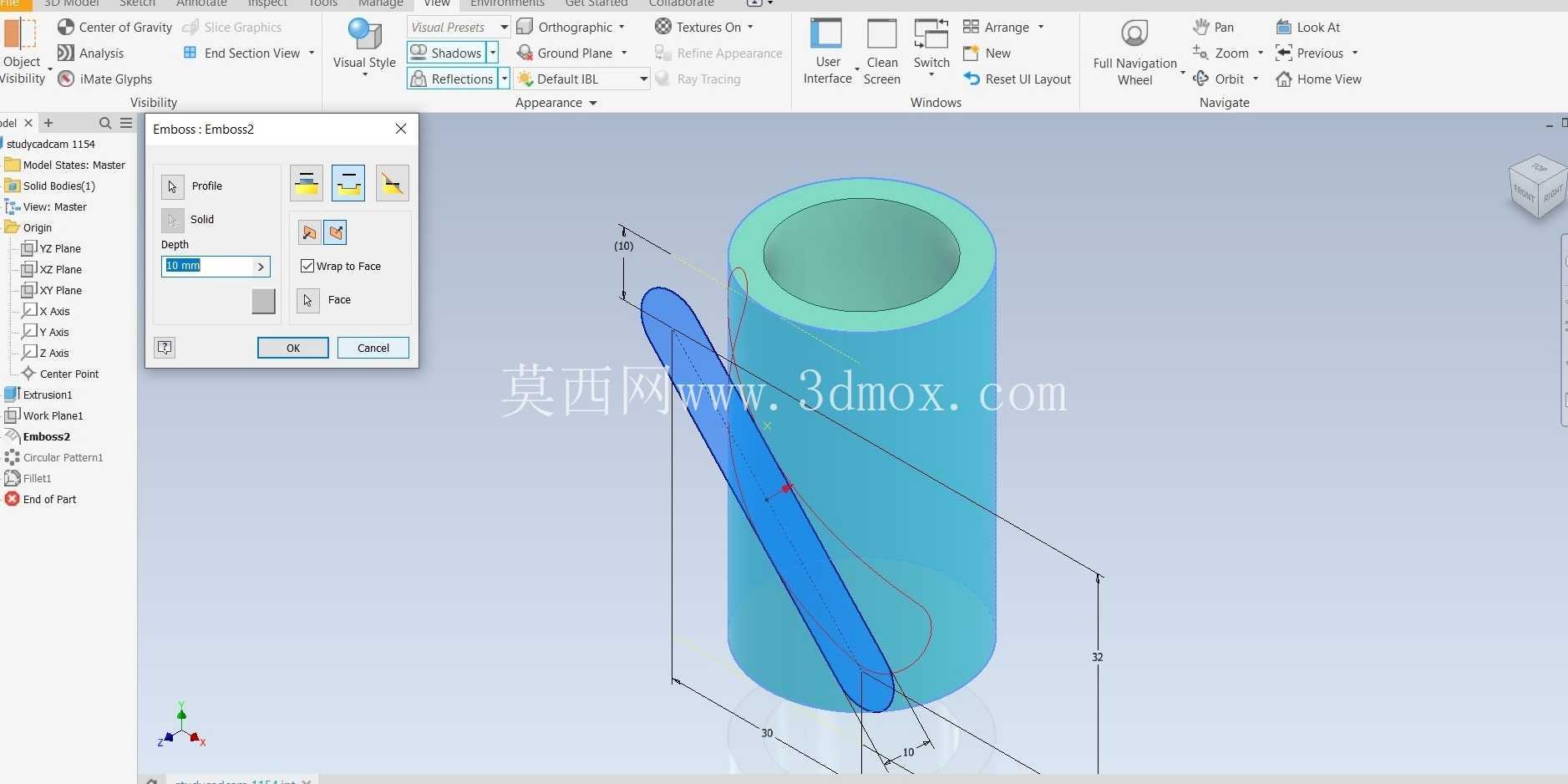

　　做出来的结构仿真时应力值会超出材料许用应力范围，实际使用中很容易从衔接位置断裂。另外构件的整体同轴度需要控制在0.05mm以内，保证装配后和对接部件的同轴度要求，避免出现装配偏斜导致的受力不均问题。这类结构也常作为机械设计三维练习的典型案例，因为建模过程中需要用到螺旋线生成、曲面扫掠、布尔运算、圆角处理等多个常用建模命令，能很好地练习参数化建模的思路，掌握螺旋类结构的建模逻辑，后续做丝杠、螺旋输送叶片、弹簧类构件的时候都能复用这套建模思路。实际生产中这类构件如果是小批量定制，可以采用3D打印的方式加工，选择尼龙或者金属粉末材料就能满足使用要求，如果是大批量生产，也可以开模采用注塑或者铸造成型，结构本身没有倒扣等复杂脱模结构，开模难度较低，生产效率高。在做选型适配的时候，需要根据实际工况的受力大小、介质腐蚀情况选择对应的材料，普通工况用ABS、尼龙材质即可，有腐蚀介质的场景可以选用PP或者不锈钢材质，高温工况下则需要选用PEEK或者高温合金材料，不同材料的加工收缩率不同，建模时需要提前预留对应的加工余量，保证成品尺寸符合装配要求。
