带圆孔异形圆弧连接钣金安装垫板

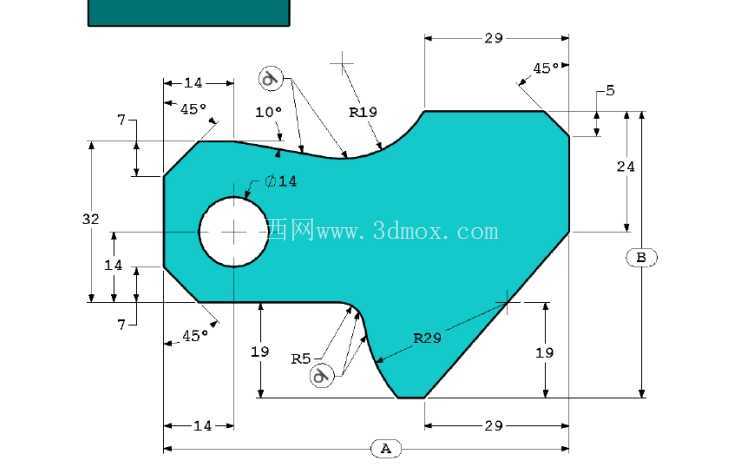

　　这类带中心定位孔的异形垫板，多应用在交流稳压设备内部的功率元件安装工位，用来垫在整流模块、调压绕组与设备安装梁之间，既可以填补安装面的平面度误差，避免硬连接造成的元件壳体应力集中，也能通过自身的异形轮廓避让周边的接线端子、散热筋结构，防止装配时出现干涉。从结构设计逻辑来看，整个零件采用对称式布局思路，上下轮廓的斜角、圆弧参数完全对应，中心的Φ14圆孔是核心定位特征，装配时穿过设备的定位螺柱，能快速限制垫板的X、Y向位移，不需要额外加工定位销孔，减少了一道机加工序。零件的外轮廓没有采用规则矩形设计，左上角和左下角的45°斜切边，是为了避让安装位旁边凸起的接线柱绝缘护套，避免垫板边缘刮破绝缘层造成爬电距离不足；右上角和右下角的45°斜切边，则是对应安装梁上的折弯翻边，让垫板能完全贴合在安装基准面上，不会因为翻边的凸起出现垫翘的情况。上下两处R19的凹圆弧，是为了匹配相邻圆柱形电容的外轮廓，装配时垫板边缘能和电容侧壁保留1mm的安全间隙，既不会浪费安装空间，也不会因为震动造成垫板与电容外壳摩擦。下方的R29凸圆弧和两处R5过渡圆角，是顺着内部散热风道的走向设计的，能减少风道内的气流紊流，避免冷风经过垫板边缘时产生涡流，影响周边功率元件的散热效率。从尺寸边界来看，零件总宽度方向的最大尺寸为29mm，总高度方向的最大尺寸为32mm，中心圆孔的中心距离左侧直边的水平距离为14mm，距离上下对称基准面的垂直尺寸为19mm，这个尺寸链完全匹配稳压设备内标准35mm宽度安装梁的固定孔位，不需要重新打孔就能直接适配现有安装体系。零件的厚度方向没有在二维图中标注，实际应用中多采用2mm厚的冷轧钢板加工，表面做镀锌钝化处理，兼顾导电性能和防锈能力，边缘的所有尖角都做了R0.5的倒钝处理，避免装配时划伤操作人员的手套或者导线绝缘层。在建模过程中，需要先绘制上下对称的中心线，先定位中心Φ14圆孔的位置，再依次绘制左侧的直边与45°斜切边，之后通过相切约束添加R19、R5、R29的圆弧段，最后绘制右侧的直边与斜切边，所有轮廓线都要保证相切连续，避免加工时出现刀痕拐点。这类零件虽然结构不复杂，但在设计时需要充分考虑周边装配环境的所有边界条件，每一处斜角、每一段圆弧都有对应的避让或者功能作用，不能为了绘图方便随意简化轮廓，否则实际装配时很容易出现干涉问题，甚至影响设备的电气安全性能。在实际选型使用时，需要核对安装位周边的元件尺寸，确认垫板的外轮廓不会和周边的导线、元件、结构件产生干涉，同时中心孔的尺寸要匹配定位螺柱的直径，保证装配后垫板不会出现窜动，若安装位的震动较大，可以在垫板与元件之间增加0.5mm厚的绝缘青稞纸垫，进一步提升连接的可靠性。
