中压线轴电缆卷盘三维结构设计

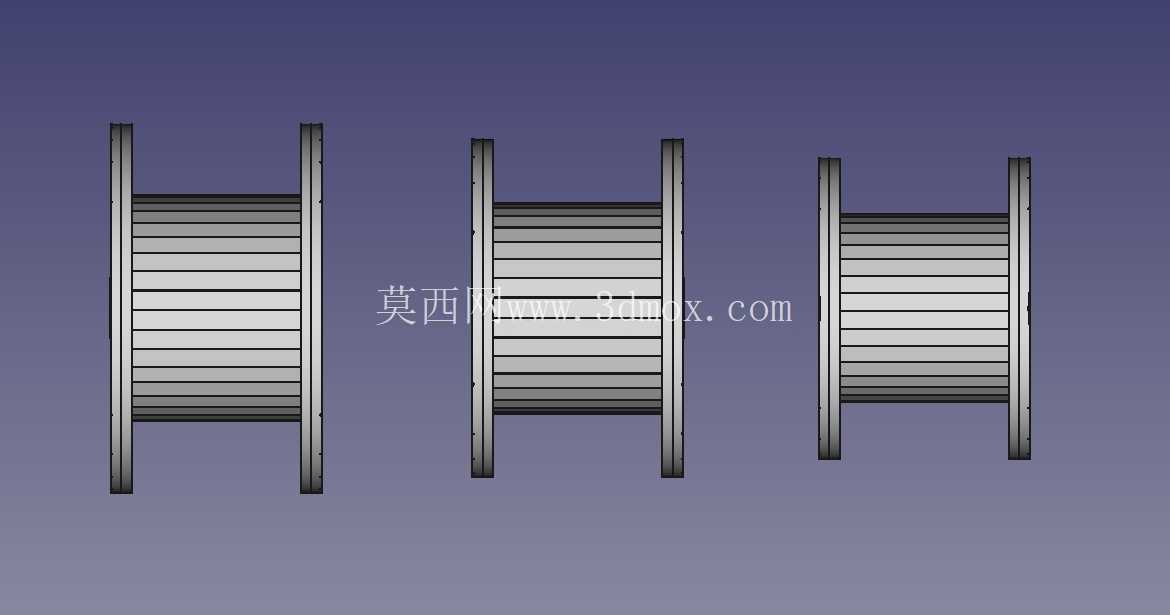

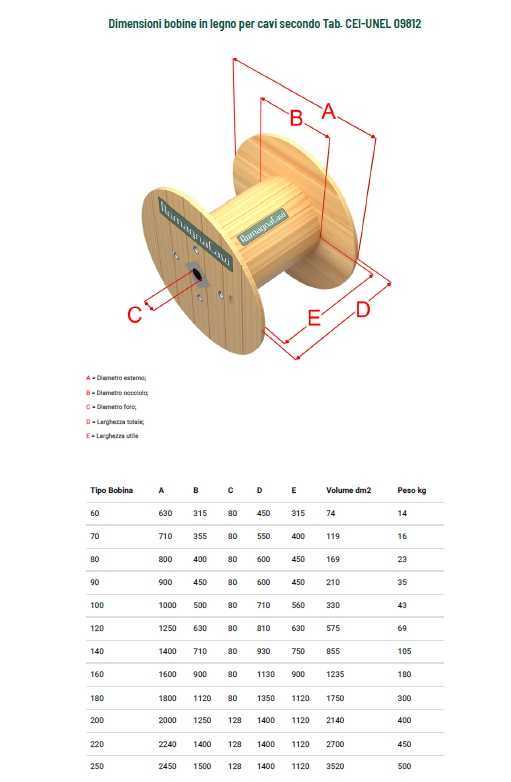

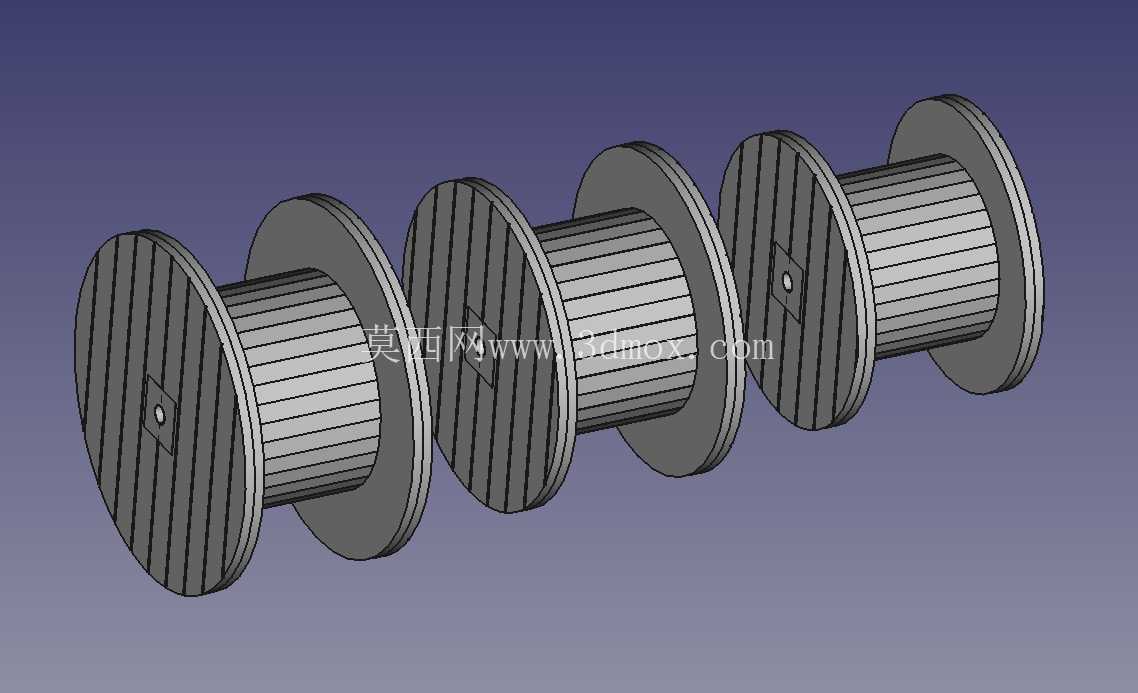

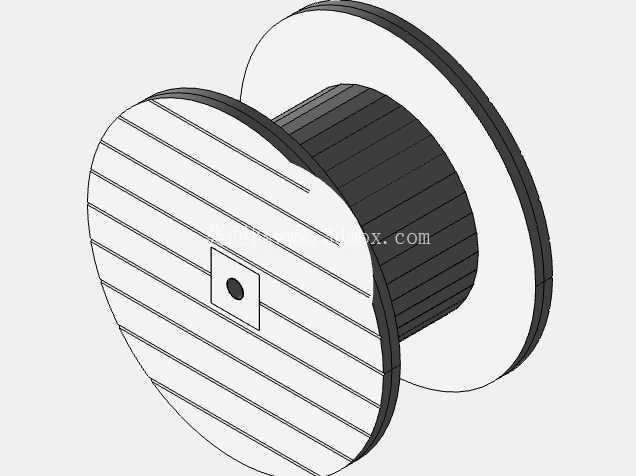

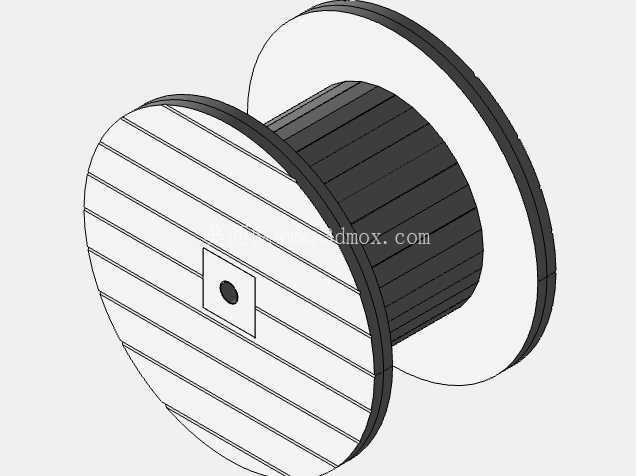

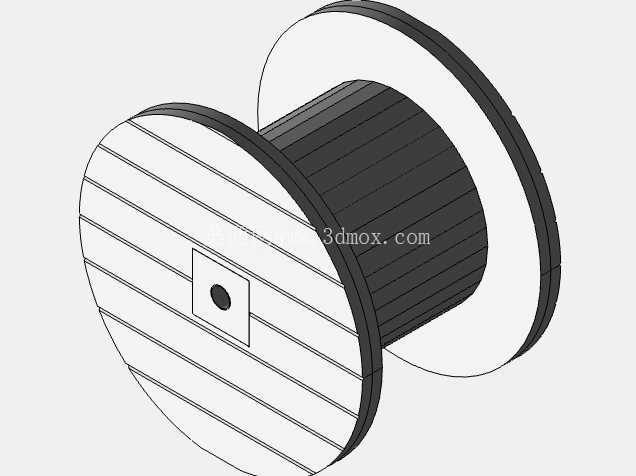

　　在中压输配电线路布设、工业厂区供电改造、临时电力接驳作业场景中，线缆的规整收纳、转运与现场展放是影响施工效率与线缆防护质量的核心环节，本次设计的线轴结构正是针对中压电缆的承载需求完成的三维结构建模。从实际工程使用的痛点出发，常规简易线轴在承载大截面中压电缆时，常出现侧板形变、轴筒压溃、转动卡滞的问题，设计阶段首先针对中压电缆的单位长度重量、成卷后的弯曲半径要求做了边界核算，确保线轴的轴筒直径满足电缆最小弯曲半径要求，避免线缆在卷绕过程中绝缘层受弯折应力产生隐性损伤。结构上采用双侧挡边与中空轴筒一体化的设计思路，挡边表面做了等距加强筋排布，筋条沿径向均匀分布，既可以降低整体结构重量，又能在满盘电缆的侧向外力作用下保持挡边平面度，

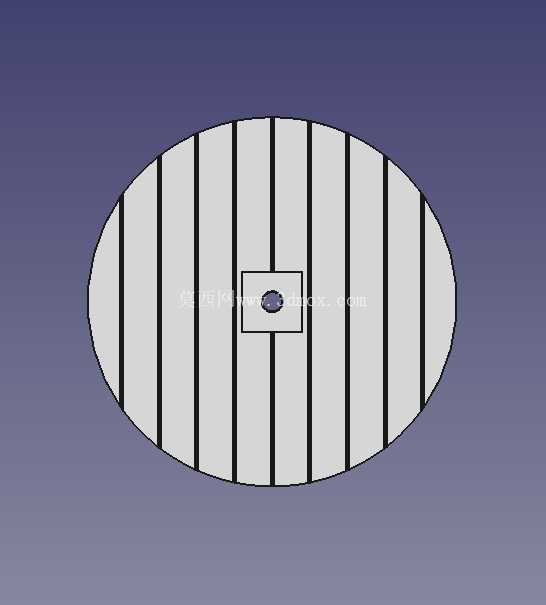

　　防止挡边外扩导致线缆松脱散落。轴筒中心预留了标准方轴安装位，适配施工现场通用的电缆放线架转轴尺寸，不需要额外加工转接件就能直接架设在放线支架上完成展放作业，方孔的边角做了圆角过渡处理，避免应力集中导致的轴孔开裂，适配长时间反复周转使用的工况。从安装边界来看，线轴的整体外轮廓尺寸适配常规货运车辆的货箱内部宽度，成组转运时可以并排码放，挡边外侧的平面结构可以在叠放时提供稳定支撑，不会出现滚动滑移的问题。设计过程中针对卷绕张力做了结构强度校核，当电缆以恒定张力卷绕到轴筒上时，轴筒壁的承压能力、挡边与轴筒连接位置的抗剪切强度都预留了足够的安全余量，即便是满盘状态下短途转运的颠簸载荷，也不会出现结构开焊、变形的问题。

　　线轴的挡边边缘做了卷边钝化处理，避免施工人员搬运、展放过程中被锐边划伤，同时也能防止线缆端头与挡边硬接触刮伤外护套。不同于普通低压电缆用的轻型线轴，这款结构针对中压电缆的重量特性做了壁厚优化，在满足承载要求的前提下尽可能减少冗余材料，降低空轴的转运重量，轴筒内壁做了环形加强筋，对应电缆卷绕时的压力集中区域，避免长期受压出现轴筒凹陷。在现场展放作业时，线轴的转动阻尼均匀，不会因为局部形变出现转动卡滞，能够配合张力放线设备保持恒定的展放张力，防止电缆出现打扭、弯折的问题。从线缆收纳的角度，挡边的内间距严格匹配常规成卷中压电缆的排布宽度，卷绕完成后线缆不会超出挡边边缘，存储码放时不会挤压到外层电缆的护套。结构上没有多余的突出构件，

　　整个线轴的外轮廓为规整的圆柱形，在仓储堆码时可以充分利用存储空间，也适配自动化线缆仓储设备的抓取定位要求。设计阶段还考虑了重复使用的需求，整个结构没有易损的薄壁构件，正常周转使用过程中只需要检查轴孔的磨损情况即可，维护成本极低，适配电力施工单位线缆反复周转、多次展放回收的使用需求。针对不同截面的中压电缆，该线轴结构可以通过调整轴筒长度与挡边直径形成系列化规格，核心的安装接口保持统一，不需要更换现场的放线支架就能适配不同规格的线轴使用，减少施工设备的配套种类。
