0.8英寸双位绿色共阴数码显示器件

　　做小型测控设备面板选型的时候，这类双位数码管是绕不开的基础显示部件，很多刚入行的结构工程师容易只盯着显示参数选件，忽略安装边界和引脚排布对整机布局的影响，最后打样回来才发现干涉问题，耽误项目进度。这款0.8英寸字高的双位共阴数码管，字高对应20.3mm，属于中小尺寸段码显示器件里辨识度比较均衡的规格，既不会像0.56英寸款那样在半米外就看不清数字，也不会像1英寸以上的款那样占用过多面板空间，适配场景覆盖了绝大多数工业小型设备的前置显示需求——比如小型温控器的温度显示、直流电源的电压电流数值显示、小型计数器的计数结果展示、工控模块的参数码显示，甚至是一些民用设备比如充电桩的状态码显示、小家电的档位数值显示，都能用到这类规格的器件。

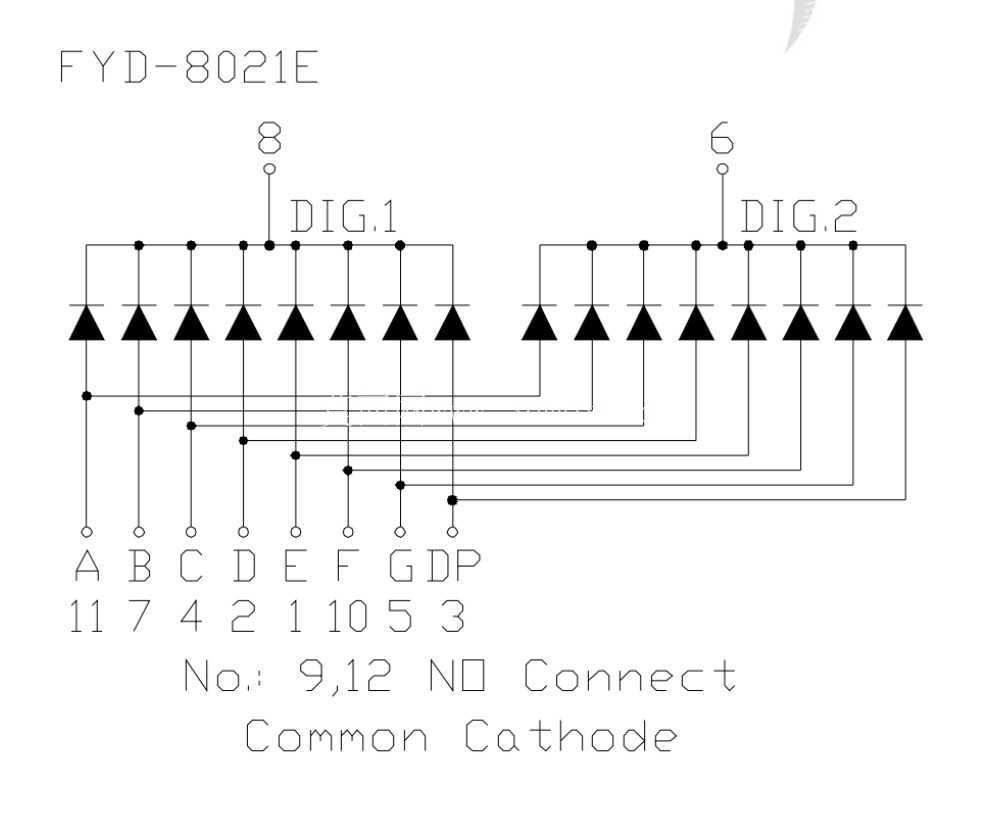

　　从功能特性上看，这款采用普通共阴接线逻辑，也就是公共引脚接低电平，对应段码引脚接高电平时点亮对应段，是行业内应用最广泛的接线逻辑之一，硬件驱动电路的设计成熟度很高，不管是用专用的数码管驱动IC还是用MCU通用IO口做动态扫描驱动，都不需要额外做电平逻辑转换，能减少驱动板上的元件数量，降低BOM成本。绿色发光段的视觉舒适度比红色段更高，长时间观察不容易产生视觉疲劳，在车间环境光或者室内普通照明条件下，对比度足够清晰，不会出现亮度过高晃眼或者亮度过低看不清的问题，两个显示位都自带独立的小数点段，可以根据显示需求点亮对应位的小数点，用来显示小数数值，比如电压值保留一位小数、温度值带一位小数位的场景都能适配。

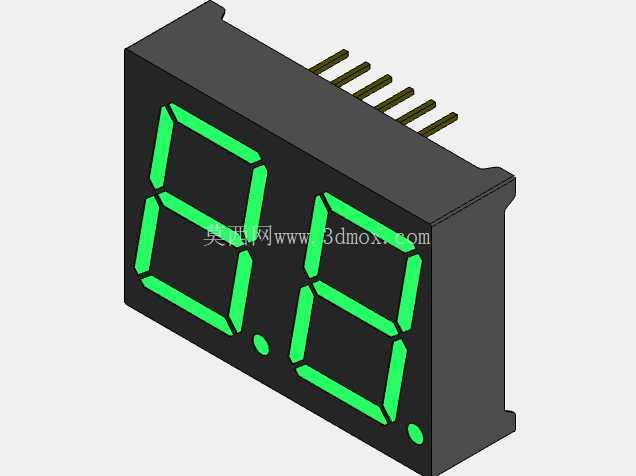

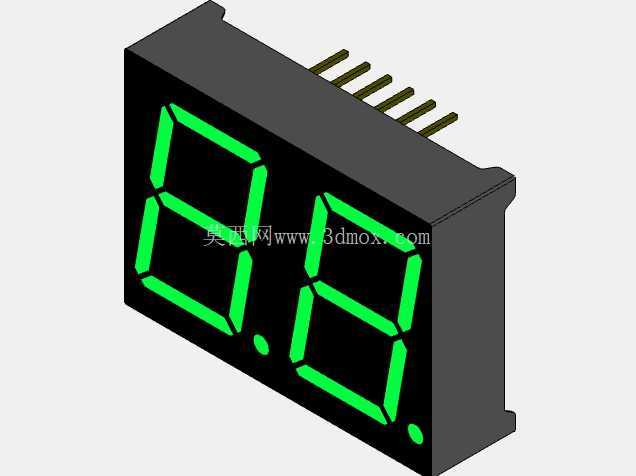

　　设计建模的时候，首先要把外形的安装边界做准，器件主体是黑色阻燃环氧塑封外壳，外壳的边角做了小角度的倒角处理，不会有尖锐的直角，安装的时候不会刮伤面板的安装孔边缘。背部的12个直插引脚是按照标准2.54mm间距排布的，建模的时候要严格对应引脚的中心距和伸出长度，引脚的截面尺寸也要和实际器件一致，避免做PCB封装的时候出现引脚对不上孔位的问题——很多新手建模的时候容易忽略引脚的排布顺序，把公共脚和段码脚的位置搞混，最后导出的模型给硬件工程师做结构干涉检查的时候，会出现引脚和PCB走线位置冲突的问题。显示面的发光段是凹陷在外壳边框内部的，表面覆盖有透明的环氧树脂封装层，建模的时候要把这个层次做出来，不能把发光段和外壳表面做在同一个平面上，不然渲染出来的效果和实际器件的质感偏差很大，做面板开窗设计的时候，开窗尺寸要比显示区域的外轮廓大0.2-0.3mm，留出装配公差，避免安装的时候外壳边框顶住面板内侧。

　　实际选型装配的时候，还要考虑器件的焊接高度，引脚伸出塑封体底部的长度要匹配PCB板的厚度，波峰焊的时候引脚伸出PCB背面的长度控制在1-1.5mm最合适，太长容易在焊接的时候连锡，太短容易出现虚焊。器件的塑封体本身有一定的厚度，在做面板和PCB板之间的支撑柱高度设计的时候，要算好显示面到PCB板的距离，保证显示面刚好贴在面板开窗的内侧，不会出现缝隙漏光，也不会顶到面板导致PCB板变形。另外这类直插数码管的发光段亮度一致性比较好，两个位的发光亮度差控制在合理范围内，动态扫描驱动的时候不会出现明显的明暗差，不需要额外做亮度补偿电路，对于成本敏感的批量产品来说，这个特性很实用，能减少生产环节的调试工作量。

　　很多人做这类电子元器件模型的时候，容易把重点放在外观渲染上，忽略了安装相关的关键尺寸，其实对于结构设计从业者来说，这类标准件模型的核心价值是能直接用来做装配干涉检查，所以引脚位置、安装孔位（如果有的话）、外形轮廓的尺寸公差都要严格按照器件手册的参数来做，不能只做个看起来像的外观模型。这款双位数码管的塑封体侧面有微小的脱模斜度，建模的时候也要把这个细节做出来，不然在做紧凑布局的时候，相邻器件之间的间隙计算会出现偏差，实际装配的时候容易出现两个器件外壳顶住装不下去的问题。另外引脚本身是有一定可塑性的铜质引脚，建模的时候不要把引脚做成完全刚性的直杆，要考虑实际装配的时候引脚可以有微小的形变余量，不过在做结构布局的时候还是要尽量让引脚对准焊盘孔，不要靠掰引脚来对位，不然容易出现引脚断裂或者焊接不良的问题。

　　从应用场景的适配性来说，这款数码管因为是双位集成的，比两个独立的单位数码管安装更方便，定位精度更高，两个显示位的间距是固定的，不会出现两个独立管安装的时候位间距不一致导致的显示不齐的问题，面板开窗也只需要开一个长方形的窗口，不需要开两个独立的窗口，面板加工的工艺更简单，成本也更低。对于需要显示00-99范围内数值的设备来说，选这种集成双位数码管，不管是焊接加工效率还是装配效率，都比用两个单位管高不少，而且整体的显示一致性更好，不会出现两个独立管亮度差大、颜色有偏差的问题。
