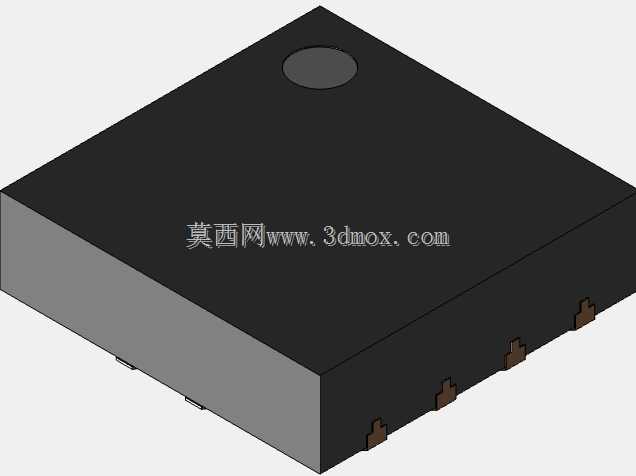

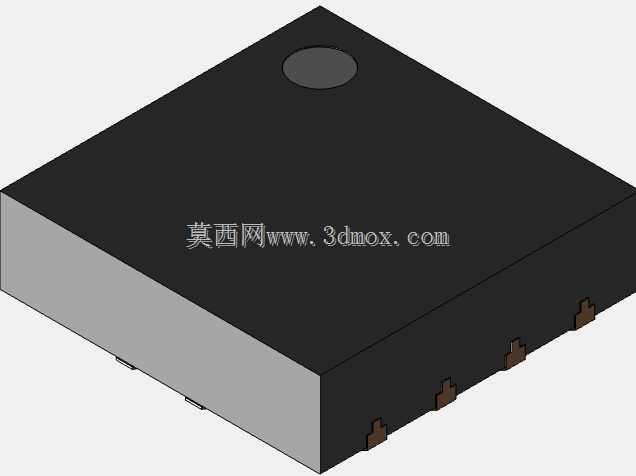

TPL910型DFN8封装LDO稳压器外壳结构

　　在便携式消费电子、工业传感节点、车载低压供电模块这类对供电纹波、板上占用空间有严苛要求的电路设计场景中，DFN封装的低压差线性稳压器是板级电源链路里的核心基础器件，本次建模的TPL910对应的3×3规格DFN-8封装外壳，正是围绕这类1A输出能力低噪声LDO的实际装配需求完成的结构还原。做这类表贴封装器件的三维建模，最先要明确的是PCB布局阶段的安装边界约束，3mm×3mm的本体长宽尺寸，是匹配当前高密度板卡0402、0201阻容器件贴装间距的主流规格，本体总高度控制在适配常规SMT回流焊工艺的通用阈值内，不会和板上相邻的屏蔽罩、接插件产生高度干涉，建模时特意还原了本体顶面的圆形定位标记，这个标记是SMT贴装工序里的视觉识别基准，

　　同时对应芯片引脚1的方位，能避免生产环节出现器件贴装反向的批量质量问题。从功能适配的角度看，这个外壳结构完全匹配TPL910芯片高电源抑制比、低输出噪声的性能特性，DFN封装的外露散热焊盘设计在建模时做了精准的尺寸还原，这个焊盘在实际应用中需要和PCB上的散热覆铜直接焊接，能把1A输出工况下芯片产生的结热快速传导到板卡铜皮上，保证芯片在满负载、宽环境温度区间内的工作稳定性，避免过热触发过温保护电路动作，影响后端负载的供电连续性。建模过程中对8个侧向引脚的尺寸、伸出长度、引脚间距都做了和实际封装规格一致的还原，每个引脚的宽度、相邻引脚的中心距完全符合行业通用的DFN-8封装规范，结构工程师在做PCB封装设计、板卡堆叠校验的时候，

　　可以直接调用这个模型做干涉检查，不需要再额外核对封装手册的尺寸参数，能减少板卡设计阶段的封装尺寸错误风险。在实际的电路应用场景里，这类LDO通常用来给ADC采样电路、射频前端模块、低功耗MCU这类对供电噪声敏感的负载供电，外壳的绝缘本体采用耐高温的塑封材质建模还原，能承受SMT回流焊阶段的高温冲击，不会出现本体变形、引脚脱落的问题，本体侧面的引脚共面度在建模时也做了工艺层面的还原，保证贴装时每个引脚都能和PCB焊盘可靠接触，减少虚焊、开焊的不良率。很多刚接触板级结构设计的工程师容易忽略表贴IC的顶面标记和散热焊盘的结构细节，要么把定位标记做的尺寸偏差导致贴片机识别失败，要么把散热焊盘的尺寸做小影响散热效率，

　　这次的建模完全参照量产器件的实际结构做了1:1还原，不管是用来做板卡的3D布局可视化校验，还是做SMT贴装的工艺模拟，都能直接匹配实际生产的需求。另外在安装边界的处理上，建模时预留了器件周边的工艺禁布空间参考，对应器件贴装时的吸嘴作业范围、回流焊的焊盘爬锡空间，避免结构设计时在器件周边布置过高的元件或者结构件，影响量产阶段的可制造性。对于需要做电源模块小型化设计的工程师来说，这个模型能直观呈现该款LDO在板卡上的实际占用空间，方便在方案选型阶段评估不同封装稳压器的空间适配性，对比SOT23、SOP8等传统封装的空间占用差异，在满足散热和电流输出能力的前提下，尽可能压缩板卡的电源部分面积，实现终端产品的小型化设计目标。
