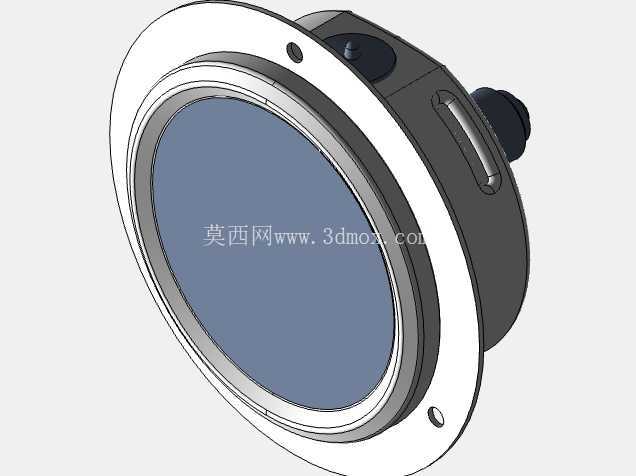

轴向带边嵌装式工业压力表结构设计

　　这款轴向带边结构的压力检测仪表，主要面向工业流体管路、稳压设备、液压气动系统的压力实时监测场景，在交流稳压配套设备、工业供水供气回路、小型液压站的面板嵌装布局中应用十分广泛，能够直观反馈管路内部的介质压力数值，为操作人员判断系统运行状态提供直接的视觉参考，避免系统超压运行带来的密封失效、管路爆裂、元器件损坏等故障风险。从实际安装场景来看，这类轴向引出接头的仪表，大多适配设备控制柜面板、设备操作立面的嵌装需求，不需要在面板外侧预留过多的接头安装空间，背部的外螺纹压力引入口直接对接面板后侧的管路，配合正面的圆形安装法兰边，能够通过三个均匀分布的沉头安装孔直接固定在面板开孔位置，安装完成后仅表盘观察面露出面板外侧，整体布局整洁，不会在操作面形成突出的磕碰风险点，也能避免日常操作中误碰仪表接头导致的松动泄漏问题。从结构设计逻辑来看，整个仪表的壳体采用分体式装配结构，前部的圆形法兰边与后部的圆柱形壳体通过卷边压合工艺连接，壳体侧面预留的一字型撬位是专门为后期检修调校预留的拆卸结构，不需要破坏面板安装结构就能撬开前盖完成表盘校准、机芯调整的维护操作。背部的压力引入接头采用标准外螺纹设计，能够直接适配常规工业管路的内螺纹接头，不需要额外定制转接件，接头根部做了退刀槽处理，方便安装时扳手卡持施力，避免拧紧过程中壳体跟转导致的内部机芯移位。表盘部分采用钢化玻璃密封面，边缘通过橡胶密封圈与前盖压合，能够达到常规工业环境的防尘防溅要求，适配车间现场、设备内置等多数非强腐蚀高防水等级的使用场景，玻璃面与表盘刻度之间预留了足够的安全间隙，避免温度变化导致的玻璃形变挤压表盘指针。从安装边界尺寸来看，这款仪表的法兰边外径适配常规的标准面板开孔尺寸，三个安装孔的中心圆直径符合通用工业仪表的安装规范，用户在做面板开孔设计时可以直接套用通用嵌装压力表的开孔参数，不需要单独测绘调整；背部壳体的圆柱直径小于法兰边外径，插入面板开孔后不会与开孔边缘发生卡滞，轴向总长度控制在常规控制柜的内侧安装空间范围内，不会与柜内的布线、其他元器件发生空间干涉。在功能设计层面，仪表内部的波登管机芯采用成熟的机械压力传导结构，不需要外部供电就能通过介质压力带动指针偏转，可靠性远高于电子类压力检测元件，在供电不稳定、强电磁干扰的工业现场也能稳定显示压力数值，不会出现电子屏花屏、信号丢失的问题。壳体侧面的黑色凸起结构是仪表的泄压安全堵，当仪表内部意外出现介质泄漏超压时，堵头会自动泄压，避免玻璃表盘爆裂伤人，这个细节设计是工业压力表强制要求的安全结构，在建模过程中特意还原了堵头的安装槽与配合间隙，保证结构的完整性。另外在建模时，所有的配合面都做了合理的公差预留，比如前盖与壳体的卷边配合位置、接头与壳体的压合位置、安装孔的沉头深度，都按照实际机加工与装配的工艺要求做了偏移处理，不会出现建模时零对零干涉导致的实际生产无法装配的问题，用户可以直接将这个模型套用在自己的设备面板布局设计中，直接导出工程图标注尺寸就能用于实际生产加工，不需要再做结构上的调整。
