带脚轮焊接式移动承载底架结构设计

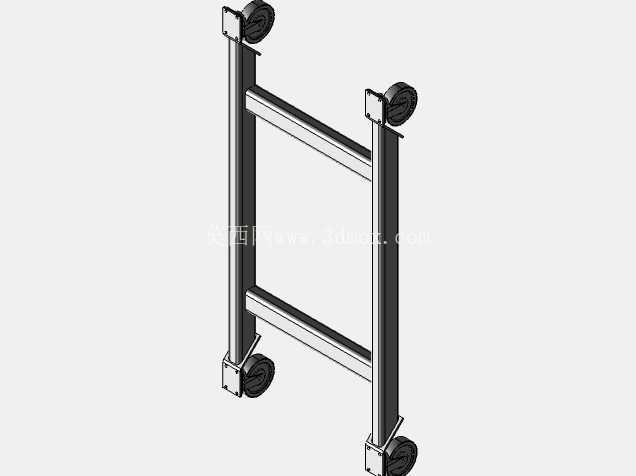

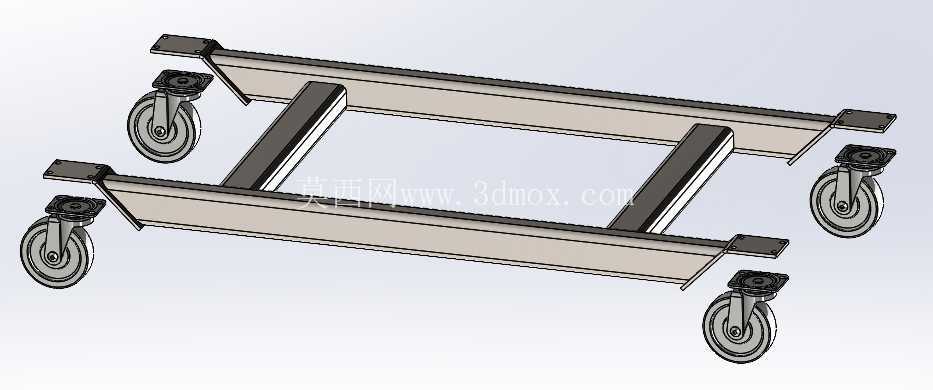

　　这款焊接式移动承载底架，是车间内小型稳压设备、轻型工装单元实现工位间灵活转场的核心承载部件，日常应用场景覆盖电子装配车间小型测试设备移位、机加工工位辅助工具架流转、仓储区轻型物料周转承载等多个场景，解决了固定式安装支架无法灵活调整工位、适配多工序流转需求的痛点。从结构设计逻辑来看，整体采用两根平行布置的主承载梁作为核心受力构件，主承载梁选用标准槽钢型材，依靠型材自身的截面惯性矩承担竖向载荷，无需额外增加加强筋即可满足常规轻型设备的承载需求，两根主承载梁之间通过两根横向连接梁实现刚性连接，横向连接梁与主承载梁采用角焊缝满焊连接，焊脚尺寸匹配型材壁厚，避免焊接应力集中导致的架体变形，同时保证整体框架的抗扭性能，

　　防止推行过程中架体出现菱形变形。脚轮安装位直接设置在主承载梁的四个端部下方，每个安装位都预先加工了与脚轮安装孔位匹配的螺栓过孔，安装时脚轮的顶板与主承载梁下表面完全贴合，螺栓穿入后加装防松垫圈紧固，避免设备推行过程中螺栓松动导致的脚轮脱落；四个脚轮中两个为定向轮、两个为万向带刹轮，定向轮布置在架体的推行端一侧，万向轮布置在操作端一侧，既可以保证长距离推行时的直线行进稳定性，又能在狭小工位空间内实现灵活转向，踩下刹车后即可将架体牢牢固定在指定工位，不会受外力影响出现滑移。从安装边界尺寸来看，主承载梁的长度方向预留了设备安装的调节余量，梁体上表面可以根据搭载设备的底座安装孔位现场配钻固定孔，无需在焊接阶段提前预制孔位，

　　适配不同尺寸规格的轻型设备安装需求；架体整体高度控制在常规作业台面的适配范围内，搭载设备后操作高度符合人体工程学要求，无需额外垫高即可满足站立操作的视线与操作距离要求。横向连接梁的位置避开了主承载梁上的设备安装区域，不会干涉设备底座的固定，同时两根横向连接梁之间预留了足够的走线空间，搭载的电气设备线缆可以从梁体间隙中规整排布，避免线缆外露被碾压剐蹭。焊接工艺设计上，所有焊接位置都预留了焊后打磨余量，焊接完成后将焊渣飞溅清理干净，打磨掉突出的焊瘤，保证架体表面平整，后续可以根据使用需求做喷塑或者喷漆处理，提升架体的防锈耐腐蚀能力，适应车间内多油污、多粉尘的使用环境。主承载梁的两端端部都焊接了封板，封板与梁体端面贴合焊接，

　　既可以避免型材内部进入杂物积留锈蚀，又能在架体意外碰撞时起到缓冲作用，保护梁体端部不会因为碰撞出现变形。在实际使用过程中，这类焊接底架的承载冗余量按照额定载荷的1.5倍设计，正常搭载轻型交流稳压设备、小型焊接工装、轻型检测仪器时，架体的挠度变形量控制在允许范围内，长期使用不会出现永久性变形；推行过程中架体的重心落在四个脚轮的支撑范围内，即使在车间地面有轻微坡度的情况下，也不会出现侧翻风险。设计阶段充分考虑了加工便利性，所有型材下料都采用标准定尺材料切割，不需要特殊定制异型型材，焊接时不需要复杂的工装夹具即可完成定位组焊，普通的焊接加工班组即可完成生产制作，加工成本可控，后期维护也十分便捷，单个脚轮出现损坏时，只需要拆卸对应位置的固定螺栓即可更换，不需要对架体本身做切割焊接处理，降低了后期运维的成本与工作量。架体的整体宽度适配常规车间通道的通行宽度，在宽度一米以上的人行通道内即可顺利转弯通行，不需要额外拓宽通道，适配现有车间的布局条件，不需要为了使用这类移动架体调整车间整体布局。
