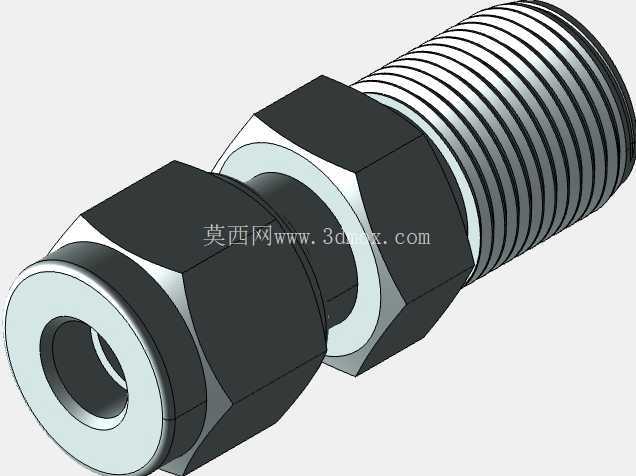

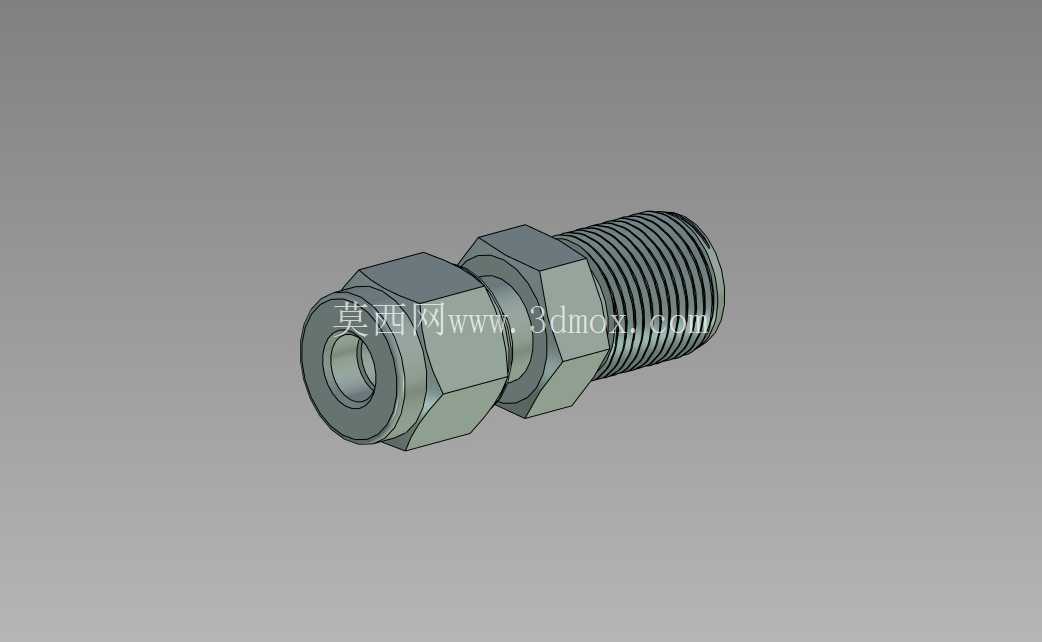

DK-LOCK型6mm金属垫片外螺纹直管接头

　　在气动控制回路、低压气体输送管路、小型流体实验装置的管路搭建场景中，管接头作为管路系统的基础连接元件，其密封可靠性、装拆便捷性直接决定整套管路的运行稳定性，这款6mm规格的外螺纹直管接头，正是针对小通径管路的硬密封连接需求开发的适配元件。从结构设计逻辑来看，这款接头采用了DK-LOCK系列经典的卡套锁紧配合金属垫片密封的组合结构，接头一端为标准外螺纹接口，可直接拧入设备本体的内螺纹安装孔，无需额外转接件即可完成与阀块、罐体、设备端接口的刚性连接；另一端为6mm管径适配的插管接口，可直接对接外径6mm的硬质金属管或硬塑气管，适配实验室气路、小型气动设备、低压燃气支路等场景的管路排布需求。接头中段设置了一体式六角拧动台，尺寸完全适配标准开口扳手的咬合尺寸，现场安装时无需定制专用工具，使用常规扳手即可完成拧紧操作，六角台的棱边做了微小倒角处理，避免拧动过程中扳手滑脱划伤操作人员或接头本体表面。外螺纹段的螺纹精度按照普通密封管螺纹的公差等级加工，螺纹牙型饱满无断牙，配合端面的金属密封垫片，可在额定工作压力范围内实现无渗漏密封，相比橡胶密封圈密封的接头，金属垫片的耐温范围更宽，不会出现橡胶老化、溶胀导致的密封失效问题，适配输送无强腐蚀性的气体、低粘度流体的管路场景。插管端的锁紧结构采用了内置卡环配合锁紧螺母的设计，插管插入到位后拧紧锁紧螺母，卡环会均匀咬合在管材外壁，同时挤压内部的金属垫片形成端面密封，既可以承受管路内部的工作压力，也能抵抗一定的管路拉拽力，避免管路受外力拉扯时出现脱管泄漏问题。从安装边界尺寸来看，接头整体轴向长度紧凑，六角台的对边尺寸控制在合理范围内，安装时所需的扳手操作空间较小，可适配安装空间局促的阀组集成区域、设备内部密集排布的管路节点，不会因为接头尺寸过大导致相邻管路出现安装干涉。接头本体采用不锈钢材质加工，表面做了钝化处理，具备基础的防锈抗腐蚀能力，可适配常规工业环境下的长期使用，不会因为环境潮湿出现表面锈蚀污染管路介质的问题。在实际选型应用中，这款接头主要适配外径6mm的刚性管路，安装时需要注意管材端面需切割平整、去除毛刺，插管时需推到底部再拧紧锁紧螺母，确保卡环咬合位置准确、金属垫片压缩量处于合理区间，避免出现密封不严或者卡环切管导致的管路断裂问题。外螺纹端安装时可根据输送介质的特性选择是否额外缠绕生料带，若采用金属垫片端面密封的安装形式，需保证对接端面的平面度符合要求，避免端面有划痕、凹坑导致密封失效。这类小通径直管接头在小型自动化设备的气动回路、实验室分析仪器的气路连接、小型燃气设备的支路管路中应用十分广泛，其硬密封的结构形式相比快插接头更适合长期固定安装的管路节点，装拆次数多也不会出现密封性能快速衰减的问题，维护时只需检查金属垫片是否有压痕损伤，必要时更换同规格金属垫片即可重复使用，整体维护成本较低。建模过程中对螺纹段的牙型、六角台的尺寸公差、锁紧螺母的配合间隙都做了精准还原，可直接用于管路排布的干涉检查、装配模拟，也可作为接头选型时的尺寸参考依据，帮助设计人员在方案阶段就确认接头的安装空间是否充足，避免后期装配时出现尺寸不匹配的问题。
