同轴式多级齿轮减速传动装置结构

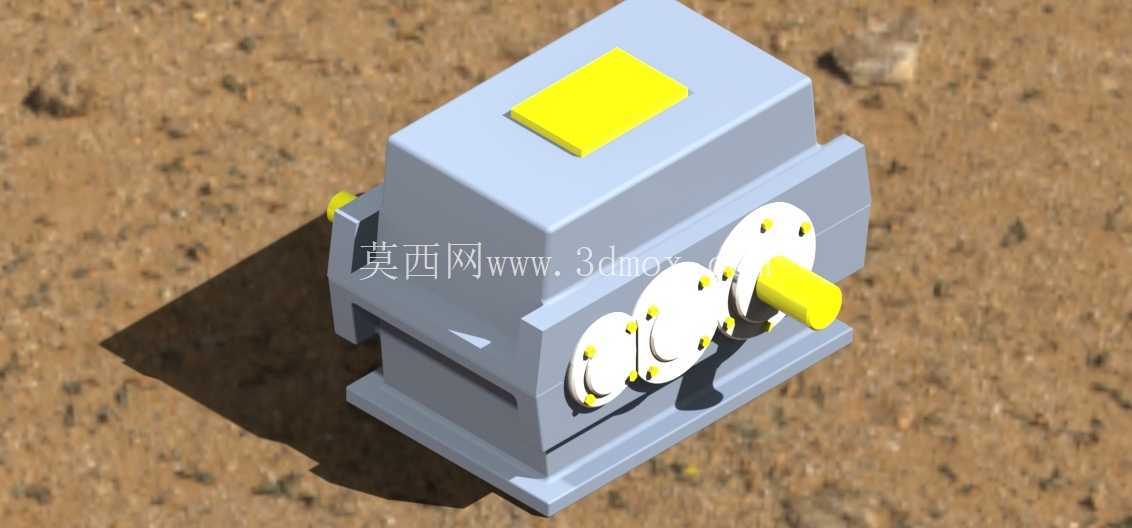

　　在工业传动系统的布局选型中，这类同轴式多级齿轮减速结构常被用于输送线、轻工包装设备、小型自动化专机的动力端，用来匹配伺服电机或普通异步电机的高转速输出，将原动机的高转速低扭矩特性转换为作业端需要的低转速大扭矩输出，同时保证输入轴与输出轴的同轴度要求，减少设备整体的安装占位空间。从结构设计逻辑来看，该装置采用三级平行轴圆柱齿轮传动布局，输入轴端设置在箱体侧部，通过逐级啮合的齿轮组完成速比分配，每一级齿轮的模数、齿宽都按照扭矩传递梯度做了差异化设计，靠近输入侧的高速级齿轮模数更小、齿宽较窄，靠近输出侧的低速级齿轮模数更大、齿宽更宽，匹配不同轴段的扭矩承载需求，避免材料冗余或强度不足的问题。箱体采用剖分式铸铁结构设计，

　　上下箱体通过定位销与连接螺栓完成紧固，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解更换齿轮、轴承等易损件；箱体底部设置带安装孔的一体式底座，安装孔的孔距、孔径按照常规工业安装标准预留，可直接通过螺栓固定在设备机架的安装平面上，不需要额外加工过渡转接板。输出轴采用伸出式结构，轴端预留键槽，可直接通过平键连接联轴器、链轮或同步带轮，完成与作业端负载的动力衔接，轴伸端的密封采用骨架油封结构，防止箱体内的润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部破坏齿轮啮合面。设计过程中，齿轮的啮合侧隙按照中等精度传动要求预留，既保证传动过程中不会出现卡滞问题，也能控制回程间隙在合理范围内，满足多数通用工业设备的传动精度要求；

　　轴承选用深沟球轴承搭配角接触轴承的组合，分别承受径向载荷与少量轴向载荷，轴承位的公差按照基孔制配合要求设置，保证轴承安装后的同轴度与运转稳定性。箱体顶部设置可拆卸的盖板，既可以作为注油口使用，也能在不拆解上下箱体的情况下观察内部齿轮的啮合状态、检查润滑油液位；箱体侧部预留油塞安装位，可用于定期更换箱体内的润滑油，排出磨损产生的金属碎屑。从安装边界来看，该装置的整体外形为方正箱体结构，输入轴与输出轴的中心高、轴伸长度都按照通用安装尺寸设计，可直接替换同规格的标准减速机产品，不需要对原有设备的安装结构做大幅改动；齿轮的润滑采用油浴式润滑，不需要额外配置强制润滑系统，日常维护仅需要定期检查油位、按周期更换润滑油即可，运维成本较低。

　　在实际应用场景中，这类减速装置可适配多种需要降低转速、增大输出扭矩的传动场合，比如小型皮带输送机的驱动端、自动化装配线的工件移载机构、食品加工设备的传动系统，其同轴式的结构布局能让动力输入与输出保持在同一轴线上，有效缩短传动链的整体长度，让设备的动力端布局更加紧凑，减少不必要的空间占用。设计时还考虑了运转过程中的散热需求，箱体的外表面设置了轻微的加强筋结构，既提升了箱体的整体刚性，也能增大箱体与空气的接触面积，帮助齿轮啮合产生的热量快速散出，避免长时间满负载运转时箱体内温度过高导致润滑油性能下降，影响齿轮与轴承的使用寿命。
