家用膜式燃气计量表结构概念设计

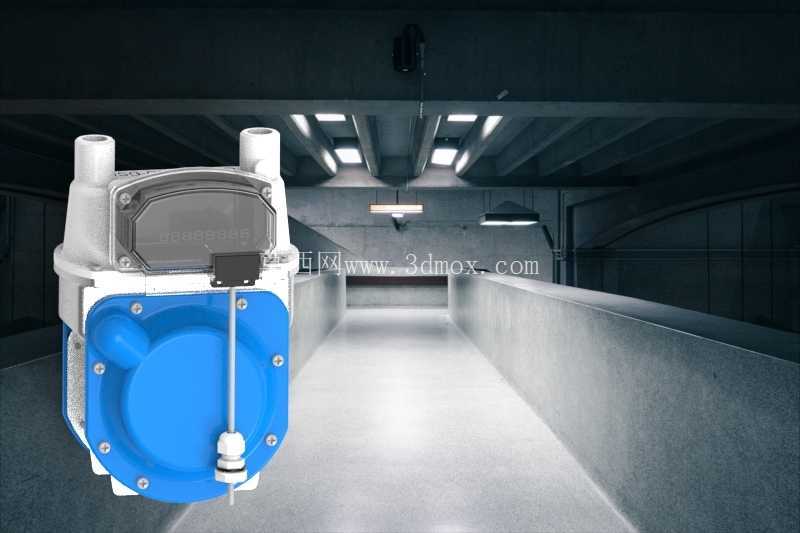

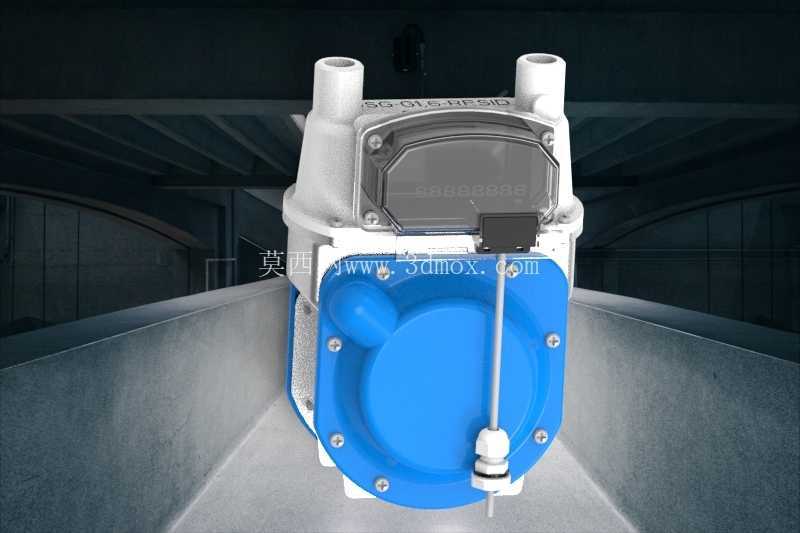

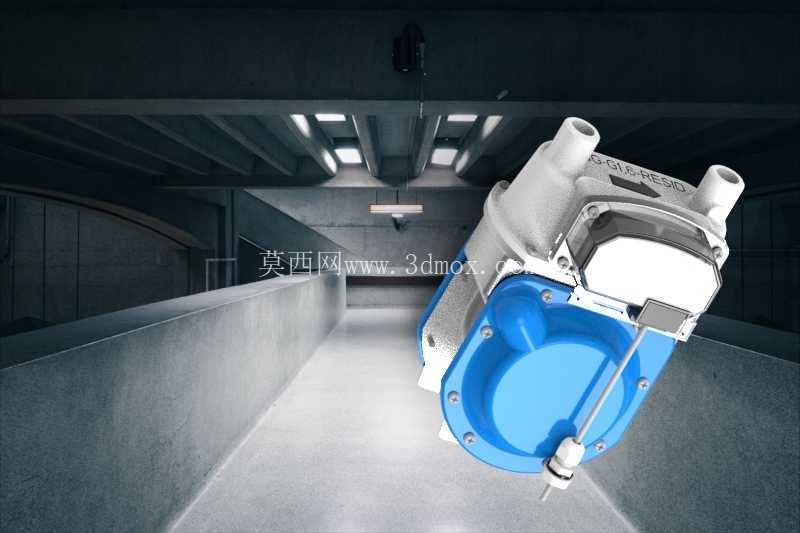

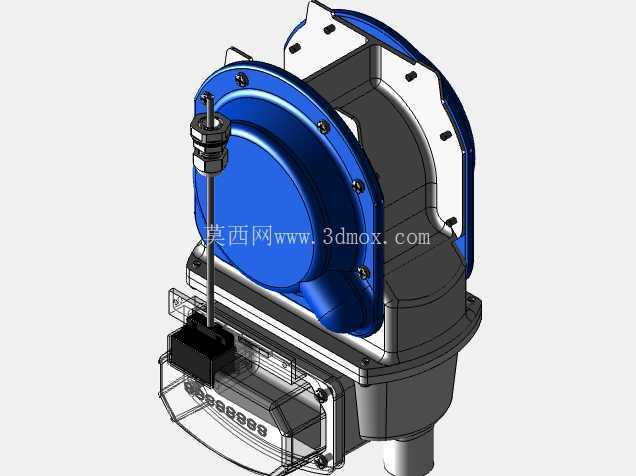

　　在城镇民用燃气输配的终端环节，入户计量设备的结构合理性直接决定了后期运维效率、安装适配性与长期运行可靠性，本次完成的住宅D型燃气表概念结构，正是针对高层住宅、老旧小区户内燃气管线的安装痛点展开的正向结构开发。不同于工业场站使用的大口径流量计量装置，户用燃气表需要在极小的空间内兼顾计量腔体密封、读数可视、管路对接、防篡改防护多项需求，设计过程中首先从安装边界倒推整体外形尺寸：常规住宅厨房的燃气表安装位多预留于洗菜盆下方柜体、墙面燃气立管旁，净空宽度普遍在220mm至280mm区间，深度方向受橱柜背板限制通常不允许超过180mm，因此整机主体采用近似方正的圆角壳体布局，将核心计量膜腔安置在壳体下半区域，蓝色端盖通过周向均匀布置的紧固螺钉与主壳体压合，端盖与壳体结合面预留密封胶圈的安装槽位，保证膜片往复运动过程中腔体内部的燃气不会出现外泄漏。顶部两个同轴布置的管状接口为燃气进出气对接端，接口中心距严格沿用国内户用燃气表的通用安装尺寸，接口外壁预留标准管螺纹加工余量，现场施工时既可以通过镀锌钢管直接螺纹连接，也可以适配不锈钢波纹软管的快接接头，不需要额外改动户内预埋管线的开孔位置。表具上部的灰色透明视窗区域为计数读数区，结构设计时将视窗做略微向上倾斜的角度，运维人员入户抄表或者用户自行查看用气数据时，不需要弯腰俯身就能清晰读取字轮数值，视窗周边的壳体做凸起围边，避免厨房清洁时抹布剐蹭、台面积水顺着视窗缝隙渗入计数机构内部。视窗下方伸出的小型触发部件为信号采集端预留的安装位，后续可直接加装光电直读模块或者脉冲采样组件，无需重新拆解壳体改动内部传动结构，适配传统人工抄表到远程物联网抄表的升级需求。从内部功能逻辑来看，膜式燃气表依靠内部柔性膜片在进出气压差作用下往复开合，将燃气流通体积转化为机械传动的计数信号，因此壳体下半部分的腔室壁厚做了均匀加厚处理，既能够承受户内燃气管道的常规工作压力，也可以抵消膜片长期往复运动带来的局部振动，避免壳体连接处出现疲劳松动。整机侧面没有突出的冗余结构，所有紧固螺钉全部采用沉头布局，贴墙安装时背面可以完全贴合墙面固定支架，不会出现局部凸起导致的安装间隙。考虑到住宅内的使用环境，壳体外部棱角全部做R3以上的圆角过渡，既避免安装搬运过程中划伤施工人员，也不会在狭小的橱柜空间内剐蹭燃气软管造成管壁破损。端盖侧面引出的细金属杆为出厂校验时的传动调试位，量产装配完成后可通过该点位完成计量精度校准，之后做铅封防护，防止非授权人员私自拆解改动计量参数。结构建模过程中同步核对了安装维护的操作空间：表具前方预留至少100mm的操作距离，即可完成接口螺母拧紧、电池更换、视窗擦拭全部日常操作，不需要拆除周边橱柜隔板。两个顶部接口的高度距离表体顶部预留足够的扳手操作空间，现场安装时普通活动扳手即可完成接头锁紧，不会出现工具与壳体干涉的问题。针对南方潮湿厨房、北方低温楼道旁安装位的不同工况，壳体的密封结构做了分区设计：计数腔与计量腔完全物理隔离，即便计量腔内部出现微量燃气冷凝水，也不会渗入计数机构造成齿轮卡滞，外部的接线采样部位也预留了灌封密封的工艺槽，满足长期在多油烟、多潮气环境下的使用要求。整体结构没有采用复杂的异形曲面，所有壳体部件都适配注塑成型的工艺要求，拔模角度统一设置在1.5度以上，立柱与螺钉柱的位置都加设加强筋，避免注塑成型后出现缩痕、装配时螺钉柱断裂的问题，兼顾概念设计的创新性与后续量产落地的工艺可行性。
