斜向交汇金属管件结构设计作品

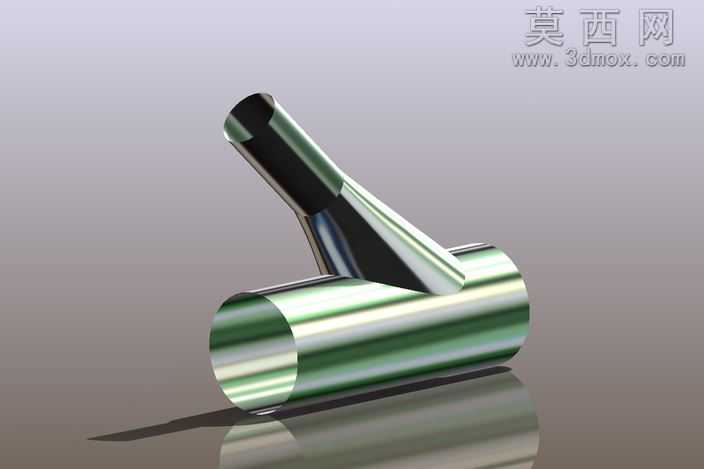

本作品为斜向交汇式金属管路构件，建模过程依托三维参数化设计软件完成，整体采用实体与曲面结合的建模思路搭建。首先绘制水平主管的圆形截面轮廓，通过拉伸命令生成主管基础实体，保证主管圆柱面的同轴度与尺寸精度，主管两端预留标准管路对接的平直段，适配常规管路装配的公差要求。随后针对斜向支管的交汇结构，先确定支管与主管的相贯角度，绘制支管的截面轮廓后，采用曲面偏移命令构建支管的外曲面与内曲面，通过曲面修剪、缝合功能完成支管与主管相贯位置的平滑过渡处理，避免相贯线位置出现尖锐棱角与曲面断层，保证交汇位置的曲面连续性达到G1级别，减少流体在管路交汇位置的阻力。材质设置阶段，为构件赋予抛光金属材质，调整金属材质的反射率、粗糙度参数，模拟不锈钢类金属的高光质感，同时添加环境反射贴图，让金属表面呈现出真实的环境映照效果，渲染阶段采用全局光照模式，调整光源角度突出金属曲面的光影层次，清晰展现相贯位置的曲面过渡细节。结构设计上，支管与主管采用一体化成型结构，无额外拼接缝隙，管壁厚度保持均匀一致，偏移曲面生成过程中严格控制壁厚公差，避免出现局部壁厚过薄或过厚的问题，保证构件的结构强度满足管路输送场景的使用需求。设计过程中重点优化了相贯位置的曲面过渡逻辑，通过多次调整曲面偏移的距离参数与修剪边界，让支管与主管的衔接位置流畅自然，既保证了管路内部流道的顺滑，也让构件外部的金属曲面呈现出流畅的视觉效果，整体建模过程严格遵循机械零件建模的规范，所有特征参数可编辑，能够根据实际使用需求调整管路直径、交汇角度、壁厚等参数，适配不同的管路装配场景。
