45×35×18规格分体式塑料电气防护外壳

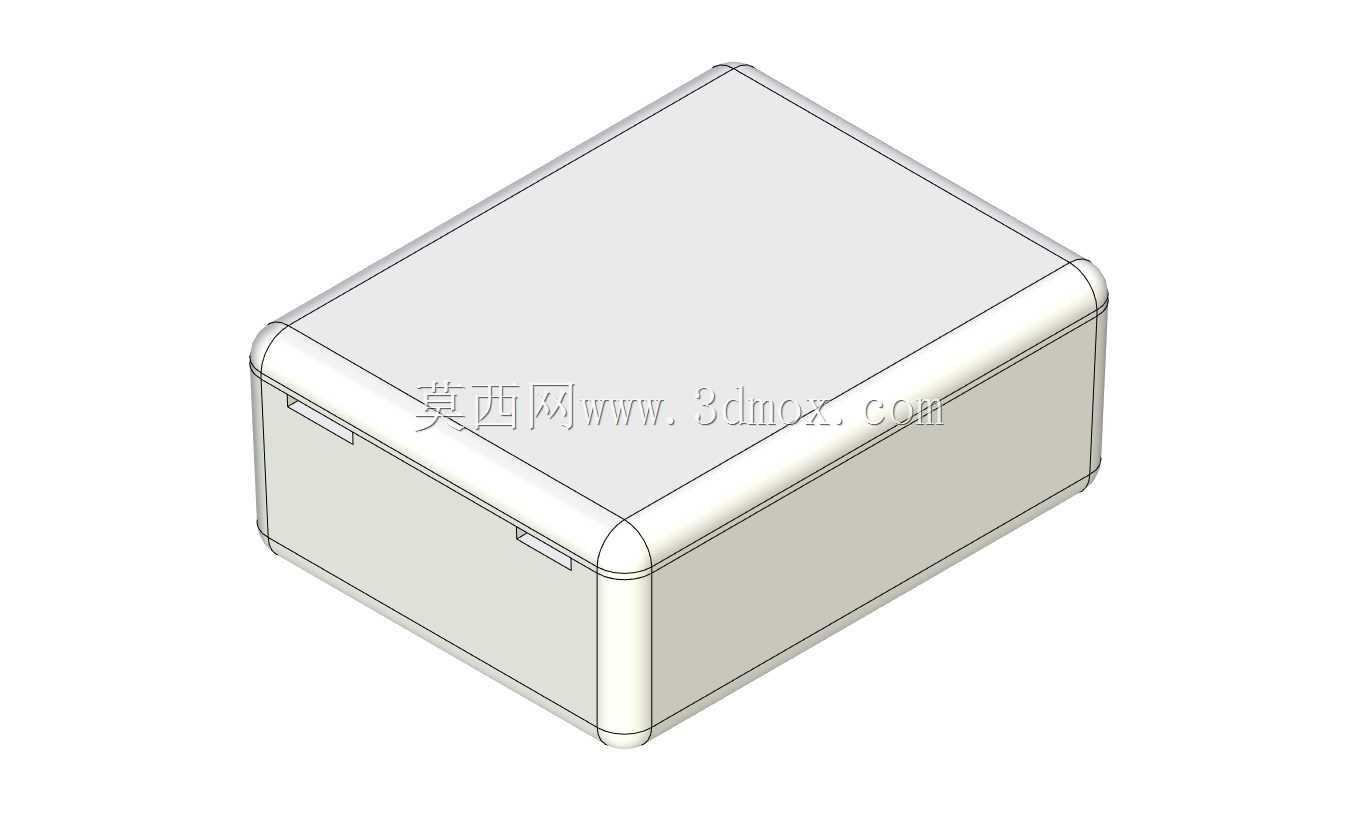

　　这套壳体采用上下分体扣合的结构形式，整体外轮廓尺寸控制在45毫米、35毫米、18毫米的紧凑边界内，是小功率交流稳压类电路、小型信号调理模块、低压控制板卡常用的外置防护封装件，在桌面式小型电源、工控末端采样模块、民用稳压适配装置里应用十分广泛。

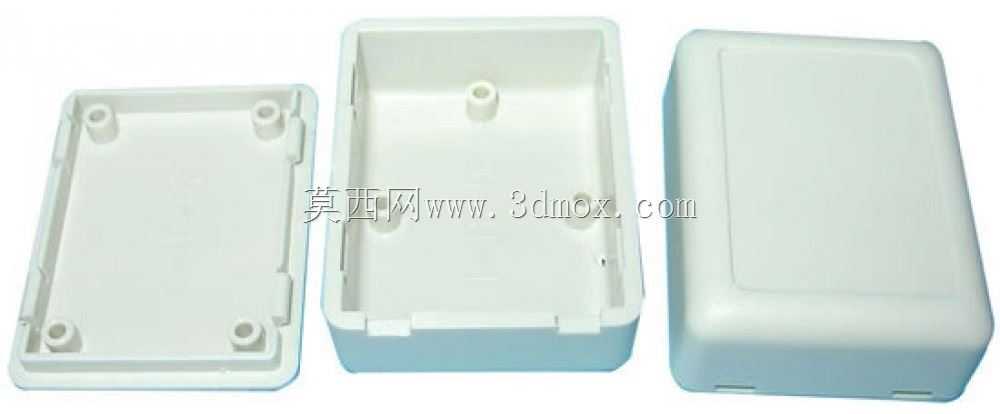

　　从实际装配逻辑来看，壳体分为底壳与上盖两个独立注塑件，底壳内部四角预留了带通孔的自攻螺丝安装柱，柱体高度经过匹配设计，装配时PCB板可以直接搭在安装柱顶端，用M2或者M2.5规格的自攻螺丝锁紧，不需要额外加装铜柱支撑，既减少了装配物料清单的零件数量，也能避免板卡直接贴在壳底造成元器件引脚与壳体摩擦短路。底壳的侧壁内侧做了多条竖向加强筋，筋条同时起到两个作用：一是注塑冷却过程中约束薄壁壳体的变形量，减少壳壁翘曲导致的扣合间隙不均；二是装入电路板后，筋条侧面可以轻抵板卡边缘，限制板卡在壳体内的横向窜动，设备受到跌落或者振动冲击时，板卡不会在壳体内晃动拉扯接线。

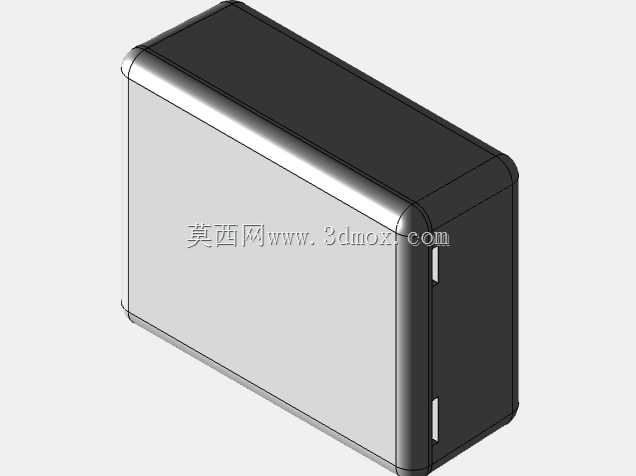

　　上盖的内侧边缘设计了整圈的扣合止口，止口的配合间隙按照普通ABS注塑件的公差等级设定，单边预留0.1至0.15毫米的装配间隙，既可以保证手工按压就能完成上下盖扣合，也不会因为间隙过大出现盖体松动错位。上盖外表面做了微弧过渡的圆角处理，四个边角没有尖锐棱边，一方面是注塑成型时可以降低尖角位置的应力集中，避免壳体受外力冲击时从边角处开裂，另一方面在民用场景使用时也不会划伤操作人员。从展示的壳体形态可以看到，底壳的侧壁预留了可选的开槽位置，生产组装时可以根据接线需求，在对应位置开出电源输入线、输出负载线的过线孔，过线孔处可以配套橡胶护线圈，避免线材的绝缘层被塑料锐边割破。

　　在结构设计的考量上，这类小尺寸壳体的壁厚通常均匀控制在1.2至1.5毫米，整个壳体所有位置的壁厚保持一致，注塑填充时熔料流动阻力均匀，不会出现局部壁厚过大导致的缩痕，也不会因为壁厚过薄造成壳体刚性不足。内部安装柱的根部做了环形加强筋过渡，避免螺丝锁紧时安装柱从根部断裂，柱体中心的底孔预留了足够的自攻螺丝咬合深度，常规2毫米厚的PCB板锁付后，螺丝咬合长度可以达到3毫米以上，完全满足日常使用的紧固要求。

　　从安装边界来看，45×35×18毫米的外部尺寸决定了它可以容纳的PCB板最大尺寸约为40×30毫米，板上元器件的最高高度不能超过上下壳体内腔的净空高度，也就是上盖内顶面到底壳安装柱顶面的距离，通常这个净空在8至10毫米区间，布局电路时需要将电容、变压器、接线端子等较高元器件的高度控制在这个范围内，避免合盖时元器件顶到上盖内表面。这类壳体除了用于小型交流稳压器的封装，也常被用来封装小型信号隔离模块、继电器驱动板、温湿度采集终端，在楼宇电控、小型家用配电、实验台测试装置里都能适配。壳体外部没有多余的凸起结构，既可以直接放置在桌面使用，也可以通过背胶、卡扣或者外置固定耳安装在电控箱的DIN导轨旁，适配多种安装场景。分体式的设计也给后期检修提供了便利，拆开扣合结构就可以直接接触内部电路板，不需要破坏壳体整体结构，维修更换元器件的操作空间充足。
