明纬GS15E-3P1J墙插式ACDC适配器结构设计

　　这款墙插式交直流转换电源，是小功率供电场景里应用极广的标准化供电部件，日常在消费类电子、小型工控传感模块、桌面型通讯外设、家用智能硬件的配套供电中随处可见，相比桌面式外置电源，它直接集成国标插脚，无需额外输入连接线，插装在墙面插座或插排上即可完成取电，能大幅减少桌面布线的杂乱感，也避免了输入线材拉扯导致的接触不良问题。

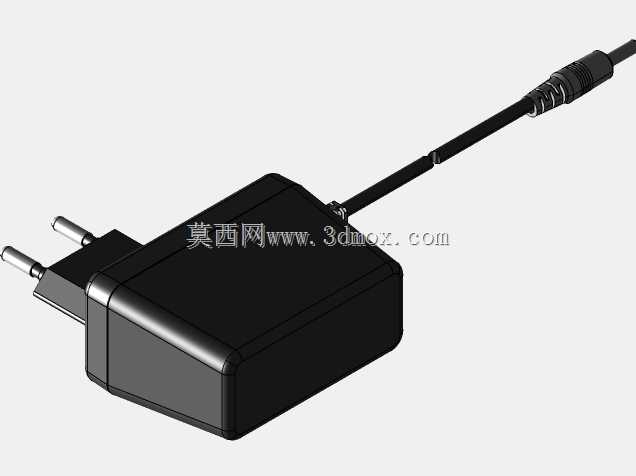

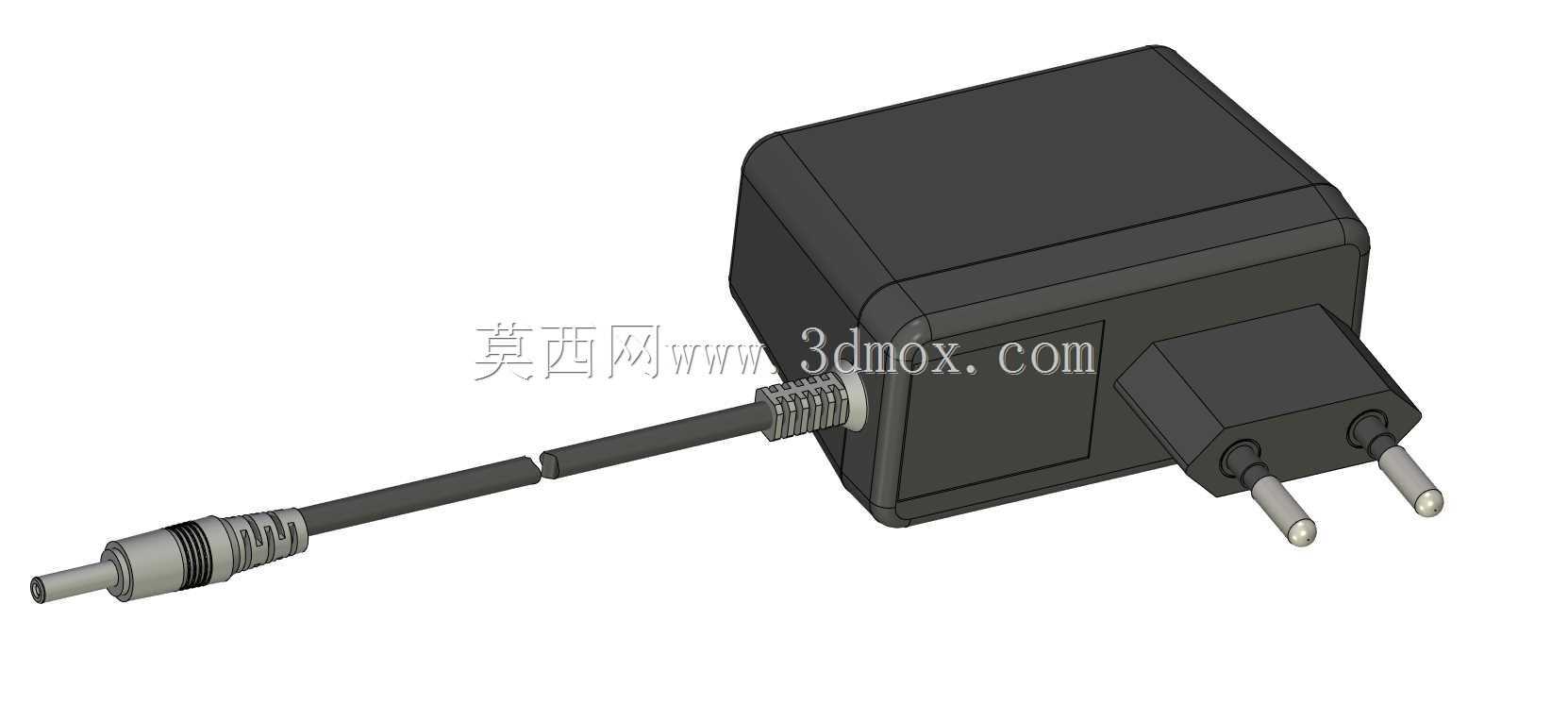

　　从结构设计逻辑来看，这款产品采用一体化注塑外壳，插脚直接嵌装在壳体输入端的骨架上，插脚的伸出长度、中心距完全符合国标墙插的适配要求，插装后壳体与墙面的贴合间隙控制在合理范围，不会因为壳体自重导致插脚偏斜、松脱。输出端采用一体化出线设计，线材与壳体衔接位置做了防弯折的应力释放结构，也就是俗称的线尾网尾结构，能承受日常使用中反复弯折、拉扯的受力，避免线芯在根部断裂，不同输出电压规格对应的线规做了匹配区分，8-15V输出段采用UL1185标准18AWG线径，线长配置为1200mm加150mm的适配段，18-48V输出段同样采用18AWG线规，线长调整为1800mm加150mm适配段，匹配不同电压下的载流需求与布线距离要求。

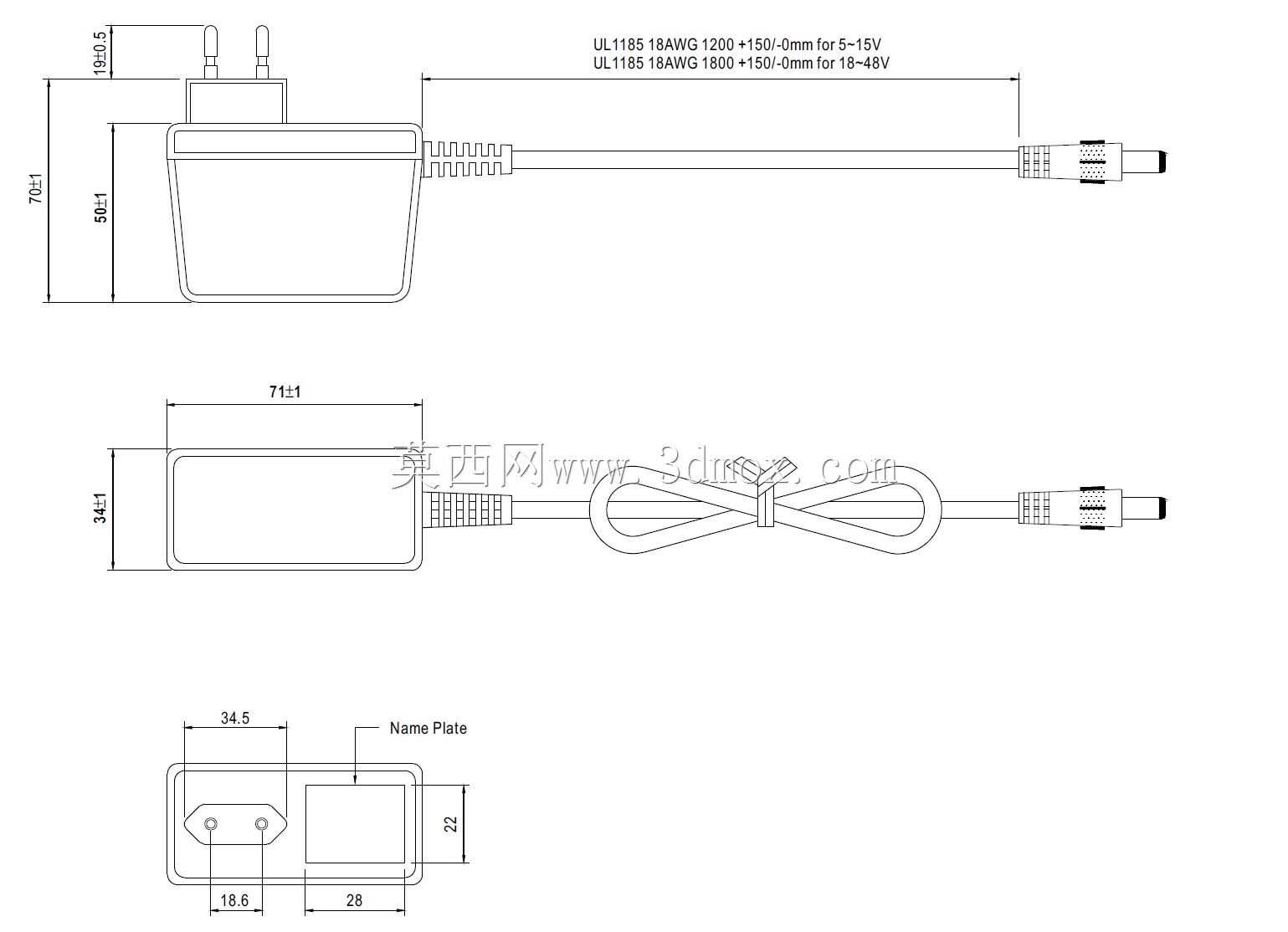

　　外形尺寸的边界控制是这类墙插电源设计的核心要点之一，输入端插脚所在的壳体端面，整体宽度控制在71mm以内，厚度方向从插脚端面到壳体背部的总尺寸为50.5mm，其中插脚自身突出壳体端面的长度为10.5mm，壳体主体的厚度为40mm，这个尺寸设计充分考虑了常规墙面插座、多位插排的相邻插孔间距，避免插装后遮挡旁边的插孔位，提升多设备同时插装时的空间利用率。壳体侧面的铭牌区域预留了34.5mm长、23mm宽的平整安装位，用于粘贴产品参数、认证标识、警示说明等标签，该区域避开了壳体的脱模斜度、合模线位置，保证标签粘贴后平整无翘边，标识信息清晰可读。

　　从实际使用的功能特性来看，这款电源采用密封式壳体设计，壳体上下盖通过超声波焊接完成封装，没有外露的螺丝孔，既可以提升壳体的防护等级，避免日常使用中泼溅的水渍、灰尘进入壳体内部影响电路性能，也能防止非专业人员随意拆解带来的触电风险。壳体表面做了细磨砂的纹理处理，既可以提升手持插拔时的摩擦力，也不容易残留指纹、划痕，长期使用后外观保持度更好。输出端的直流插头采用标准化的DC接口，接口的插拔力、接触电阻都符合通用外设的供电适配要求，能和绝大多数常规小功率直流供电设备的输入接口直接匹配，无需额外转接头。

　　在结构建模的过程中，需要重点关注几个核心的配合边界：首先是插脚与内部PCB板的焊接定位，插脚嵌装在输入端骨架上后，焊接端的位置精度要控制在合理公差范围内，避免组装时出现焊盘对位偏差、虚焊的问题；其次是内部电路元件的布局空间，壳体内腔的高度、宽度要预留足够的安规距离，满足高压侧与低压侧之间的绝缘要求，同时要给整流、变压、滤波等元件预留足够的散热空间，避免长期满负载工作时热量积聚导致元件寿命衰减；再者是线尾的防拉结构，线材伸入壳体内部的部分要做卡位设计，保证外部拉扯线材时，受力直接传递到壳体结构上，不会拉扯到内部的焊接点，避免线材拉脱导致的电路断路。

　　这类墙插式电源的设计，看似结构简单，实则需要兼顾安规要求、使用便利性、空间适配性、长期可靠性等多维度的需求，比如壳体的圆角处理，所有外露的边角都做了R角过渡，避免插拔时锋利的边角划伤手部；插脚的根部做了加强筋结构，提升插脚的抗弯折能力，避免多次插拔后插脚变形导致接触不良；输出线材的打结固定结构，也就是日常使用中常见的线材收纳打结位，建模时需要保证打结区域的线材弯曲半径符合线规的最小弯曲要求，避免过度弯折导致线芯损伤。在实际设备选型配套时，只需要确认输出电压、电流参数匹配，接口极性一致，就可以直接替换同规格的适配器，不需要额外调整安装结构，通用性极强。
