便携翻盖洗护塑料瓶结构造型设计

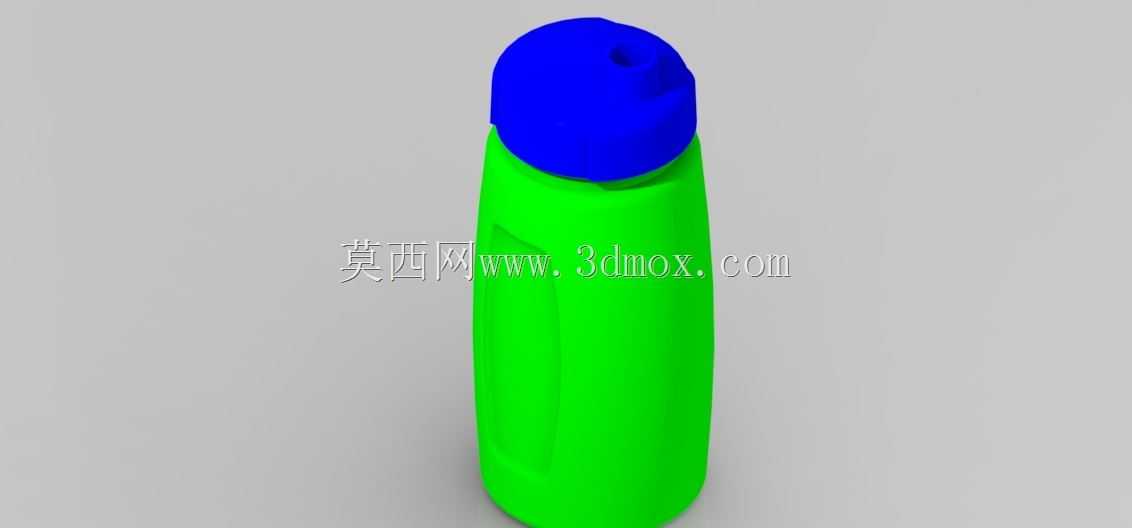

　　日常洗护类液体容器的结构开发，往往要兼顾灌装产线适配、终端握持使用、瓶盖密封可靠性与堆叠运输边界，这款带一体式翻盖的细长塑料瓶，正是面向中小容量洗护液、便携装日化用品场景完成的造型与结构方案。从整机轮廓来看，瓶身采用竖向拉长的收腰弧面形态，主体瓶壁为亮绿色注塑材质，顶部翻盖为深蓝色，色彩分区清晰区分储液腔体与启闭功能部件，在货架陈列时也能快速形成视觉识别。

　　做这类容器三维建模时，首先要倒推产线与使用端的约束：瓶身总高控制在单手握持可顺畅操作的区间，最大外径落在常规自动灌装机的瓶托兼容范围内，底部做平整的环形支撑面，保证灌装线输送、贴标工位走瓶时不会出现偏摆、倾倒。瓶身中段的内凹弧面不是单纯的外观造型，一方面贴合人手握持时的指腹弧度，湿手取用也不易滑脱；另一方面在多瓶并排装箱时，弧面预留的间隙可以减少瓶壁之间的大面积贴合摩擦，避免运输过程中表面刮花。

　　顶部翻盖采用和瓶口铰接的连体结构，翻盖顶端预留的小孔是出液通道，翻开上盖后即可通过挤压瓶身让内容物从孔位流出，闭合时翻盖内侧的密封塞会压入出液孔，阻断液体渗漏，即便瓶身倒置放在洗漱包内，也不会因为晃动出现漏液。瓶口和瓶身的衔接处做了阶梯过渡，既可以在吹塑成型时保证瓶口部位的壁厚均匀，也能为后续加装防盗环、铝箔封口片预留安装位，适配日化工厂常见的旋盖、压盖装配工序。

　　结构建模过程中，瓶壁厚度按照吹塑工艺的常规取值做均匀偏移，转角位置全部做圆角过渡，避免应力集中导致跌落时开裂；瓶身底部的圆角半径特意加大，一方面提升直立放置的稳定性，另一方面在吹塑模冷却阶段可以让底部物料填充更充分，减少缩孔、薄厚不均的成型缺陷。翻盖和瓶口的铰接位置做了薄壁活页结构，反复开合数百次也不会出现断裂，翻盖边缘的防滑凸棱方便用户用单指即可掀开，不需要双手配合操作，适配淋浴时单手取用的使用场景。

　　从安装与适配边界来看，该瓶型的横截面尺寸兼容市面主流的手持贴标机、全自动灌装机的工位间距，瓶身正面预留的平整区域可以粘贴产品标签，弧面过渡区不会让标签出现翘边。和同容量的直筒圆柱瓶相比，这款收腰造型在相同容积下，竖向占用空间更小，放在洗手台、旅行收纳包中时，可以和牙刷、毛巾等洗漱用品错落排布，空间利用率更高。设计阶段也校核了堆叠工况：满瓶状态下多层堆码时，顶部瓶盖的承压面可以把上层载荷均匀传递到瓶肩位置，不会出现瓶身凹陷、瓶盖误开的问题。整个模型把外观曲面、功能结构、成型工艺、终端使用的需求整合到同一数模中，结构工程师可以直接基于该数模拆分吹塑模具、翻盖注塑模具的型腔，也可以根据需求调整瓶身高度、容积比例，衍生出不同容量的系列化便携洗护容器方案。
