网带式水平输送分选工作台结构

　　该设备呈现为一套短距离水平网带输送装置，主体由冲孔链网输送面、两侧挡边、槽型承托机身、四支可调支腿、驱动电机及接线控制盒组成，适用于零部件冷却、清洗后沥水、轻型工件分选、包装前段供料以及流水线之间的高度衔接。网带表面采用密集开孔结构，物料在上方移动时可获得较好的通风、透水和漏屑条件，因此在食品加工辅线、小型五金件加工、注塑件冷却、热处理前后转运等场景中都具有较强适配性。与实心皮带相比，网带面不会积存过多液体和碎屑，维护时可直接对承载区进行冲洗或清理，设备停机维护的拆装量相对较小。

　　从结构布置看，输送段采用长方形平直台面，宽度方向预留了连续承载区域，两侧立边对物料形成限位，可减少小件在输送过程中侧向滑落。机身下部为封闭或半封闭槽体，能够承接网带间隙落下的水滴、油污或细小切屑，避免污染车间地面。支腿分布在设备四角附近，立柱下方设置底板或脚座，可通过膨胀螺栓固定于地面，也可在平整场地上作为可调支撑使用。支腿与机身之间的连接位置考虑了高度调节和装配误差补偿，现场安装时可根据前后设备的输送高度进行微调，使网带面与上下游工位保持平顺过渡。

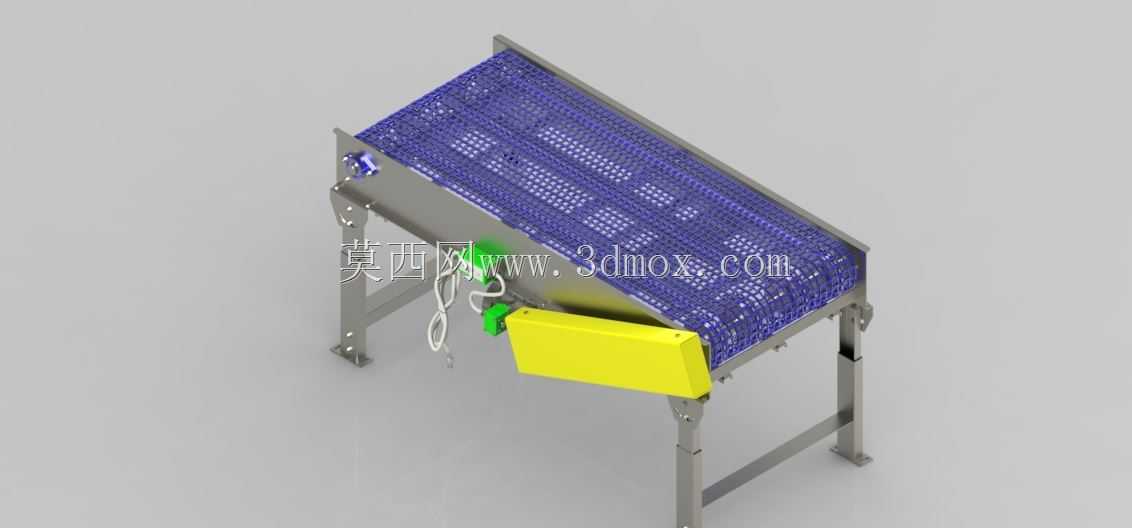

　　驱动部分布置在输送段侧下方，黄色箱体区域对应电机或减速驱动单元，绿色部件为接线及电气连接部位。驱动单元靠近主动辊端布置，可缩短传动链路，使扭矩传递更加直接。线缆从电机侧引出并留有弯曲余量，避免设备振动时接线口承受拉拽。对于选型人员而言，这类侧装驱动方式有利于在设备长度较短的情况下保留端部操作空间，也方便在生产线侧边进行检修，不必拆卸上方输送物料区域。

　　网带承载面在三维结构中表现为紫色多孔模块，孔阵沿长度和宽度方向规则排列，既保证开孔率，又维持带面刚度。物料放置后，支撑点分布较均匀，轻型盒件、盘件、条状零件均可平稳通过。若用于清洗或冷却工况，透过孔眼的液体可落入下部槽体；若用于人工分选，操作者可在设备两侧对经过的工件进行取放、检查或剔除。设备高度处于人工站立作业较舒适的区间，台面长度适合作为工序间缓冲段，而不是长距离主干输送线。

　　设计思路上，该装置强调模块化和边界清晰。输送台面、支腿、驱动组件、电气盒和侧挡边各自形成相对独立的装配单元，便于在详细设计阶段分别校核。机架主体承受带面张紧力、物料均布载荷和驱动端反力，支腿则负责将垂直载荷传递到地面。四角支撑跨距决定了设备抗倾覆能力，安装时应保证支脚底面与地坪可靠接触，尤其在单侧人员取料或网带偏载时，机架不能出现明显晃动。

　　外形边界方面，设备最大占用空间由网带台面的长宽、支腿外扩尺寸以及侧向电机盒共同决定。驱动盒向机身一侧突出，布置产线时不能只按输送槽宽度预留位置，还需在电机侧保留检修和散热空间。设备上端为开放输送面，无复杂防护罩，适合在常温、普通工业环境下使用；若应用在喷淋、油污或粉尘较重的场合，可在现有机架基础上增加护罩、接液盘或防溅挡板。进料端和出料端应与相邻设备保持小间隙搭接，防止小件卡在两段输送面之间。

　　从建模细节看，辊筒、网带、支腿、紧固件、电机盒和接线部位均有明确形体表达，能够用于干涉检查、产线布局汇报和结构方案沟通。网带模块的规则孔阵可帮助工程人员判断漏液、漏屑和通风效果，侧装电机的外轮廓则提示了现场维护空间需求。整体结构没有复杂的升降、转弯或分度机构，功能聚焦于稳定水平输送和工序间缓冲，适合作为自动化生产线中的基础输送单元进行二次改型。
