曲姆03-20款工程塑料线性轴承结构设计

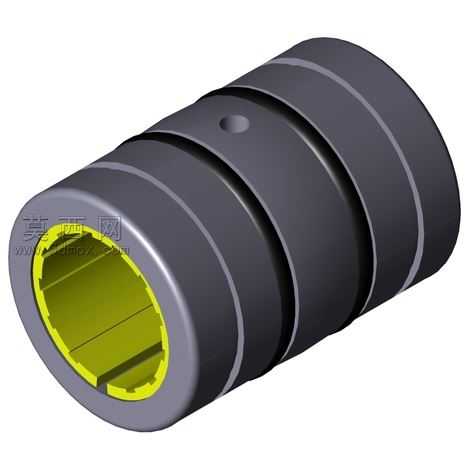

本线性轴承三维模型采用参数化建模方式完成，整体为同轴圆柱套筒式结构，建模过程中先以旋转凸台命令生成轴承金属外壳基体，外壳外壁等距设计多道环形凹槽，既可以减轻轴承整体自重，也能在安装嵌入时提供形变余量，提升装配适配性，外壳侧壁预留的定位凹孔可与安装座上的定位销配合，防止轴承工作过程中发生周向转动。轴承内部的聚合物衬套是核心功能部件，建模时通过拉伸切除命令在内壁加工出均匀分布的轴向导向槽，槽体结构既可以存储润滑介质，降低滑动摩擦阻力，也能容纳工作过程中产生的微小磨屑，避免磨屑卡滞影响直线运动精度，衬套与金属外壳采用过盈配合的结构设计，建模时精准控制两者的配合公差，保证衬套不会在往复运动中从外壳内脱出。渲染阶段为金属外壳赋予哑光深灰金属材质，还原铝合金阳极氧化后的表面质感，为内部聚合物衬套赋予醒目的亮黄色工程塑料材质，清晰区分内外结构层次，同时添加环境光遮蔽效果，突出环形凹槽、定位凹孔、内部导向槽的结构细节，让模型整体视觉层次清晰，结构特征一目了然。设计过程中参考了易格斯同类型线性轴承的尺寸规范，内径覆盖10毫米到50毫米的常用规格区间，整体结构无冗余设计，在保证结构强度的前提下最大化降低材料消耗，聚合物衬套的自润滑特性让该轴承无需额外频繁加注润滑油即可长期稳定工作，适用于低载荷、高频率的直线往复运动场景，模型所有结构特征均做了圆角过渡处理，避免尖锐应力集中点，提升零件的实际使用寿命，建模过程中所有尺寸均按照实际生产加工公差要求设置，可直接导出工程图用于生产加工参考。
