三十立方容积粉末储料卸料斗

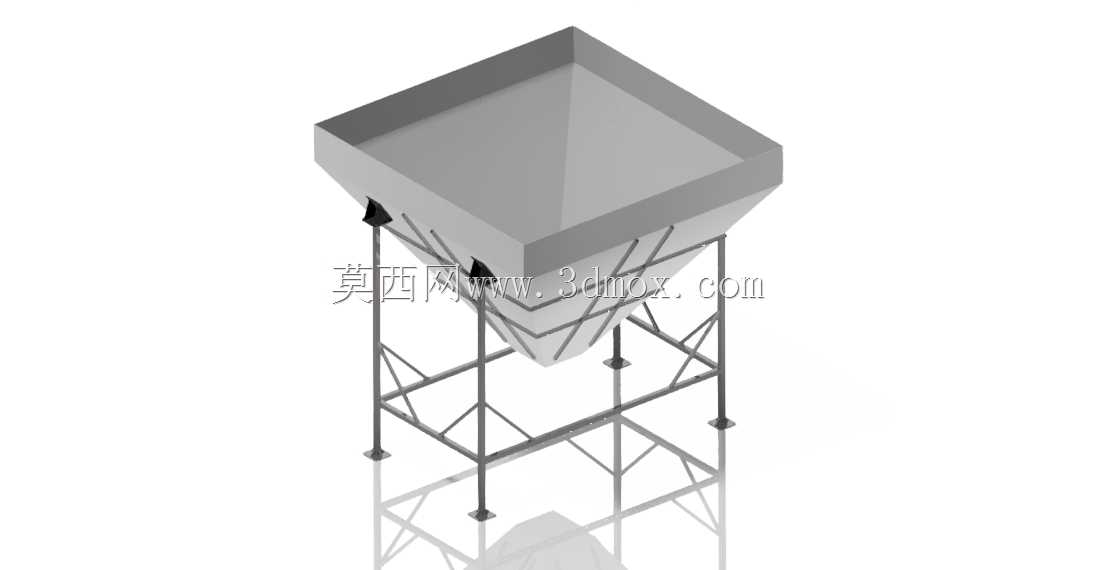

　　这套粉末料斗主要面向散状粉料的暂存、缓冲、集中卸料和定量给料场景，常见于粉体输送线、配料工段、包装前缓存工位以及车间原料集中供料系统。设备上部采用方形敞口接料结构，便于与上游输送设备、人工投料口或筛分设备对接；下部收缩为锥形斗体，利用重力使粉末沿内壁向中心出口汇集，减少搭桥、挂料和局部残留。

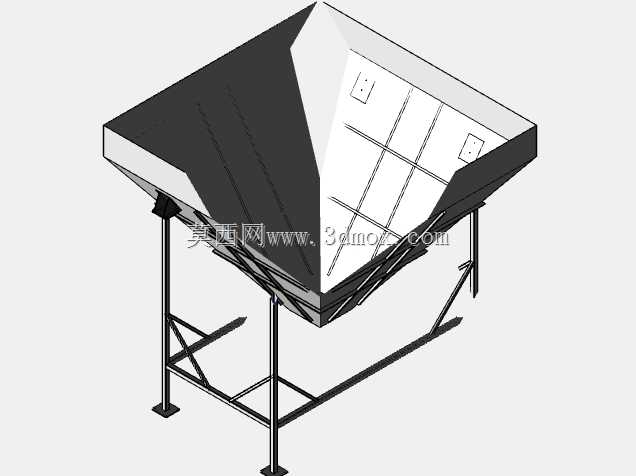

　　从结构布置看，料斗本体不是单独的薄壳容器，而是与下部支架、支腿、斜撑和地脚安装板组合成完整承载单元。方形上口四周设置翻边或加强边框，用来提高开口刚度，避免满载时侧壁外鼓；斗壁在转折区域布置加强筋，使薄板结构在长期受料、卸料循环中保持形状稳定。支架采用四根立柱承担竖向载荷，并通过横向连杆和斜向支撑形成空间桁架，能够抵抗粉料偏载、卸料冲击以及车间内轻微振动。

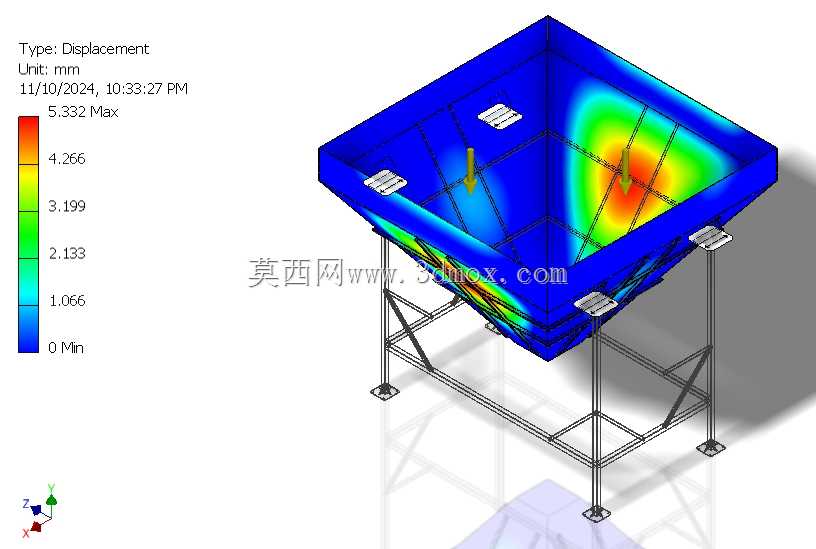

　　斗体内部的受力状态在工程设计中需要重点关注。粉末物料并非完全流体，它对斗壁会产生竖向摩擦和侧向压力，尤其在料位较高、物料压实或受潮结块时，局部壁板可能承受不均匀载荷。模型中通过位移云图可以直观看到不同壁面区域的变形差异：靠近约束和支撑的位置位移较小，而大面积斗壁在物料压力作用下会出现相对明显的挠曲。这种分析结果有助于判断板厚、加强筋间距和支撑点布置是否合理，而不是仅凭经验把整个斗体做成等厚板。

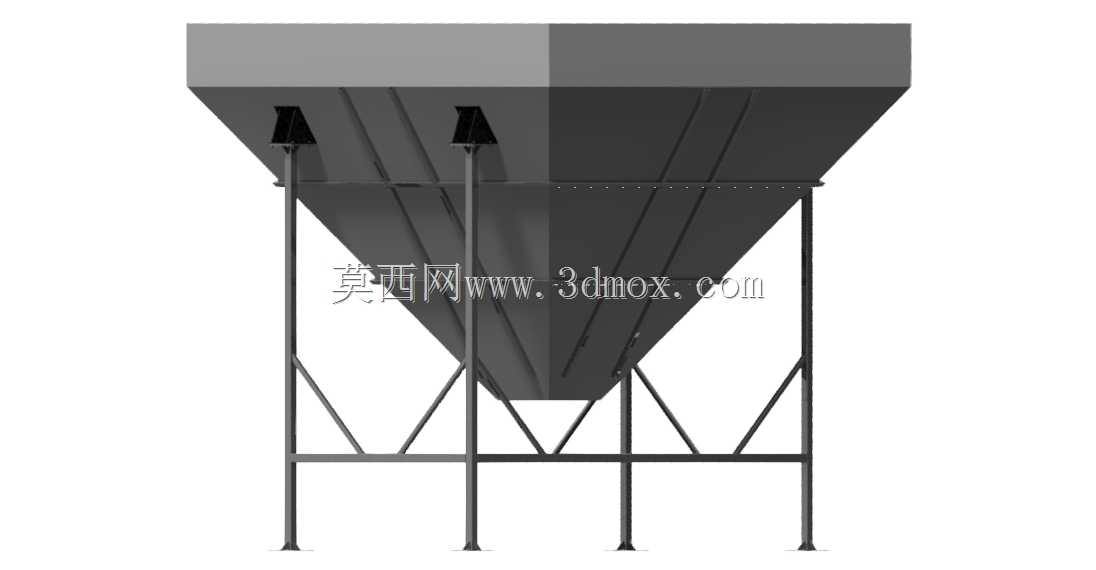

　　外形与安装边界方面，该料斗标称容积约30立方米，整体占地由上部方形口部决定，高度则包含斗体锥段和支架腿高。现场布置时，不能只核对上口外形，还需要预留下部卸料空间，以便安装旋转阀、螺旋给料机、振动给料机或手动插板阀。支腿底部的地脚板应与预埋钢板或混凝土地脚螺栓对应，基础需承受满载物料、钢结构自重以及卸料时的动载。若设备位于多层钢平台上，还应把支腿反力点与平台梁位对齐，避免把载荷直接落在楼板弱区。

　　料斗锥角的选择直接影响粉末流动。锥壁过缓会增加设备高度和成本，锥壁过陡则可能使流动性较差的粉末在出口附近结拱。针对易吸潮、细度高或摩擦系数大的物料，通常需要在锥壁外侧预留振动器、空气炮或流化装置安装位；对于流动性较好的颗粒粉，重力卸料即可满足要求。上口法兰边和顶部连接件可用于配置除尘口、观察口、人孔或料位计接口，使料斗不仅是容器，也能嵌入密闭输送和自动配料系统。

　　建模时需要把薄板焊接件、型材支架、地脚板和顶部安装件分层表达。斗壁折弯与拼焊位置应保留真实厚度和焊缝装配关系，支撑腿与斗体连接处的节点要体现加强板或连接板，否则后续出工程图时容易遗漏承载关键件。对于选型人员而言，可利用该三维结构核对设备进出料方向、检修空间、支架跨距和现场输送高度；对于结构设计人员，则可在此基础上调整斗壁厚度、加强筋形式、支腿截面和出口尺寸，以适配不同粉料密度和产量要求。

　　在实际生产线中，这类料斗常布置在混合机、筛分机、气力输送管道或包装机上游，起到平衡节拍和稳定供料的作用。上游设备短时来料量大时，斗体吸收峰值流量；下游设备连续取料时，斗内物料又能提供稳定料封。通过合理的锥段、支架和接口设计，整套装置能够在保证结构强度的同时，提高粉末卸料的连续性和车间布置的紧凑性。
